Maszyna do skręcania skrętką tylną do czterożyłowego kabla danych przemysłowych Ethernet

Wraz z silnym rozwojem nowych pojazdów energetycznych w ostatnich latach, rozwinęło się wyposażenie elektroniczne wewnątrz samochodu, takie jak sterowanie silnikiem, systemy ABS, poduszki powietrzne, inteligentne funkcje AI, elektronika multimedialna itp. W ten sposób można poprawić bezpieczeństwo, komfort, inteligencję, oszczędność energii, niezawodność i wygodę samochodów, a także zmniejszyć emisję gazów cieplarnianych. Odpowiednio, rosną wymagania stawiane systemom magistrali, aby zapewnić niezawodną transmisję danych komunikacyjnych pomiędzy różnymi jednostkami sterującymi. W szczególności bezpieczeństwo sterowania za pośrednictwem systemów magistrali, takich jak sieć kontrolerów (CAN) lub systemy FlexRay, ma kluczowe znaczenie i musi spełniać specyfikacje kompatybilności elektromagnetycznej. Jako rdzeń nośników transmisji sygnału, samochodowe kable do transmisji danych mają coraz wyższe wymagania jakościowe: większą szybkość transmisji danych, wydajność opóźnień i tolerancję na uszkodzenia.  Linia do produkcji samochodowych kabli do transmisji danych wykorzystuje strukturę skrętki taśmowej, która może osiągnąć dużą szybkość transmisji danych (magistrala CAN: 1 Mbit/s; magistrala FlexRay: 10 Mbit/s), z określonym opóźnieniem i wysoką niezawodnością. Ponieważ skrętka samochodowych kabli do transmisji danych wymaga głównie symetrii sparowanych skręconych przewodów rdzeniowych, a gdy kabel jest poddawany transmisji w trybie różnicowym, konwertuje sygnał trybu różnicowego na stabilną skwantowaną wartość sygnału trybu wspólnego, to znaczy wartość LCL i wartość lctl. Poza tym kontrola niskiego tłumienia i małej różnicy echa wymaga również stabilnej i pożądanej maszyny do skręcania par. Od momentu założenia fabryki 20 lat temu firma Gemwell koncentruje się na rozwoju badań i innowacjach w zakresie skręcarek. Skrętka Gemwell Back Twist Pair do podwójnych rdzeni Przemysłowy kabel danych Ethernet stał się obecnie renomowanym wyborem w dziedzinie nowych przewodów do przesyłania danych energetycznych. Poniżej przedstawiono konwencjonalną konfigurację 2 szpul płatowych. Użytkownicy mogą zwiększyć liczbę głowic owijających zgodnie z różnymi specyfikacjami produkcji kabli. W zależności od różnorodności średnic drutu, specyfikacje i typy maszyn odbierających, spłacających i kabestanowych można również dostosowywać i zmieniać.

Zapytanie +
PRZEDV：Maszyna do skręcania skrętką tylną do czterordzeniowego obrotowego samochodowego kabla danych o pojedynczym skoku
NASTĘPNY：Maszyna do skręcania skrętką tylną do dwużyłowego kabla danych przemysłowych Ethernet
Product Details

KOMPONENTY

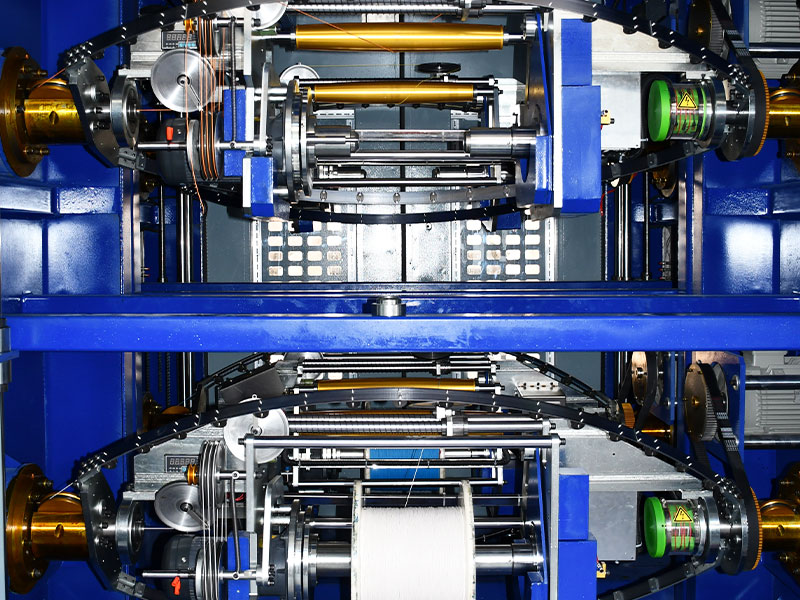

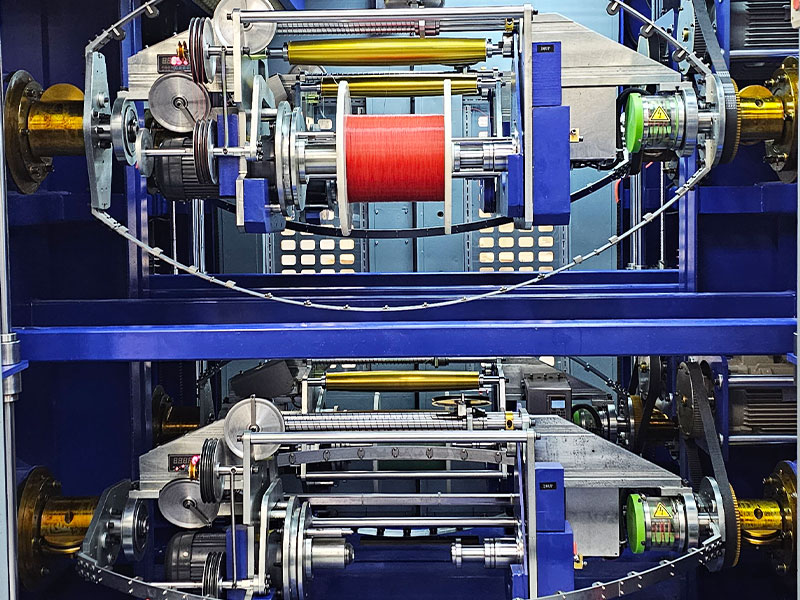

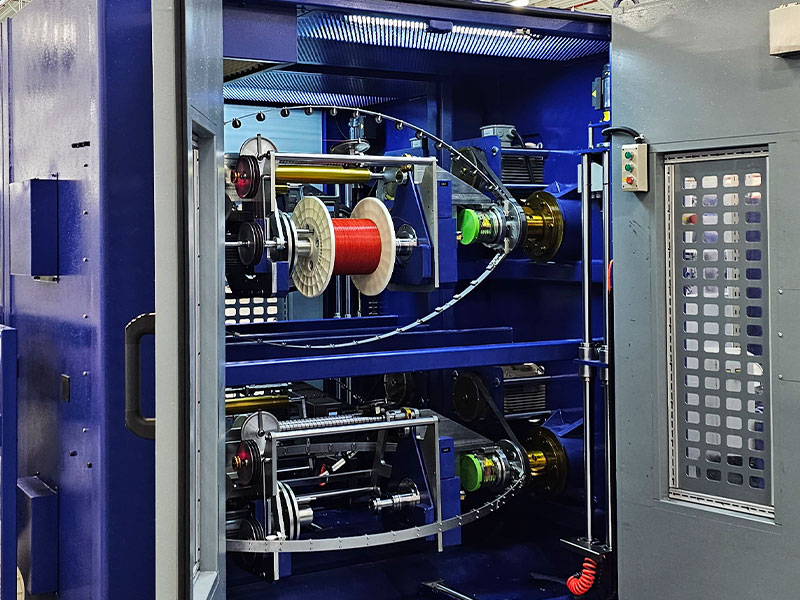

● Ø500 Zintegrowana maszyna do wypłaty z podwójną tarczą typu ramowego 2 jednostki
● Stojak wypłaty typu Back Twist 2 jednostki
● Ø630 Twister parowy o podwójnym skoku o stałym napięciu 1 szt
● System sterowania 1 jednostka
● Peryferyjne urządzenia pomocnicze można dostosować.


SPECYFIKACJE TECHNICZNE

Struktura wypłat Poziomy, podwójny szpula do przodu i do tyłu, bezwałowy, bezosiowy, skrętny dziób z podwójnym skrętem, zwrotny.
Struktura odbioru Poziomy bezwałowy odbiór kołyski portalowej, skręcanie par łukiem o podwójnym skoku.

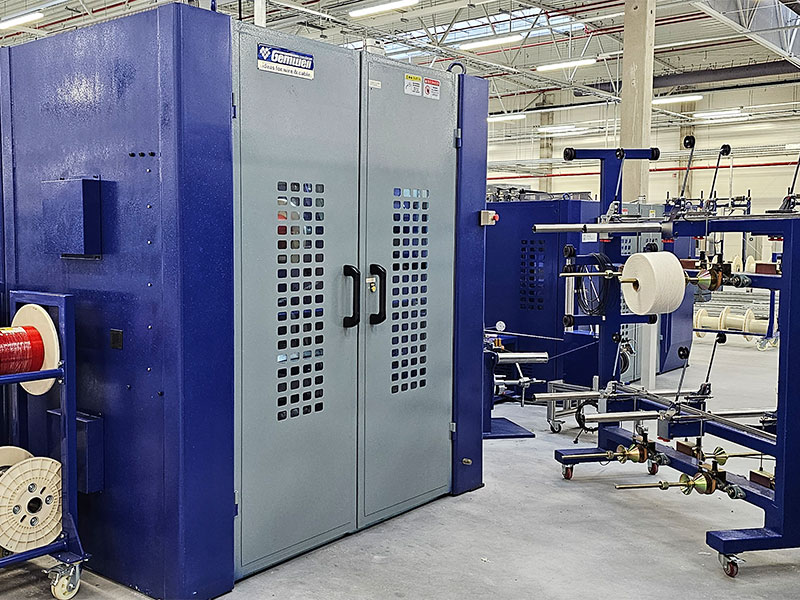

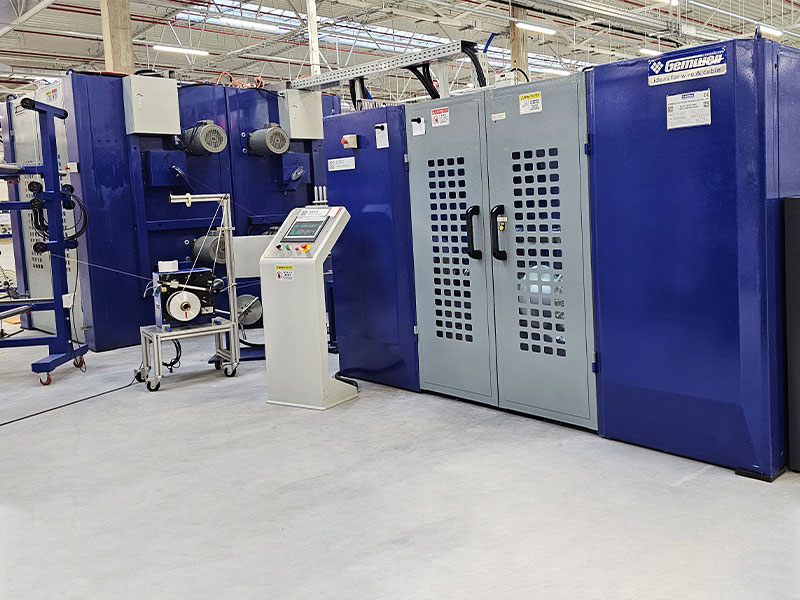

Ogólna konstrukcja maszyny Spłata skrętu zwrotnego i odbiór splotki są rozmieszczone wzdłuż linii środkowej, ze strukturą typu dzielonego. Wypłaty są umieszczane równolegle z wyposażonymi przednimi i tylnymi drzwiami; Układanie i zbieranie rolek można obsługiwać z przodu maszyny.
Odpowiedni rodzaj drutu Stosowany głównie do KABLA LAN CAT5, CAT5E, CAT6A, CAT7, CAT8 i innych przewodów, ale także do innych przewodów do transmisji sygnału, które wymagają testów elektrycznych.
Specyfikacja drutu rdzeniowego Zakres: Ø0,6-2,0 mm, poza tym zakresem można dostosować
Zewnętrzna średnica skrętki zakres: Ø1,2-4,5 mm, poza tym zakresem można dostosować.
Stracona matryca Standardowy rozmiar OD formy wynosi 25
Metoda skrętu pleców Osiągnięcie skręcenia lub wstępnego skręcenia, skręcanie oznacza, że ​​łuki maszyny wypłaty i para skrętów obracają się w przeciwnym kierunku; wstępne skręcanie odnosi się do tego samego kierunku obrotu maszyny wypłacającej i skrętu pary i można je wybrać na ekranie dotykowym.
Stosunek skręcania/skręcania wstępnego 0-120%, regulacja płynna i płynna, ustawiana na ekranie dotykowym, automatyczne sterowanie PLC, automatyczne śledzenie prędkości skręcania/powrotnego skręcania.
Kierunek skrętu S/Z
Prędkość obrotowa wypłaty MAX2000 obr/min/4000 TPM (bez obciążenia).
Rzeczywista prędkość uruchamiania jest ustawiana zgodnie z wymaganiami różnych gatunków drutu.
Prędkość obrotowa odbioru Model 500 MAX2000RPM/4000TPM (bez obciążenia).
Model 630 MAX1750RPM/3500TPM (bez obciążenia).
Rzeczywista prędkość uruchamiania jest ustawiana zgodnie z wymaganiami różnych gatunków drutu.
Zakres prędkości drutu Wzór na obliczenie prędkości liny: Prędkość skręcania łuku x 2 x skok / 1000 = m/min. Maksymalna prędkość maksymalna wynosi 100 m/min.
Drut skręcony Optymalny zakres: 5,0-50,0 mm, z dokładnością do jednego miejsca po przecinku, z płynną regulacją poziomu, wybieraną na ekranie dotykowym.
Dokładność skoku Dokładność podziałki ±0,3 mm podczas produkcji ze stałą prędkością, ±0,5 mm podczas uruchamiania/wyłączania.
Materiał w kształcie kokardki Standardowym materiałem jest taśma stalowa 65Mn z ceramicznymi oczkami, którą można dostosować do lekkiego łuku z włókna węglowego.
Opłacalna moc łuku Konfiguracja standardowa to 2–5,5 kW silnik falownika można również dostosować do silnika serwo.
Przejmij moc łuku Standardowa konfiguracja dla odbioru 630 to silnik inwertorowy o mocy 7,5 kW, można go również dostosować do serwomotoru.
Hamowanie dziobu na linkę Hamulce elektromagnetyczne
Typ kabestanu W podwoziu kołyski portalowej wbudowany jest podwójny kabestan
Średnica koła kabestanu Ø185, 5-rowkowy aluminiowy wałek kabestanowy pokryty gumą. 5-rowkowy dzielony aluminiowy wałek napędzany.
Moc kabestanu Standardowa konfiguracja to silnik inwertorowy o mocy 1,5 kW, można go również dostosować do serwosilnika.
Specyfikacja wypłaty Model Ø500, kompatybilny z Ø400, koła narzędziowe ABS
Specyfikacja odbioru Model Ø630, kompatybilne z kołami narzędziowymi Ø500, ABS
Wewnętrzny otwór szpuli Standardem jest Ø56mm, inne rozmiary można dostosować.
Podnoszenie wrzeciona szpuli Elektryczne podnoszenie, załadunek i rozładunek deskorolki.
Metoda dokręcania szpuli Mocna elastyczna szpula napinająca zespół cylindra, siła dokręcania> 200 KG, z zabezpieczeniem samoblokującym, pneumatyczna szpula zwalniająca
Masa ładowania szpuli MAX300KG
Opłacalna moc bębna Standardowa konfiguracja to silnik z reduktorem biegów o mocy 2–0,75 kW, można go również dostosować do silnika serwo.
Moc szpuli odbiorczej Standardowa konfiguracja to silnik z reduktorem biegów o mocy 0,75 kW, można go również dostosować do serwomotoru.
Układ pozycji drutu odbierającego Standardem jest zespół wału poprzecznego z 30 polerowanymi prętami, który można dostosować do rzędów kontrolerów ruchu serwo.
Moc układu położenia drutu Kontroler ruchu serwo o mocy 0,2 kW można dostosować.
Wykrywanie wyczerpania materiału płatnego Alarm i automatyczne zatrzymanie, gdy drut się skończy / alarm i automatyczne zatrzymanie, gdy drut zostanie przerwany.
Typ napięcia Standardem jest regulacja naprężenia poprzez przesuwanie lub dodawanie obciążników wyważających, sterowanie PID prędkością spłacania lub narastania lub dostosowywanie go w celu regulacji naprężenia za pomocą serwomotoru.
Zakres napięcia spłacania 3N-30N/0,3kg-3kg/300g-3000g
Zakres napięcia odbioru 5N-50N/0,5kg-5kg/500g-5000g
Dokładność napięcia ±25g
Wyświetlanie napięcia Typ komunikacji, cyfrowy czujnik ciśnienia, alarm przekroczenia napięcia i automatyczne wyłączanie.
Zarządzanie formułami Niestandardowy system zarządzania recepturami umożliwia wprowadzanie do sterownika PLC danych takich jak napięcie, temperatura, średnica zewnętrzna, podziałka, S/Z, odległość nawoju drutu, ciśnienie barometryczne, wspierając gromadzenie i import danych do produkcji cyfrowej.
Ochrona bezpieczeństwa Automatyczne wykrywanie i przewidywanie temperatury/wibracji/hałasu/ciśnienia można dostosować do standardowej konstrukcji CE/CSA/UL.
Wykrywanie iskier Można dostosować, dodając tester iskier
Osłona holownicza Pomiędzy spłatą a odbiorem można dodać aktywne taśmowanie wzdłużne.
Formowanie przed skrętem Szybkie skręcarki wstępne można dostosować między spłatą a odbiorem.
Wypełnienie gruntem Wypłatę mocy wypełniacza można dostosować pomiędzy wypłatą a pobraniem.
Standardy zasilania Standardem jest zasilanie 3-fazowe 380 V/50 Hz, a zasilanie można dostosować do różnych krajów i regionów.
Inteligentne oprogramowanie Możliwość dostosowania w celu dodania oprogramowania „najlepsza funkcja automatycznego dopasowywania prędkości produkcji”, aby jednocześnie osiągnąć wydajność produkcji i jakość produktu.
Urządzenie do usuwania nadmiaru oleju z drutu rdzeniowego Można dostosować i dodać urządzenie do oliwienia drutu rdzeniowego. Izolacyjny drut rdzeniowy pokryty jest lotnym olejem smarującym, aby zmniejszyć tarcie podczas skręcania pary drutów.




CECHY PRODUKTU

● Duża prędkość: Skrzynia wrzeciona jest odprężana i wyżarzana, jest trwała i nie odkształca się. Obrotowy łuk kątowy jest wyważony statycznie i dynamicznie wyważony do testowania i korygowania. Ma małe wibracje i niski poziom hałasu. Wrzeciono nie wytwarza ciepła podczas długotrwałej, ciągłej pracy z dużą prędkością, a prędkość obrotowa wrzeciona jest duża.

● Stabilne napięcie: Serwomotor można dostosować jako element napinający. Po ustawieniu całkowitego napięcia naciągu inteligentnie oblicza się napięcie obciążenia dwóch drutów rdzeniowych. Umożliwia także precyzyjną kontrolę prędkości zwijania i nawijania za pomocą sterownika ruchu serwo, uzyskując w ten sposób stabilne napięcie.

● Dokładny skok: Wyłącznie na świecie „precyzyjny mechanizm przenoszenia mocy zewnętrznej i wewnętrznego kabestanu” wykorzystuje złożoną przekładnię mechaniczną do przenoszenia mocy silnika na zewnątrz skręconego dziobu na znajdujące się w nim koło kabestanu. Ustawiając główny kabestan jako wzorzec ruchu, zastosuj serwosterowniki ruchu zarówno dla skręcającego dziobu, jak i głównego kabestanu, aby przeprowadzić precyzyjną kontrolę ruchu łańcucha i uzyskać precyzyjny skok przy dowolnej prędkości.

● Oszczędność pracy: Wyposażona w elastyczną nawlekacz, może płynnie przechodzić przez węzeł obrotowy łuku kątowego, a nawlekanie można wykonać w ciągu 1 minuty. Drut można wycofywać w odwrotnym kierunku za pomocą panelu sterowania, oszczędzając pracę.

● Inteligentny: Zarządzanie recepturami, pobieranie receptur SOP jednym kliknięciem, przygotowanie do uruchomienia jednym kliknięciem, uruchamianie jednym kliknięciem; dynamiczne sprzężenie zwrotne dotyczące skoku skręcenia, współczynnika skręcenia wstecznego, wykrywanie usterek/wykrywanie rozłączenia/zatrzymanie po osiągnięciu poziomu licznika, inteligentny panel sterowania

● Niski wskaźnik awaryjności: Wszystkie elektryczne elementy sterujące w kabłąku kątowym są zainstalowane na podstawce, a wszystkie sygnały są sterowane elektrycznie w zamkniętej pętli wewnątrz kabłąka. Pierścień kolektora szczotki węglowej zapewnia zasilanie trójfazowe wyłącznie wewnątrz łuku kątowego splotu bez przesyłania sygnałów, aby uniknąć słabego kontaktu, zakłóceń i niskiego wskaźnika awaryjności.

● Łatwa konserwacja: Klienci spoza Chin mogą dostosować się do potrzeb sterowania magistralą Profinet, która zapewnia szybką transmisję sygnału i niski poziom zakłóceń. Rozwiązywanie problemów i konserwacja są dostępne niezależnie od lokalizacji maszyny w dowolnym kraju lub regionie na całym świecie, pod warunkiem, że istnieje sieć komunikacyjna, co umożliwia szybkie zdalne wykrywanie usterek, rozwiązywanie problemów i usługi konserwacyjne.
