Maszyna do skręcania skrętką tylną do dwużyłowego kabla danych przemysłowych Ethernet Manufacturers

Wróć do listy
Maszyna do skręcania skrętką tylną do samochodowego kabla do transmisji danych

Maszyna do skręcania skrętką tylną do dwużyłowego kabla danych przemysłowych Ethernet

Wraz z silnym rozwojem pojazdów wykorzystujących nowe źródła energii w ostatnich latach, rozrosło się wyposażenie elektroniczne wewnątrz samochodu, takie jak sterowanie silnikiem, systemy ABS, poduszki powietrzne, inteligentne funkcje AI, elektronika multimedialna itp. W ten sposób można poprawić bezpieczeństwo, komfort, inteligencję, oszczędność energii, niezawodność i wygodę samochodów, a także zmniejszyć emisję gazów cieplarnianych. Odpowiednio, rosną wymagania stawiane systemom magistrali, aby zapewnić niezawodną transmisję danych komunikacyjnych pomiędzy najróżniejszymi jednostkami sterującymi. W szczególności bezpieczeństwo sterowania za pośrednictwem systemów magistrali, takich jak sieć kontrolerów (CAN) lub systemy FlexRay, ma kluczowe znaczenie i musi spełniać najwyższe specyfikacje kompatybilności elektromagnetycznej. Jako rdzeń nośnika transmisji sygnału, samochodowe kable do transmisji danych mają coraz wyższe wymagania jakościowe: większą szybkość transmisji danych, wydajność opóźnień i tolerancję na uszkodzenia.  Linia do produkcji samochodowych kabli do transmisji danych wykorzystuje strukturę skrętki taśmowej, która może osiągnąć dużą szybkość transmisji danych (magistrala CAN: 1 Mbit/s; magistrala FlexRay: 10 Mbit/s), z określonym opóźnieniem i wysoką niezawodnością. Ponieważ skrętka samochodowych kabli do transmisji danych wymaga głównie symetrii sparowanych skręconych przewodów rdzeniowych, a gdy kabel jest poddawany transmisji w trybie różnicowym, konwertuje sygnał trybu różnicowego na stabilną skwantowaną wartość sygnału trybu wspólnego, to znaczy wartość LCL i wartość lotl. Poza tym kontrola niskiego tłumienia i małej różnicy echa wymaga również stabilnej i sprawnej maszyny do skręcania par. Od momentu założenia fabryki 20 lat temu firma Gemwell koncentruje się na rozwoju badań i innowacjach w zakresie skręcarek. Maszyna do skręcania skrętką Gemwell do podwójnych rdzeni Przemysłowy kabel do transmisji danych Ethernet stał się obecnie wiodącym wyborem w dziedzinie nowych przewodów do przesyłania danych energetycznych. Poniżej przedstawiono konwencjonalną konfigurację 2 szpul zgarniających. Użytkownicy mogą zwiększyć liczbę głowic owijających w zależności od różnych specyfikacji producenta kabla. W zależności od różnorodności średnic drutu, specyfikacje i typy maszyn odbierających, spłacających i kabestanowych można również dostosowywać i zmieniać.

Zapytanie +
PRZEDV：Maszyna do skręcania skrętką tylną do czterożyłowego kabla danych przemysłowych Ethernet
NASTĘPNY：Brak następnego produktu
Product Details

KOMPONENTY

● Ø500 Pozioma, podwójna szpula do przodu i do tyłu, bezosiowa kołyska do łodzi, 2 jednostki

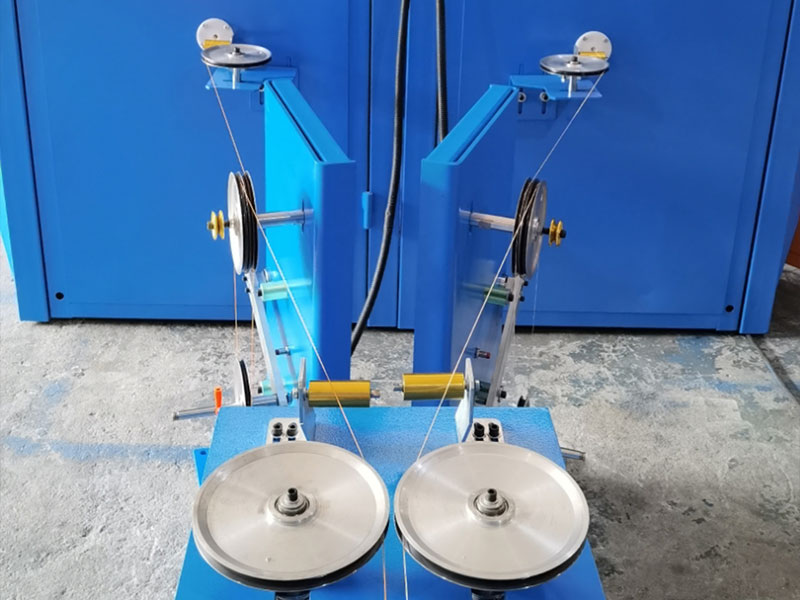

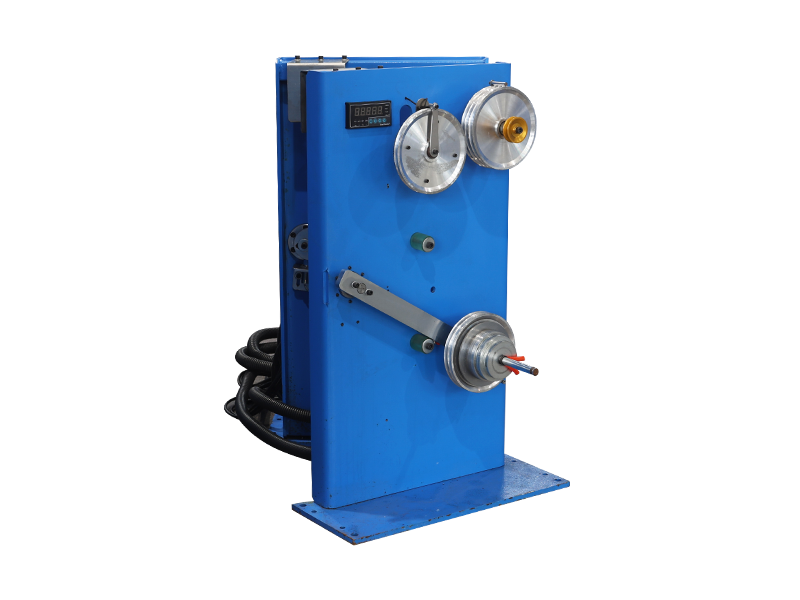

● Stojak wypłaty typu Back Twist 2 jednostki
● Ř500/Ř630 Twister parowy o stałym napięciu podwójnego skoku 1 szt
● System sterowania 1 jednostka
● Peryferyjne urządzenia pomocnicze można dostosować.

SPECYFIKACJE TECHNICZNE

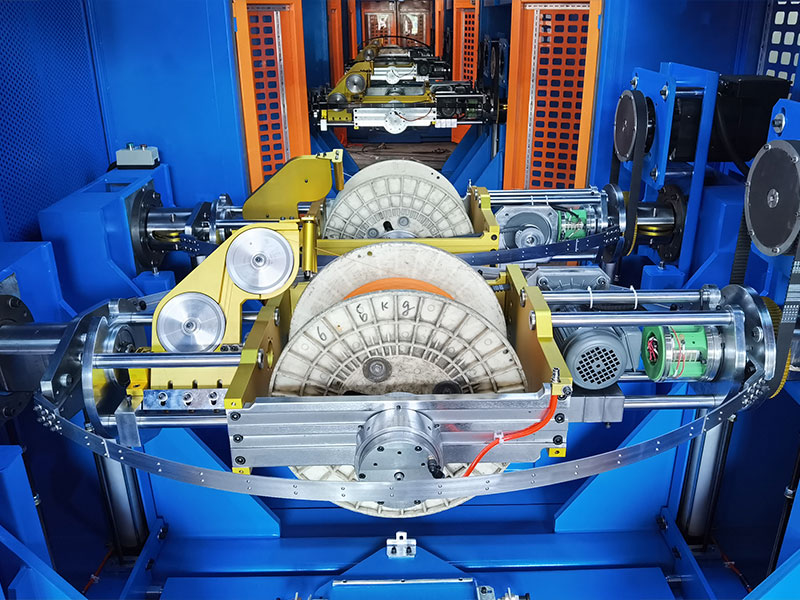

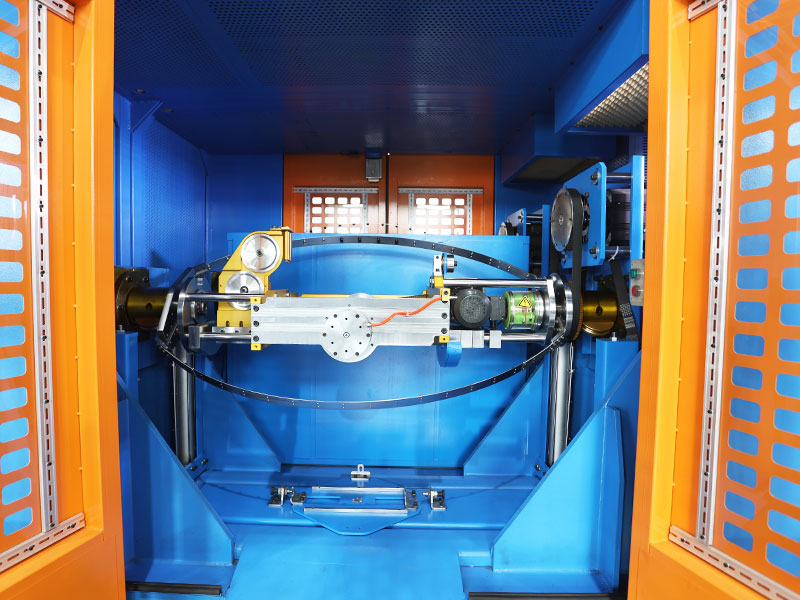

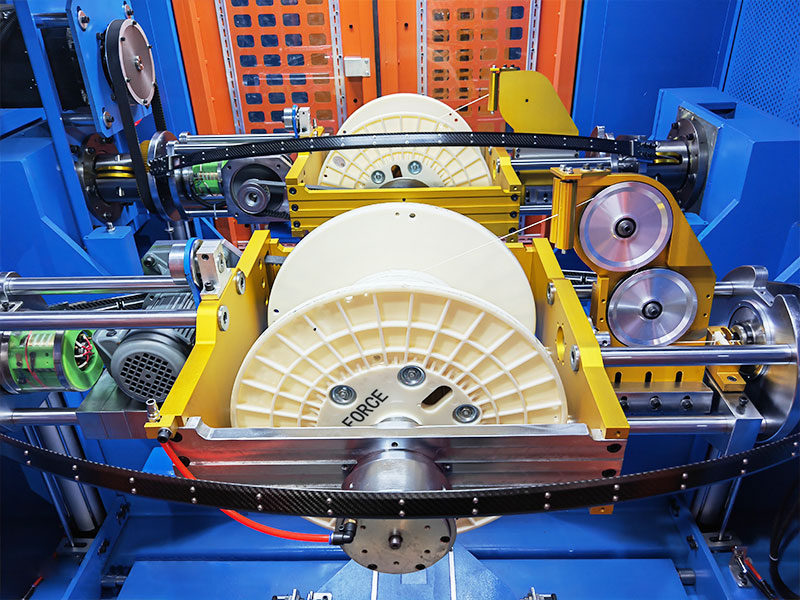

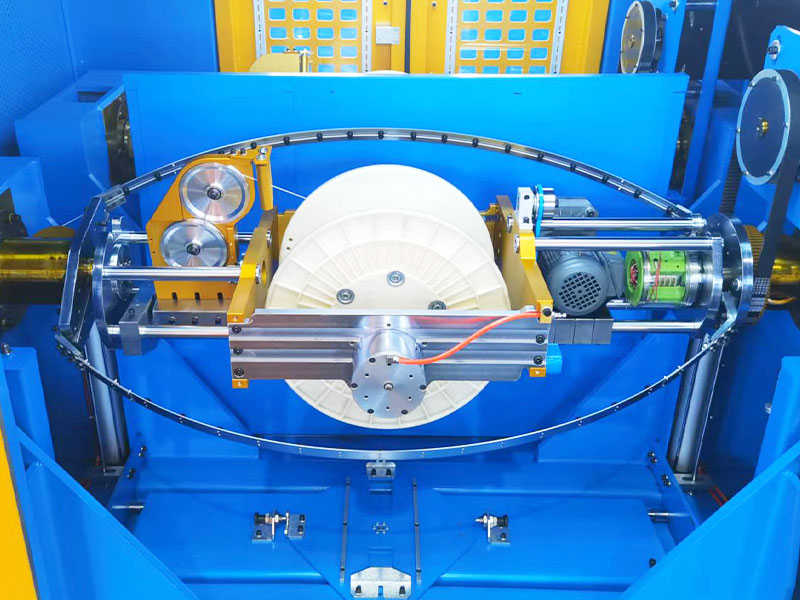

Struktura wypłat Poziomy, podwójny szpula do przodu i do tyłu, bezwałowy, bezosiowy, skrętny dziób z podwójnym skrętem, zwrotny.

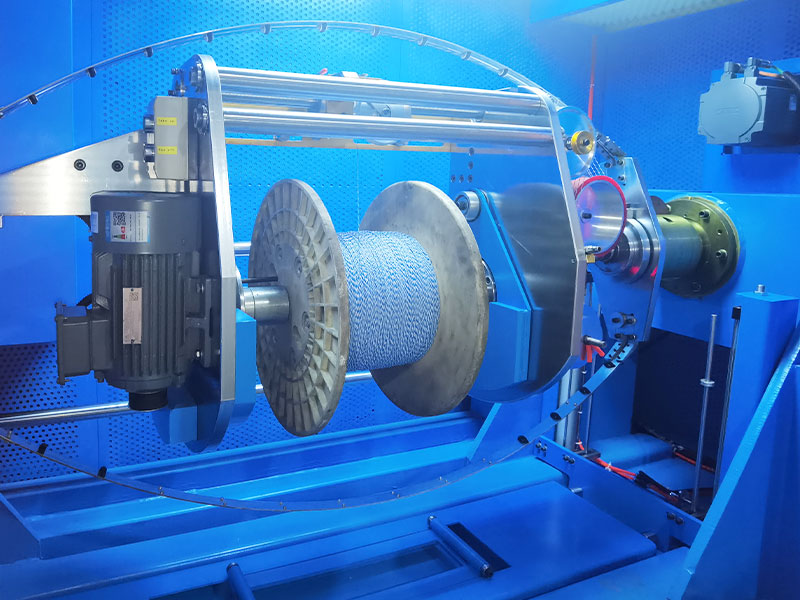

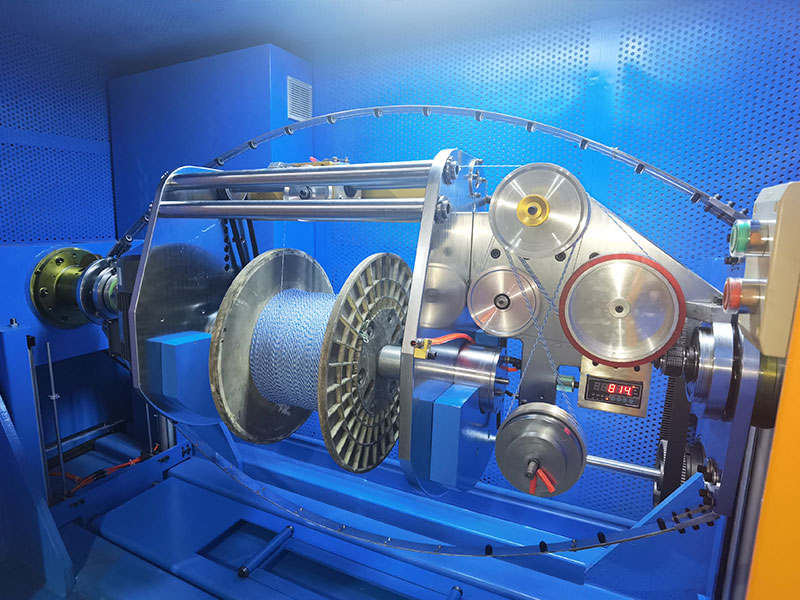

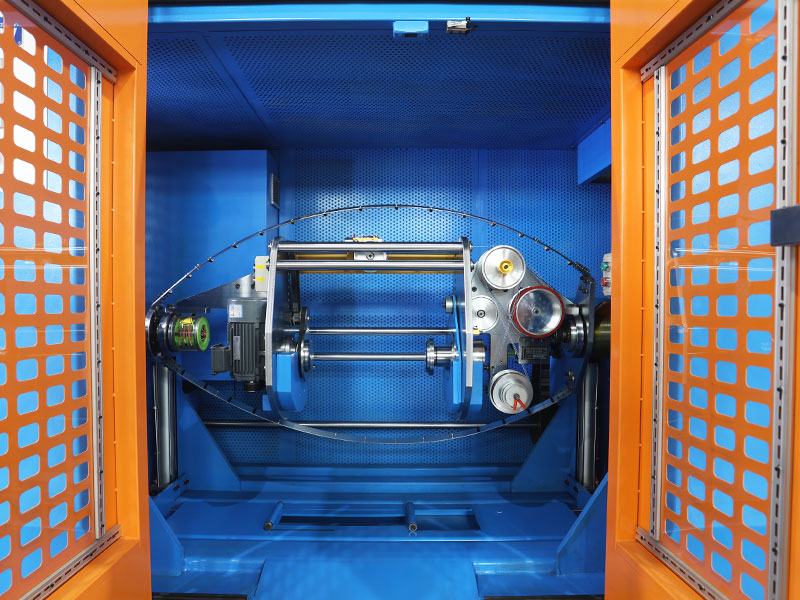

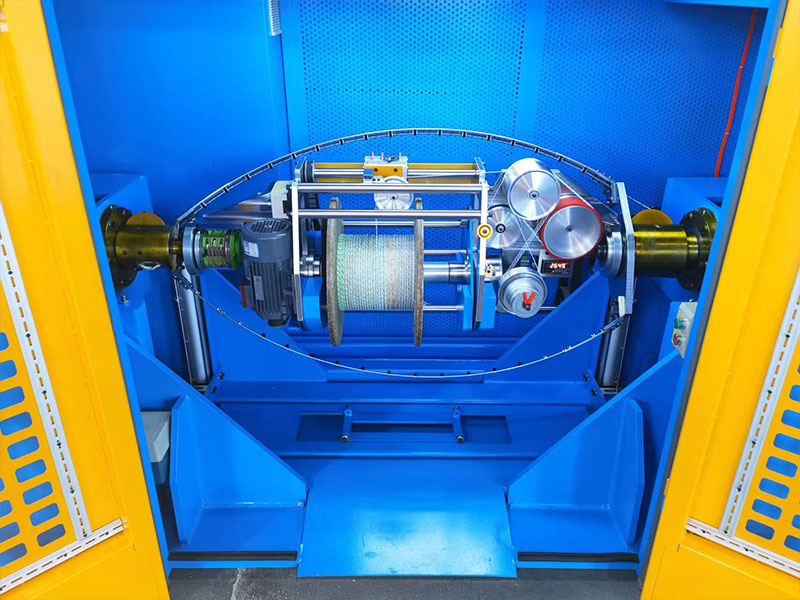

Struktura odbioru Poziomy bezwałowy odbiór kołyski portalowej, skręcanie par łukiem o podwójnym skoku.

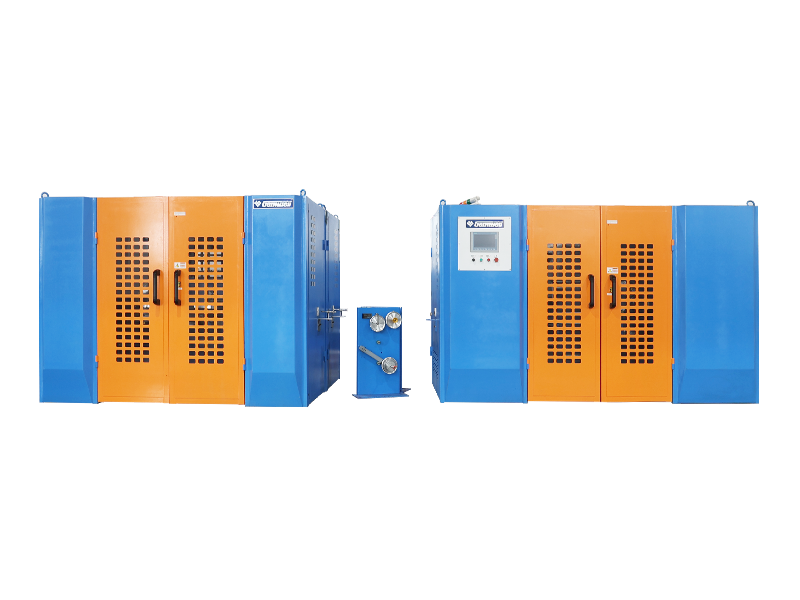

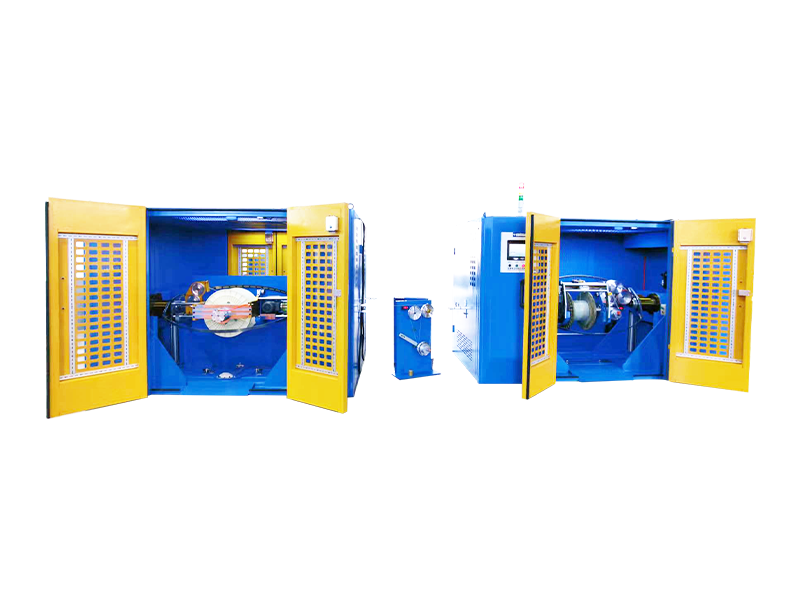

Ogólna konstrukcja maszyny Spłata skrętu zwrotnego i odbiór splotki są rozmieszczone wzdłuż linii środkowej, ze strukturą typu dzielonego. Wypłaty są umieszczane równolegle z wyposażonymi przednimi i tylnymi drzwiami; Układanie i zbieranie rolek można obsługiwać z przodu maszyny.
Odpowiedni rodzaj drutu Używany głównie do KABLA LAN CAT5, CAT5E, CAT6A, CAT7, CAT8 i innych przewodów, ale także do innych przewodów do transmisji sygnału, które wymagają testów elektrycznych.
Specyfikacja drutu rdzeniowego Zakres: Ø0,6-2,0 mm, poza tym zakresem, można dostosować
Zewnętrzna średnica skrętki zakres: Ø1,2-4,0 mm, poza tym zakresem można dostosować.
Stracona matryca Standardowy rozmiar OD formy wynosi 25
Metoda skrętu pleców Osiągnięcie skręcenia lub wstępnego skręcenia, skręcanie oznacza, że ​​łuki maszyny wypłaty i para skrętów obracają się w przeciwnych kierunkach; wstępne skręcanie odnosi się do tego samego kierunku obrotu maszyny wypłacającej i skrętu pary i można je wybrać na ekranie dotykowym.
Stosunek skręcania/skręcania wstępnego 0-120%, regulacja płynna i płynna, ustawiana na ekranie dotykowym, automatyczne sterowanie PLC, automatyczne śledzenie prędkości skręcania/powrotnego skręcania.
Kierunek skrętu S/Z
Prędkość obrotowa wypłaty MAX2000 obr/min/4000 TPM (bez obciążenia).
Rzeczywista prędkość uruchamiania jest ustawiana zgodnie z wymaganiami różnych gatunków drutu.
Prędkość obrotowa odbioru Model 500 MAX2000RPM/4000TPM (bez obciążenia).
Model 630 MAX1750RPM/3500TPM (bez obciążenia).
Rzeczywista prędkość uruchamiania jest ustawiana zgodnie z wymaganiami różnych gatunków drutu.
Zakres prędkości drutu Wzór na obliczenie prędkości linii to prędkość skręcania łuku x 2 x skok / 1000 = m/min. Maksymalna prędkość maksymalna wynosi 100 m/min.
Drut skręcony Optymalny zakres: 5,0-50,0 mm, z dokładnością do jednego miejsca po przecinku, z płynną regulacją poziomu, wybieraną na ekranie dotykowym.
Dokładność skoku Dokładność podziałki ±0,3 mm podczas produkcji ze stałą prędkością, ±0,5 mm podczas uruchamiania/wyłączania.
Materiał w kształcie kokardki Standardowym materiałem jest taśma stalowa 65Mn z ceramicznymi oczkami, którą można dostosować do lekkiego łuku z włókna węglowego.
Opłacalna moc łuku Konfiguracja standardowa to 2–5,5 kW silnik inwerterowy, który można również dostosować do silnika serwo.
Przejmij moc łuku Standardowa konfiguracja dla 500 odbiorów to silnik inwerterowy o mocy 3,7 kW/w przypadku 630 odbiorów to silnik inwertorowy o mocy 7,5 kW, który można również dostosować do silnika serwo.
Hamowanie dziobu na linkę Hamulce elektromagnetyczne

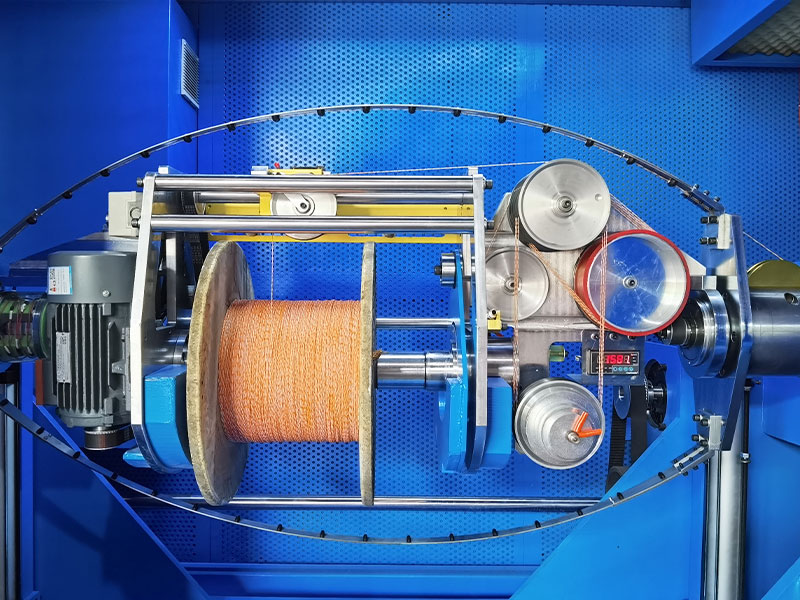

Typ kabestanu Kabestan z podwójnym kołem jest wbudowany w kołyskę portalową
Średnica koła kabestanu Ø185, 5-rowkowy aluminiowy wałek kabestanowy pokryty gumą. 5-rowkowy dzielony aluminiowy wałek napędzany.
Moc kabestanu Standardowa konfiguracja to silnik inwerterowy o mocy 1,5 kW, można ją również dostosować do silnika serwo.
Specyfikacja wypłaty Model Ø500, kompatybilny z Ø400, koła narzędziowe ABS.
Specyfikacja odbioru Model Ø500 jest kompatybilny z Ø500.
Model Ø630 jest kompatybilny z Ø500.
Koła narzędziowe ABS
Wewnętrzny otwór szpuli Standardem jest Ø56mm, inne rozmiary można dostosować.

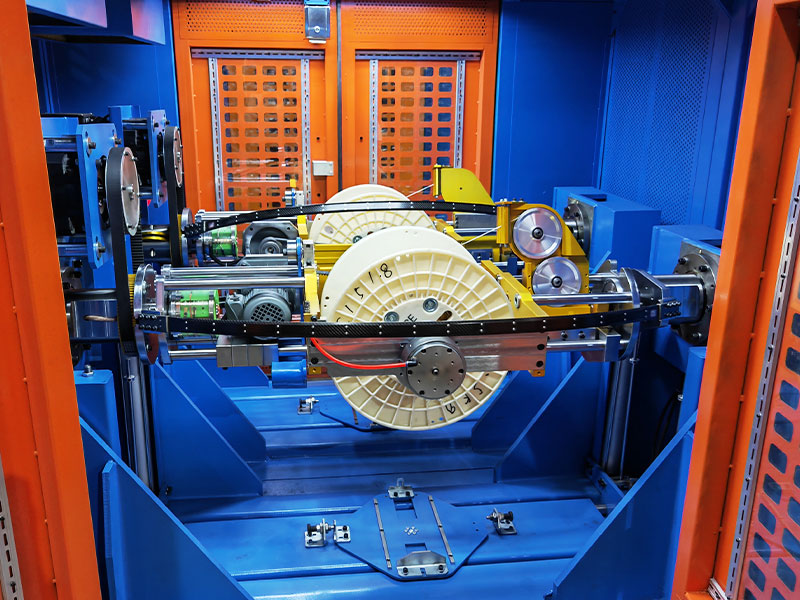

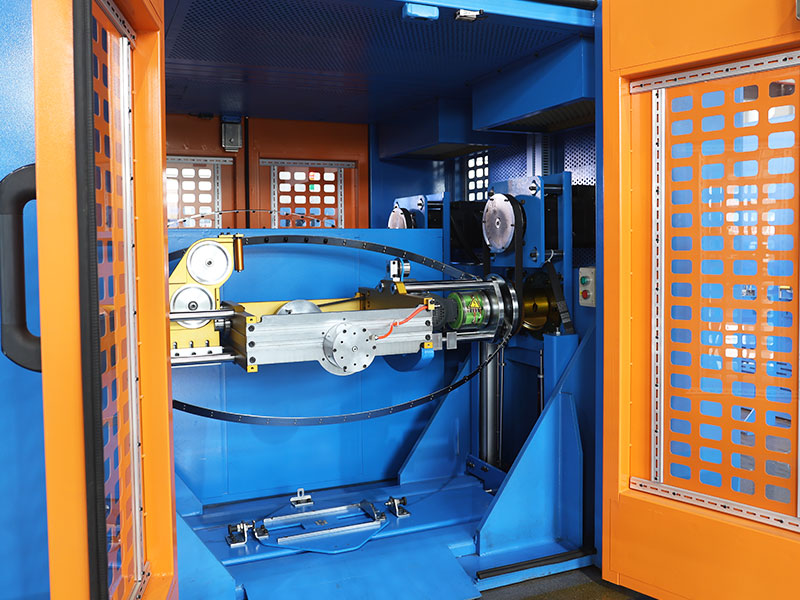

Podnoszenie wrzeciona szpuli Elektryczne podnoszenie, ładowanie deskorolki i rozładunek szpuli.
Metoda dokręcania szpuli Mocna elastyczna szpula napinająca zespół cylindra, siła dokręcania> 200 KG, z zabezpieczeniem samoblokującym, pneumatyczna szpula zwalniająca
Masa ładowania szpuli MAX300KG
Opłacalna moc bębna Standardowa konfiguracja to silnik z reduktorem biegów o mocy 2–0,75 kW, można go również dostosować do silnika serwo.
Moc szpuli odbiorczej Standardowa konfiguracja to silnik z reduktorem biegów o mocy 0,75 kW, można go również dostosować do silnika serwo.
Układ pozycji drutu odbierającego Standardem jest 30 jednostek wału poprzecznego z polerowanym prętem, które można dostosować do rzędów kontrolerów ruchu serwo.
Moc układu położenia drutu Kontroler ruchu serwo o mocy 0,2 kW można dostosować.
Wykrywanie wyczerpania materiału płatniczego Alarm i automatyczne zatrzymanie, gdy drut się skończy / alarm i automatyczne zatrzymanie, gdy drut zostanie przerwany.
Typ napinający Standardem jest regulacja napięcia poprzez przesuwanie lub dodawanie obciążników wyważających, PID kontroluje prędkość spłacania lub nawijania lub dostosowuje go w celu regulacji napięcia za pomocą serwomotoru.
Zakres napięcia spłacania 3N-30N/0,3kg-3kg/300g-3000g
Zakres napięcia odbioru 5N-50N/0,5kg-5kg/500g-5000g
Dokładność napięcia ±25g
Wyświetlanie napięcia Typ komunikacji, cyfrowy czujnik ciśnienia, alarm przekroczenia napięcia i automatyczne wyłączanie.
Zarządzanie formułami Niestandardowy system zarządzania recepturami umożliwia wprowadzanie do sterownika PLC danych takich jak napięcie, temperatura, średnica zewnętrzna, podziałka, S/Z, odległość nawoju drutu, ciśnienie barometryczne, wspierając gromadzenie i import danych do produkcji cyfrowej.
Ochrona bezpieczeństwa Automatyczne wykrywanie i przewidywanie temperatury/wibracji/hałasu/ciśnienia można dostosować do standardowej konstrukcji CE/CSA/UL.
Wykrywanie iskier Można dostosować, dodając tester iskier
Osłona holownicza Pomiędzy spłatą a odbiorem można dodać aktywne taśmowanie wzdłużne.
Formowanie przed skrętem Szybkie skręcarki wstępne można dostosować między spłatą a odbiorem.
Wypełnienie gruntem Wypłatę mocy wypełniacza można dostosować pomiędzy wypłatą a pobraniem.
Standardy zasilania Standardem jest zasilanie 3-fazowe 380 V/50 Hz, a zasilanie można dostosować do różnych krajów i regionów.
Inteligentne oprogramowanie Możliwość dostosowania w celu dodania oprogramowania „najlepsza funkcja automatycznego dopasowywania prędkości produkcji”, aby jednocześnie osiągnąć wydajność produkcji i jakość produktu.
Urządzenie do usuwania nadmiaru oleju z drutu rdzeniowego Można dostosować i dodać urządzenie do oliwienia drutu rdzeniowego. Izolacyjny drut rdzeniowy pokryty jest lotnym olejem smarującym, aby zmniejszyć tarcie podczas skręcania pary drutów.




CECHY PRODUKTU

● Duża prędkość: Skrzynia wrzeciona jest odprężana i wyżarzana, jest trwała i nie odkształca się. Obrotowy łuk kątowy jest wyważony statycznie i dynamicznie wyważony do testowania i korygowania. Ma małe wibracje i niski poziom hałasu. Wrzeciono nie wytwarza ciepła podczas długotrwałych, ciągłych operacji z dużą prędkością, a prędkość obrotowa wrzeciona jest duża.

● Stabilne napięcie: Serwomotor można dostosować jako element napinający. Po ustawieniu całkowitego napięcia naciągu inteligentnie oblicza się napięcie obciążenia dwóch drutów rdzeniowych. Umożliwia także precyzyjną kontrolę prędkości zwijania i nawijania za pomocą sterownika ruchu serwo, uzyskując w ten sposób stabilne napięcie.

● Dokładny skok: Wyłącznie na świecie „precyzyjny mechanizm przenoszenia mocy zewnętrznej i wewnętrznego kabestanu” wykorzystuje złożoną przekładnię mechaniczną do przenoszenia mocy silnika na zewnątrz skręconego dziobu na znajdujące się w nim koło kabestanu. Ustawiając główny kabestan jako wzorzec ruchu, zastosuj serwosterowniki ruchu zarówno dla skręcającego dziobu, jak i głównego kabestanu, aby przeprowadzić precyzyjną kontrolę ruchu łańcucha i uzyskać precyzyjny skok przy dowolnej prędkości.

● Oszczędność pracy: Wyposażony w elastyczną nawlekacz, może płynnie przechodzić przez węzeł obrotowy kątowego łuku, a nawlekanie można zakończyć w ciągu 1 minuty. Drut można wycofywać w odwrotnym kierunku za pomocą panelu sterowania, oszczędzając pracę.

● Inteligentny: Zarządzanie recepturami, pobieranie receptur SOP jednym kliknięciem, przygotowanie do uruchomienia jednym kliknięciem, uruchamianie jednym kliknięciem; dynamiczne sprzężenie zwrotne dotyczące skoku skręcenia, współczynnika skręcenia wstecznego, wykrywanie usterek/wykrywanie rozłączenia/zatrzymanie po osiągnięciu poziomu licznika, inteligentny panel sterowania

● Niski wskaźnik awaryjności: Wszystkie elementy sterowania elektrycznego w kabłąku kątowym są zainstalowane na uchwycie, a wszystkie sygnały są sterowane elektrycznie w zamkniętej pętli wewnątrz kabłąka. Pierścień kolektora szczotki węglowej zapewnia zasilanie trójfazowe wyłącznie wewnątrz łuku kątowego splotu bez przesyłania sygnałów, aby uniknąć słabego kontaktu, zakłóceń i niskiego wskaźnika awaryjności.

● Łatwa konserwacja: Klienci spoza Chin mogą dostosować się do potrzeb sterowania magistralą Profinet, która zapewnia szybką transmisję sygnału i niski poziom zakłóceń.

Rozwiązywanie problemów i konserwacja są dostępne niezależnie od lokalizacji maszyny w dowolnym kraju lub regionie na całym świecie, pod warunkiem, że istnieje sieć komunikacyjna, co umożliwia szybkie zdalne wykrywanie usterek, rozwiązywanie problemów i usługi konserwacyjne.
