Maszyna do skręcania skrętką tylną do czterordzeniowego obrotowego samochodowego kabla danych o pojedynczym skoku Manufacturers

Wróć do listy
Maszyna do skręcania skrętką tylną do samochodowego kabla do transmisji danych

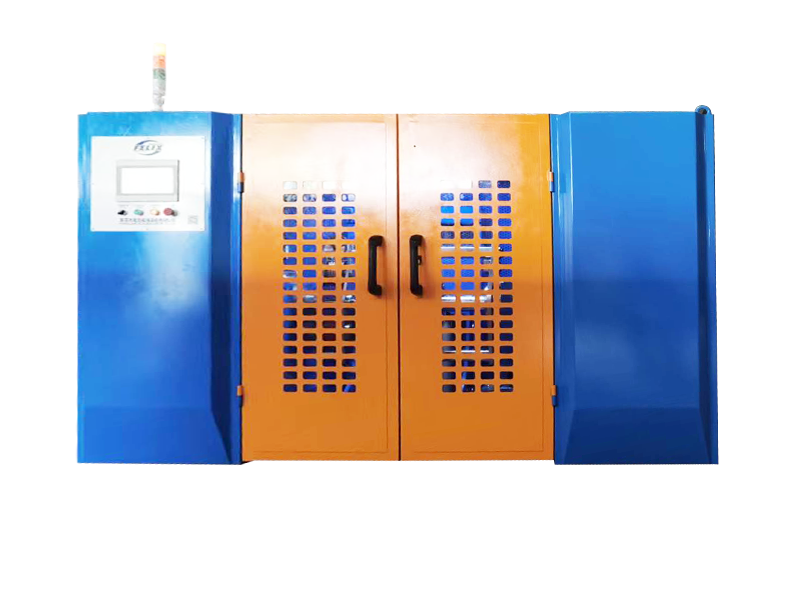

Maszyna do skręcania skrętką tylną do czterordzeniowego obrotowego samochodowego kabla danych o pojedynczym skoku

Gdy przewody uziemiające są dodawane do dwóch lub więcej żył przewodów sygnałowych w celu skręcenia z wolnymi naprężeniami wewnętrznymi, skręt zwrotny się opłaca, a gdy do owijania środkowo-obrotowego lub owijania wzdłużnego dodaje się metalowe lub niemetalowe materiały taśmowe, zwykle zaleca się stosowanie pojedynczej metody skręcania. W porównaniu z metodą podwójnego skręcania, metoda pojedynczego skręcania ma niższą wydajność produkcji, ale może uzyskać lepszy wygląd fizyczny i parametry elektryczne jakości owijania taśmy. Ta maszyna jest specjalnie zaprojektowana do linii produkcyjnej swobodnego skręcania naprężeń wewnętrznych, skręcania drutu uziemiającego, napełniania taśmą owijającą, skręcania pary ekranującej. Cała linia obejmuje część zwrotną ze skrętem, centralnie obracające się części do owijania lub części do owijania wzdłużnego oraz pojedynczą część skręcającą. Każda część działa synchronicznie poprzez sterowanie blokadą mechaniczną i elektryczną, uzyskując w ten sposób bezstopniową, precyzyjną elektroniczną kontrolę wysokości tonu. Dokładność podziałki jest bliska pierwszego miejsca po przecinku, można ją ustawić cyfrowo, zachowując jednocześnie stabilność i dokładność. Część zwrotna typu back twist ma konstrukcję obrotową z poziomą ramą. Obrót korpusu ramy powoduje obrót ramy i utworzenie skręcenia do tyłu o pojedynczym skoku. Szybkość skręcania wstecznego można ustawić dowolnie w zakresie od 0 do 100%. Część odbierająca z pojedynczym skrętem ma konstrukcję z pierścieniem obrotowym, a silnik napędza pierścień obrotowy, aby się obracał, wprawiając drut w obrót i skręcanie na płycie zbierającej drut, tworząc pojedynczy skręt. Skręcone druty mogą być jednocześnie owinięte centralnie lub wzdłużnie, aby uzyskać zewnętrzne ekranowanie drutów. Stosując metodę skręcania wstecznego, tradycyjne wymuszone skręcenie obrotowe i zewnętrzne jest przekształcane w aktywne skręcenie obrotowe dwóch lub więcej drutów rdzeniowych pod połączonym działaniem skręcenia wstecznego i siły skręcającej. Wewnętrzne naprężenia skręcające i zewnętrzne naprężenia skręcania znoszą się wzajemnie, tak że naprężenia obrotowe skręconego produktu od wewnątrz na zewnątrz znoszą się wzajemnie do zera lub blisko zera (w zależności od szybkości skręcania wstecznego). Dwa druty rdzeniowe po skręceniu stykają się ściśle bez przerw i są naturalnie proste, bez siły odbicia. Utrzymanie stabilnej struktury fizycznej może prowadzić do stabilnych parametrów elektrycznych. Szpula odbiorcza przyjmuje kontroler ruchu serwo w strukturze układu wału, który nie uszkadza drutu i sprawia, że ​​układ jest precyzyjny i piękny.

Zapytanie +
PRZEDV：Brak poprzedniego produktu
NASTĘPNY：Maszyna do skręcania skrętką tylną do czterożyłowego kabla danych przemysłowych Ethernet
Product Details

KOMPONENTY

● Typ pierścienia obrotowego Ø500 z pojedynczym skokiem i zwrotem skrętu. 4 jednostki
● Koncentrator drutu 1 szt
● Pierścień obrotowy Ø630 pojedynczy twister 1 szt
● System sterowania 1 jednostka
● Peryferyjne urządzenia pomocnicze można dostosować.


SPECYFIKACJE TECHNICZNE

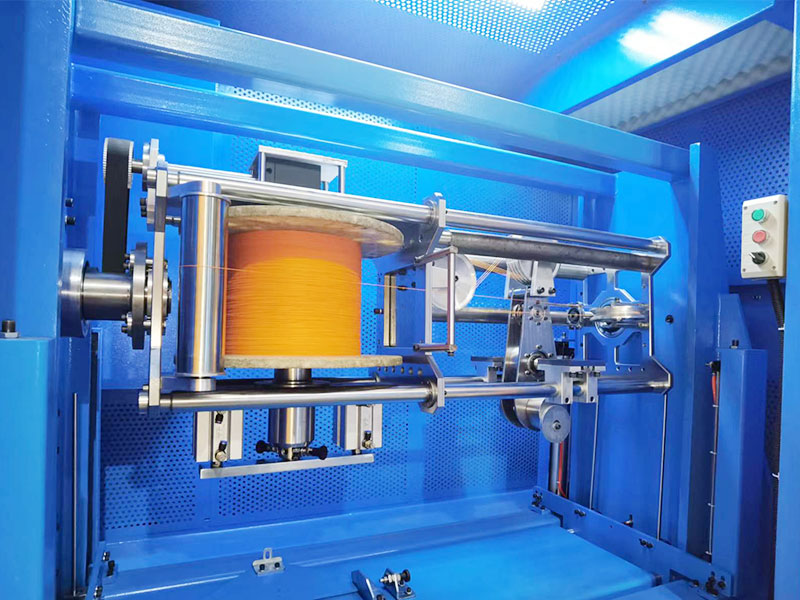

Struktura wypłat Poziomy pierścień obrotowy o pojedynczym skoku, zwrotny skręt. Rama obrotowa korpusu napędowego szpuli tworzy zwrotny skręt, oś szpuli i oś ramy wynosi 90° prostopadle do przecięcia. Zewnętrzny silnik wypłaty napędza bęben zgarniający w ramie, aby obracał się poprzez mechaniczny mechanizm przekładni w celu uzyskania aktywnego wypłaty. Standardowa konfiguracja wypłaty to 4 głowice, inne ilości można również dostosować.

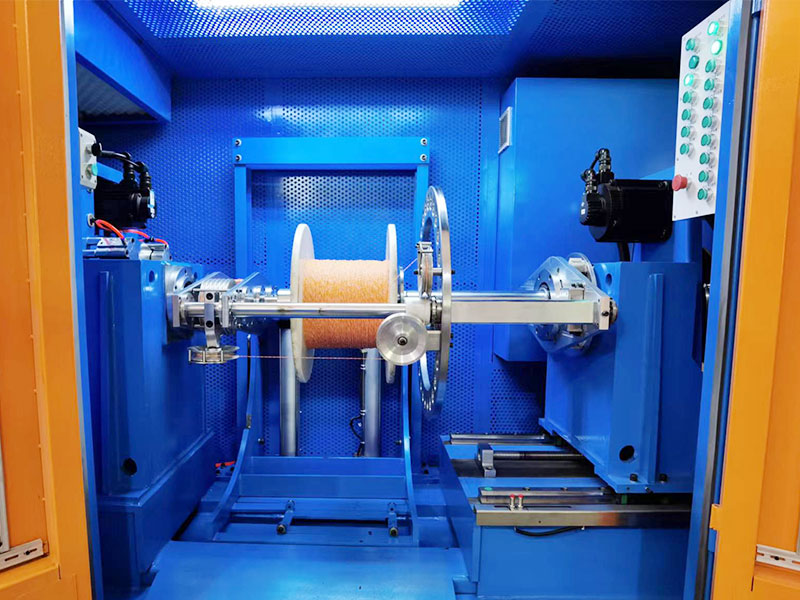

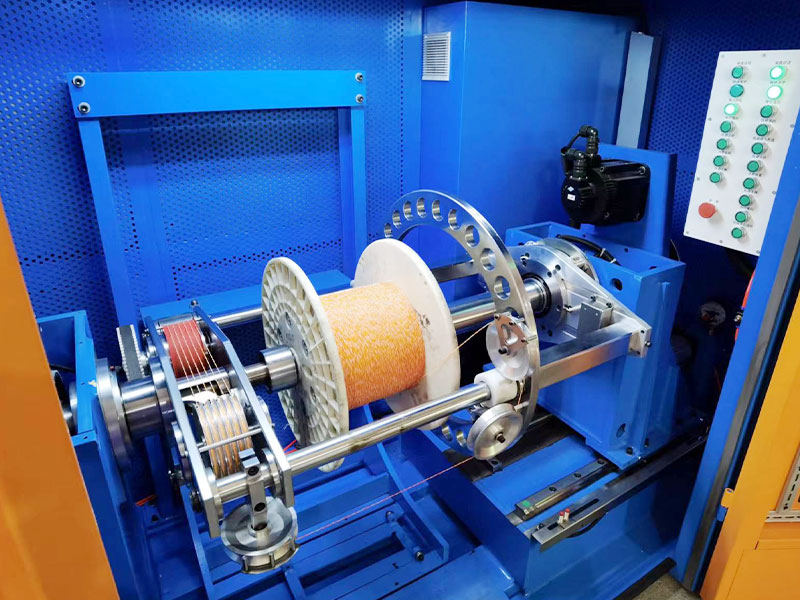

Struktura odbioru Korpus z poziomym pierścieniem obrotowym, bezwałowy, pneumatyczny układ dokręcania, szlifowany układ drutu z ruchomym wałkiem poprzecznym, przejmowanie momentu obrotowego, skręcanie parami o pojedynczym skoku

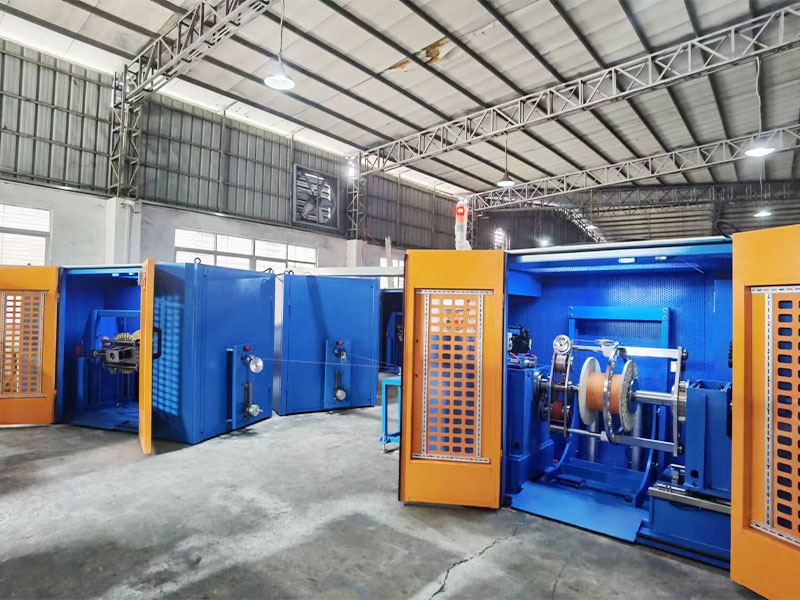

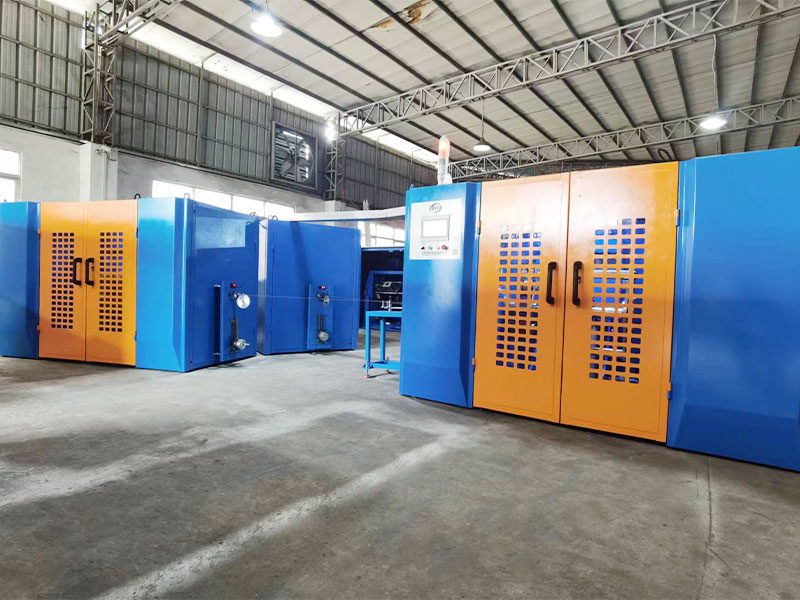

Ogólna konstrukcja maszyny Spływ i splatanie są rozmieszczone wzdłuż linii środkowej jednożyłowej ramy głównej z dzieloną strukturą, można je dostosować w celu zwiększenia peryferyjnego sprzętu pomocniczego dla różnych kombinacji.
Odpowiedni rodzaj drutu Nadaje się do samochodowych kabli do transmisji danych wysokiej częstotliwości 7,5G, 10G, 20G HSD i innych skrętek, nadaje się również do Cat7, Cat8, HDMI, USB3.1, USB 4.0 i innych skrętek.
Specyfikacja drutu rdzeniowego Zakres: Ø0,6-1,8 mm, poza tym zakresem, można dostosować
Zewnętrzna średnica skrętki zakres: Ø1,2-4,0 mm, poza tym zakresem można dostosować.
Stracona matryca Standardowy rozmiar OD formy wynosi 25
Metoda skrętu pleców Osiągnięcie skręcenia lub wstępnego skręcenia, skręcanie oznacza, że ​​łuki maszyny wypłaty i para skrętów obracają się w przeciwnych kierunkach; wstępne skręcanie odnosi się do tego samego kierunku obrotu maszyny wypłacającej i skrętu pary i można je wybrać na ekranie dotykowym.
Stosunek skręcania/skręcania wstępnego 0-120%, regulacja płynna i płynna, ustawiana na ekranie dotykowym, automatyczne sterowanie PLC, automatyczne śledzenie prędkości skręcania/powrotnego skręcania. Przy współczynniku skrętu wynoszącym 33 procent przy wychodzeniu tworzy się pojedynczy skok, a przy starcie dwa skoki. Zatem łączna liczba boisk wynosi trzy.
Kierunek skrętu S/Z
Prędkość obrotowa wypłaty MAX560 obr/min (bez obciążenia).
Rzeczywista prędkość uruchamiania jest ustawiana zgodnie z wymaganiami różnych gatunków drutu.
Prędkość obrotowa odbioru MAX560 obr/min (bez obciążenia).
Rzeczywista prędkość uruchamiania jest ustawiana zgodnie z wymaganiami różnych gatunków drutu.
Zakres prędkości drutu Wzór do obliczenia prędkości linii: Prędkość pobierania x 3 x skok / 1000 = m/min. Maksymalna prędkość maksymalna wynosi 30 m/min.
Drut skręcony Optymalny zakres: 10,0-60,0 mm, z dokładnością do jednego miejsca po przecinku, z płynną regulacją poziomu, wybieraną na ekranie dotykowym.
Dokładność skoku Dokładność podziałki ±0,3 mm podczas produkcji ze stałą prędkością, ±0,5 mm podczas uruchamiania/wyłączania.
Materiał obracającej się ramy Lekka aluminiowa rama ze stopu tytanu
Opłacalna moc obracającej się ramy Standardowa konfiguracja to 5,5 kW silnik inwerterowy, który można również dostosować do silników serwo.
Odbiór mocy pierścienia obrotowego Standardowa konfiguracja to silnik inwerterowy o mocy 11 kW, który można również dostosować do serwomotorów.
Hamowanie Hamowanie tarczowe pneumatyczne
Typ kabestanu Kabestan z podwójnym kołem jest wbudowany w obrotową podstawę pierścieniową
Średnica koła kabestanu Ø185, 5-rowkowy aluminiowy wałek kabestanowy pokryty gumą. 5-rowkowy dzielony aluminiowy wałek napędzany.
Moc kabestanu Silnik serwo o mocy 3KW
Specyfikacja wypłaty Kółka narzędziowe Ø500 ABS
Specyfikacja odbioru Kółka narzędziowe Ø630 ABS, kompatybilne z Ø500
Wewnętrzny otwór szpuli Standardem jest Ø56mm, inne rozmiary można dostosować.
Podnoszenie wrzeciona szpuli Elektryczne podnoszenie, załadunek i rozładunek deskorolki.
Metoda dokręcania szpuli Mocna elastyczna szpula napinająca zespół cylindra, siła dokręcania> 300 KG, z zabezpieczeniem samoblokującym, pneumatyczna szpula zwalniająca
Masa ładowania szpuli MAX300KG
Opłacalna moc bębna Standardowa konfiguracja to silnik inwerterowy o mocy 1,5 kW, można ją również dostosować do serwomotorów.
Moc szpuli odbiorczej Standardowa konfiguracja to silnik inwerterowy o mocy 3,7 kW, można ją również dostosować do serwomotorów.
Układ pozycji drutu odbierającego Typ rzędu naziemnego
Moc układu położenia drutu Rzędy kontrolera ruchu serwo o mocy 0,75 kW
Wykrywanie wyczerpania materiału płatniczego Alarm i automatyczne zatrzymanie, gdy drut się skończy / alarm i automatyczne zatrzymanie, gdy drut zostanie przerwany.
Typ napinający Wypłata to napięcie odwijania regulowane przez serwomotor, odbieranie to tryb napinania momentu obrotowego.
Zakres napięcia spłacania 3N-30N/0,3kg-5kg/300g-3000g
Zakres napięcia odbioru 7N-70N/7kg-7kg/700g-7000g
Dokładność napięcia Wahania napięcia spływu ±10g
Wahania napięcia odbioru ±50g
Wyświetlanie napięcia Typ komunikacji, cyfrowy czujnik ciśnienia, alarm przekroczenia napięcia i automatyczne wyłączanie.
Zarządzanie formułami Niestandardowy system zarządzania recepturami umożliwia wprowadzanie do sterownika PLC danych takich jak napięcie, temperatura, średnica zewnętrzna, podziałka, S/Z, odległość nawoju drutu, ciśnienie barometryczne, wspierając gromadzenie i import danych do produkcji cyfrowej.
Ochrona bezpieczeństwa Automatyczne wykrywanie i przewidywanie temperatury/wibracji/hałasu/ciśnienia można dostosować do standardowej konstrukcji CE/CSA/UL.
Wykrywanie iskier Można dostosować, dodając tester iskier
Osłona holownicza Pomiędzy spłatą a odbiorem można dodać aktywne taśmowanie wzdłużne.
Zafoliowany ekran Między wypłatą a odbiorem można dodać centralnie obracającą się maszynę do taśmowania
Formowanie przed skrętem Szybkie skręcarki wstępne można dostosować między spłatą a odbiorem.
Wypełnienie gruntem Wypłatę mocy wypełniacza można dostosować pomiędzy wypłatą a pobraniem.
Standardy zasilania Standardem jest zasilanie 3-fazowe 380 V/50 Hz, a zasilanie można dostosować do różnych krajów i regionów.




CECHY PRODUKTU

● Duża prędkość: Skrzynia wrzeciona jest odprężana i wyżarzana, jest trwała i nie odkształca się. Obrotowy łuk kątowy jest wyważony statycznie i dynamicznie wyważony do testowania i korygowania. Ma małe wibracje i niski poziom hałasu. Wrzeciono nie wytwarza ciepła podczas długotrwałej, ciągłej pracy z dużą prędkością, a prędkość obrotowa wrzeciona jest duża.

● Stabilne napięcie: Serwomotor można dostosować jako element napinający. Po ustawieniu całkowitego napięcia naciągu inteligentnie oblicza się napięcie obciążenia dwóch drutów rdzeniowych. Umożliwia także precyzyjną kontrolę prędkości nawijania i nawijania za pomocą serwomotoru, uzyskując w ten sposób stabilne napięcie.

● Dokładny skok: Wyłącznie na świecie „precyzyjny mechanizm przenoszenia mocy zewnętrznej i wewnętrznego kabestanu” wykorzystuje złożoną przekładnię mechaniczną do przenoszenia mocy silnika na zewnątrz skręconego dziobu na znajdujące się w nim koło kabestanu. Ustawiając główny kabestan jako wzorzec ruchu, zastosuj serwosterowniki ruchu zarówno dla skręcającego dziobu, jak i głównego kabestanu, aby przeprowadzić precyzyjną kontrolę ruchu łańcucha i uzyskać precyzyjny skok przy dowolnej prędkości.

● Inteligentny: Zarządzanie recepturami, pobieranie receptur SOP jednym kliknięciem, przygotowanie do uruchomienia jednym kliknięciem, uruchamianie jednym kliknięciem; dynamiczne sprzężenie zwrotne dotyczące skoku skręcenia, współczynnika skręcenia wstecznego, wykrywanie usterek/wykrywanie rozłączenia/zatrzymanie po osiągnięciu poziomu licznika, inteligentny panel sterowania

● Niski wskaźnik awaryjności: Wszystkie elektryczne elementy sterujące w kabłąku kątowym są zainstalowane na podstawce, a wszystkie sygnały są sterowane elektrycznie w zamkniętej pętli wewnątrz kabłąka. Pierścień kolektora szczotki węglowej zapewnia zasilanie trójfazowe wyłącznie wewnątrz łuku kątowego splotu bez przesyłania sygnałów, aby uniknąć słabego kontaktu, zakłóceń i niskiego wskaźnika awaryjności.

● Łatwa konserwacja: Klienci spoza Chin mogą dostosować się do potrzeb sterowania magistralą Profinet, która zapewnia szybką transmisję sygnału i niski poziom zakłóceń. Rozwiązywanie problemów i konserwacja są dostępne niezależnie od lokalizacji maszyny w dowolnym kraju lub regionie na całym świecie, pod warunkiem, że istnieje sieć komunikacyjna, co umożliwia szybkie zdalne wykrywanie usterek, rozwiązywanie problemów i usługi konserwacyjne.
