Maszyna do owijania drutem Servo Spit typu aktywnego

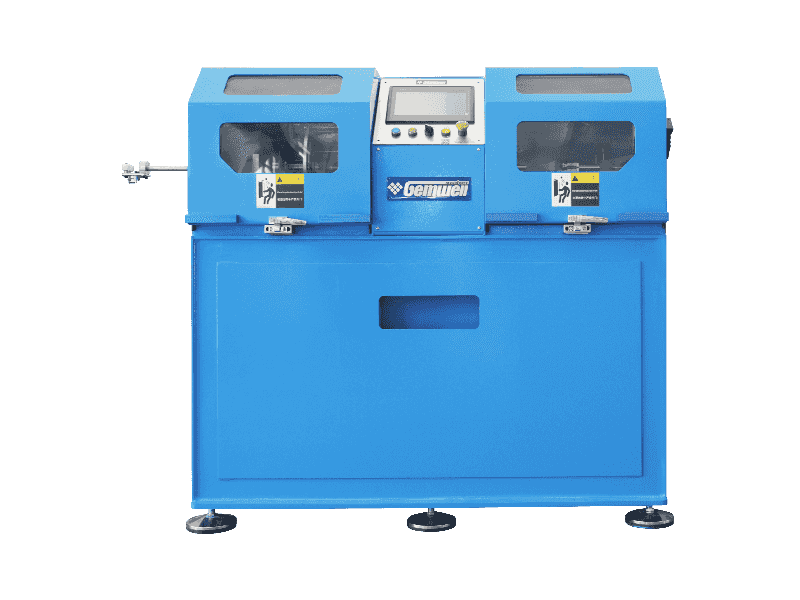

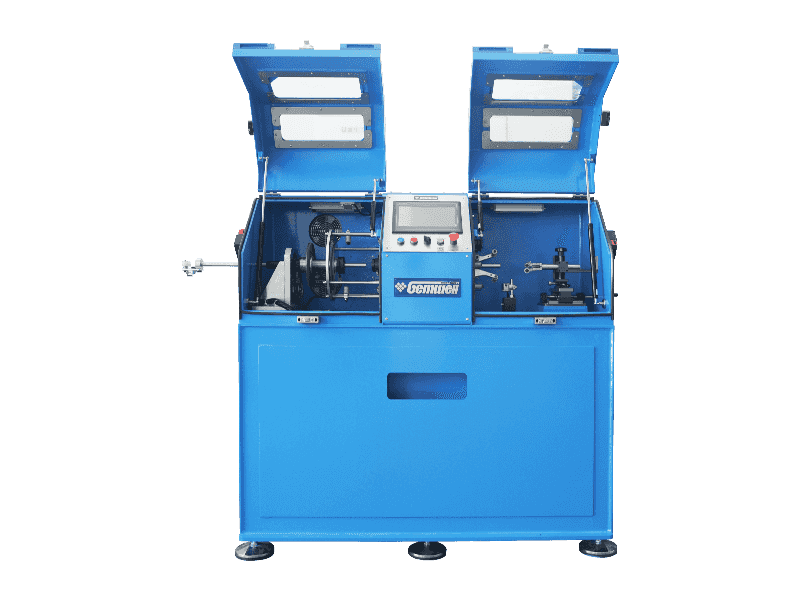

Maszyna do taśmowania aktywnego typu Servo Spit do przewodu sygnałowego pary równoległej

Wraz z popularyzacją 5G, Internetu Rzeczy, AI, urządzeń mobilnych nowej energii, VR/AR, centrów danych itp., zapotrzebowanie na szybkie kable transmisyjne gwałtownie wzrosło, zwiastując nadejście nowej ery gospodarki cyfrowej. W związku z tym obserwuje się znaczny wzrost budowy wielkoskalowych centrów danych i zapotrzebowanie dostawców usług chmurowych na porty Ethernet o dużej przepustowości, takie jak 100GbE, 200GbE, 400GbE, a w przyszłości nawet 800GbE. o ułatwiają transmisję danych między przełącznikami sieciowymi a innymi urządzeniami sieciowymi (takimi jak serwery lub konwertery mediów) dzięki tym szerokopasmowym portom Ethernet, pojawiły się złącza kablowe, takie jak SAS, Mini-SAS, SFP, SFP, SFP28 i QSFP. Centralne owijanie obrotowe to kluczowa procedura w procesie produkcji przewodu do przesyłania danych złącza portu Ethernet. Materiał do owijania jest owinięty wokół dwóch izolowanych drutów rdzeniowych i drutu uziemiającego w strukturze równoległej przy szybkobieżnej maszynie taśmującej. Stabilność procesu owijania ma bezpośredni wpływ na impedancję, tłumienie, straty odbiciowe, przesłuchy i inne wskaźniki końcowego produktu kablowego. Wysokowydajna maszyna do owijania nie tylko umożliwia produkcję szybkich kabli transmisyjnych o wyższej częstotliwości, ale także poprawia wydajność produkcji, decydując w ten sposób o pozycji rynkowej i konkurencyjności producentów kabli. Od 20 lat firma GEMWELL zajmuje się badaniami i innowacjami w zakresie maszyn pakujących. Dzięki ciągłym udoskonaleniom i ulepszeniom, aktywna maszyna taśmująca GEMWELL Servo Spit do przewodów sygnałowych z parami równoległymi stała się lepszym wyborem w procesie owijania wielu wiodących firm w dziedzinie szybkich kabli do transmisji sygnału. Poniższa konfiguracja dotyczy standardowej konfiguracji z trzema głowicami taśmującymi. Użytkownicy mogą zwiększać lub zmniejszać liczbę głowic taśmujących w zależności od różnych procesów. Specyfikacje i rodzaje odbioru, wypłaty i kabestanu można również dostosować w oparciu o specyfikacje średnicy.

Zapytanie +
PRZEDV：Maszyna do taśmowania typu aktywnego Servo Spit do bardzo cienkiego drutu
NASTĘPNY：Brak następnego produktu
Product Details

KOMPONENTY

● Stojak do spłacania drutu rdzeniowego Ø500 2 szt
● Stojak na drut miedziany o średnicy 300, 2 sztuki
● Aktywna głowica taśmująca typu Spit 1 1 szt
● Owijarka wzdłużna 1 szt
● Aktywna owijarka typu Spit, głowica taśmująca 2 1 szt
● Aktywna owijarka typu Spit, głowica taśmująca 3 1 szt
● Piekarnik teleskopowy 1 szt
● Pneumatyczna rura chłodząca z wymuszonym chłodzeniem    1 jednostka
● Kabestan pasowy Ø400 z kołem napędowym 1 szt
● Maszyna odbierająca z wałem napędzanym Ø500 1 jednostka
● Wskaźnik średnicy 1 jednostka
● Drukarka atramentowa 1 szt
● System sterowania 1 jednostka


SPECYFIKACJE TECHNICZNE

Typ konstrukcji Dwukołowa maszyna do owijania z wałkiem dociskowym typu rożna o stałym naprężeniu/aktywna maszyna owijająca (patent nr CN114649118A)
Odpowiedni rodzaj drutu Stosowany głównie w szybkich równoległych parach linii przesyłowych sygnału MINI-SAS, QSFP, a także w liniach danych, liniach sterujących, specjalnych kablach i innym owijaniu przewodów.
Obowiązujące materiały AL, MYLAR, FOLIA MIEDZIANA, PTFE itp.
Odpowiednia średnica drutu Optymalny zakres: Ø0,2-1,5 mm
Specyfikacja produktu Optymalny zakres: Ø0,25*0,50-1,6*3,0mm
Maksymalna prędkość MAX3500RPM (bez obciążenia), rzeczywista prędkość rozruchu jest ustawiana zgodnie z wymaganiami drutu
Zakres prędkości drutu 1-25 m/min, zakres prędkości różni się w zależności od rodzaju drutu.
Średnica zewnętrzna szpuli taśmy Optymalny zakres: Ø180*100
Szerokość taśmy 1,5-15 mm
Wewnętrzna średnica szpuli z taśmą Uniwersalny 30/50,8/76
Pakowanie 2-30mm, ustawienie programu
Zakres napięcia 1N-30N/100g-3000g
Główna moc silnika Silnik serwo o mocy 4,4 kW
Moc tapowania Silnik serwo o mocy 0,2 kW
Napięcie taśmy owijającej Silnik serwo o mocy 1,8 kW
Moc odbioru Silnik serwo o mocy 0,4 kW
Moc spłaty Silnik przekładniowy o mocy 0,4 kW
Moc odbioru Silnik serwo o mocy 0,4 kW
Moc przemieszczenia uzwojenia Sterownik ruchu serwo o mocy 0,4 kW
Długość taśmy 1 szpula 3 szpule, bez przecinania drutu przy zmianie szpuli
Kontrola taśmy Automatyczne wyłączanie, gdy taśma jest bliska wyczerpania i uszkodzenia.
Forma do owijania taśmą Wewnętrzna forma taśmy jest przymocowana do centralnego przewodu, zewnętrzna forma koła prowadzącego drut jest przymocowana do rury przechowującej taśmę. Obie formy są wysuwane i ruchome.
Dokładność owijania taśmy Tolerancja podziałki: ± 1%, tolerancja napięcia: ± 1%.
Współczynnik nakładania się 0-80%, ustawienie programu
Zarządzanie formułami Produkcja cyfrowa, napięcie, średnica zewnętrzna, podziałka, S/Z, odległość między rzędami, ciśnienie powietrza i inne dane mogą być przechowywane w sterowniku PLC.
Ustawienie napięcia Elementami napinającymi taśmę owijającą/odwijającą/odbierającą/owijającą są serwomotory, proces SOP przechowywany jest w PLC.

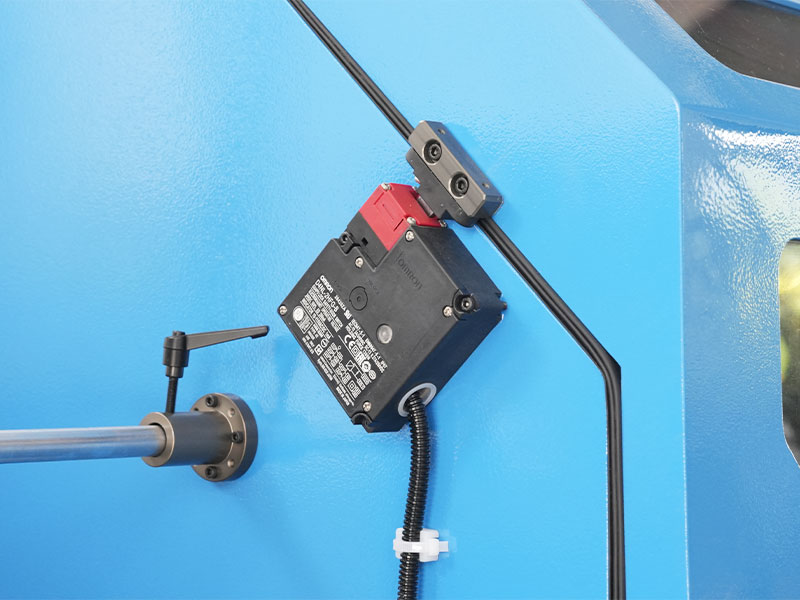

Ochrona bezpieczeństwa Zgodność ze standardami CE, z automatycznym wykrywaniem i przewidywaniem temperatury/wibracji/hałasu/ciśnienia.




CECHY PRODUKTU

● Wysoka produktywność: Obracający się korpus jest wyważony statycznie i dynamicznie w celu testowania i korygowania. Podczas pracy maszyna ma niewielkie wibracje i niski głos. Wrzeciono nie wytwarza ciepła podczas długotrwałej, ciągłej pracy z dużą prędkością. Ma wysoką wydajność produkcji i opłacalność.

● Stabilne napięcie: Dwukołowy wałek kabestanowy służy do wyciągania taśmy ze szpuli z jednakową prędkością, aby wyeliminować zmiany naprężenia spowodowane zmianami zewnętrznej średnicy podajnika taśmy. Naprężenie owinięcia uzyskuje się poprzez kontrolowanie zewnętrznej średnicy gotowego kabla, czyli im większe naprężenie, tym mniejsza średnica zewnętrzna; im mniejsze napięcie, tym większa średnica zewnętrzna. Za dwukołowym wałkiem kabestanowym taśma przechodzi już tylko przez dwa wałki złocące, które znajdują się bardzo blisko środkowej osi obrotu i jest owinięta bezpośrednio na drucie. W ten sposób można wyeliminować różne czynniki wpływające, takie jak siła odśrodkowa i opór powietrza, co skutkuje stabilnym napięciem.

● Dokładny skok: Przyjmując główny kabestan za wzorzec ruchu, główny kabestan i każda rama obrotowa wykorzystują serwosterownik ruchu do precyzyjnego blokowania sterowania ruchem, dzięki czemu można uzyskać dokładny skok owijania przy dowolnej prędkości.

● Oszczędność pracy: Urządzenie zaciskowe jest zainstalowane na końcu wlotu drutu każdej głowicy owijającej. Siłę docisku można regulować bez uszkadzania drutu; drut można wyciągnąć w odwrotnym kierunku; Zarządzanie trybem konfiguracji, pobieranie formuły SOP jednym kliknięciem, przygotowanie do uruchomienia jednym kliknięciem i uruchamianie jednym kliknięciem; Zatrzymaj się i wyłącz, gdy taśma zostanie zerwana/wykończona/odmierzona, inteligentne sterowanie, oszczędzające siłę roboczą.

● Niski wskaźnik awaryjności: brak pierścienia zbierającego, brak szczotek węglowych, za wyjątkiem regularnej wymiany części zużywalnych – rolki prowadzącej taśmę, niska awaryjność.

● Łatwa konserwacja: Korzystanie ze sterowania magistralą Profinet, szybka transmisja sygnału, niski poziom zakłóceń, możliwość zdalnego wykrywania usterek. Rozwiązywanie problemów i konserwacja są dostępne bez względu na to, czy maszyna znajduje się w dowolnym kraju na świecie, o ile istnieje sieć komunikacyjna, wówczas można świadczyć usługi szybkiej zdalnej konserwacji.
