Maszyna do owijania drutem z trzema serwami typu aktywnego

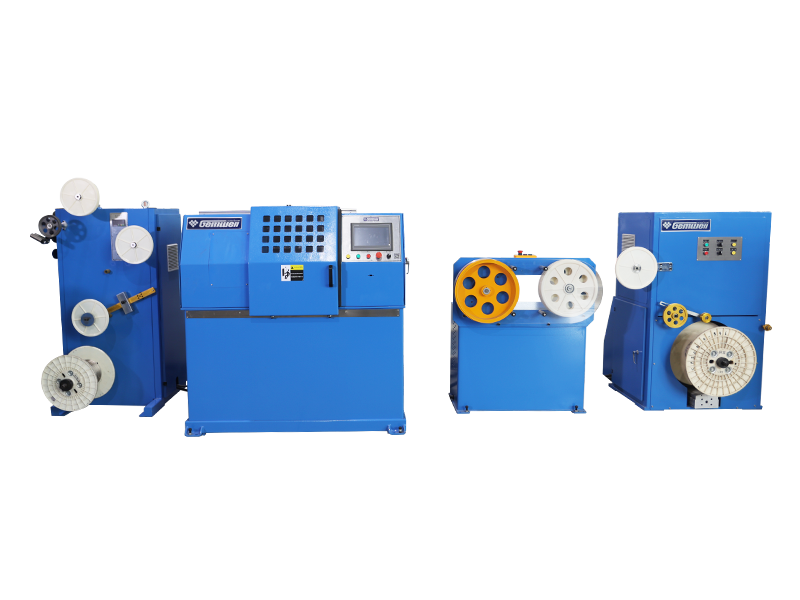

Maszyna do taśmowania typu aktywnego z trzema serwami do kabla danych nowej energii

W ostatnich latach nastąpił silny rozwój nowych pojazdów energetycznych, które charakteryzują się znacznym wzrostem udziału urządzeń elektronicznych we wnętrzu samochodów. Tendencja ta pozwoliła na dodanie większej liczby funkcji, takich jak sterowanie silnikiem, systemy ABS, poduszki powietrzne bezpieczeństwa, inteligencja AI i elektronika multimedialna, zwiększając w ten sposób bezpieczeństwo, komfort, inteligencję, efektywność energetyczną, niezawodność i wygodę samochodów przy jednoczesnej redukcji emisji. W odpowiedzi na tę tendencję stawiane są coraz większe wymagania systemowi magistrali, aby zapewnić niezawodny transfer danych komunikacyjnych pomiędzy różnorodną gamą jednostek sterujących. W szczególności bezpieczeństwo systemów sterowanych za pośrednictwem systemów magistrali, takich jak Controller Area Network (CAN) lub FlexRay, ma kluczowe znaczenie i musi spełniać wysokie wymagania dotyczące kompatybilności elektromagnetycznej. Jako główny nośnik sygnałów, samochodowe przewody do transmisji danych wymagają wyższej wydajności: większej szybkości transmisji danych, deterministycznego opóźnienia i odporności na uszkodzenia. Samochodowe przewody do transmisji danych wykorzystują strukturę skrętki, umożliwiającą szybką transmisję danych (magistrala CAN: 1 Mbit/s; magistrala FlexRay: 10 Mbit/s) z deterministycznym opóźnieniem i wysoką niezawodnością. Ze względu na grubość i twardość materiału ekranującego przewody transmisji danych w samochodach, przeprowadzenie procesu owijania jest trudne i wymaga użycia maszyny owijającej o stabilnej i pożądanej wydajności. Dzięki ponad 20-letniemu doświadczeniu produkcyjnemu GEMWELL koncentruje się na rozwoju i innowacjach maszyn pakujących. Dzięki ciągłemu udoskonalaniu i unowocześnianiu, maszyna do taśmowania aktywnego typu z trzema serwami GEMWELL do kabli Cata nowej energii stała się lepszym wyborem dla wielu renomowanych firm z branży nowych przewodów do przesyłania danych energetycznych. Poniższa konfiguracja dotyczy standardowej konfiguracji z jedną głowicą taśmującą. Użytkownicy mogą zwiększyć liczbę głowic owijających w oparciu o różne procesy. Specyfikacje i typy odbioru, wypłaty i kabestanu można również dostosować do różnych wymagań dotyczących średnicy drutu.

Zapytanie +
PRZEDV：Maszyna do taśmowania typu aktywnego z trzema serwami do bardzo cienkiego drutu
NASTĘPNY：Maszyna do taśmowania typu aktywnego z trzema serwami do kabli o stabilnej fazie
Product Details

KOMPONENTY

● Stojak do wypłaty mocy Ø630 1 szt
● Stojak napinający 1 szt
● Głowica taśmująca z trzema serwami, 1 jednostka
● Kabestan podwójny Ø400 1 szt
● Maszyna odbierająca Ø630 1 szt
● System sterowania 1 jednostka


SPECYFIKACJE TECHNICZNE

Typ konstrukcji Trzy serwo kontrolery ruchu typu aktywnego maszyna owijająca o stałym napięciu/maszyna owijająca moc (patent nr 202122403949.4A)
Odpowiedni rodzaj drutu Stosowany głównie w nowych liniach transmisji danych w samochodach energetycznych, także w liniach sterujących, kablach specjalnych i innych taśmach do owijania i owijania drutem okrągłym.
Obowiązujące materiały AL, MYLAR, FOLIA MIEDZIANA, PTFE, PI itp.
Odpowiednia średnica drutu Optymalny zakres: Ø0,8-4 mm
Specyfikacja produktu Optymalny zakres: Ø1,0-5 mm
Maksymalna prędkość MAX2000RPM (bez obciążenia), rzeczywista prędkość rozruchu jest ustawiana zgodnie z wymaganiami drutu
Zakres prędkości drutu 1-15 m/min, zakres prędkości różni się w zależności od rodzaju drutu.
Średnica zewnętrzna szpuli taśmy Obrotnica owinięta jest stosowana zarówno w przypadku blachy, jak i osi, średnica zewnętrzna. Ø300*Wysokość 120
Szerokość taśmy 3-30 mm
Wewnętrzna średnica szpuli z taśmą Uniwersalny 50,8/76
Pakowanie 1-30mm, ustawienie programu
Zakres napięcia 0,5N-30N/500g-10000g
Główna moc silnika Silnik serwo o mocy 3KW
Moc tapowania Silnik serwo o mocy 1,8 kW
Napięcie taśmy owijającej Silnik serwo o mocy 1,8 kW
Moc odbioru Silnik serwo o mocy 0,4 kW
Moc spłaty Silnik przekładniowy o mocy 0,75 kW
Moc odbioru Uzwojenie trybu momentu obrotowego serwomotoru o mocy 1,3 kW, tancerz bez naprężenia
Moc przemieszczenia uzwojenia Sterownik ruchu serwo o mocy 0,4 kW
Długość taśmy 400mm, bez przecinania drutu przy wymianie szpuli
Kontrola taśmy Automatyczne wyłączanie, gdy taśma jest bliska wyczerpania i uszkodzenia.
Forma do owijania taśmą Wewnętrzna forma taśmy jest przymocowana do centralnego przewodu, zewnętrzna forma koła prowadzącego drut jest przymocowana do rury przechowującej taśmę. Obie formy są wysuwane i ruchome.
Dokładność owijania taśmy Tolerancja podziałki: ± 1%, tolerancja napięcia: ± 1%.
Współczynnik nakładania się 0-80%, ustawienie programu
Zarządzanie formułami Produkcja cyfrowa, napięcie, średnica zewnętrzna, podziałka, S/Z, odległość między rzędami, ciśnienie powietrza i inne dane mogą być przechowywane w sterowniku PLC.
Ustawienie napięcia Elementami napinającymi taśmę owijającą/odwijającą/odbierającą/owijającą są serwomotory, proces SOP przechowywany jest w PLC.
Ochrona bezpieczeństwa Zgodność ze standardami CE, z automatycznym wykrywaniem i przewidywaniem temperatury/wibracji/hałasu/ciśnienia.




CECHY PRODUKTU

● Wysoka produktywność: Obracający się korpus jest wyważony statycznie i dynamicznie w celu testowania i korygowania. Podczas pracy maszyna ma niewielkie wibracje i niski głos. Wrzeciono nie wytwarza ciepła podczas długotrwałej, ciągłej pracy z dużą prędkością. Ma wysoką wydajność produkcji i opłacalność.

● Stabilne napięcie: Trzy serwomotory zapewniają moc odpowiednio do precyzyjnego sterowania ruchem ramy obrotowej, podajnika materiału taśmowego i tancerki napinającej.

Eliminowane są różne czynniki wpływające, takie jak zmiana średnicy szpuli materiału lub podkładki oraz opór powietrza, co skutkuje stabilnym napięciem.

● Dokładny skok: Przyjmując główny kabestan za wzorzec ruchu, główny kabestan i każda rama obrotowa wykorzystują serwosterownik ruchu do precyzyjnego blokowania sterowania ruchem, dzięki czemu można uzyskać dokładny skok owijania przy dowolnej prędkości.

● Oszczędność pracy: Urządzenie zaciskowe jest zainstalowane na końcu wlotu drutu każdej głowicy owijającej. Siłę docisku można regulować bez uszkadzania drutu; drut można wyciągnąć w odwrotnym kierunku; Zarządzanie trybem konfiguracji, pobieranie formuły SOP jednym kliknięciem, przygotowanie do uruchomienia jednym kliknięciem i uruchamianie jednym kliknięciem; Zatrzymaj się i wyłącz, gdy taśma zostanie zerwana/wykończona/odmierzona, inteligentne sterowanie, oszczędzające siłę roboczą.

● Niski wskaźnik awaryjności: brak pierścienia zbierającego, brak szczotek węglowych, za wyjątkiem regularnej wymiany części zużywalnych – rolki prowadzącej taśmę, niska awaryjność.

● Łatwa konserwacja: Korzystanie ze sterowania magistralą Profinet, szybka transmisja sygnału, niski poziom zakłóceń, możliwość zdalnego wykrywania usterek. Rozwiązywanie problemów i konserwacja są dostępne bez względu na to, czy maszyna znajduje się w dowolnym kraju na świecie, o ile istnieje sieć komunikacyjna, wówczas można świadczyć usługi szybkiej zdalnej konserwacji.
