Maszyna do taśmowania typu aktywnego Servo Spit do bardzo cienkiego drutu Manufacturers

Wróć do listy
Maszyna do owijania drutem Servo Spit typu aktywnego

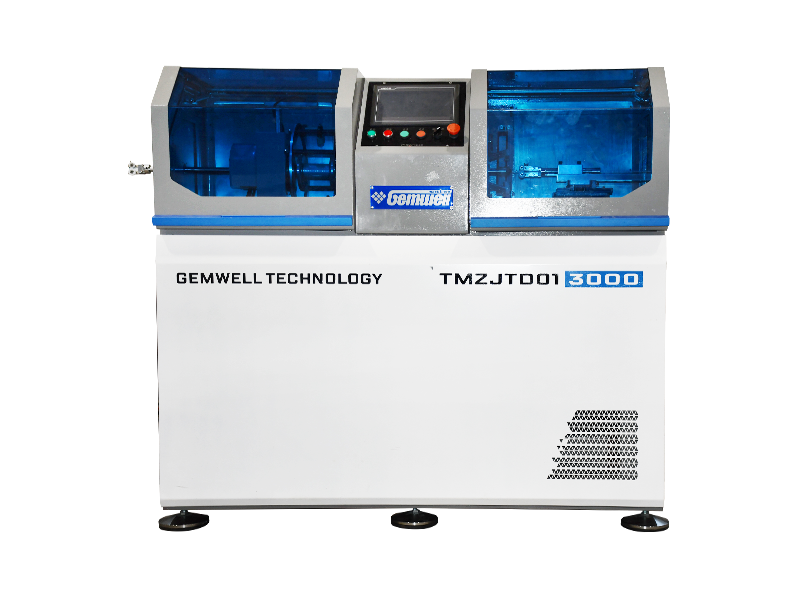

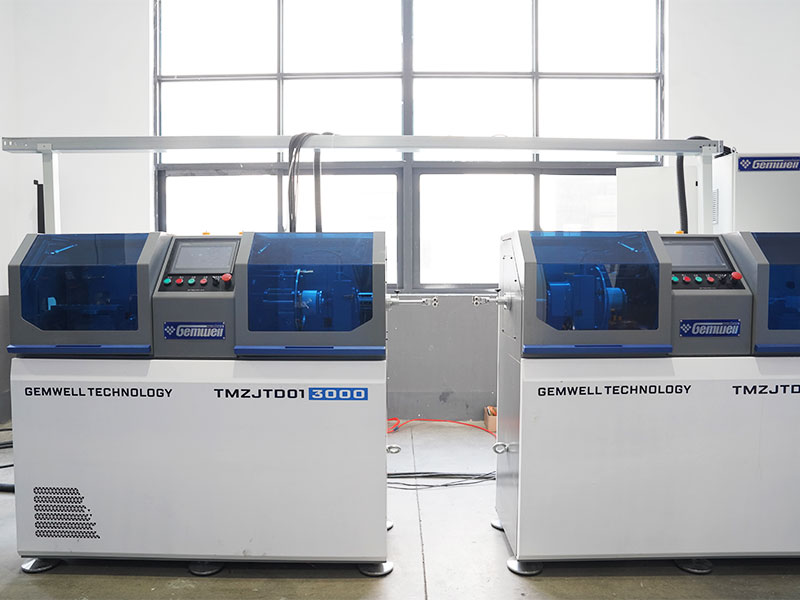

Maszyna do taśmowania typu aktywnego Servo Spit do bardzo cienkiego drutu

Ultracienkie przewody są stosowane w różnych dziedzinach, takich jak telefony komórkowe, laptopy, iPady, w medycynie, wojsku, lotnictwie, liniach mikrokoncentrycznych itp. Przewody o specyfikacji AWG36 lub wyższej charakteryzują się małą średnicą przewodnika, niską wytrzymałością na rozciąganie i wąską szerokością materiału owijającego. Podczas wykonywania owijania i owijania materiału taśmy na zewnętrzną powierzchnię materiału przewodzącego, proces owijania wymaga wyjątkowo niskiego napięcia owijania. Stabilność skoku taśmy, naprężenia taśmy, naprężenia drutu rdzeniowego ma duży wpływ na kwalifikację impedancji kabla, tłumienie, utratę odbiciową i niektóre inne wskaźniki testowe. Maszyny owijające o doskonałej wydajności mogą nie tylko wytwarzać wysokiej jakości drut Ultra-Fine, ale także osiągać wyższe wydajności produkcyjne, określając w ten sposób poziom pozycjonowania na rynku i konkurencyjność rynkową producentów drutu. W ciągu ostatnich 20 lat firma GEMWELL zajmowała się badaniami i innowacjami w zakresie maszyn pakujących. Dzięki ciągłym udoskonaleniom i ulepszeniom, aktywna maszyna taśmująca GEMWELL Servo Spit do ultracienkiego drutu okazała się lepszym wyborem do zastąpienia tradycyjnych modeli i procesów maszyn pakujących. Poniższa konfiguracja dotyczy standardowej konfiguracji dwóch głowic taśmujących. Użytkownicy mogą zwiększać lub zmniejszać liczbę głowic owijających w zależności od różnych procesów produkcji kabli. Specyfikacje i rodzaje odbioru, wypłaty i kabestanu można również dostosować i zmodyfikować zgodnie ze specyfikacjami różnych średnic drutu.

Zapytanie +
PRZEDV：Brak poprzedniego produktu
NASTĘPNY：Maszyna do taśmowania aktywnego typu Servo Spit do przewodu sygnałowego pary równoległej
Product Details

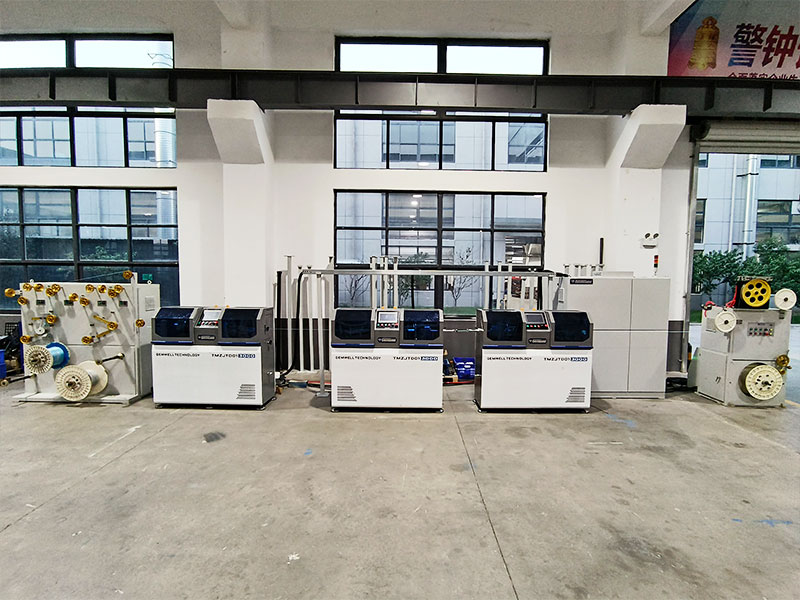

KOMPONENTY

● Stojak do wypłaty mocy Ø300 1 szt
● Stojak napinający 1 szt

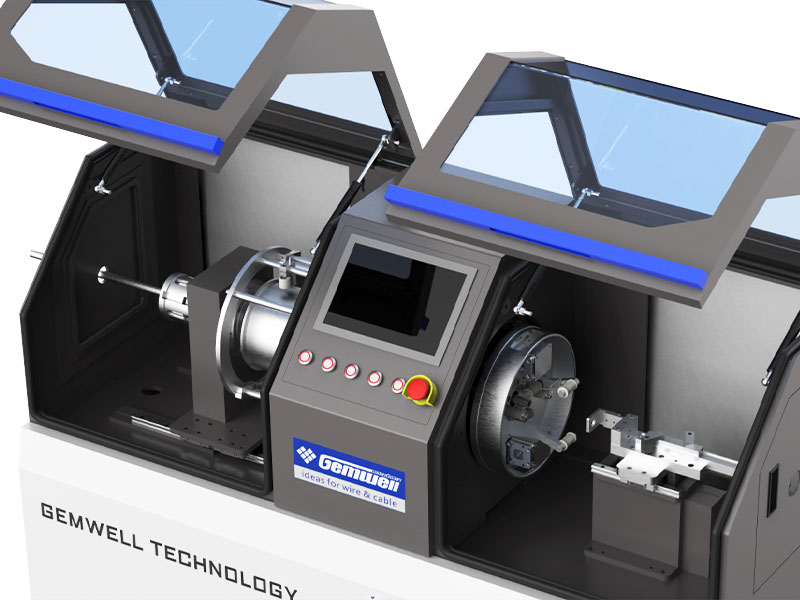

● Aktywna głowica taśmująca typu Spit 1 1 szt
● Wskaźnik średnicy
● Aktywna owijarka typu Spit, głowica taśmująca 2 1 szt
● Wskaźnik średnicy
● Kabestan z pasem kołowym Ø300 1 szt
● Tester iskier
● Maszyna odbierająca z wałem Ø300 1 jednostka
● System sterowania 1 jednostka


SPECYFIKACJE TECHNICZNE

Typ konstrukcji Dwukołowa maszyna do owijania z wałkiem dociskowym typu rożna o stałym naprężeniu/aktywna maszyna owijająca (patent nr CN114649118A)
Odpowiedni rodzaj drutu Używany głównie do cienkiej linii koncentrycznej, cienkiej linii sygnałowej, może być również stosowany do szybkich linii przesyłowych, linii sterujących, specjalnych kabli i innych okrągłych taśm do owijania drutu.
Obowiązujące materiały AL, MYLAR, FOLIA MIEDZIANA, PTFE itp.
Odpowiednia średnica drutu Optymalny zakres: Ø0,2-1,5 mm
Specyfikacja produktu Optymalny zakres: Ø0,3-2,0 mm
Maksymalna prędkość MAX2500RPM (bez obciążenia), rzeczywista prędkość rozruchu jest ustawiana zgodnie z wymaganiami drutu
Zakres prędkości drutu 0,5-10 m/min, zakres prędkości różni się w zależności od różnych typów drutu.
Średnica zewnętrzna szpuli taśmy Optymalny zakres: Ø100*100
Szerokość taśmy 1,5-10 mm
Wewnętrzna średnica szpuli z taśmą 30 mm
Pakowanie 0,5-10 mm, ustawienie programu
Zakres napięcia 5N-50N/500g-5000g
Główna moc silnika Sterownik ruchu serwo o mocy 3KW
Moc tapowania Silnik serwo o mocy 0,2 kW
Napięcie taśmy owijającej Silnik serwo o mocy 1,8 kW
Moc odbioru Ciągnik do taśmowania 400 kół, motoreduktor serwo o mocy 0,4 kW
Moc spłaty Silnik przekładniowy o mocy 0,4 kW
Moc odbioru Silnik serwo o mocy 0,4 kW
Moc przemieszczenia uzwojenia Sterownik ruchu serwo o mocy 0,4 kW
Długość taśmy 1 szpula 3 szpule, bez przecinania drutu przy zmianie szpuli
Kontrola taśmy Automatyczne wyłączanie, gdy taśma jest bliska wyczerpania i uszkodzenia.
Forma do owijania taśmą Wewnętrzna forma taśmy jest przymocowana do centralnego przewodu, zewnętrzna forma koła prowadzącego drut jest przymocowana do rury przechowującej taśmę. Obie formy są wysuwane i ruchome.
Dokładność owijania taśmy Tolerancja podziałki: ± 1%, tolerancja napięcia: ± 1%.
Współczynnik nakładania się 0-80%, ustawienie programu
Zarządzanie formułami Produkcja cyfrowa, napięcie, średnica zewnętrzna, podziałka, S/Z, odległość między rzędami, ciśnienie powietrza i inne dane mogą być przechowywane w sterowniku PLC.
Ustawienie napięcia Elementami napinającymi owijania/odbierania/odbierania/owijania są serwomotory, proces SOP przechowywany jest w PLC.
Ochrona bezpieczeństwa Zgodny ze standardem CE, z automatycznym wykrywaniem i przewidywaniem temperatury/wibracji/hałasu/ciśnienia.




CECHY PRODUKTU

● Wysoka produktywność: Obracający się korpus jest wyważony statycznie i dynamicznie w celu testowania i korygowania. Podczas pracy maszyna ma niewielkie wibracje i niski głos. Wrzeciono nie wytwarza ciepła podczas długotrwałej, ciągłej pracy z dużą prędkością. Ma wysoką wydajność produkcji i opłacalność.

● Stabilne napięcie: Dwukołowy wałek kabestanowy służy do wyciągania taśmy ze szpuli z jednakową prędkością, aby wyeliminować zmiany naprężenia spowodowane zmianami zewnętrznej średnicy podajnika taśmy. Naprężenie owinięcia uzyskuje się poprzez kontrolowanie zewnętrznej średnicy gotowego kabla, czyli im większe naprężenie, tym mniejsza średnica zewnętrzna; im mniejsze napięcie, tym większa średnica zewnętrzna. Za dwukołowym wałkiem kabestanowym taśma przechodzi jedynie przez dwa wałki złocące, które znajdują się bardzo blisko środkowej osi obrotu i jest nawijana bezpośrednio na drut. W ten sposób można wyeliminować różne czynniki wpływające, takie jak siła odśrodkowa i opór powietrza, co skutkuje stabilnym napięciem.

● Dokładny skok: Przyjmując główny kabestan za wzorzec ruchu, główny kabestan i każda rama obrotowa wykorzystują serwosterownik ruchu do precyzyjnego blokowania sterowania ruchem, dzięki czemu można uzyskać dokładny skok owijania przy dowolnej prędkości.

● Oszczędność pracy: Urządzenie zaciskowe jest zainstalowane na końcu wlotu drutu każdej głowicy owijającej. Siłę docisku można regulować bez uszkadzania drutu; drut można wyciągnąć w odwrotnym kierunku; Zarządzanie trybem konfiguracji, pobieranie formuły SOP jednym kliknięciem, przygotowanie do uruchomienia jednym kliknięciem i uruchamianie jednym kliknięciem; Zatrzymaj się i wyłącz, gdy taśma zostanie zerwana/wykończona/odmierzona, inteligentne sterowanie, oszczędzające siłę roboczą.

● Niski wskaźnik awaryjności: brak pierścienia zbierającego, brak szczotek węglowych, za wyjątkiem regularnej wymiany części zużywających się - rolki prowadzącej taśmę, niska awaryjność.

● Łatwa konserwacja: Korzystanie ze sterowania magistralą Profinet, szybka transmisja sygnału, niski poziom zakłóceń, możliwość zdalnego wykrywania usterek. Rozwiązywanie problemów i konserwacja są dostępne bez względu na to, czy maszyna znajduje się w dowolnym kraju na świecie, o ile istnieje sieć komunikacyjna, wówczas można świadczyć szybkie usługi zdalnej konserwacji.
