Maszyna do taśmowania typu aktywnego z trzema serwami do przewodu sygnałowego pary równoległej Manufacturers

Wróć do listy
Maszyna do owijania drutem z trzema serwami typu aktywnego

Maszyna do taśmowania typu aktywnego z trzema serwami do przewodu sygnałowego pary równoległej

Centralne owijanie obrotowe to kluczowa procedura w procesie produkcji przewodu do przesyłania danych złącza portu Ethernet. Materiał do owijania jest owinięty wokół dwóch izolowanych drutów rdzeniowych i drutu uziemiającego w strukturze równoległej na szybkobieżnej maszynie taśmującej. Stabilność procesu owijania wpływa na jakość badania impedancji, tłumienia, tłumienia odbicia echa, przesłuchu i innych wskaźników gotowego przewodu szynowego. Maszyny owijające o doskonałej wydajności mogą nie tylko wytwarzać druty transmisyjne z dużą prędkością i wyższymi poziomami częstotliwości, ale także osiągać wyższe wydajności produkcyjne, określając w ten sposób poziom pozycjonowania na rynku i konkurencyjność rynkową producentów drutu. Od chwili założenia 20 lat temu firma GEMWELL koncentruje się na badaniach technicznych, rozwoju i innowacjach w zakresie maszyn pakujących. Po ciągłym udoskonalaniu i unowocześnianiu, aktywna maszyna do taśmowania z trzema serwami GEMWELL do przewodów sygnałowych w parach równoległych stała się obecnie idealnym wyborem wielu renomowanych firm w dziedzinie produkcji szybkich przewodów do transmisji sygnału. Specyfikacje maszyny można dostosować. Poniższa konfiguracja jest konwencjonalną konfiguracją trzech głowic owijających. Użytkownicy mogą zwiększyć liczbę głowic owijających zgodnie z różnymi specyfikacjami produkcji kabli. W zależności od różnorodności średnic drutu, specyfikacje i typy maszyn odbierających, spłacających i kabestanowych można również dostosowywać i zmieniać.

Zapytanie +
PRZEDV：Maszyna do taśmowania typu aktywnego z trzema serwami do kabli o stabilnej fazie
NASTĘPNY：Brak następnego produktu
Product Details

KOMPONENTY

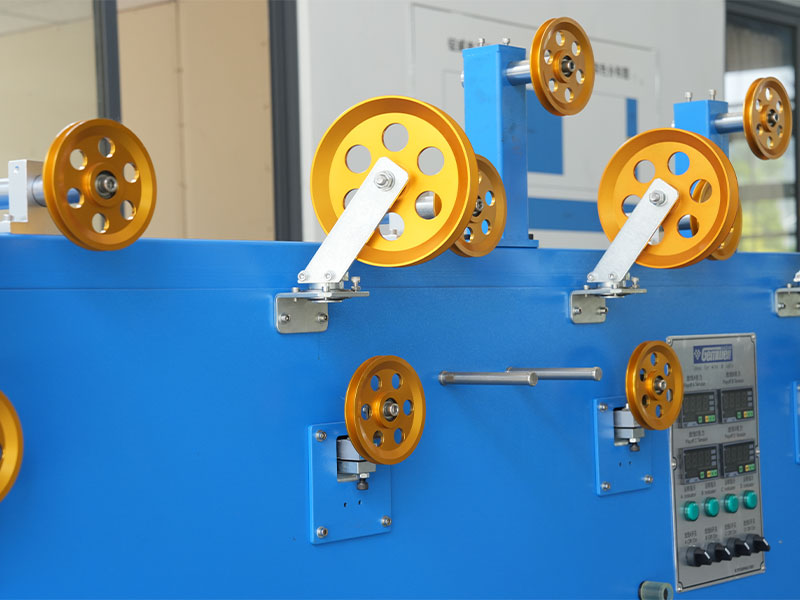

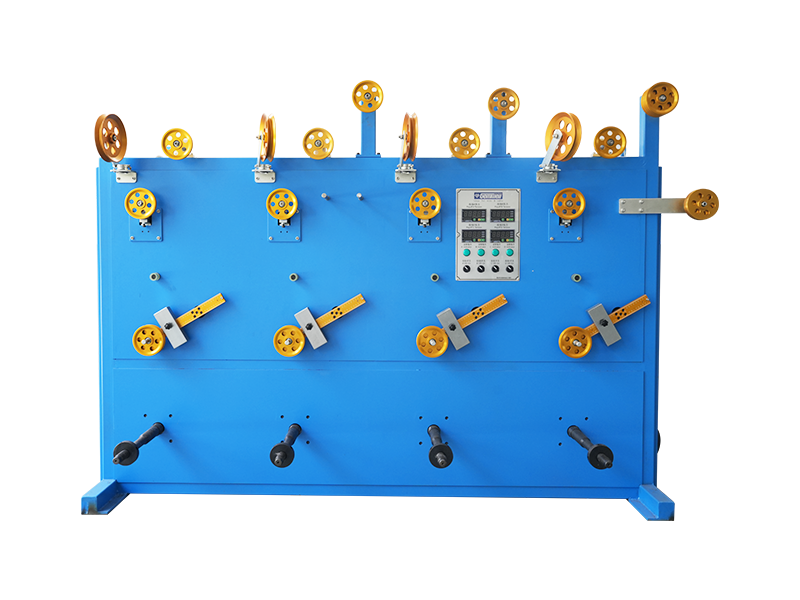

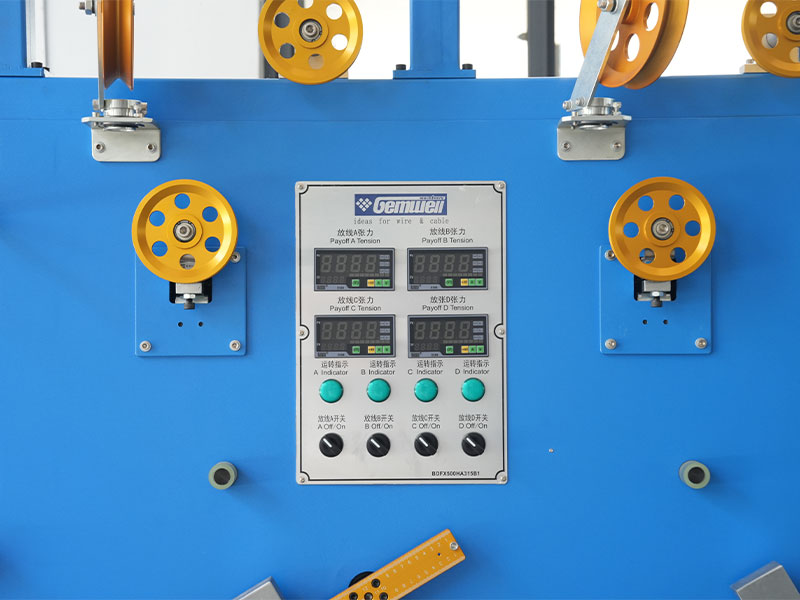

● Stojak do spłacania drutu rdzeniowego Ø500 2 szt

● Stojak do spłat drutu miedzianego o mocy Ø300 2 sztuki

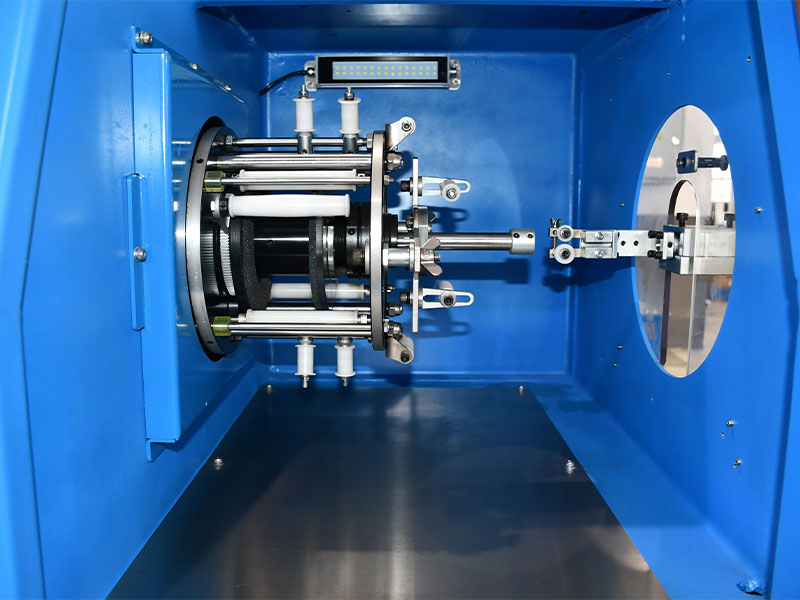

● Głowica taśmująca maszyny owijającej z trzema serwami 1 1 jednostka

● Owijarka ciągniona o mocy 1 jednostka

● Głowica taśmująca maszyny owijającej z trzema serwami 2 1 jednostka

● Głowica taśmująca maszyny owijającej z trzema serwami 3 1 jednostka

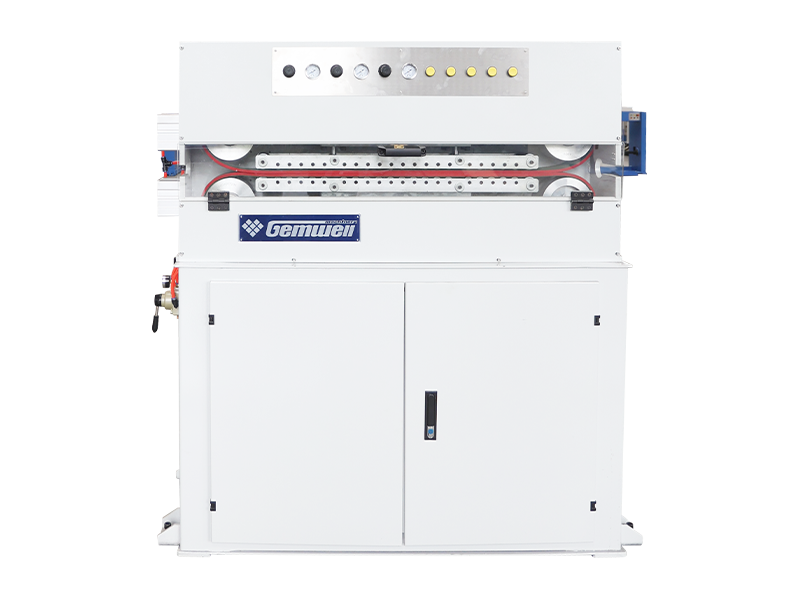

● Piekarnik teleskopowy 1 szt

● Pneumatyczna rura chłodząca z wymuszonym chłodzeniem 1 szt

● Kabestan z pasem kołowym Ø400 1 szt

● Pobieracze rzędu wałów napędowych Ø500 1 szt

● Wskaźnik średnicy 1 jednostka

● Drukarka atramentowa 1 szt

● System sterowania 1 jednostka


SPECYFIKACJE TECHNICZNE

Typ konstrukcji Trzy serwo kontrolery ruchu typu aktywnego maszyna owijająca o stałym napięciu/maszyna owijająca moc (patent nr 202122403949.4A)
Odpowiedni rodzaj drutu Stosowany głównie w szybkich równoległych parach linii przesyłowych sygnału MINI-SAS, QSFP, a także w liniach danych, liniach sterujących, specjalnych kablach i innym owijaniu przewodów.
Obowiązujące materiały AL, MYLAR, FOLIA MIEDZIANA, PTFE itp.
Odpowiednia średnica drutu Optymalny zakres: Ø0,4-1,5 mm
Specyfikacja produktu Optymalny zakres: Ø0,5*1,0-1,6*3,2 mm
Maksymalna prędkość MAX2500RPM (bez obciążenia), rzeczywista prędkość rozruchu jest ustawiana zgodnie z wymaganiami drutu
Zakres prędkości drutu 1-25 m/min, zakres prędkości różni się w zależności od rodzaju drutu.
Średnica zewnętrzna szpuli taśmy Optymalny zakres: OD Ø180*Wysokość 100
Szerokość taśmy 1,5-15 mm
Wewnętrzna średnica szpuli z taśmą Uniwersalny 30/50,8/76
Pakowanie 3-30mm, ustawienie programu
Zakres napięcia 1N-30N/100g-3000g
Główna moc silnika Silnik serwo o mocy 3KW
Moc tapowania Silnik serwo o mocy 1,8 kW
Napięcie taśmy owijającej Silnik serwo o mocy 1,3 kW
Moc odbioru Silnik serwo o mocy 0,4 kW
Moc spłaty Silnik przekładniowy o mocy 0,4 kW
Moc odbioru Uzwojenie trybu momentu obrotowego silnika serwo o mocy 0,8 kW, tancerz bez naprężenia
Moc przemieszczenia uzwojenia Sterownik ruchu serwo o mocy 0,4 kW
Długość taśmy 1 szpula 3 szpule, bez przecinania drutu przy wymianie szpuli
Kontrola taśmy Automatyczne wyłączanie, gdy taśma jest bliska wyczerpania i uszkodzenia.
Forma do owijania taśmą Wewnętrzna forma taśmy jest przymocowana do centralnego przewodu, zewnętrzna forma koła prowadzącego drut jest przymocowana do rury przechowującej taśmę. Obie formy są wysuwane i ruchome.
Dokładność owijania taśmy Tolerancja podziałki: ± 1%, tolerancja napięcia: ± 1%.
Współczynnik nakładania się 0-80%, ustawienie programu
Zarządzanie formułami Produkcja cyfrowa, napięcie, średnica zewnętrzna, podziałka, S/Z, odległość między rzędami, ciśnienie powietrza i inne dane mogą być przechowywane w sterowniku PLC.
Ustawienie napięcia Elementami napinającymi taśmę owijającą/odwijającą/odbierającą/owijającą są serwomotory, proces SOP przechowywany jest w PLC.
Ochrona bezpieczeństwa Zgodność ze standardami CE, z automatycznym wykrywaniem i przewidywaniem temperatury/wibracji/hałasu/ciśnienia.




CECHY PRODUKTU

● Wysoka produktywność: Obracający się korpus jest wyważony statycznie i dynamicznie w celu testowania i korygowania. Podczas pracy maszyna ma niewielkie wibracje i niski głos. Wrzeciono nie wytwarza ciepła podczas długotrwałej, ciągłej pracy z dużą prędkością. Ma wysoką wydajność produkcji i opłacalność.

● Stabilne napięcie: Trzy serwomotory zapewniają moc odpowiednio do precyzyjnego sterowania ruchem ramy obrotowej, podajnika materiału taśmowego i tancerki napinającej.

Eliminowane są różne czynniki wpływające, takie jak zmiany średnicy szpuli lub podkładki materiału oraz opór powietrza, co skutkuje stabilnym napięciem.

● Dokładny skok: Przyjmując główny kabestan za wzorzec ruchu, główny kabestan i każda rama obrotowa wykorzystują serwosterownik ruchu do precyzyjnego blokowania sterowania ruchem, dzięki czemu można uzyskać dokładny skok owijania przy dowolnej prędkości.

● Oszczędność pracy: Urządzenie zaciskowe jest zainstalowane na końcu wlotu drutu każdej głowicy owijającej. Siłę docisku można regulować bez uszkadzania drutu; drut można wyciągnąć w odwrotnym kierunku; Zarządzanie trybem konfiguracji, pobieranie formuły SOP jednym kliknięciem, przygotowanie do uruchomienia jednym kliknięciem i uruchamianie jednym kliknięciem; Zatrzymaj się i wyłącz, gdy taśma zostanie zerwana/wykończona/odmierzona, inteligentne sterowanie, oszczędzające siłę roboczą.

● Niski wskaźnik awaryjności: brak pierścienia zbierającego, brak szczotek węglowych, za wyjątkiem regularnej wymiany części zużywających się rolki prowadzącej taśmę, niska awaryjność.

● Łatwa konserwacja: Korzystanie ze sterowania magistralą Profinet, szybka transmisja sygnału, niski poziom zakłóceń, możliwość zdalnego wykrywania usterek. Rozwiązywanie problemów i konserwacja są dostępne niezależnie od tego, czy maszyna znajduje się w dowolnym kraju na świecie, o ile istnieje sieć komunikacyjna, wówczas można świadczyć szybkie usługi zdalnej konserwacji.
