Maszyna do skręcania tylnej skrętki do kabla sieciowego

Zintegrowana skręcarka typu back skrętka do kabla sieciowego

W procesie skręcania pary drutów bardzo ważna jest dokładność skoku oraz szczelność skojarzonej pary drutów, które mają znaczący wpływ na właściwości elektryczne i fizyczne gotowego kabla. Maszyna ta jest wyposażona w niezależny kołowrotek w kabestanie kątowym głównej części skręcającej. Moc silnika koła obrotowego przenoszona jest z zewnątrz łuku kątowego do wnętrza poprzez mechaniczną przekładnię w obracającym się wale głównym, co pozwala uniknąć zawodnych czynników powodowanych przez tradycyjną przekładnię ze szczotkami węglowymi. Dodatkowo silnik kabestanu i silnik obracający się pod kątem działają synchronicznie poprzez sterowanie blokadą elektryczną, uzyskując w ten sposób bezstopniową, precyzyjną elektroniczną kontrolę nachylenia. Skok skrętu można ustawić cyfrowo i uformować stabilnie i dokładnie. Ponadto w przypadku skręcania wstecznego zastosowano konstrukcję łuku z kątem obrotowym, która przekształca tradycyjny pasywny obrót i zewnętrzną siłę splotu w aktywny obrót i skręcenie dwóch drutów rdzeniowych pod połączonym działaniem skrętu tylnego i siły skręcającej. Wewnętrzne naprężenie skręcające i zewnętrzne naprężenie skręcania znoszą się wzajemnie, tak że naprężenie obrotowe skręconego produktu od wewnątrz na zewnątrz znoszą się wzajemnie do zera. Po skręceniu oba druty rdzeniowe są ściśle dopasowane bez przerw i są naturalnie proste i pozbawione siły odbicia. Utrzymanie stabilnej struktury fizycznej może prowadzić do stabilnych parametrów elektrycznych.

Zapytanie +
PRZEDV：Maszyna do skręcania zwrotnego skrętki typu dzielonego do kabla sieciowego
NASTĘPNY：Brak następnego produktu
Product Details

KOMPONENTY

● Ø500 Pozioma, górna i dolna, podwójna szpula, kołyska portalowa, bezwałowa, 2 jednostki
● Stojak wypłaty typu Back Twist 2 jednostki
● Ø500 Twister parowy o podwójnym skoku o stałym napięciu 1 szt
● System sterowania 1 jednostka
● Peryferyjne urządzenia pomocnicze można dostosować.


SPECYFIKACJE TECHNICZNE

Struktura wypłat Pozioma, górna i dolna, podwójna szpula, bezwałowa kołyska portalowa, zwrotnica łukowa o podwójnym skoku, zwrotnica zwrotna.
Struktura odbioru Poziomy bezwałowy odbiór kołyski portalowej, skręcanie par łukiem o podwójnym skoku.
Ogólna konstrukcja maszyny Spłata skrętu zwrotnego i odbiór skrętu są ułożone jeden po drugim, w ramach zintegrowanej struktury. Zarówno strona wypłaty, jak i odbioru są wyposażone w drzwi do operacji wypłaty i odbioru szpul.
Odpowiedni rodzaj drutu Używany głównie do KABLA LAN CAT5, CAT5E, CAT6A, CAT7, CAT8 i innych przewodów, ale także do innych przewodów do transmisji sygnału, które wymagają testów elektrycznych.
Specyfikacja drutu rdzeniowego Zakres: Ø0,6-2,0 mm, poza tym zakresem, można dostosować
Zewnętrzna średnica skrętki zakres: Ø1,2-4,0 mm, poza tym zakresem można dostosować.
Stracona matryca Standardowy rozmiar OD formy wynosi 25
Metoda skrętu pleców Osiągnięcie skręcenia lub wstępnego skręcenia, skręcanie oznacza, że ​​łuki maszyny wypłaty i para skrętów obracają się w przeciwnych kierunkach; wstępne skręcanie odnosi się do tego samego kierunku obrotu maszyny wypłacającej i skrętu pary i można je wybrać na ekranie dotykowym.
Stosunek skręcania/skręcania wstępnego 0-120%, regulacja płynna i płynna, ustawiana na ekranie dotykowym, automatyczne sterowanie PLC, automatyczne śledzenie prędkości skręcania/powrotnego skręcania.
Kierunek skrętu S/Z
Prędkość obrotowa wypłaty Rzeczywista prędkość uruchamiania jest ustawiana zgodnie z wymaganiami różnych gatunków drutu, maksymalnie 2000 obr./min/4000 TPM (bez obciążenia).
Prędkość obrotowa odbioru Rzeczywista prędkość uruchamiania jest ustawiana zgodnie z wymaganiami różnych gatunków drutu, maksymalnie 2000 obr./min/4000 TPM (bez obciążenia).
Zakres prędkości drutu Wzór na obliczenie prędkości linii: Prędkość skręcania łuku x 2 x skok / 1000 = m/min. Maksymalna prędkość maksymalna wynosi 100 m/min.
Drut skręcony Optymalny zakres: 5,0-50,0 mm, z dokładnością do jednego miejsca po przecinku, z płynną regulacją poziomu, wybieraną na ekranie dotykowym.
Dokładność skoku Dokładność podziałki ±0,3 mm podczas produkcji ze stałą prędkością, ±0,5 mm podczas uruchamiania/wyłączania.
Materiał w kształcie kokardki Standardowym używanym materiałem jest taśma stalowa 65Mn z ceramicznymi oczkami, którą można dostosować do lekkiego łuku z włókna węglowego.
Opłacalna moc łuku Standardowa konfiguracja to 2-5,5 kW silnik inwerterowy, który można również dostosować do silników serwo.
Przejmij moc łuku Standardowa konfiguracja to silnik inwerterowy o mocy 3,7 kW, który można również dostosować do silnika serwo.
Hamowanie dziobu na linkę Hamulce elektromagnetyczne
Typ kabestanu W podwoziu kołyski portalowej wbudowany jest podwójny kabestan
Średnica koła kabestanu Ø185, 5-rowkowy aluminiowy wałek kabestanowy pokryty gumą. 5-rowkowy dzielony aluminiowy wałek napędzany.
Moc kabestanu Standardowa konfiguracja to silnik inwerterowy o mocy 1,5 kW, który można również dostosować do silnika serwo.
Specyfikacja wypłaty Model Ø500, kompatybilny z Ø400, koła narzędziowe ABS.
Specyfikacja odbioru Model Ø500 jest kompatybilny z Ø400. Koła narzędziowe ABS
Wewnętrzny otwór szpuli Standardem jest Ø56mm, inne rozmiary można dostosować.
Podnoszenie wrzeciona szpuli Elektryczne podnoszenie, ładowanie deskorolki i rozładunek szpuli.
Metoda dokręcania szpuli Mocna elastyczna szpula napinająca zespół cylindra, siła dokręcania> 200 KG, z zabezpieczeniem samoblokującym, pneumatyczna szpula zwalniająca
Masa ładowania szpuli MAX300KG
Opłacalna moc bębna Standardowa konfiguracja to silnik z reduktorem biegów o mocy 2–0,75 kW, który można również dostosować do silnika serwo.
Moc szpuli odbiorczej Standardowa konfiguracja to silnik z reduktorem biegów o mocy 0,75 kW, który można również dostosować do silnika serwo.
Układ pozycji drutu odbierającego Standardem jest 30 jednostek wałka poprzecznego z polerowanym prętem, które można dostosować do rzędów kontrolerów ruchu serwo.
Moc układu położenia drutu Kontroler ruchu serwo o mocy 0,2 kW można dostosować.
Wykrywanie wyczerpania materiału płatniczego Alarm i automatyczne zatrzymanie, gdy drut się skończy / alarm i automatyczne zatrzymanie, gdy drut zostanie przerwany.

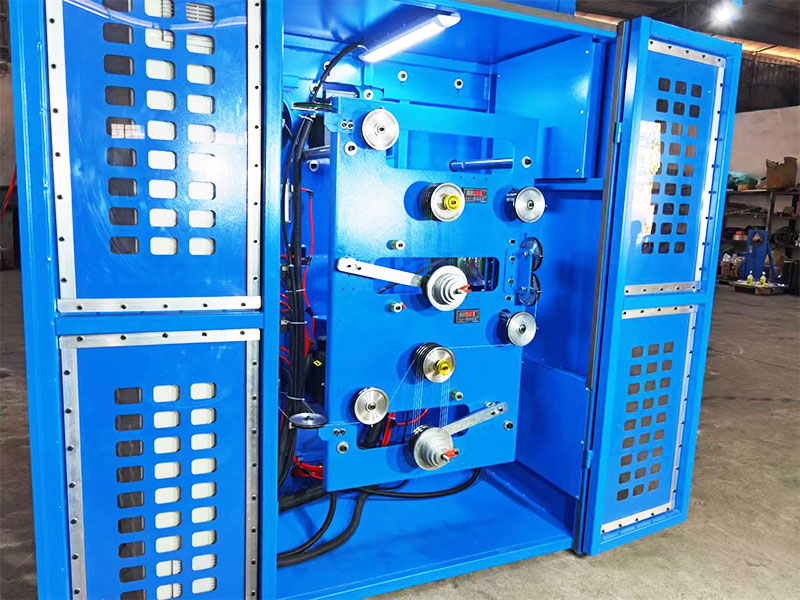

Typ napinający Standardem jest regulacja napięcia poprzez przesuwanie lub dodawanie obciążników wyważających, PID kontroluje prędkość spłacania lub nawijania lub dostosowuje go w celu regulacji napięcia za pomocą serwomotoru.
Zakres napięcia spłacania 3N-30N/0,3kg-3kg/300g-3000g
Zakres napięcia odbioru 5N-50N/0,5kg-5kg/500g-5000g
Dokładność napięcia ±25g
Wyświetlanie napięcia Typ komunikacji, cyfrowy czujnik ciśnienia, alarm przekroczenia napięcia i automatyczne wyłączanie.
Zarządzanie formułami Niestandardowy system zarządzania recepturami umożliwia wprowadzanie do sterownika PLC takich danych, jak napięcie, temperatura, średnica zewnętrzna, podziałka, S/Z, odległość nawoju drutu i ciśnienie barometryczne, co wspomaga gromadzenie i import danych do produkcji cyfrowej.
Ochrona bezpieczeństwa Automatyczne wykrywanie i przewidywanie temperatury/wibracji/hałasu/ciśnienia można dostosować do standardowej konstrukcji CE/CSA/UL.
Wykrywanie iskier Można dostosować, dodając tester iskier
Standardy zasilania Standardem jest zasilanie 3-fazowe 380 V/50 Hz, a zasilanie można dostosować do różnych krajów i regionów.
Inteligentne oprogramowanie Możliwość dostosowania w celu dodania oprogramowania „najlepsza funkcja automatycznego dopasowywania prędkości produkcji”, aby jednocześnie osiągnąć wydajność produkcji i jakość produktu.
Urządzenie do usuwania nadmiaru oleju z drutu rdzeniowego Można dostosować i dodać urządzenie do oliwienia drutu rdzeniowego. Izolacyjny drut rdzeniowy pokryty jest lotnym olejem smarującym, aby zmniejszyć tarcie podczas skręcania pary drutów.




CECHY PRODUKTU

● Duża prędkość: Skrzynia wrzeciona jest odprężana i wyżarzana, jest trwała i nie odkształca się. Obrotowy łuk kątowy jest wyważony statycznie i dynamicznie wyważony do testowania i korygowania. Ma małe wibracje i niski poziom hałasu. Wrzeciono nie wytwarza ciepła podczas długotrwałych, ciągłych operacji z dużą prędkością, a prędkość obrotowa wrzeciona jest duża.

● Mniej zajmowanego miejsca: Przyjmuje zintegrowaną strukturę, która oszczędza ponad 50% pracy w porównaniu z tradycyjną skręcarką typu split z powrotem typu skrętka.

● Stabilne napięcie: Serwomotor można dostosować jako element napinający. Po ustawieniu całkowitego napięcia nawijania, inteligentnie oblicza się napięcie naprężenia dwóch drutów rdzeniowych, a prędkość nawijania i nawijania są precyzyjnie kontrolowane przez sterownik ruchu serwo, uzyskując w ten sposób stabilne napięcie.

● Dokładny skok: Jedyny na świecie „precyzyjny mechanizm przenoszenia mocy zewnętrznej i wewnętrznego kabestanu” przenosi moc silnika na zewnątrz kabestanu kątowego na koło kabestanu wewnątrz kabestanu kątowego poprzez złożony mechaniczny mechanizm przekładni. Mając główny kabestan jako wzorzec ruchu, należy zastosować serwosterowniki ruchu zarówno dla łuku kąta skrętu, jak i głównego kabestanu, aby zapewnić precyzyjną kontrolę ruchu łańcucha i uzyskać precyzyjny skok przy dowolnej prędkości.

● Oszczędność pracy: Wyposażona w elastyczną nawlekacz, może płynnie przechodzić przez węzeł obrotowy łuku kątowego, a nawlekanie można wykonać w ciągu 1 minuty. Drut można wycofywać w odwrotnym kierunku za pomocą panelu sterowania, oszczędzając pracę.

● Inteligentny: Zarządzanie trybem dystrybucji, pobieranie receptur SOP jednym kliknięciem, przygotowanie do uruchomienia jednym kliknięciem, uruchamianie jednym kliknięciem; dynamiczne sprzężenie zwrotne dotyczące skoku skręcenia, współczynnika skręcenia wstecznego, wykrywanie usterek/wykrywanie rozłączenia/zatrzymanie po osiągnięciu poziomu licznika, inteligentny panel sterowania

● Niski wskaźnik awaryjności: Wszystkie elementy sterowania elektrycznego w kabłąku kątowym są zainstalowane na uchwycie, a wszystkie sygnały są sterowane elektrycznie w zamkniętej pętli wewnątrz kabłąka. Pierścień kolektora szczotki węglowej zapewnia zasilanie trójfazowe wyłącznie wewnątrz łuku kątowego splotu, bez przesyłania sygnałów, aby uniknąć słabego kontaktu, zakłóceń i niskiego wskaźnika awaryjności.

● Łatwa konserwacja: Klienci spoza Chin mogą dostosować się do potrzeb sterowania magistralą Profinet, która zapewnia szybką transmisję sygnału i niski poziom zakłóceń.

Rozwiązywanie problemów i konserwacja są dostępne niezależnie od lokalizacji maszyny w dowolnym kraju lub regionie na całym świecie, pod warunkiem, że istnieje sieć komunikacyjna, co umożliwia szybkie zdalne wykrywanie usterek, rozwiązywanie problemów i usługi konserwacyjne.
