Maszyna do wytłaczania drutów i osłon kabli

Linia do wytłaczania osłony silikonowej

Linia do wytłaczania osłon silikonowych to sprzęt niestandaryzowany z możliwością dostosowania. Główny model maszyny ma zazwyczaj 50-120 mm. Nadaje się do wytłaczania osłony drutu usieciowanego silikonem w wysokiej temperaturze. Temperatura wytłaczania SILIKONU jest niska. Wytłaczany materiał nie ma wytrzymałości mechanicznej. Po napromieniowaniu w naczyniu do spiekania w wysokiej temperaturze wewnętrzne cząsteczki materiału gumowego ulegają usieciowaniu i zestaleniu. Usieciowana warstwa osłony ma wysoką elastyczność, odporność na wysoką temperaturę, odporność na tarcie i inne właściwości. Wytłaczarka płaszczowa charakteryzuje się następującymi cechami: ciągłe i stabilne wytłaczanie materiału za pomocą ślimaka, wystarczające chłodzenie rury doprowadzającej materiał bez nagrzewania, płynne podawanie bez zastojów, wygodna i szybka regulacja odchylenia głowicy maszyny, energooszczędny i termoizolacyjny zbiornik do spiekania oraz automatyczne podnoszenie i opuszczanie naczynia do spiekania w celu oszczędzania pracy, gładka powierzchnia osłony bez śladów zamykania formy i gładka powierzchnia bez cząstek, gładkie koło prowadzące bez uszkodzeń drut, stabilna średnica i tolerancja drutu, stabilne napięcie nawijania i nawijania, zmiana szpul nawijania i nawijania bez zatrzymywania maszyny, oszczędza strukturę pochłaniania pracy i piękną siatkę drucianą nawijania itp. Różni użytkownicy będą mieli różne potrzeby przy zamawianiu tej maszyny. Nasza firma może pomóc w spersonalizowanym dostosowaniu do potrzeb użytkownika. Jeśli chodzi o sprzęt, możemy zapewnić użytkownikom wybór różnych modeli i podstawowych marek akcesoriów. Jeśli chodzi o oprogramowanie do sterowania elektrycznego, możemy również zapewnić ekonomiczne i praktyczne lub najbardziej zaawansowane metody sterowania elektrycznego. Ze względu na różne konfiguracje ogólne cena tej maszyny również znacznie się różni. Dlatego głównym czynnikiem determinującym cenę tej maszyny jest pozycjonowanie poziomu konfiguracji produktu użytkownika. Ponadto, ponieważ ten produkt jest niestandaryzowanym, dostosowanym do indywidualnych potrzeb sprzętem wyprodukowanym w niewielkiej partii, projektowanie, produkcja, instalacja i cykl debugowania zajmują więcej czasu. Użytkownicy muszą zarezerwować wystarczającą liczbę cykli zaopatrzenia, aby osiągnąć idealną dostawę produktu.

Zapytanie +
PRZEDV：Brak poprzedniego produktu
NASTĘPNY：Linia do wytłaczania osłon LSZH/XLPE/TPE/TPU
Product Details

KOMPONENTY

● Stojak napinający
● Stojak na wypłaty
● Stojak do prostowania

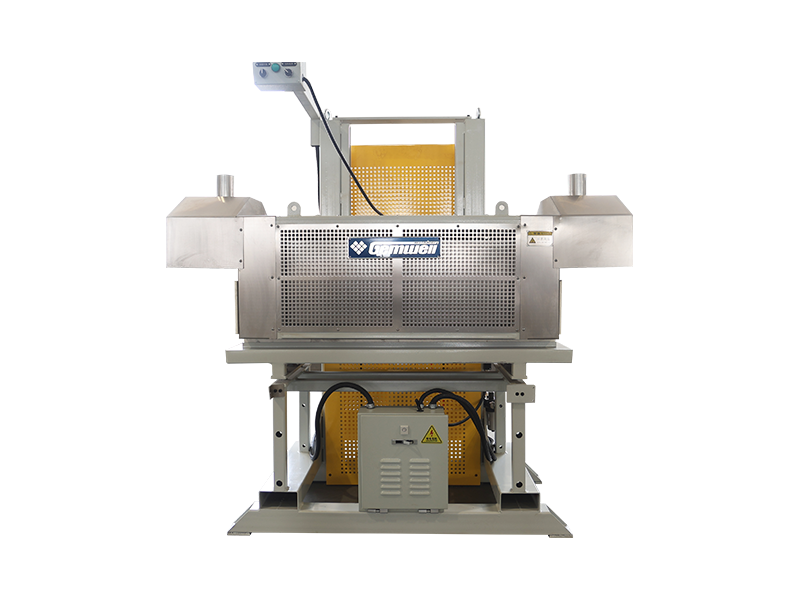

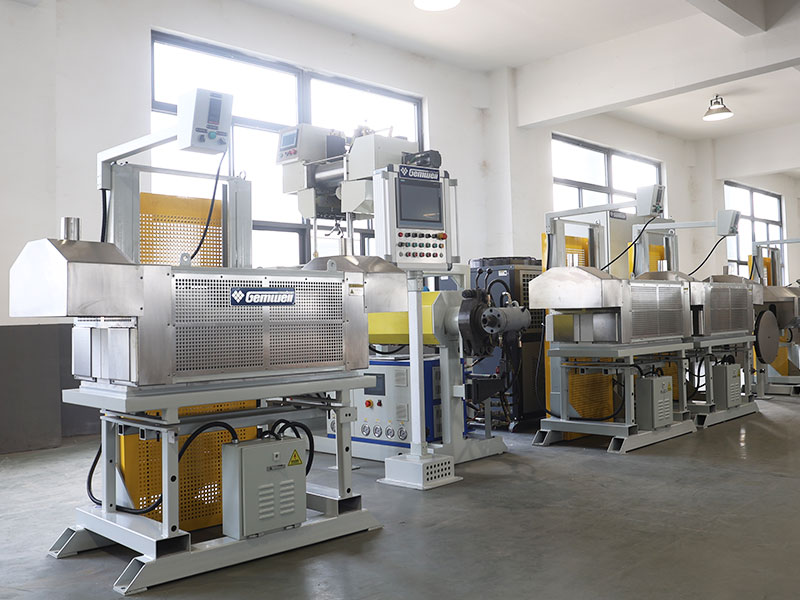

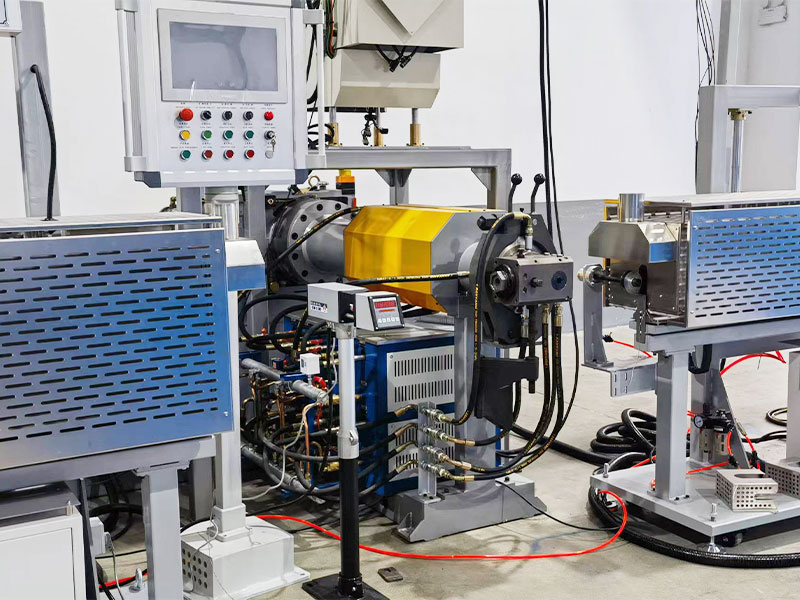

● Podgrzewacz

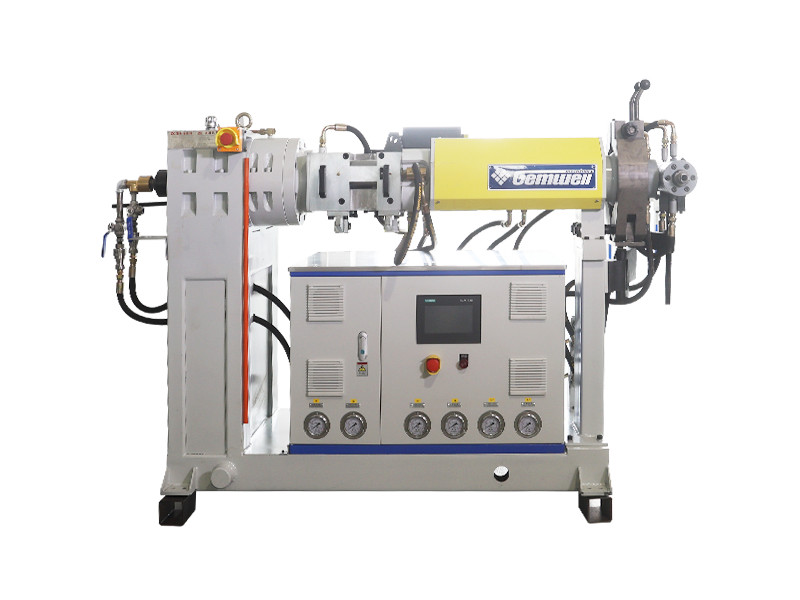

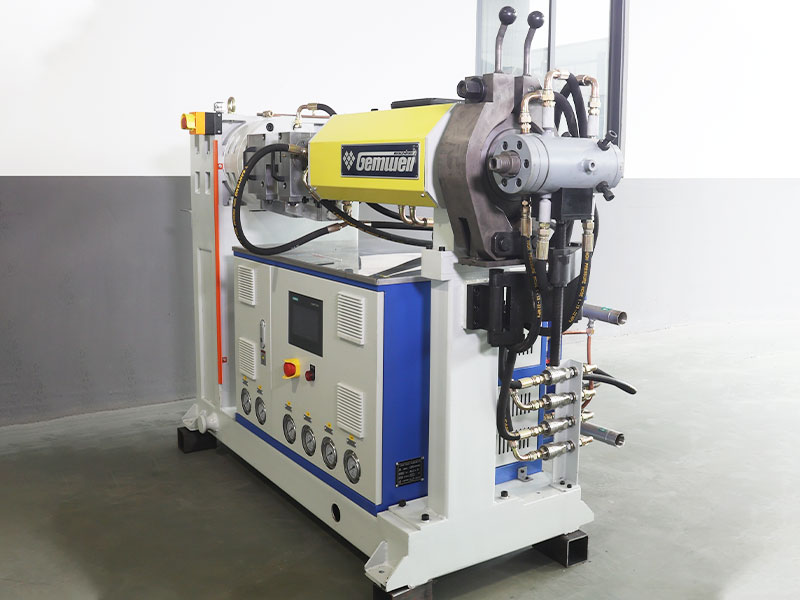

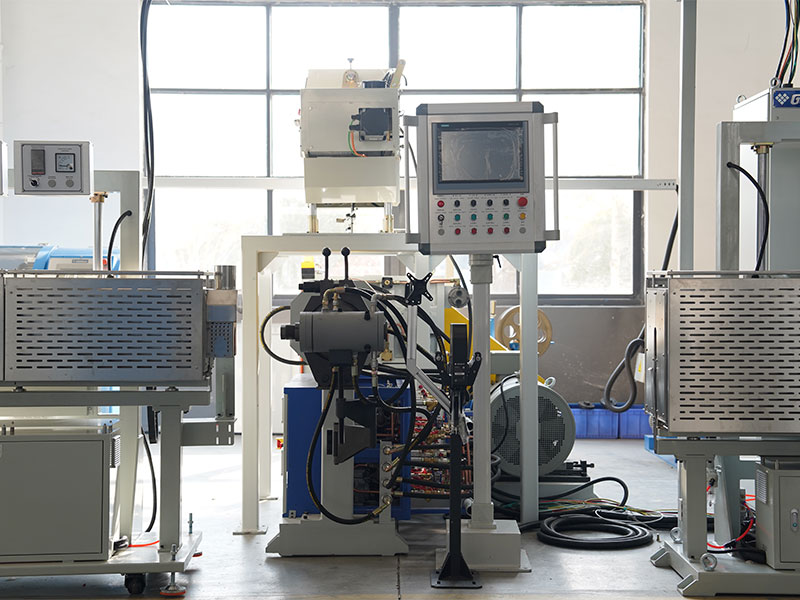

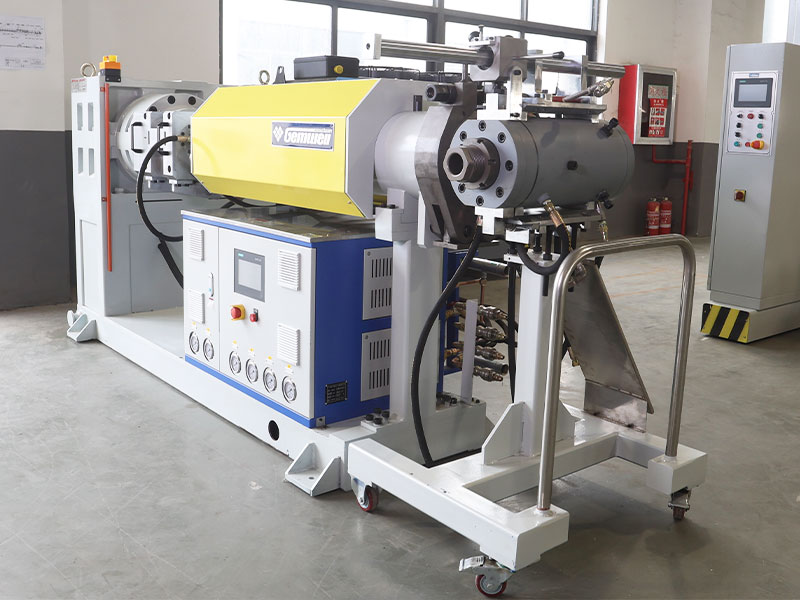

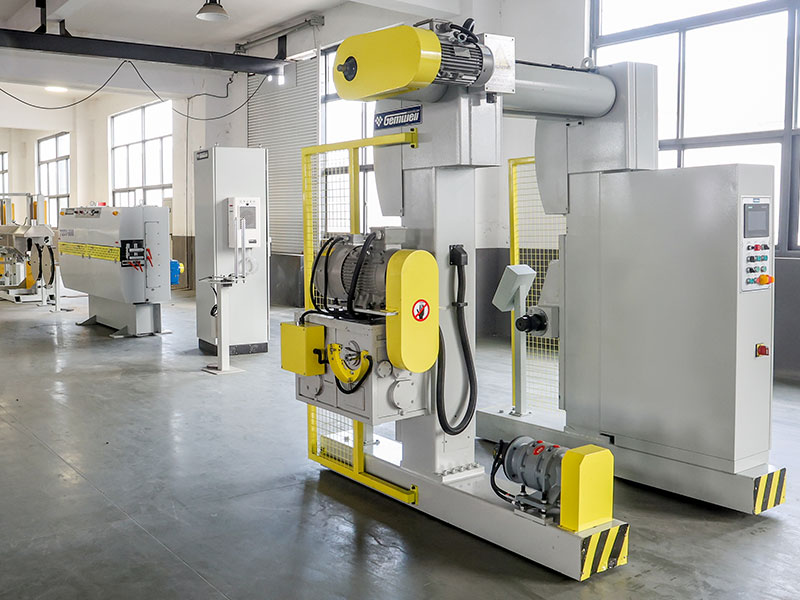

● Główna wytłaczarka
● Głowica wytłaczarki
● Układ chłodzenia wodą obiegową

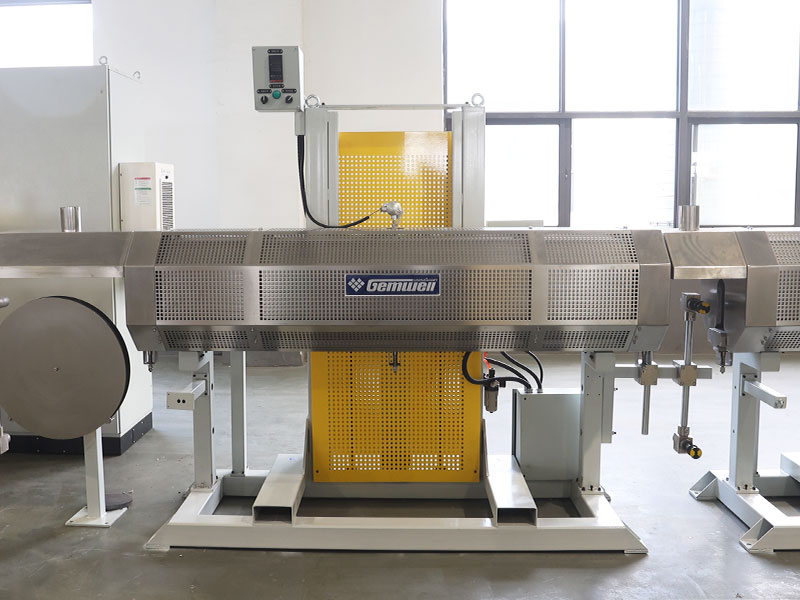

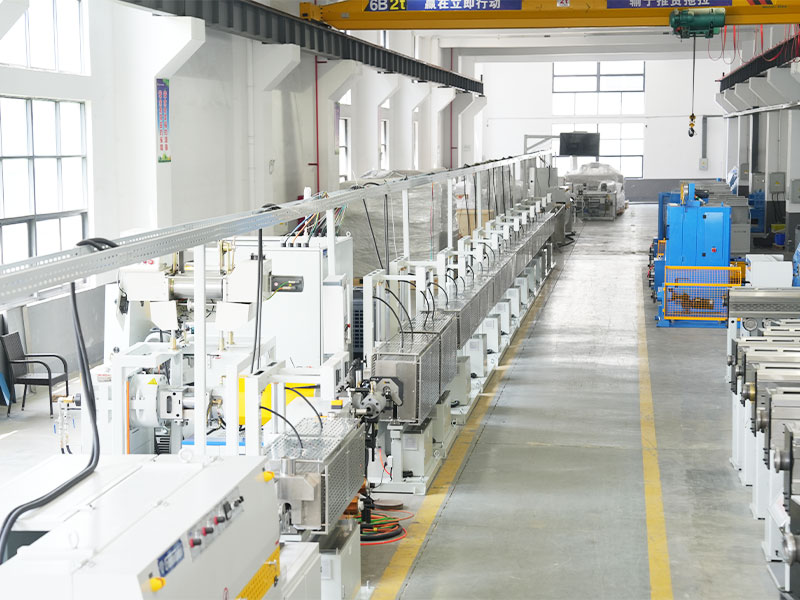

● Piec udarowy
● Piec do spiekania
● Zbiornik na wodę chłodzącą
● Drukarka
● Dysza nadmuchowa powietrza

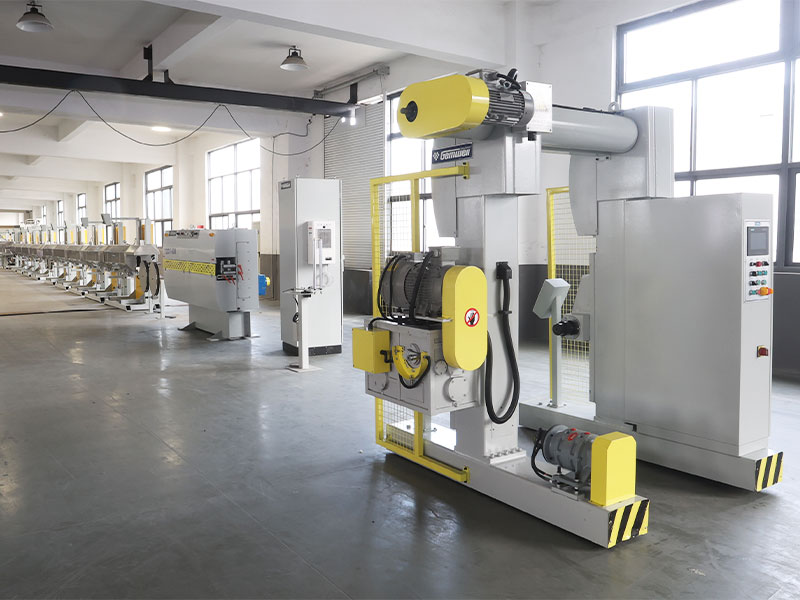

● Kabestan
● Stojak do gromadzenia drutu
● Licznik metrów
● Laserowy miernik średnicy
● Przemysłowy tester iskier częstotliwości
● Obejmować

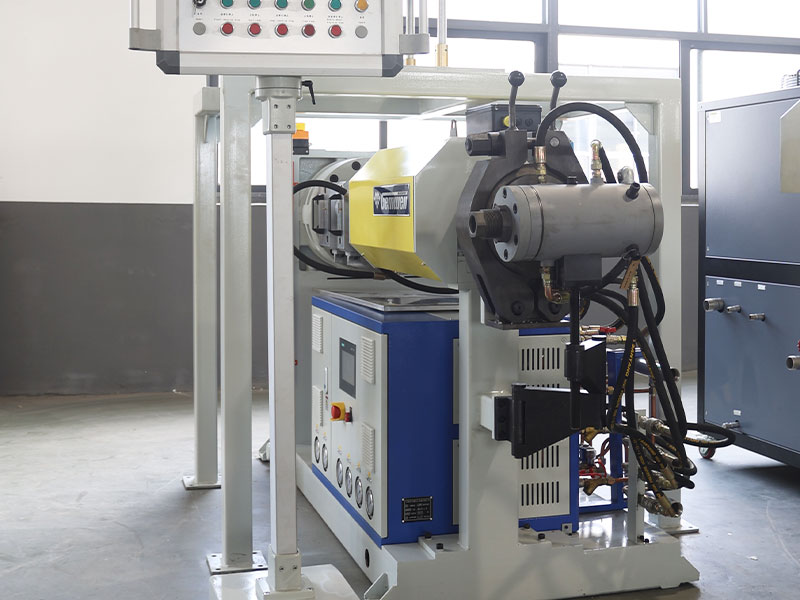

● Skrzynka sterująca energią elektryczną

SPECYFIKACJE TECHNICZNE

Główne parametry techniczne 65 Typ 90 Typ 120 Typ
Odpowiednie typy przewodów Nadaje się do kabla do transmisji danych, kabla komputerowego, kabla wysokiej częstotliwości, kabla zasilania elektrycznego, przewodu zasilającego i innego drutu, który ma być wytłaczany.
Zakres podstawowy Ø1,2-6mm Ø2,5-12mm Ø6-22mm
Gotowa średnica zewnętrzna Ø2,5-7mm Ø3,5-14mm Ø8-25mm
Zakres prędkości drutu 10-200 m/min 10-200 m/min 10-200 m/min
Struktura maszyny Weź głowicę wytłaczarki jako oś środkową, wszystkie części od wypłaty do odbioru są rozłożone liniowo. Standardowa linia do wytłaczania ma wysokość środkową 1 metr i całkowitą długość 20-25 metrów
Typ wypłaty drutu Podstawa bezwałowa, podnoszenie elektryczne. Typ mocy spłacającej można dostosować jako aktywny lub pasywny, a typ stojaka spłacającego można również dostosować, na przykład typ wału/typ kołyski portalowej.
Specyfikacja bębna wypłaty Ř500/Ř630 Ř630/Ř800/Ř1000/Ř1250 Ř800/Ř1000/Ř1250/1600
Moc spłaty Skrzynia biegów silnika o mocy 3,7 kW Skrzynia biegów silnika o mocy 5,5 kW
Typ napięcia wypłaty Pionowa rama napinająca szynę ślizgową, z możliwością dostosowania w innych stylach Rama napinająca dźwignię wału, z możliwością dostosowania w innych stylach
Stojak do prostowania Stojak do prostowania przewodów pięciokołowy, średnica zewnętrzna koła do prostowania przewodów Ø100, wyposażony w skrzynkę narzędziową.
Podgrzewacz Elektryczny piec do suszenia z pionowym podnośnikiem, rurą grzejną ze stali nierdzewnej, moc grzewcza 24KW, możliwość osiągnięcia temperatury od temperatury pokojowej do maksymalnie 800 stopni w czasie krótszym niż 5 minut, długość 1 metr, wyposażony w komunikacyjny moduł temperaturowy, sterowanie SCR, warstwę izolacyjną z krzemianu glinu i zewnętrzną osłonę izolującą temperaturę ze stali nierdzewnej. Służy do suszenia i podgrzewania powierzchni drutu rdzeniowego lub przewodnika, zapobiegając wybrzuszeniom powierzchni podczas kolejnych cykli nagrzewania i można go dostosować za pomocą rur grzewczych na podczerwień.
Wyjście materiału wytłaczarki 70 kg/godz 200 kg/godz 300 kg/godz
Moc wytłaczarki 22KW 37KW 55KW

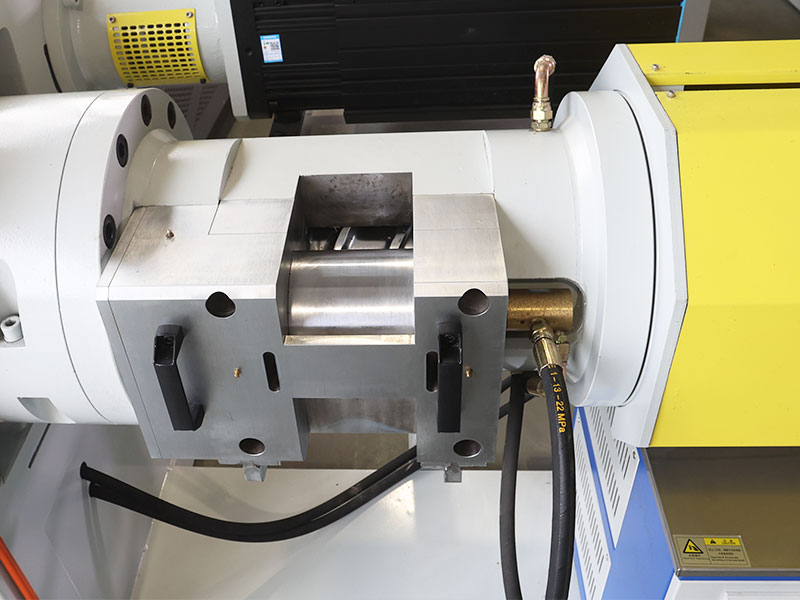

Parametr śruby L/D:14:1, stopień sprężania:1,6
Kontrola temperatury Zbiornik 1 + korpus wytłaczarki 2 + szyjka wytłaczarki 1 + głowica wytłaczarki 1 + śruba 1

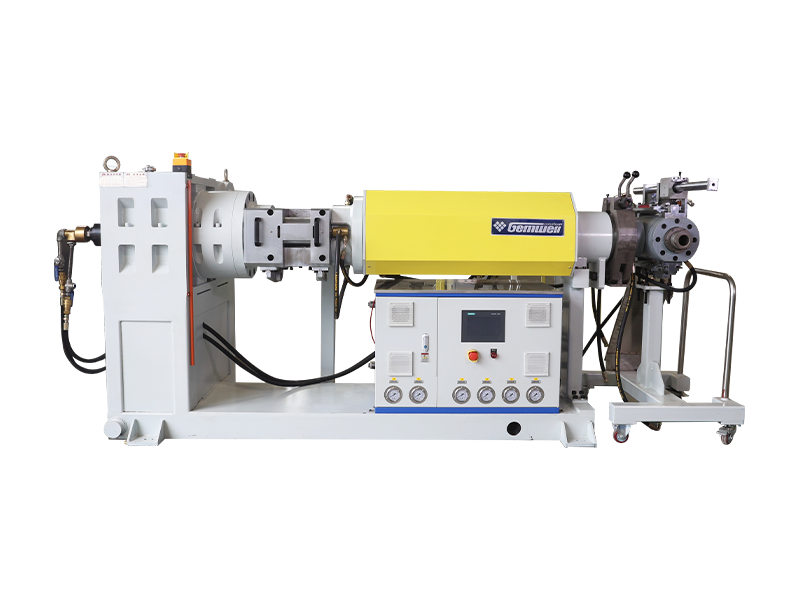

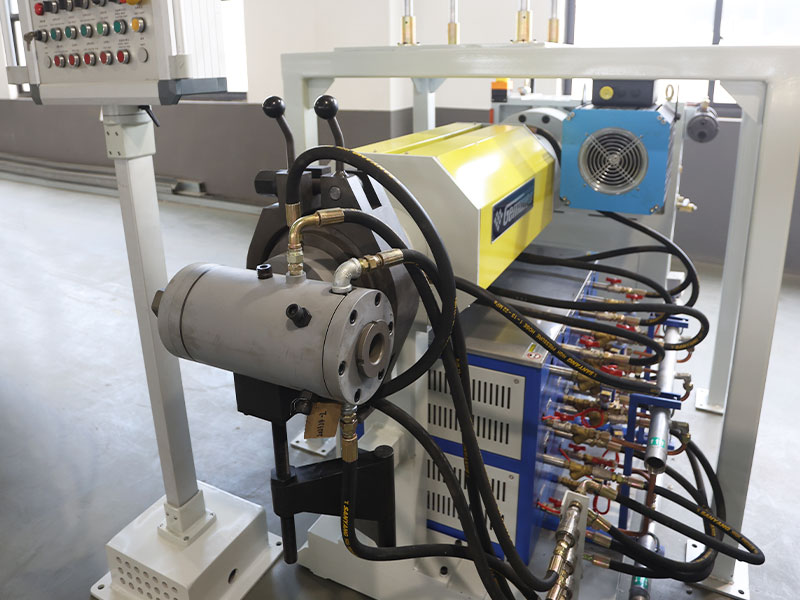

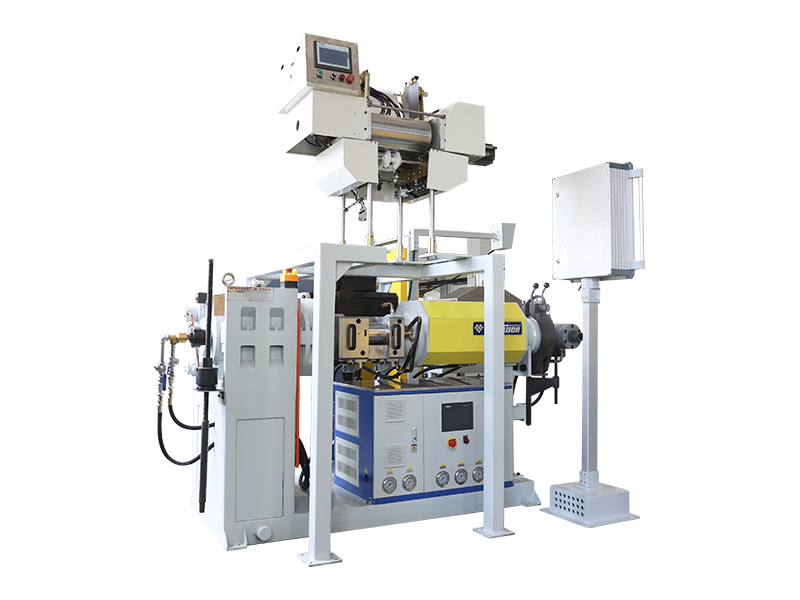

Chłodzenie zbiornika Zewnętrzny spiralny płaszcz wodny lufy jest chłodzony wodą, a wewnętrzna śruba jest również chłodzona wodą. Zbiornik jest chłodzony krążącą wodą, a temperatura jest kontrolowana niezależnie za pomocą urządzenia chłodzącego, aby utrzymać stałą temperaturę.

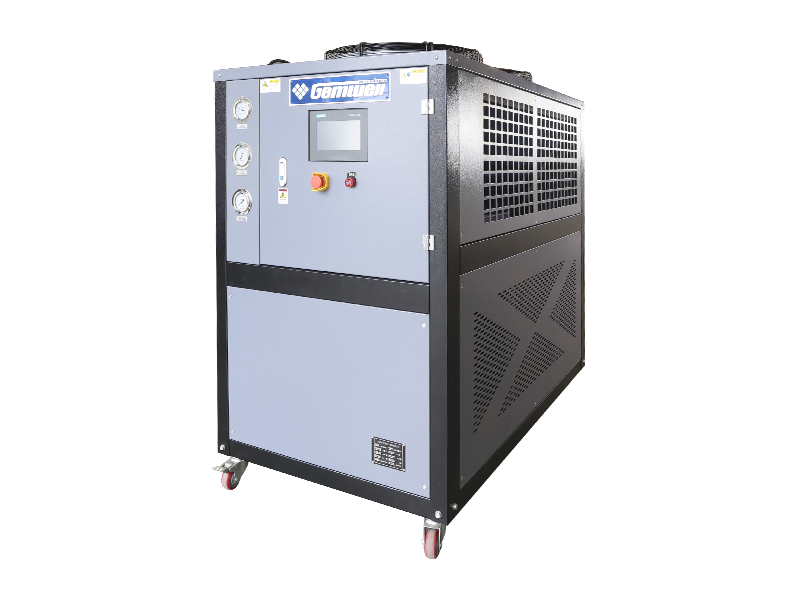

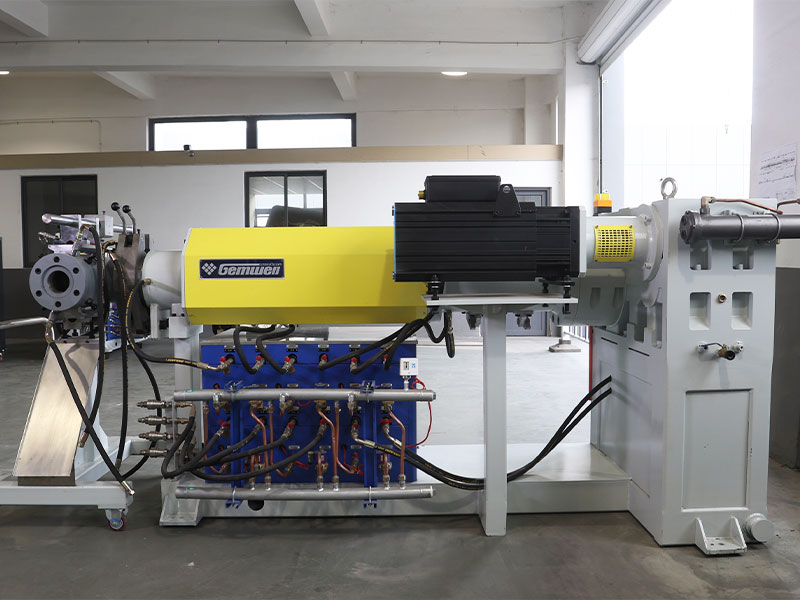

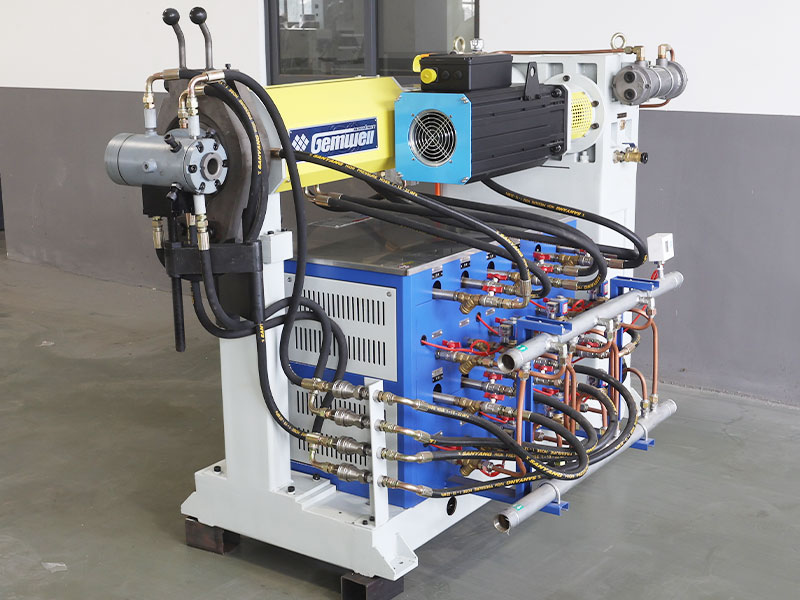

Układ chłodzenia wodą obiegową Każda sekcja wyposażona jest w niezależne chłodzenie wodne, którego woda jest pompowana za pomocą pompy wodnej. Po przekroczeniu ustawionej temperatury dostarczana jest zimna woda, a gorąca woda wraca do agregatu chłodniczego w celu schłodzenia w celu utrzymania stałej temperatury.
Płyta o strukturze plastra miodu Maszyna wykonana ze stali nierdzewnej 316 bez galwanizacji. Posiada wewnętrznie prowadzoną strukturę przepływu, z otworami przepływowymi połączonymi ze sobą za pomocą fazowań, bez martwych narożników. Płytka i kołnierz o strukturze plastra miodu są uszczelnione stożkowym uszczelniaczem, aby zapobiec wyciekom.

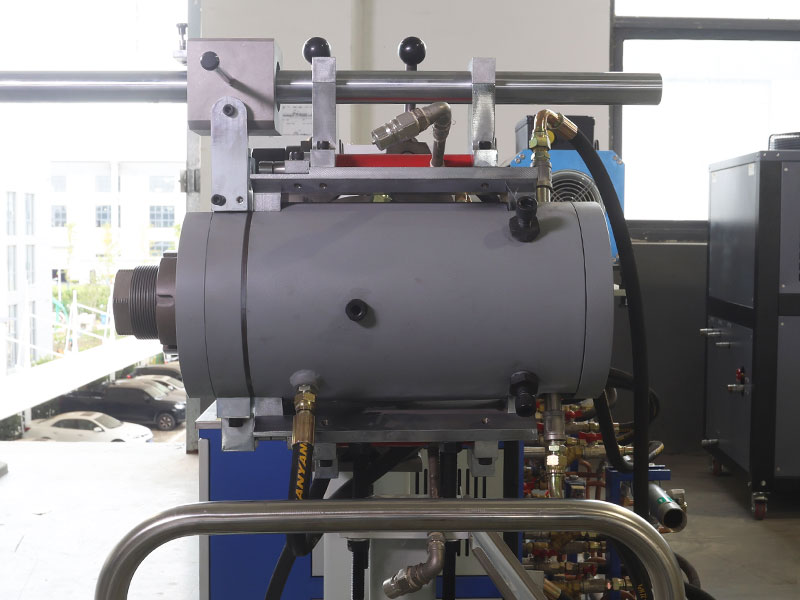

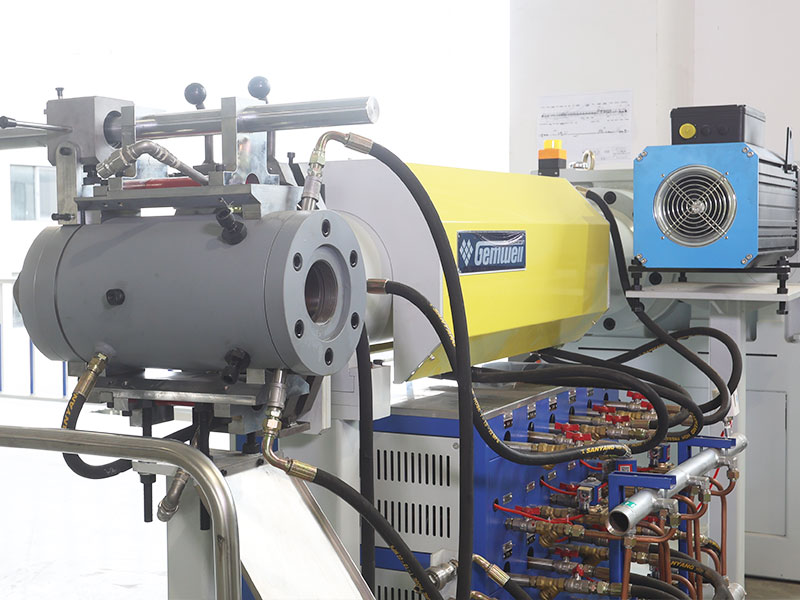

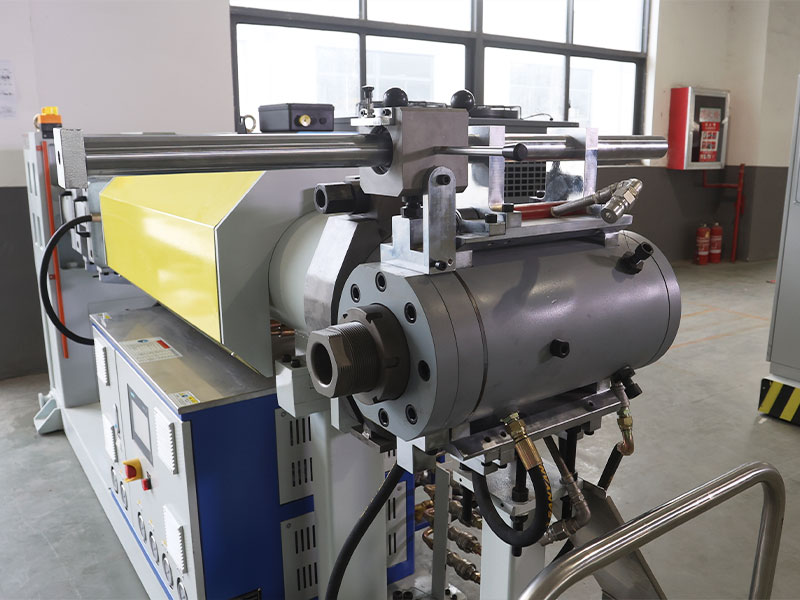

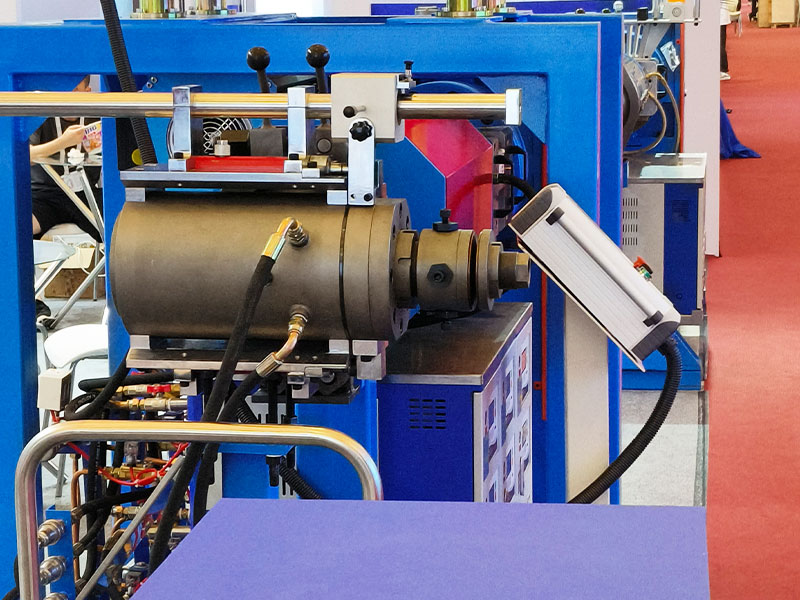

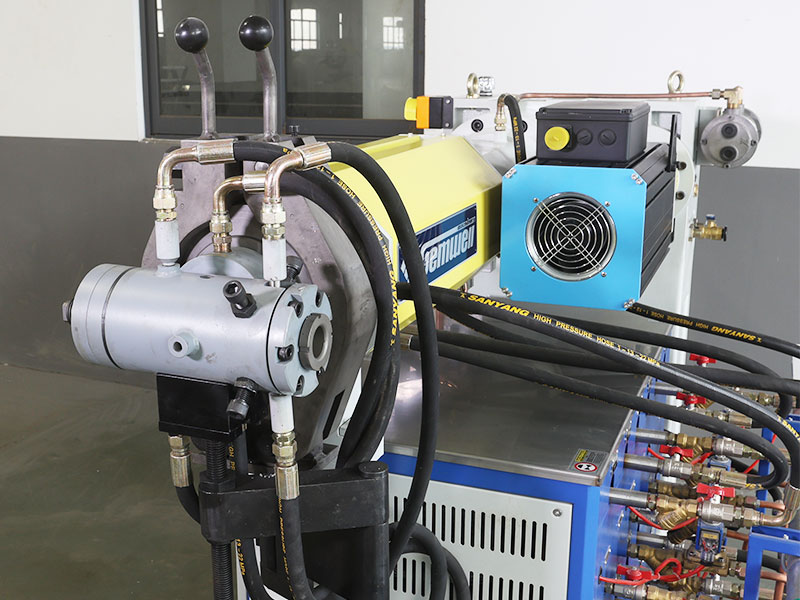

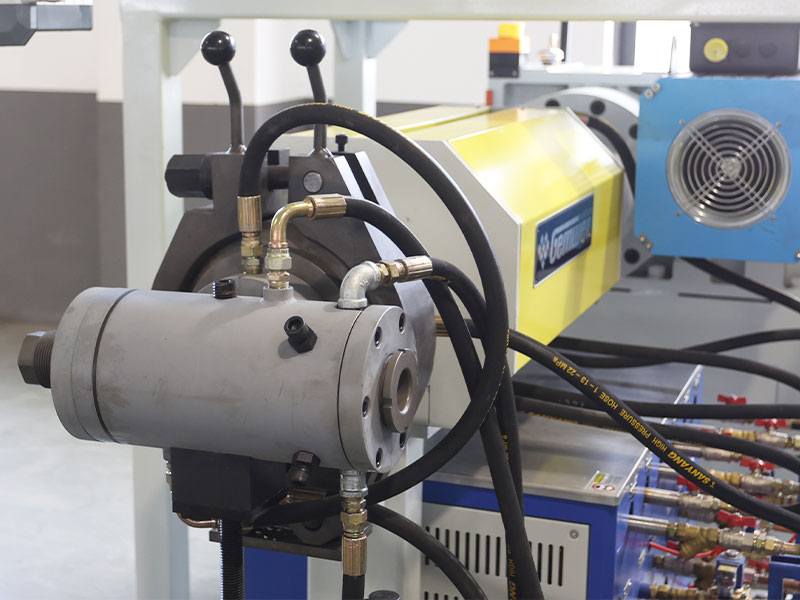

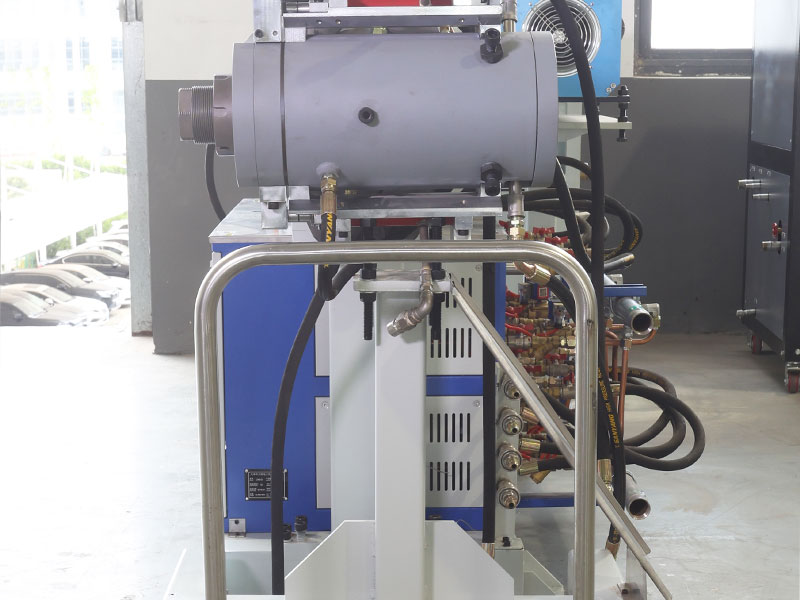

Typ głowy Regulowana głowica maszyny chłodzona wodą. Specyfikacja Hoppera jest dostosowywana do średnicy drutu. Można go zaprojektować ze strukturami jednowarstwowymi / dwuwarstwowymi / z pojedynczym wtryskiem / podwójnym wtryskiem. Można ją również dostosować do typu głowicy wytłaczarki z funkcją automatycznego centrowania.
Marka głowy Głowica maszyny jest produkowana w Chinach i można ją dostosować do innych marek, takich jak EUROTEK, UNITEK, EUROCAB i MICRODIA

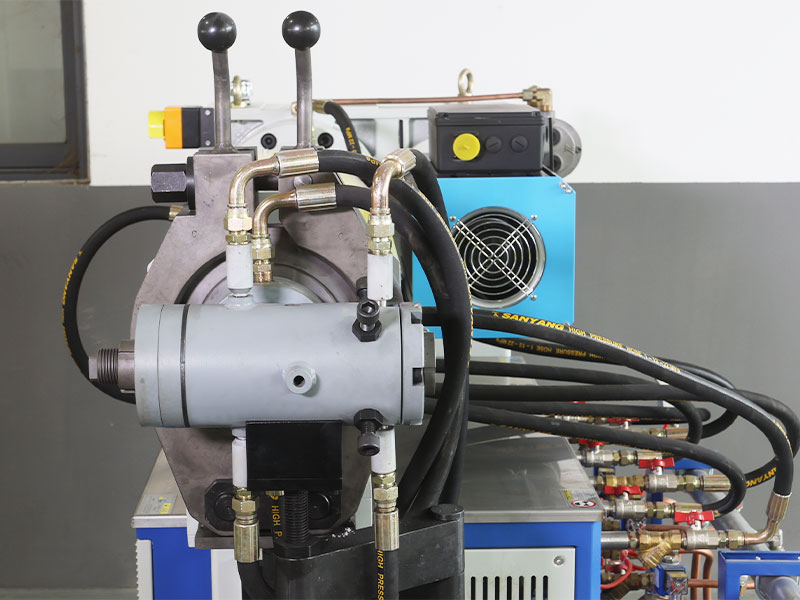

Zacisk na głowę Zacisk głowicy maszyny składa się z dwóch połówek, z zsynchronizowanymi dwoma zestawami śrub dociskowych pręta górnego i dolnego. Może być dołączony klucz jednokierunkowy, a inne rodzaje zacisków głowicy maszyny można dostosować.
Poziom wysokości głowy Przyjmując konstrukcję z podwójnym sworzniem ustalającym kołnierza głowicy, poziom wysokości głowicy pozostaje niezmieniony przez długi czas.

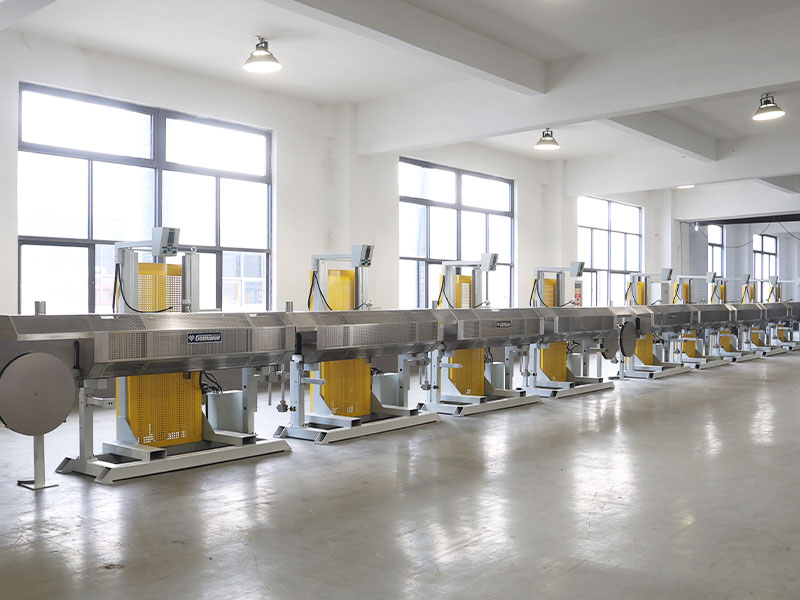

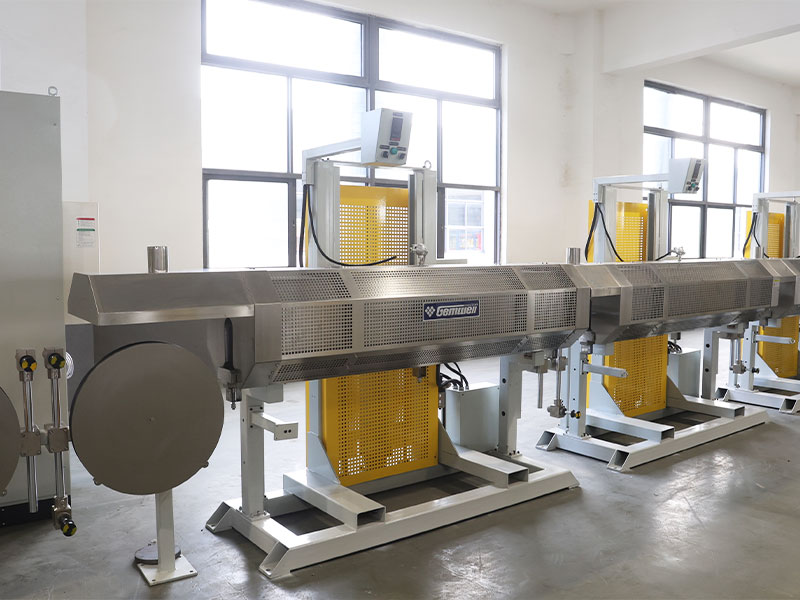

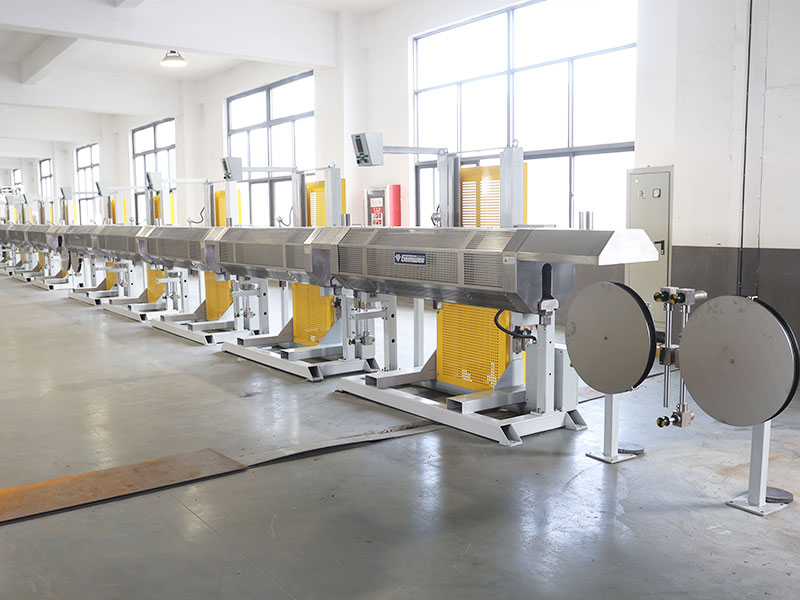

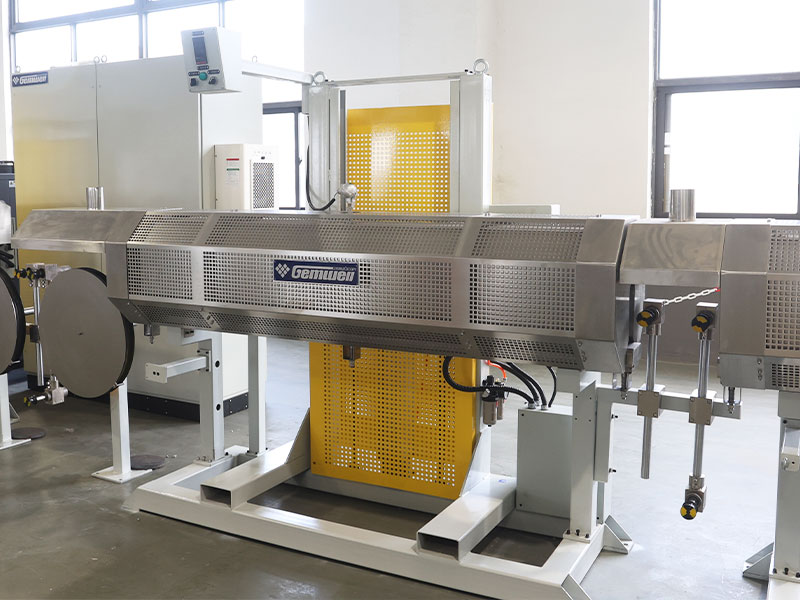

Piec udarowy Suszarka elektryczna pionowa typu winda z rurami grzewczymi na podczerwień o mocy grzewczej 24KW. Osiągnięcie najwyższej temperatury 800 stopni od temperatury pokojowej zajmuje nie więcej niż 5 minut. Ma długość 1 metra. Wyposażony w komunikacyjny moduł temperatury i sterowanie SCR, posiada warstwę izolacyjną z krzemianu glinu i zewnętrzną osłonę termoizolacyjną ze stali nierdzewnej. Służy do szybkiego kształtowania powierzchni kabli po wytłoczeniu, zabezpieczając je przed zarysowaniami i uszkodzeniami powodowanymi przez kolejne nośne koła prowadzące.
Piec do spiekania Suszarka elektryczna pionowa, z rurami grzewczymi ze stali nierdzewnej, o mocy grzewczej 12KW. Osiągnięcie najwyższej temperatury 600 stopni od temperatury pokojowej zajmuje nie więcej niż 5 minut. Podzielona jest na 2-metrowe odcinki. Wyposażony w komunikacyjny moduł temperatury i sterowanie SCR, posiada warstwę izolacyjną z krzemianu glinu i zewnętrzną osłonę termoizolacyjną ze stali nierdzewnej. Wejście i wyjście piekarnika są wyposażone w regulowane przegrody, które ograniczają straty ciepła. Kable przechodzą przez środkową pozycję piekarnika.
Drukarka Drukarkę atramentową z mieszaniem elektrycznym można dostosować za pomocą innych stylów drukowania lub dodatkowego urządzenia do wstrzykiwania rozcieńczania kropelek.

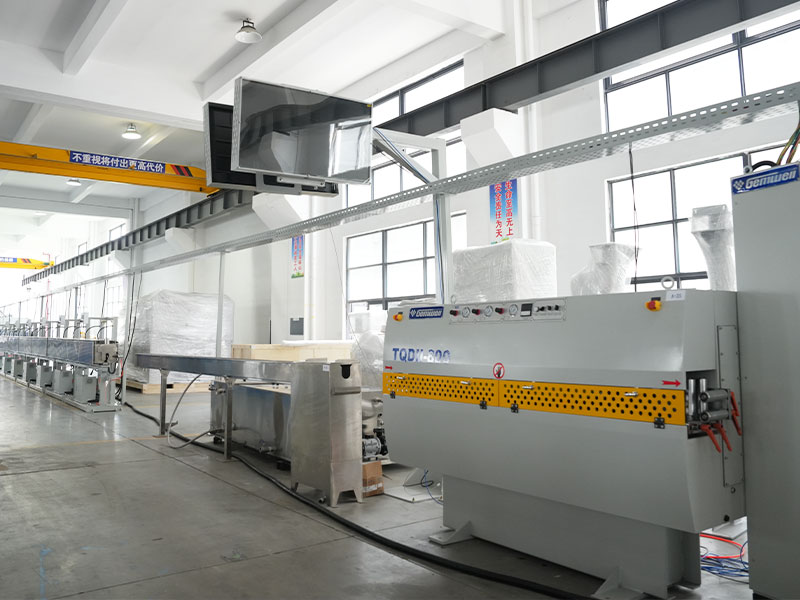

Zbiornik wody chłodzącej Jednowarstwowy zbiornik na wodę w kształcie litery U o długości 10 metrów jest wyposażony w chłodzenie wodą obiegową. Wykonany z materiału SUS304, można go dostosować jako dwuwarstwowy zbiornik na wodę w kształcie litery U lub o niestandardowej długości.
Dysza przedmuchująca powietrze pod wysokim ciśnieniem Dysza nadmuchowa typu flip, wykonana z materiału POM, posiada dwustopniową konstrukcję nadmuchu. Jest instalowany na zbiorniku wody chłodzącej i kabestanie. Można dostosować inne typy dysz nadmuchowych.
Kabestan Type Kabestan dwukołowy Kabestan gąsienicowy
Kabestan Wheel Diameter Typ dwukołowy Ø500 Typ dwukołowy Ø600 Kabestan gąsienicowy o masie 800 kg
Kabestan Power Skrzynia biegów z silnikiem serwo o mocy 3,7 kW Przekładnia silnika serwo o mocy 5,5 kW
Stojak do napinania drutu Poziomy stojak do napinania drutu, całkowita długość 12 metrów, 10 rowków 9 rowków na kole do przechowywania drutu, całkowity magazyn drutu 180 metrów, napinanie magnetycznego sprzęgła proszkowego, pionowe lub inne typy można dostosować.
Średnica koła akumulacyjnego drutu Ø300, specyfikację średnicy koła można dostosować Ø400, specyfikację średnicy koła można dostosować Ø550, specyfikację średnicy koła można dostosować
Licznik metrów Liczniki liczników z kołem ciśnieniowym, obwód koła licznika 500 mm, wykrywanie enkodera, regulowany współczynnik korekcji licznika i liczniki innych typów można dostosowywać.
Obejmować Type Podwójny, bezwałowy odbiór drutu, podnoszenie elektryczne, inne typy można dostosować. Typ podłoża portalowego, inne typy można dostosować.
Obejmować Reel Specifications Ř500/Ř630 Ř630/Ř800/Ř1000/Ř1250 Ř800/Ř1000/Ř1250/1600
Obejmować Power Skrzynia biegów silnika o mocy 3,7 kW Skrzynia biegów silnika o mocy 5,5 kW
Laserowy miernik średnicy Jednoosiowy miernik średnicy Made-in-Chian, dokładność pomiaru 0,001, można dostosować inne marki, takie jak SIKORA/ZUMBACH/PROTON/TAKIKAWA.
Przemysłowy tester iskier częstotliwości Wyprodukowany w Chinach wysokonapięciowy tester iskier typu kulkowego, zakres napięcia 0–15 KV, konfigurowalny inne marki, takie jak CLINTON/SIKORA/PROTON
Sterowanie skrzynką elektryczną Przyjazna dla środowiska szafka elektryczna VICTOR z powłoką ognioodporną, WEINVIEW 10” HMI, sterownik PLC SIEMENS, przełączniki SCHEIDER, regulator temperatury RKC. Marki silników i przetwornic częstotliwości są konfigurowalne.
Moc brutto 280KW 320KW 350KW


OPCJONALNE ELEMENTY DOSTOSOWANIA

Kabestan przedni Przedni kabestan dwukołowy Ø500 można dostosować Przedni kabestan dwukołowy Ø600 można dostosować Przedni kabestan gąsienicowy Ø800KG można dostosować

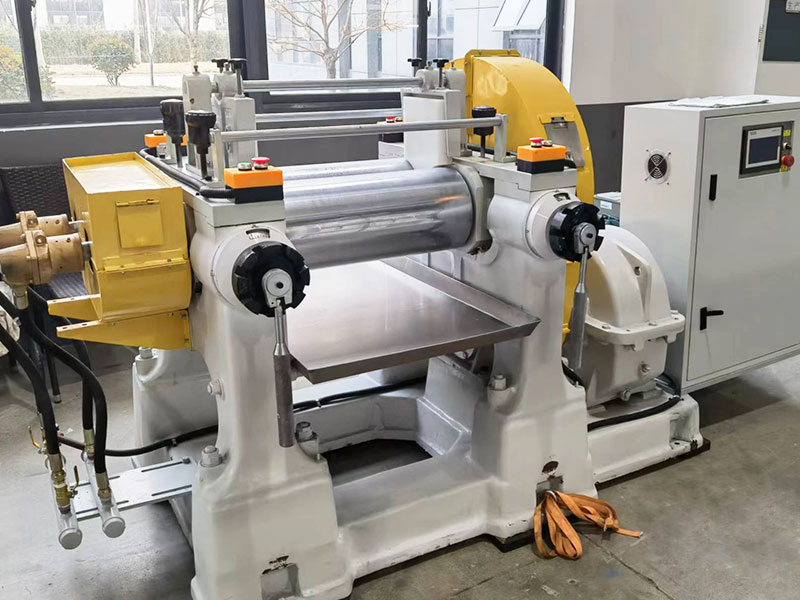

Otwarty mieszalnik do rafinacji gumy Otwarty mikser do rafinacji gumy można dostosować

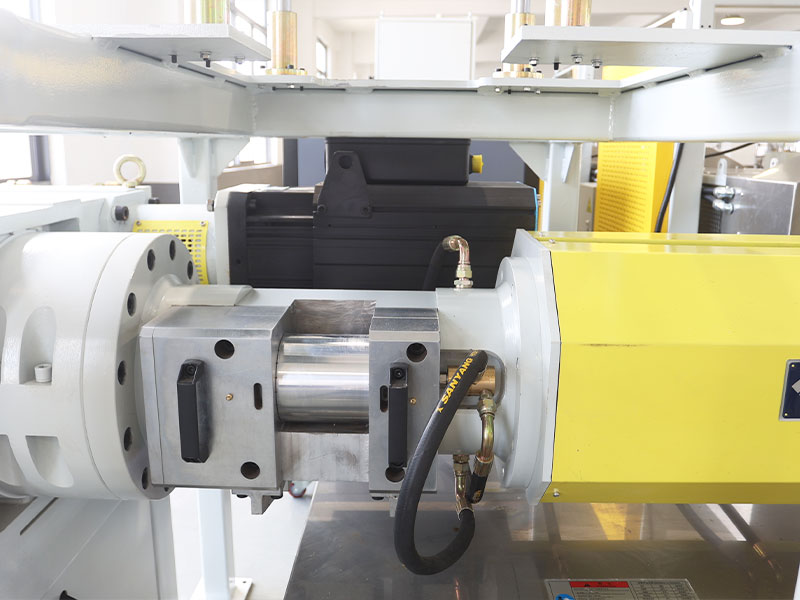

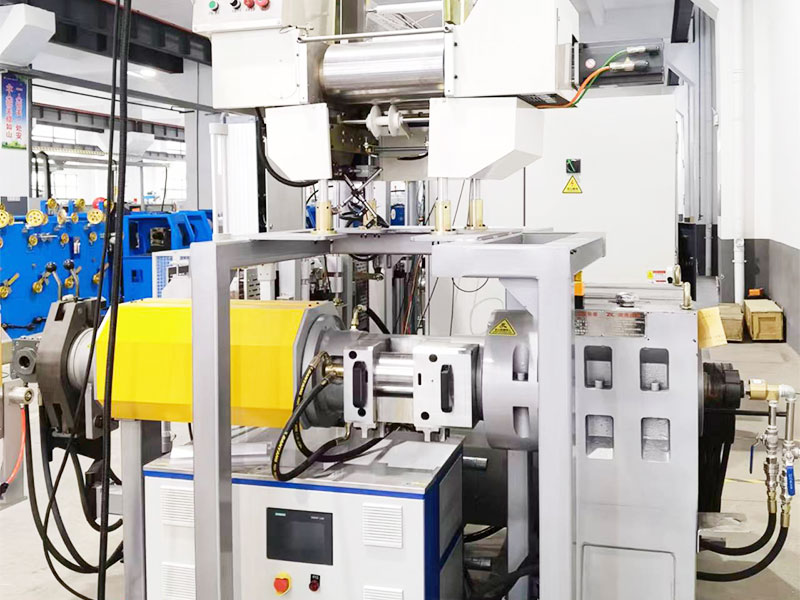

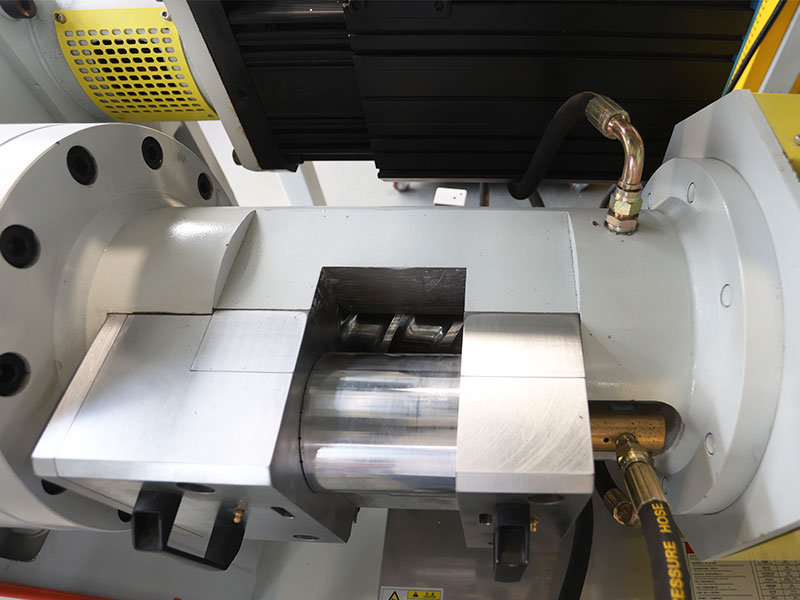

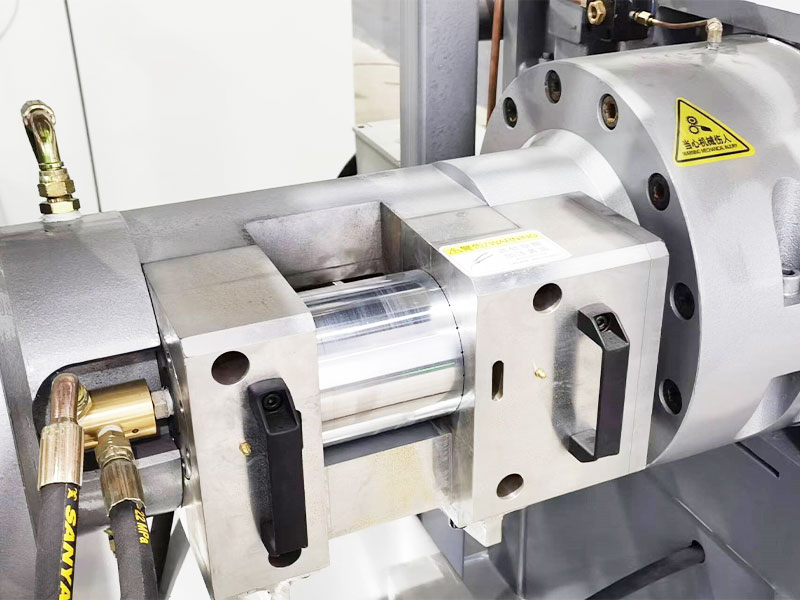

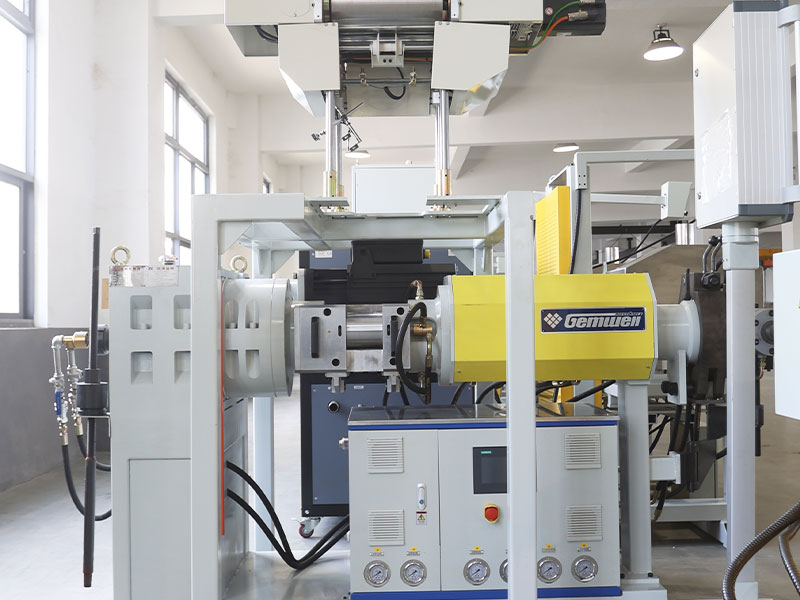

Automatyczna maszyna do podawania gumy Automatyczną maszynę do podawania gumy można dostosować i zainstalować nad lejem zasypowym głównej maszyny, oszczędzając operację ręcznego podawania.
Wytłaczarki do wtryskiwania/wytłaczania warstwy wewnętrznej/wytłaczania warstwy zewnętrznej Wytłaczarki do wtryskiwania, wytłaczania warstwy wewnętrznej lub wytłaczania warstwy zewnętrznej można dostosować, preferując układ w kształcie litery V.
Wykrywanie ciśnienia Ciśnienie Do płyty kołnierzowej głowicy maszyny można dodać czujnik lub przeciwwybuchowy zawór bezpieczeństwa.
Ekstraktor próżniowy Na wlocie głowicy maszyny można dodać urządzenia próżniowe.
Maszyna mocy Możliwość dostosowania opcji dodania elektrycznej maszyny do proszkowania z mieszaniem lub elektrostatycznej maszyny do proszkowania przyjaznej dla środowiska.
Maszyna do cięcia drutu Konfigurowalna opcja dodania maszyny do cięcia drutu.
Płyta zwijana Konfigurowalne opcje dodania prostej lub szybkiej płyty zwijającej.
Maszyna do zwijania Konfigurowalna opcja dodania zwijarki.
Suszarka z pompą powietrza Możliwość dostosowania opcji dodania suszarki z pompą powietrza.
Detektor brył Konfigurowalna opcja dodania funkcji wykrywania grudek do przyrządu pomiarowego w miernikach średnicy chińskich marek lub dostosowania innych marek, takich jak SIKORA/ZUMBACH/PROTON/TAKIKAWA.
Drukarka atramentowa IMAJE/KGK/LEIBINGER można dostosować.
Pomiar mimośrodu BETA/SIKORA/ZUMBACH/PROTON/TAKIKAWA można dostosować.
Wisząca tablica elektroniczna Możliwość dostosowania opcji dodania dwustronnego elektronicznego ekranu LED lub innego typu.
Inteligentny system zarządzania recepturami Konfigurowalna opcja dodania inteligentnego systemu zarządzania formułami, przechowującego dane, takie jak napięcie drutu, temperatura podgrzewania, zewnętrzna średnica wytłaczania, odstępy między drutami i ciśnienie powietrza w sterowniku PLC. Korzystanie z trybu komunikacji magistrali Profinet, obsługa gromadzenia i importu danych MES, dostęp do procesu produkcyjnego jednym kliknięciem, start jednym kliknięciem i realizacja cyfrowej inteligentnej produkcji.
Peryferyjne urządzenia pomocnicze Wsparcie w zakresie dostosowywania dodatkowego peryferyjnego sprzętu pomocniczego lub specjalnej dostosowanej linii do wytłaczania.
Okablowanie elektryczne Stojak na kable napowietrzne o długości 2,5 m, rury powietrzne, przewody sygnałowe i kabel zasilający ułożone z izolacją, wejście przewodu od góry skrzynki elektrycznej, konfigurowalne metody alternatywne.
Przepisy i standardy bezpieczeństwa Wyprodukowane zgodnie z chińskimi normami bezpieczeństwa CCC, z możliwością dostosowania zgodnie ze standardami bezpieczeństwa CE/CSA/UL.
Standardy zasilania Zasilanie 3-fazowe 380 V/50 Hz, konfigurowalne dla różnych napięć i częstotliwości w różnych krajach i regionach.




CECHY PRODUKTU

● Szybkie gwintowanie: Wystarczy nacisnąć przycisk, aby podnieść komorę grzewczą. Po nawleczeniu drutu komora pieca jest opuszczana w celu uszczelnienia i podgrzewana.

● Szczelna konstrukcja: Unikalne struktury uszczelniające i pozycjonujące zapewniają, że z kołnierza nie wycieka materiał, a wysokość głowicy wytłaczarki pozostaje stabilna nawet przy długotrwałym użytkowaniu.

● Zabezpieczenie przed awarią: Wyposażony w funkcję odporną na awarie piekarnika. W przypadku częściowego uszkodzenia elementów grzejnych, powodującego spadek temperatury, urządzenie uruchomi jedynie alarm, zmniejszy prędkość działania i będzie nadal zapewniać normalną produkcję długich kabli.

● Wydajny i przyjazny dla środowiska: Wejście i wyjście z piekarnika wyposażone są w regulowane przegrody, które ograniczają straty ciepła. Dodatkowo wejście i wyjście z pieca są wyposażone w klapy dymowe, aby utrzymać czyste środowisko produkcyjne.

● Inteligentny: Inteligentny system zarządzania recepturami można dostosować do indywidualnych potrzeb. Zapewnia dostęp jednym kliknięciem do formuły SOP, przygotowanie do uruchomienia jednym kliknięciem, uruchomienie jednym kliknięciem i inteligentną kontrolę.

● Łatwa konserwacja: Klienci spoza Chin mogą dostosować wykorzystanie systemu sterowania magistralą Profinet, który zapewnia szybką transmisję sygnału o niskim poziomie zakłóceń. Jeśli w dowolnym kraju lub regionie istnieje sieć komunikacyjna, można szybko wdrożyć zdalne wykrywanie usterek, rozwiązywanie problemów i usługi konserwacyjne.
