Maszyna do wytłaczania drutów i osłon kabli

Linia do wytłaczania osłon LSZH/XLPE/TPE/TPU

Linia do wytłaczania osłon LSZH/XLPE/TPE/TPU to sprzęt niestandaryzowany z możliwością dostosowania. Główny model maszyny ma zazwyczaj 70-150 mm. Stosowany jest głównie w produkcji i wytwarzaniu kabli przyjaznych dla środowiska i nietoksycznych. Wyżej wymienione materiały wytłaczane mają wysoką lepkość, słabą płynność i dużą odporność. Dlatego podczas produkcji wytłaczanej ciśnienie wewnątrz cylindra ślimaka i głowicy maszyny jest duże. Silne ciśnienie prowadzi do wysokich temperatur. Wysokie temperatury powodują rozkład i starzenie się materiałów. Starzone materiały będą miały postać małych cząstek stałych, które pokrywają powierzchnię drutu wraz z normalnymi materiałami. Łatwo powstają punkty przebicia iskry, powodujące wady produktu. Pożądana wytłaczarka z izolacją drutu z rdzeniem bezhalogenowym o niskim poziomie dymu i bezhalogenowa charakteryzuje się następującymi cechami: dużą mocą napędu głównego, wystarczającym chłodzeniem ślimaka i rury podającej materiał, dobrą kontrolą temperatury, dobrą płynnością kanału przepływowego matrycy bez śladów zamykania formy, stabilną tolerancją średnicy drutu i gładką powierzchnią bez cząstek, gładkim kołem prowadzącym bez uszkodzeń drutu, stabilnym napięciem zwijania i odbierania, zmianą szpul odbierających i odbierających bez zatrzymywania maszyny, oszczędza pracę struktura odbioru i piękna siatka druciana odbioru. Zamawiając ten sprzęt, różni użytkownicy będą mieli różne potrzeby. Nasza firma może pomóc w spersonalizowanym dostosowaniu do potrzeb użytkownika. Jeśli chodzi o sprzęt, możemy zapewnić użytkownikom wybór różnych modeli i podstawowych marek akcesoriów. Jeśli chodzi o oprogramowanie do sterowania elektrycznego, możemy również zapewnić ekonomiczne i praktyczne lub najbardziej zaawansowane metody sterowania elektrycznego. Ze względu na różne konfiguracje ogólne cena tej maszyny również znacznie się różni. Dlatego głównym czynnikiem determinującym cenę tej maszyny jest pozycjonowanie poziomu konfiguracji produktu użytkownika. Ponadto, ponieważ ten produkt jest niestandaryzowanym, dostosowanym do indywidualnych potrzeb sprzętem wyprodukowanym w niewielkiej partii, projektowanie, produkcja, instalacja i debugowanie zajmuje więcej czasu. Użytkownicy muszą zarezerwować wystarczającą liczbę cykli zaopatrzenia, aby osiągnąć pożądaną dostawę produktu.

Zapytanie +
PRZEDV：Linia do wytłaczania osłony silikonowej
NASTĘPNY：Linia do wytłaczania osłon PVC/PE/PP/PU
Product Details

KOMPONENTY

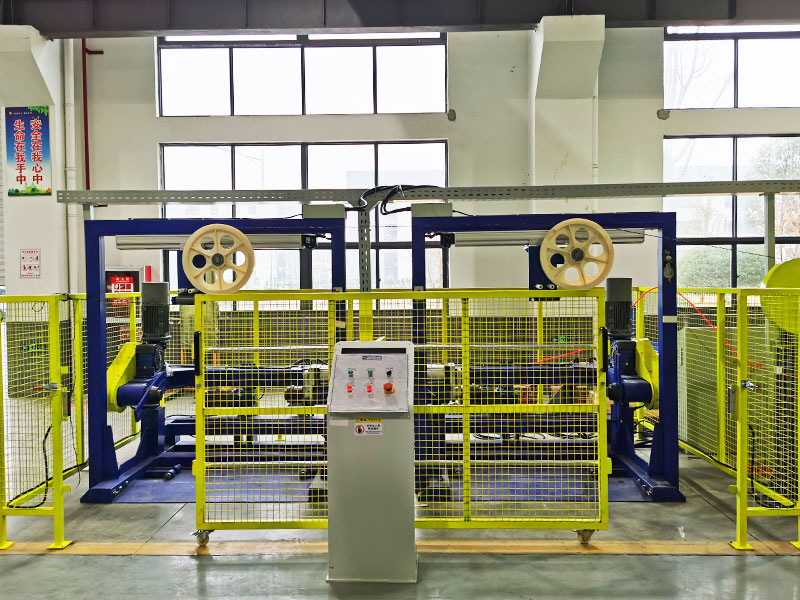

● Stojak na wypłaty
● Stojak napinający
● Stojak do prostowania

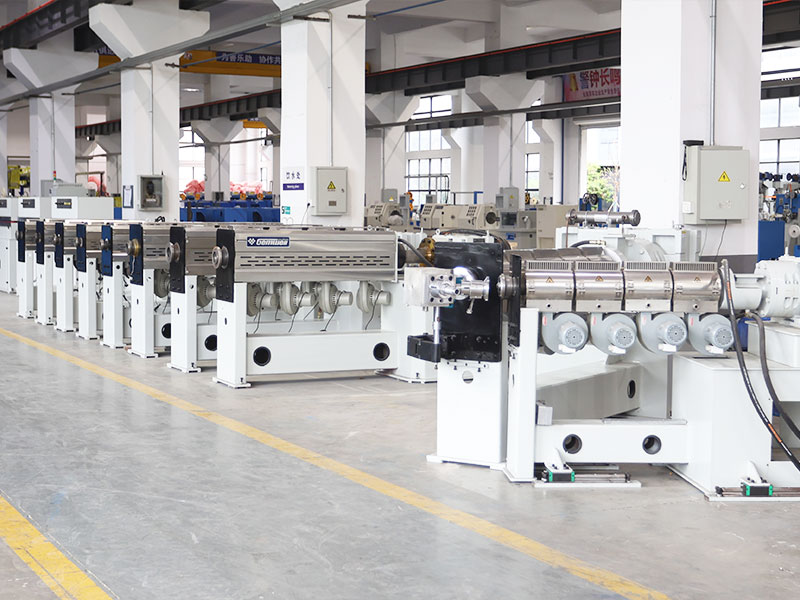

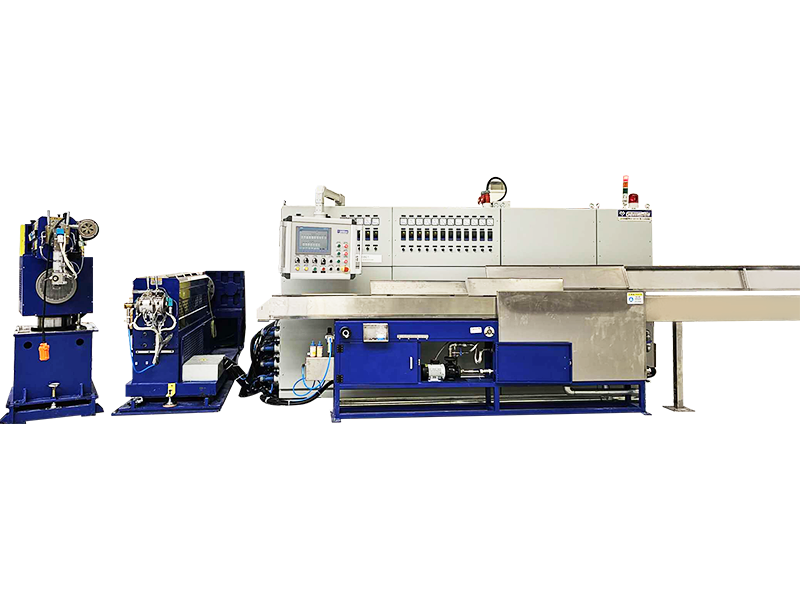

● Główna wytłaczarka
● Głowica wytłaczarki
● Suszarka do materiału
● Ruchoma rura
● Drukarka
● Zbiornik na wodę chłodzącą
● Dysza nadmuchowa powietrza
● Kabestan
● Stojak do gromadzenia drutu
● Licznik metrów
● Laserowy miernik średnicy
● Przemysłowy tester iskier częstotliwości
● Obejmować
● Skrzynka sterująca energią elektryczną


SPECYFIKACJE TECHNICZNE

Specyfikacja techniczna 70Typ 80Typ 90Typ 100Typ 120Typ 150Typ
Odpowiednie typy przewodów Nadaje się do różnych typów przewodów, takich jak kable fotowoltaiczne, kable samochodowe, kable łańcuchowe, kable napromieniające, kable usieciowane, kable do transmisji danych, kable komputerowe, kable wysokiej częstotliwości, kable sterujące, przewody zasilające i kable zasilające do wytłaczania powłoki.
Zakres podstawowy Ø2-8mm Ø3-10mm Ø5-14mm Ø8-16mm Ø16-36mm Ø30-60mm
Gotowa średnica zewnętrzna Ø3-10mm Ø4-12mm Ø6-16mm Ø10-20mm Ø18-40mm Ø35-65mm
Zakres prędkości drutu 30-200 m/min 20-150 m/min 10-80 m/min

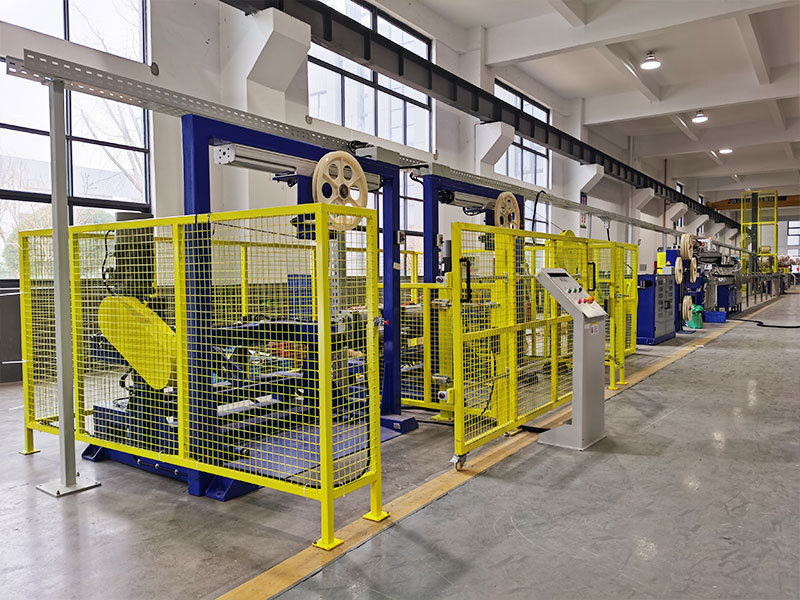

Struktura maszyny Weź głowicę wytłaczarki jako oś środkową, wszystkie części od wypłaty do odbioru są rozłożone liniowo. Standardowa linia do wytłaczania ma wysokość środkową 1 metr i całkowitą długość 30-40 metrów
Typ wypłaty drutu Podstawa bezwałowa, podnoszenie elektryczne. Typ mocy spłacającej można dostosować jako aktywny lub pasywny, a typ stojaka spłacającego można również dostosować, na przykład typ wału/typ kołyski portalowej.
Specyfikacja bębna wypłaty Ř500/Ř630/Ř800/Ř1000/Ř1250 Ř1000/Ř1250/Ř1600/Ř2000/Ř2500
Moc spłaty Silnik przekładniowy o mocy 3,7 kW Skrzynia biegów silnika o mocy 5,5 kW
Typ napięcia spłaty Pionowa rama napinająca szynę ślizgową, z możliwością dostosowania w innych stylach Rama napinająca dźwignię wału, z możliwością dostosowania w innych stylach
Rama prostująca Stojak do prostowania przewodów pięciokołowy, średnica zewnętrzna koła do prostowania przewodów Ø100, wyposażony w skrzynkę narzędziową.
Wyjście kleju z wytłaczarki 130 kg/godz 150 kg/godz 220 kg/godz 270 kg/godz 380 kg/godz 560 kg/godz
Moc wytłaczarki 45KW 55KW 75KW 95KW 132KW 185KW
Parametr śruby L/D:26:1, stopień sprężania LSZH/XLPE: 1,2 (w zależności od dostawcy surowca), śruba jednogwintowa; stopień sprężania TPE/TPU: 3,0, śruba z podwójnym gwintem.
Typ ogrzewania Korpus wytłaczarki wykonany jest z cewki grzewczej z odlewanego aluminium, szyjka wytłaczarki wykonana jest z cewki grzewczej z miedzianej powłoki, a głowica wytłaczarki wykonana jest z płyty grzewczej z odlewanego aluminium. Zacisk/matryca głowicy wytłaczarki wykonana jest z kwarcowej płyty grzewczej.

Kontrola temperatury korpus wytłaczarki 4 zacisk wytłaczarki 1 szyjka wytłaczarki 1 głowica wytłaczarki 1 matryca 1. korpus wytłaczarki 5 zacisk wytłaczarki 1 szyjka wytłaczarki 1 głowica wytłaczarki 1 matryca 1. korpus wytłaczarki 6 zacisk wytłaczarki 1 szyjka wytłaczarki 1 głowica wytłaczarki 1 matryca 1.
Moc grzewcza 18KW 22KW 27KW 32KW 40KW 60KW
Chłodzenie lufy Czterostopniowy wentylator odśrodkowy, metodę chłodzenia wodą można dostosować. Pięciostopniowy wentylator odśrodkowy, metodę chłodzenia wodą można dostosować. Wentylator odśrodkowy Sis-Stage, metodę chłodzenia wodą można dostosować.
Suszarka do materiału 50 kg 100 kg 150 KG
Płyta o strukturze plastra miodu Maszyna wykonana ze stali nierdzewnej 316 bez galwanizacji. Posiada wewnętrznie prowadzoną strukturę przepływu, z otworami przepływowymi połączonymi ze sobą za pomocą fazowań, bez martwych narożników. Płytka i kołnierz o strukturze plastra miodu są uszczelnione stożkowym uszczelniaczem, aby zapobiec wyciekom.
Typ głowy Regulowana głowica maszyny, specyfikacja Hoppera jest dostosowywana do średnicy drutu. Może być zaprojektowany ze strukturami jedno- lub dwuwarstwowymi. Można go również dostosować do typu głowicy wytłaczarki z automatycznym centrowaniem.
Marka głowy Głowica maszyny jest produkowana w Chinach i można ją dostosować do innych marek, takich jak EUROTEK, UNITEK, EUROCAB i MICRODIA
Zacisk na głowę Istnieją dwie połówki zacisku głowicy maszyny, z dwoma zestawami śrub zaciskających pręt synchronicznie w górę i w dół. Może być dołączony klucz jednokierunkowy, a inne rodzaje zacisków głowicy maszyny można dostosować.
Poziom głowy Przyjmując konstrukcję z podwójnym sworzniem ustalającym kołnierza głowicy, poziom wysokości głowicy pozostaje niezmieniony przez długi czas.

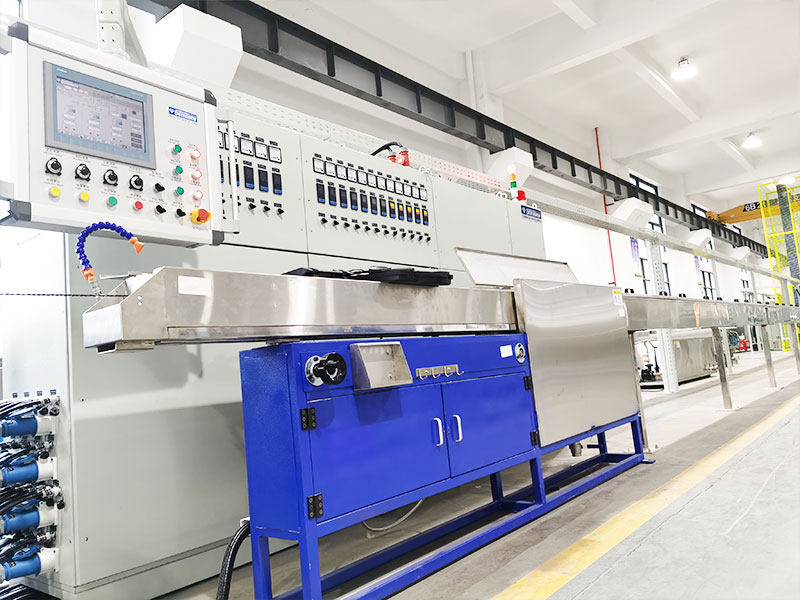

Ruchoma rura Zwykły zbiornik przepływowy, bez zbiornika o temperaturze obiegu wody, wykonany z materiału SUS304, standardowa długość małego zbiornika wynosi 1250 mm, można dostosować typ stałej temperatury.
Drukarka Można dostosować elektryczną drukarkę atramentową z mieszaniem, inne typy drukowania lub urządzenie do wstrzykiwania rozcieńczalnika kroplowego.

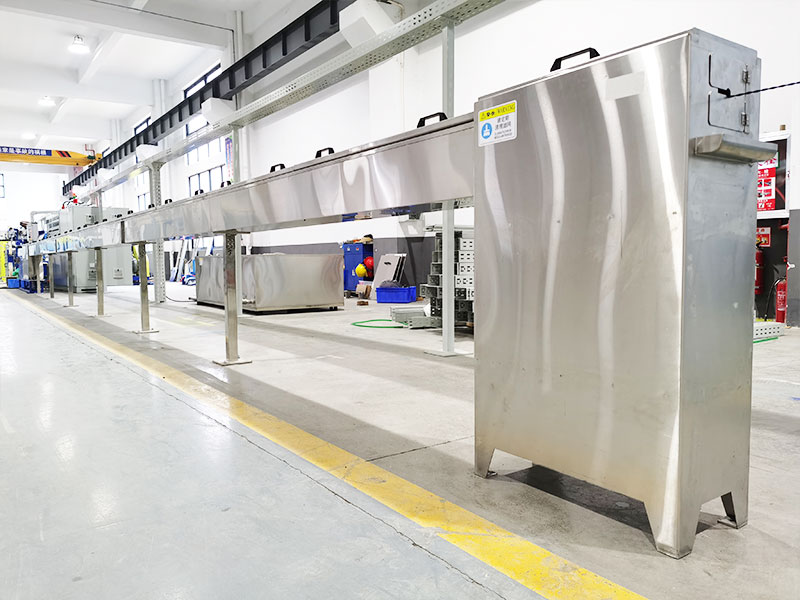

Zbiornik chłodzący wodę 10-metrowy jednowarstwowy zbiornik w kształcie litery U, cykliczne chłodzenie wodą, zintegrowany materiał SUS304, dwuwarstwowy zbiornik w kształcie litery U lub długość zbiornika można dostosować.
Dysza nadmuchowa pod wysokim ciśnieniem Standardem jest dysza otwarta, z materiału POM i dwusekcyjnej konstrukcji nadmuchowej, osadzona w zbiorniku ruchomym, zbiorniku chłodzącym, kabestanie. Można dostosować inne typy dysz powietrznych.

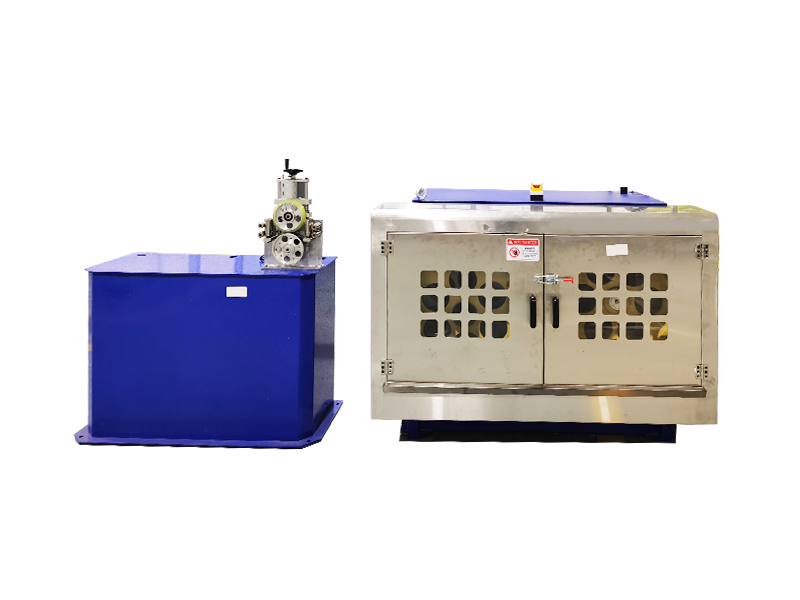

Kabestan Type Kabestan z podwójnym kołem, aluminiowym anodowym kołem Kabestan gąsienicowy
Kabestan Wheel Diameter Typ dwukołowy Ø500 Typ dwukołowy Ø600 Typ dwukołowy Ø800 Cztery cylindry, 800 kg Pięć cylindrów, 1200 kg
Kabestan Power Skrzynia biegów z silnikiem serwo o mocy 3,7 kW Skrzynia biegów silnika o mocy 5,5 kW

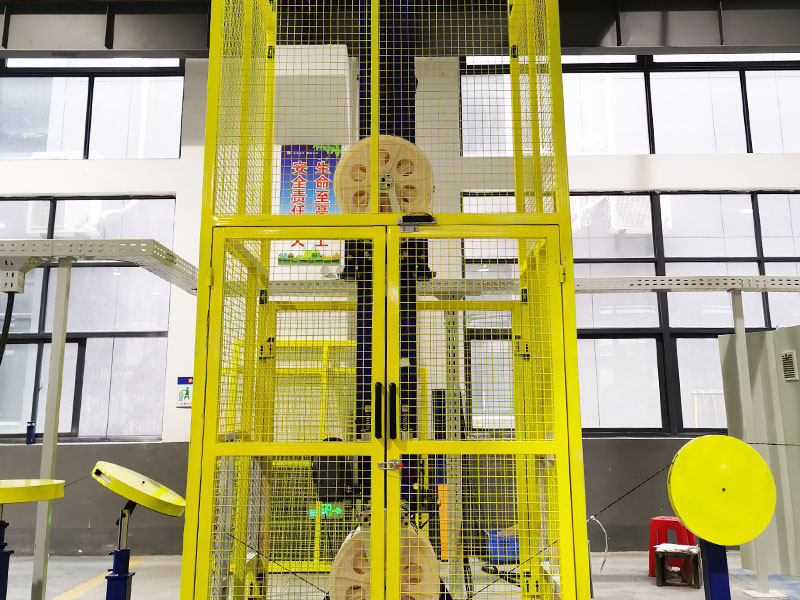

Akumulacja drutu Poziomy stojak do napinania drutu, całkowita długość 12 metrów, 10 rowków 9 rowków na kole do przechowywania drutu, całkowity magazyn drutu 180 metrów, napinanie magnetycznego sprzęgła proszkowego, pionowe lub inne typy można dostosować.
Stojak na napięcie NIE
Akumulacja drutu Wheel Diameter Ø300, specyfikację średnicy koła można dostosować Ø400, specyfikację średnicy koła można dostosować NIE
Licznik metrów Licznik liczników z kołem dociskowym, obwód koła licznikowego 500 mm, wykrywanie enkodera, regulowany współczynnik korekcji licznika, inne typy liczników można dostosować. Kabestan gąsienicowy with metre counting function, other models can be customized.

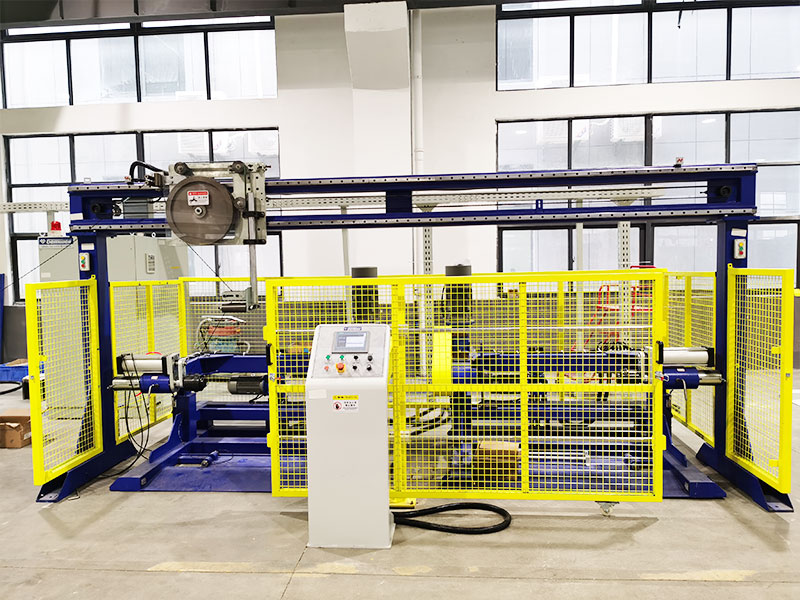

Obejmować Type Podnośniki bezwałowe z podwójną głowicą, podnoszenie elektryczne, układ drutu z prętem śrubowym, inne typy można dostosować. Końcowy osiowy odbiór fundamentu, tryb odbioru momentu obrotowego, inne typy można dostosować.
Obejmować Reel Specifications Ř500/Ř630/Ř800/Ř1000/Ř1250 Ř1000/Ř1250/Ř1600/Ř2000/Ř2500
Obejmować Power Skrzynia biegów silnika o mocy 3,7 kW Skrzynia biegów silnika o mocy 5,5 kW

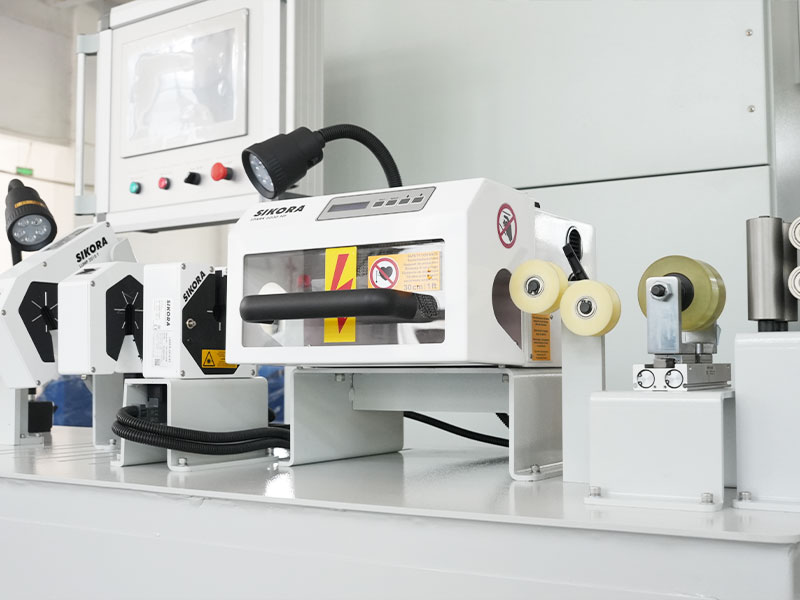

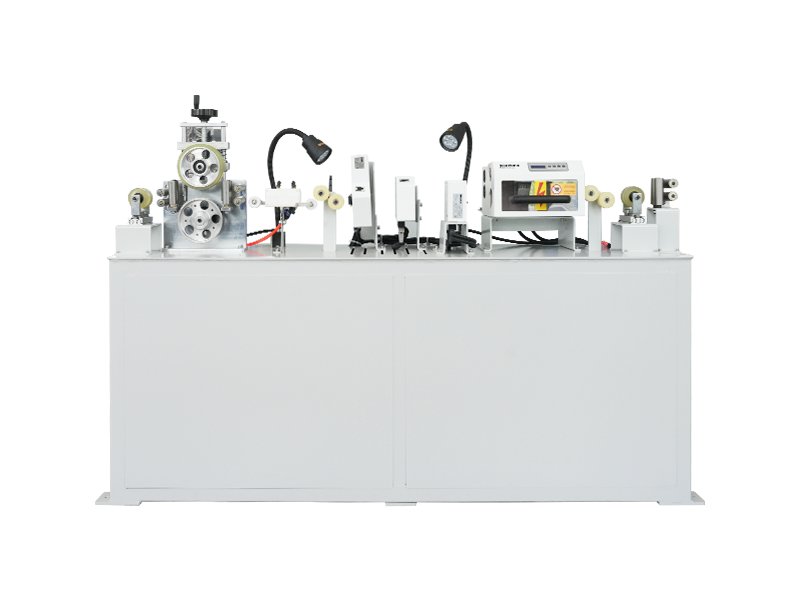

Laserowy miernik średnicy Jednoosiowy miernik średnicy Made-in-Chian, dokładność pomiaru 0,001, można dostosować inne marki, takie jak SIKORA/ZUMBACH/PROTON/TAKIKAWA.
Przemysłowy tester iskier częstotliwości Wyprodukowany w Chinach wysokonapięciowy tester iskier typu kulkowego, zakres napięcia 0–15 KV, konfigurowalny inne marki, takie jak CLINTON/SIKORA/PROTON
Sterowanie skrzynką elektryczną Przyjazna dla środowiska szafka elektryczna VICTOR z powłoką ognioodporną, WEINVIEW 10” HMI, sterownik PLC SIEMENS, przełączniki SCHEIDER, regulator temperatury RKC. Marki silników i przetwornic częstotliwości są konfigurowalne.
Moc brutto 75KW 90KW 110KW 135KW 185KW 255KW


OPCJONALNE ELEMENTY DOSTOSOWANIA

Kabestan przedni Przedni kabestan dwukołowy Ø500 można dostosować Przedni kabestan dwukołowy Ø600 można dostosować Przedni kabestan gąsienicowy Ø800KG można dostosować
Maszyna wtryskowa Wtryskarkę można dostosować do potrzeb, do wytłaczania osłony preferowana jest pozioma wtryskarka.
Wytłaczarka warstwy wewnętrznej/zewnętrznej Wytłaczarkę warstwy wewnętrznej/zewnętrznej można dostosować, preferując układ w kształcie litery V.
Wykrywanie ciśnienia Ciśnienie Do płyty kołnierzowej głowicy maszyny można dodać czujnik lub przeciwwybuchowy zawór bezpieczeństwa.
Ekstraktor próżniowy Na wlocie głowicy maszyny można dodać urządzenia próżniowe.
Spiralny mieszalnik przedmieszki koloru Spiralny mieszalnik przedmieszki koloru można dostosować do indywidualnych potrzeb.
Maszyna mocy Możliwość dostosowania opcji dodania elektrycznej maszyny do proszkowania z mieszaniem lub elektrostatycznej maszyny do proszkowania przyjaznej dla środowiska.
Maszyna do cięcia drutu Maszyna do cięcia drutu jest konfigurowalna.
Płyta zwijana Konfigurowalne opcje dodania prostej lub szybkiej płyty zwijającej.
Zwijarka typu 8 Można dostosować 8 typów zwijarek.
Automatyczna maszyna do zwijania/owijania Automatyczną maszynę do zwijania/owijania można dostosować.
Suszarka z pompą powietrza Suszarkę z pompą powietrza można dostosować do indywidualnych potrzeb.
Detektor brył Konfigurowalna opcja dodania funkcji wykrywania grudek do przyrządu pomiarowego w miernikach średnicy chińskich marek lub dostosowania innych marek, takich jak SIKORA/ZUMBACH/PROTON/TAKIKAWA.
Drukarka wtryskowa IMAJE/KGK/LEIBINGER można dostosować.
Pomiar mimośrodu BETA/SIKORA/ZUMBACH/PROTON/TAKIKAWA można dostosować.
Chłodnica wody Agregat wody lodowej można dostosować, a zbiornik ma międzywarstwową strukturę izolacyjną.
Płytowy wymiennik ciepła Płytowe wymienniki ciepła można dostosować.
Wisząca tablica elektroniczna Możliwość dostosowania opcji dodania dwustronnego elektronicznego ekranu LED lub innego typu.
Inteligentny system zarządzania recepturami Konfigurowalna opcja dodania inteligentnego systemu zarządzania formułami, przechowującego dane, takie jak napięcie drutu, temperatura podgrzewania, zewnętrzna średnica wytłaczania, odstępy między drutami i ciśnienie powietrza w sterowniku PLC. Dzięki trybowi komunikacji magistralowej obsługuje gromadzenie i import danych MES, dostęp do procesu produkcyjnego jednym kliknięciem, uruchamianie jednym kliknięciem i osiąga cyfrową inteligentną produkcję.
Peryferyjne urządzenia pomocnicze Wsparcie w zakresie dostosowywania dodatkowego peryferyjnego sprzętu pomocniczego lub specjalnej dostosowanej linii do wytłaczania.
Okablowanie elektryczne Stojak na kable napowietrzne o długości 2,5 m, rury powietrzne, przewody sygnałowe i kabel zasilający ułożone z izolacją, wejście przewodu od góry skrzynki elektrycznej, konfigurowalne metody alternatywne.
Przepisy i standardy bezpieczeństwa Wyprodukowane zgodnie z chińskimi normami bezpieczeństwa CCC, z możliwością dostosowania zgodnie ze standardami bezpieczeństwa CE/CSA/UL.
Standardy zasilania Zasilanie 3-fazowe 380 V/50 Hz, konfigurowalne dla różnych napięć i częstotliwości w różnych krajach i regionach.




CECHY PRODUKTU

● Wysoka wydajność produkcji: Konstrukcja zoptymalizowana pod kątem śrub, odporna na zużycie, nieprzywierająca, chrom bez kropli, krycie bez kleju, szybka zmiana koloru, duża prędkość linii, wysoka wydajność produkcyjna.

● Szeroki zakres zastosowań: w zależności od rodzaju materiałów może być wyposażony w odpowiedni ślimak wytłaczarki, który może zapewnić ślimak jednonitkowy gradientowy, dwunitkowy typ separacji BM i inne typy ślimaków.

● Szczelna konstrukcja: Unikalne struktury uszczelniające i pozycjonujące zapewniają, że z kołnierza nie wycieka materiał, a wysokość głowicy wytłaczarki pozostaje stabilna nawet przy długotrwałym użytkowaniu.

● Dokładna kontrola temperatury: ±1 ℃.

● Inteligentny: Inteligentny system zarządzania recepturami można dostosować do indywidualnych potrzeb. Zapewnia dostęp jednym kliknięciem do formuły SOP, przygotowanie do uruchomienia jednym kliknięciem, uruchomienie jednym kliknięciem i inteligentną kontrolę.

● Łatwa konserwacja: Klienci spoza Chin mogą dostosować wykorzystanie systemu sterowania magistralą Profinet, który zapewnia szybką transmisję sygnału o niskim poziomie zakłóceń. Jeśli w dowolnym kraju lub regionie istnieje sieć komunikacyjna, można szybko wdrożyć zdalne wykrywanie usterek, rozwiązywanie problemów i usługi konserwacyjne.
