Linia do wytłaczania izolacji drutu rdzeniowego LSZH / XLPE / TPE / TPU Manufacturers

Wróć do listy
Linia do wytłaczania izolacji z drutu litego

Linia do wytłaczania izolacji drutu rdzeniowego LSZH / XLPE / TPE / TPU

Linia do wytłaczania izolacji drutu rdzeniowego LSZH / XLPE / TPE / TPU to niestandardowy sprzęt z możliwością dostosowania. Główny model maszyny ma zazwyczaj 30-65 mm. Nadaje się do wytłaczania pełnego rdzenia przewodów elektronicznych, przewodów ognioodpornych, przewodów zasilających i innych przewodów. Wyżej wymienione materiały wytłaczane mają wysoką lepkość, słabą płynność i dużą odporność. Dlatego podczas produkcji wytłaczanej ciśnienie wewnątrz cylindra ślimaka i głowicy maszyny jest duże. Silne ciśnienie prowadzi do wysokich temperatur. Wysokie temperatury powodują rozkład i starzenie się materiałów. Starzone materiały będą miały postać małych cząstek stałych pokrytych powierzchnią drutu, łatwo jest utworzyć punkty przebicia iskry, powodując wady produktu. Pożądana wytłaczarka do izolacji drutu z rdzeniem bezhalogenowym o niskiej emisji dymu ma następujące cechy: dużą moc napędu głównego silnika, wystarczające chłodzenie ślimaka i cylindra, dobrą kontrolę temperatury, dobrą płynność kanału przepływowego matrycy bez śladów zamykania formy, stabilną tolerancję średnicy drutu i gładką powierzchnię bez cząstek, stabilne napięcie zwijania i odbierania oraz wysoką wydajność produkcji. Zamawiając ten sprzęt, różni użytkownicy będą mieli różne potrzeby. Nasza firma może pomóc w spersonalizowanym dostosowaniu do potrzeb użytkownika. Jeśli chodzi o sprzęt, możemy zapewnić użytkownikom wybór różnych modeli i podstawowych marek akcesoriów. Jeśli chodzi o oprogramowanie do sterowania elektrycznego, możemy również zapewnić ekonomiczne i praktyczne lub zaawansowane metody sterowania elektrycznego. Ze względu na różne konfiguracje ogólne cena tej maszyny również znacznie się różni. Dlatego głównym czynnikiem determinującym cenę tej maszyny jest pozycjonowanie poziomu konfiguracji produktu użytkownika. Ponadto, ponieważ ten produkt jest niestandaryzowanym, dostosowanym do indywidualnych potrzeb sprzętem produkowanym tylko w małych partiach, projektowanie, produkcja, instalacja i debugowanie zajmuje więcej czasu. Użytkownicy muszą zarezerwować wystarczającą liczbę cykli zaopatrzenia, aby osiągnąć pożądaną dostawę produktu.

Zapytanie +
PRZEDV：Brak poprzedniego produktu
NASTĘPNY：Linia do wytłaczania izolacji z drutu rdzeniowego z PVC/PE/PP/PU
Product Details

KOMPONENTY

● Stojak na wypłaty
● Stojak do prostowania

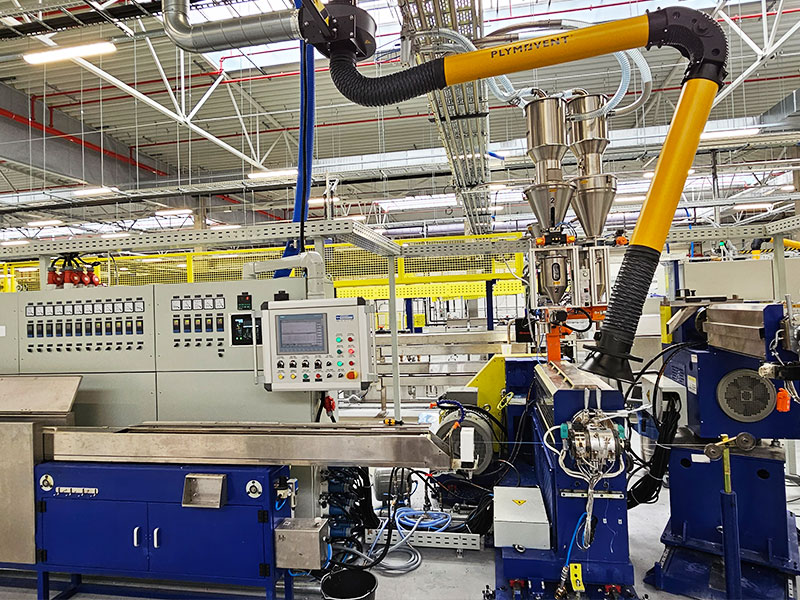

● Główna wytłaczarka
● Głowica wytłaczarki
● Suszarka do materiału
● Ruchomy korytko o stałej temperaturze
● Zbiornik na wodę chłodzącą
● Dysza nadmuchowa powietrza
● Kabestan
● Stojak do gromadzenia drutu
● Licznik metrów

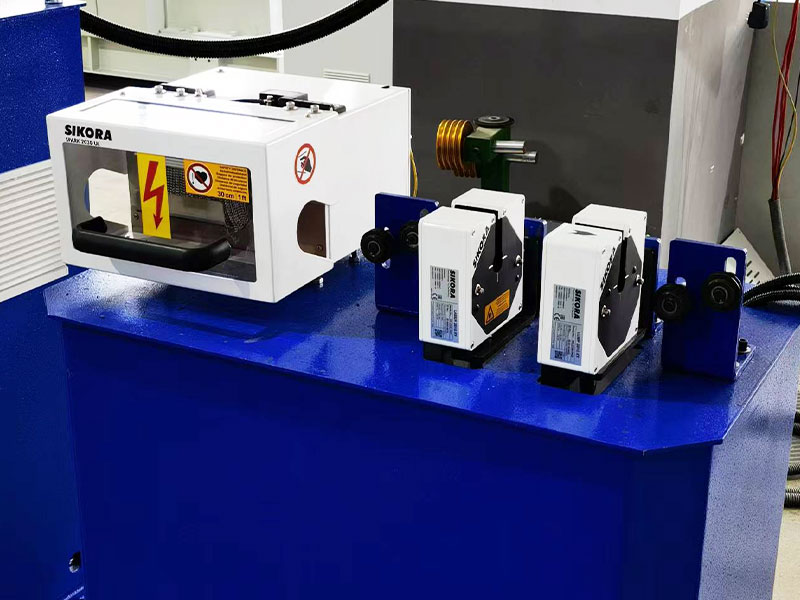

● Laserowy miernik średnicy
● Tester iskier wysokiej częstotliwości
● Obejmować
● Skrzynka sterująca energią elektryczną
● Poniżej znajdują się opcje niestandardowe
● Podgrzewacz
● Maszyna wtryskowa
● Drukarka
● Zawór odprowadzający materiał BY-PASS
● Urządzenie próżniowe
● Suszarka zasypowa
● Detektor brył
● Kondensatory elektrostatyczne wodne
● Miernik mimośrodu
● Elektroniczny billboard
● Można dostosować i dodać inne peryferyjne urządzenia pomocnicze.


SPECYFIKACJE TECHNICZNE

Główne parametry techniczne 30 25 typ 35 25 typ Typ 40+30 Typ 45+35 Typ 50+35 Typ 60+40 Typ 70 + 40 Typ 80+40
Odpowiedni rodzaj drutu Nadaje się do przewodów wysokiej częstotliwości, kabli do transmisji danych, przewodów elektronicznych UL, okablowania budynków BV/BVR, przewodów zasilających, przewodów samochodowych i innych przewodów z drutu miedzianego, wytłaczanych z pełnym rdzeniem izolacyjnym
Zakres przewodów dla standardu amerykańskiego AWG36-26 AWG34-22 AWG32-20 AWG30-18 AWG28-14 AWG26-10 AWG18-5 AWG12-1
Zakres średnicy przewodu Ø0,13-0,40 mm Ø0,16-0,65 mm Ø0,20-0,81 mm Ø0,25-1,02 mm Ø0,32-1,63 mm Ø0,40-2,59 mm AWG18-5 AWG12-2
Zakres powierzchni przewodu 0,01-0,15 m㎡ 0,02-0,35 m㎡ 0,03-0,75 m㎡ 0,1-1,5 m㎡ 0,2-2,5 m㎡ 0,5-6,0 m㎡ 1,02-4,62 mm Ø2,05-6,54 mm
Średnica zewnętrzna wytłaczania Ø0,3-1,0 mm Ø0,4-1,3 mm Ø0,5-1,8mm Ø0,7-2,3 mm Ø0,8-2,8mm Ø1,2-3,8 mm 1-16 m㎡ 3,5-35 m㎡
Zakres prędkości drutu 15-150 m/min 20-200 m/min 30-300 m/min 40-400 m/min 50-500 m/min 60-600 m/min Ø1,8-6,0 mm Ø3,0-8,0 mm
Konstrukcja maszyny Weź głowicę wytłaczarki jako oś środkową, wszystkie części od wypłaty do odbioru są rozłożone liniowo. Standardowa linia do wytłaczania ma wysokość środkową 1 metr i całkowitą długość 20-25 metrów
Typ wypłaty Bezwałowe aktywne stanowisko spłacające, podnoszenie elektryczne, dokręcanie pneumatyczne, inne typy, takie jak spłata ulotek, spłacanie typu wału, spłacanie typu tarcia i inne aktywne lub pasywne stanowisko spłacania można również dostosować.
Specyfikacje wypłat Ø200/300 Ř300/Ř400/Ř500 Ř500/Ř630/Ř800
Moc spłaty 3,7 kW 5,5 kW 7,5 kW
Rodzaj napięcia spłaty Przesuń lub dodaj/usuń bloki przeciwwagi, aby wyregulować napięcie, a także można je dostosować, aby regulować napięcie za pomocą serwomotoru.
Stojak do prostowania Stojak do prostowania przewodów 5-kołowy, średnica zewnętrzna koła do prostowania przewodów Ø60, jednorowkowy, ze skrzynką narzędziową.
Rodzaj podgrzewacza Można dostosować podgrzewacz przewodowy do drutów miedzianych, podgrzewacz przewodowy gorącego powietrza z zamkniętym piekarnikiem lub podgrzewacz wstępny typu prostego.
Moc podgrzewacza przewodu 3 kVA 5 kVA 8 kVA 10 kVA
Wyjście materiału wytłaczarki 20 kg/godz 30 kg/godz 40 kg/godz 50 kg/godz 60 kg/godz 90 kg/godz 130 kg/godz 150 kg/godz
Moc wytłaczarki 11KW 15KW 22KW 30KW 37KW 55KW
Parametry śrub Stosunek L/D 28:1, stopień sprężania: śruba jednogwintowa LSZH1.2 / śruba jednogwintowa XLPE3.0 / śruba dwugwintowa TPE2.9 / śruba dwugwintowa TPU2.9 Stosunek L/D wynosi 26:1, a materiał śruby to 38CrMoAlA wyprodukowany w Chinach i można go dostosować.
Rodzaj ogrzewania Odlewane aluminiowe pierścienie grzewcze na korpus, miedziane pierścienie grzewcze na szyjkę, kwarcowe rurki grzewcze do zacisków/głowic/matrycy głowicy wytłaczarki.
Kontrola temperatury Korpus3 zacisk1 szyjka1 głowica1 matryca1 Korpus4 zacisk1 szyjka1 głowica1 matryca1
Moc grzewcza 4KW 6KW 8KW 9KW 10KW 14KW 18KW 22KW
Chłodzenie lufy 3-sekcyjny wentylator odśrodkowy 4-sekcyjny wentylator odśrodkowy + spiralna rura miedziana cyrkulująca wodę
Suszarka zasypowa 12 kg 25 KG 50 kg
Płyta o strukturze plastra miodu Maszyna wykonana ze stali nierdzewnej 316 bez galwanizacji. Posiada wewnętrznie prowadzoną strukturę przepływu, z otworami przepływowymi połączonymi ze sobą za pomocą fazowań, bez martwych narożników. Płytka i kołnierz o strukturze plastra miodu są uszczelnione stożkowym uszczelniaczem, aby zapobiec wyciekom.
Typ głowy Głowica wytłaczarki z automatycznym centrowaniem typu U7, niskociśnieniowa prowadnica zewnętrzna z głębokimi rowkami, równomierny ruch nacisku, można dostosować do różnych konstrukcji, takich jak pojedyncza/podwójna warstwa/pojedynczy pasek wtryskowy/podwójne paski wtryskowe itp., regulowane i inne typy (automatyczne centrowanie mikroregulowane) można również dostosować.
Marka głowy Głowica maszyny jest produkowana w Chinach i można ją dostosować do innych marek, takich jak EUROTEK, UNITEK, EUROCAB i MICRODIA
Zacisk na głowę Istnieją dwie połówki zacisku głowicy maszyny, z dwoma zestawami śrub zaciskających pręt synchronicznie w górę i w dół. Może być dołączony klucz jednokierunkowy, a inne rodzaje zacisków głowicy maszyny można dostosować.
Poziomowanie głowy Przyjmując konstrukcję z podwójnym sworzniem ustalającym kołnierza głowicy, poziom wysokości głowicy pozostaje niezmieniony przez długi czas.
Ruchomy korytko Ruchomy korytko o stałej temperaturze, self-circulating temperature tank. It is equipped with two 9KW heating pipes, and the entire tank is made of SUS304 material. The standard length of the small tank is 1250mm, and customization options are available.
Zbiornik na wodę chłodzącą Jednowarstwowy zbiornik w kształcie litery U o długości 5 metrów Jednowarstwowy zbiornik w kształcie litery U o długości 10 metrów, system chłodzenia wodą obiegową, bez agregatu chłodniczego. Cały zbiornik wykonany jest z materiału SUS304. Dostępne są dwuwarstwowe zbiorniki w kształcie litery U lub W, które można dostosować.
Dysza nadmuchowa pod wysokim ciśnieniem Dysza nadmuchowa typu odwróconego, materiał POM, konstrukcja z podwójnym nadmuchem, osadzona w ruchomym zbiorniku na wodę, zbiornik na wodę chłodzącą, kabestan, inne typy dysz nadmuchowych można dostosować.
Kabestan type Koło dzielone z paskiem jednokołowym, typu 3-rowkowego Lekki, tytanowy, odporny na zużycie kabestan dwukołowy ze stali nierdzewnej Kabestan z podwójnym kołem, wykonany z aluminium anodowego
Kabestan wheel diameter Podwójne koło ze stopu tytanu o wysokiej wytrzymałości Ø375 Typ dwukołowy Ø500
Kabestan power Silnik serwo 3,7 Silnik serwo 3,7 + skrzynia biegów
Stojak napinający do akumulacji drutu Pochylony stojak do napinania drutu, całkowita długość 12 metrów, tor z blachy stalowej, lekki wózek do jazdy, 10 rowków + 9 rowków na koło akumulacyjne drutu, całkowita pojemność przechowywania drutu wynosi 200 metrów, napięcie serwomotoru. Inne typy można dostosować.
Średnica koła akumulacyjnego drutu Ø100 Ø150, średnicę koła można dostosować Ø180, średnicę koła można dostosować Ø250, średnicę koła można dostosować
Licznik metrów Licznik liczników z kołem prowadzącym o obwodzie koła licznikowego 400mm. Wykorzystuje enkoder do wykrywania i pozwala na precyzyjną regulację współczynnika korekcyjnego licznika. Dostępne są inne typy urządzeń zliczających liczniki. Licznik liczników rolkowych dociskowych o obwodzie koła licznikowego 500mm.

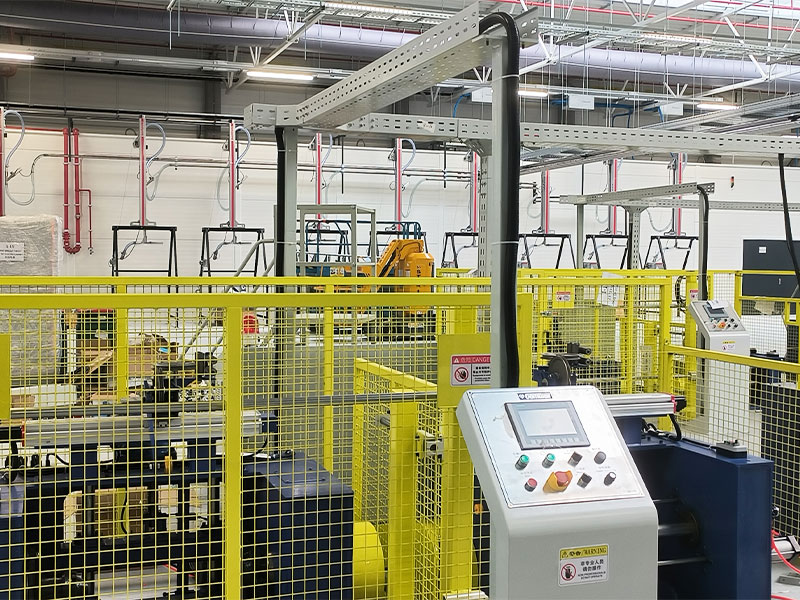

Obejmować type Można dostosować maszyny do odbierania drutu z podwójną głowicą, automatycznej zmiany szpuli lub inne maszyny do odbierania drutu bez wału. Typ bezwałowy z podwójną głowicą, podnoszenie elektryczne, dokręcanie pneumatyczne
Obejmować reel spcification Ř200/300/Ř400 Ř300/Ř400/Ř500 Ř400/Ř500/Ř630 Ř500/Ř630/Ř800
Obejmować power 2,2 kW 3,7 kW 5,5 kW
Obejmować wire arrangement Serwomotor o mocy 0,4 kW do układania przewodów
Laserowy miernik średnicy Jednoosiowy miernik średnicy wyprodukowany w Chian, dokładność pomiaru wynosi 0,0001, inne marki, takie jak SIKORA/ZUMBACH/PROTON/TAKIKAWA itp. można dostosować.
Tester iskier wysokiej częstotliwości Wyprodukowany w Chinach, koralikowy tester iskier wysokiej częstotliwości, napięcie 0-15 KV, inne marki, takie jak CLINTON/SIKORA/PROTON, można dostosować.
Skrzynka sterująca energią elektryczną Przyjazna dla środowiska szafka elektryczna VICTOR z powłoką ognioodporną, WEINVIEW 10” HMI, sterownik PLC SIEMENS, przełączniki SCHEIDER, regulator temperatury RKC. Marki silników i przetwornic częstotliwości są konfigurowalne.
Całkowita moc 38KW 50KW 65KW 70KW 73KW 88KW 100KW 125KW

OPCJONALNE ELEMENTY NIESTANDARDOWE

Kabestan wire drop device Kabestan wytłaczany z izolacją drutu rdzeniowego bez urządzenia do opuszczania drutu można dostosować, aby go dodać.
Próba ciśnieniowa Na kołnierzu głowicy można dostosować czujniki ciśnienia lub przeciwwybuchowe zawory bezpieczeństwa.
Drukarka Drukarki atramentowe lub inne typy można dostosować.
Ekstraktor próżniowy Ekstrakt próżniowy na linii wlotowej kolektora można dostosować.
Suszarka Wysokowydajną suszarkę można dostosować, gdy maszyna pracuje w trybie wytłaczania z dużą prędkością.
Detektor brył Konfigurowalna opcja dodania funkcji wykrywania grudek do przyrządu pomiarowego w miernikach średnicy chińskich marek lub dostosowania innych marek, takich jak SIKORA/ZUMBACH/PROTON/TAKIKAWA.
Wskaźnik pojemności statycznej wody Wskaźniki pojemności statycznej wody, takie jak BETA/SIKORA/ZUMBACH/PROTON/TAKIKAWA, można dostosować.
Miernik mimośrodu Miernik mimośrodus, such as BETA/SIKORA/ZUMBACH/PROTON/TAKIKAWA can be customized.
Chłodnica Można dostosować agregat chłodniczy lub zbiornik z warstwą izolowaną.
Wisząca tablica elektroniczna Obsługiwane są dwustronne ekrany elektroniczne LED lub inne typy.
Inteligentny system zarządzania recepturami Inteligentne systemy zarządzania recepturami można dostosować, a dane, takie jak napięcie odbierania, napięcie linii magazynowania, temperatura podgrzewania, kontrola temperatury hosta, średnica wytłaczania, odległość rzędów odbierania i wartości ciśnienia powietrza będą wprowadzane do sterownika PLC. Wykorzystuje tryb komunikacji magistrali Profinet, obsługuje pozyskiwanie i import danych MES, proces produkcyjny wywoływany jednym klawiszem, uruchamianie jednym klawiszem i umożliwia cyfrowe inteligentne produkty.
Peryferyjne urządzenia pomocnicze Można dostosować inne akcesoria peryferyjne lub specjalne dostosowania całej maszyny.
Okablowanie elektryczne Stojak na kable napowietrzne o długości 2,5 m, rury powietrzne, przewody sygnałowe i kabel zasilający ułożone z izolacją, wejście przewodu od góry skrzynki elektrycznej, konfigurowalne metody alternatywne.
Norma przepisów bezpieczeństwa Wyprodukowano zgodnie z chińskimi normami bezpieczeństwa CCC i można je dostosować w celu spełnienia norm bezpieczeństwa CE/CSA/UL.
Standardy zasilania Trójfazowy zasilacz 380 V/50 Hz z możliwością dostosowania napięcia i częstotliwości dla różnych krajów i regionów.




CECHY PRODUKTU

● Wysoka wydajność produkcji: Konstrukcja zoptymalizowana pod kątem śrub, odporna na zużycie, nieprzywierająca, chrom bez kropli, krycie bez kleju, szybka zmiana koloru, duża prędkość linii, wysoka wydajność produkcyjna.

● Szeroki zakres zastosowań: w zależności od rodzaju materiałów może być wyposażony w odpowiedni ślimak wytłaczarki, który może zapewnić ślimak jednonitkowy gradientowy, dwunitkowy typ separacji BM i inne typy ślimaków.

● Szczelna konstrukcja: Unikalne struktury uszczelniające i pozycjonujące zapewniają, że z kołnierza nie wycieka materiał, a wysokość głowicy wytłaczarki pozostaje stabilna nawet przy długotrwałym użytkowaniu.

● Wysoka jakość: Koncentryczność naszych izolowanych wyrobów z drutu waha się od 93% do 97%, a średnica zewnętrzna ma tolerancję ± 0,005.

● Precyzyjna kontrola temperatury: w granicach ±1 ℃.

● Inteligentne sterowanie: Dostarczamy konfigurowalne, inteligentne systemy zarządzania, które umożliwiają dostęp jednym kliknięciem do formuł SOP, przygotowanie i uruchomienie maszyny jednym kliknięciem oraz inteligentną obsługę.

● Łatwa konserwacja: Klienci spoza Chin mogą dostosować wykorzystanie systemu sterowania magistralą Profinet, który zapewnia szybką transmisję sygnału o niskim poziomie zakłóceń. Jeśli w dowolnym kraju lub regionie istnieje sieć komunikacyjna, można szybko wdrożyć zdalne wykrywanie usterek, rozwiązywanie problemów i usługi konserwacyjne.
