Linia do wytłaczania izolacji drutu rdzeniowego w wysokiej temperaturze FEP/PFA/ETFE/PEEK/PA Manufacturers

Wróć do listy
Linia do wytłaczania izolacji drutu w wysokiej temperaturze

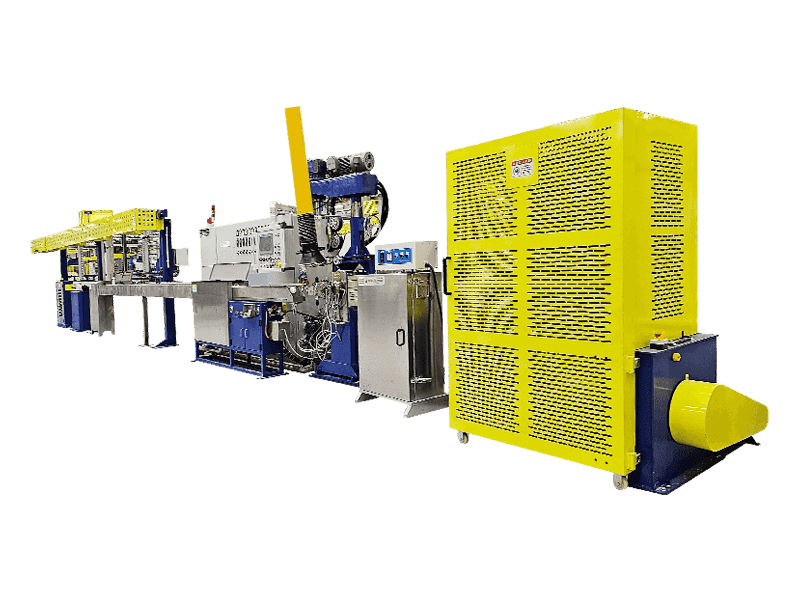

Linia do wytłaczania izolacji drutu rdzeniowego w wysokiej temperaturze FEP/PFA/ETFE/PEEK/PA

Linia do wytłaczania izolacji drutu rdzeniowego w wysokiej temperaturze FEP / PFA / ETFE / PEEK / PA to niestandaryzowany sprzęt z możliwością dostosowania. Główny model ma zazwyczaj 20-50 mm. Nadaje się do wytłaczania izolacji rdzenia przewodów elektronicznych, przewodów sygnałowych, przewodów wysokotemperaturowych itp. Powyższe materiały są silnie korozyjne w stosunku do stali węglowej. Lufa ślimakowa maszyny głównej nie może być wykonana z konwencjonalnych luf ślimakowych. Ogólnie rzecz biorąc, jest wykonany z chińskiego materiału GH113, który ma doskonałą odporność na korozję, niski koszt, ale niską wytrzymałość, słabą odporność na zużycie i słabą trwałość; Można również zastosować beczkę do odlewania odśrodkowego Inconel ze śrubą Hastelloy C276, która ma pożądaną odporność na korozję i odporność na zużycie przy wyjątkowo wysokich kosztach. Ponieważ teflon jest materiałem krystalicznym, topi się natychmiast po osiągnięciu temperatury topnienia, zapewniając dobrą płynność i niskie właściwości wytrzymałościowe. Jednakże łatwo jest krystalizować w zimnych warunkach i ma słabą płynność. Zatem zachowanie ciepła głównej wytłaczarki jest bardzo ważne i należy zapewnić utrzymanie temperatury na poziomie 400°C. W warunkach wysokiej temperatury temperatura wszystkich części, przez które przepływa materiał, jest kontrolowana w zakresie ± 1-2°C, aby utrzymać dobry stan topnienia i płynność teflonu. Doskonałe wysokotemperaturowe wytłaczarki z izolacją drutem teflonowym mają następujące cechy: cylinder ślimakowy jest odporny na korozję i zużycie, dobrze konserwuje termicznie, dokładna kontrola temperatury, dobra płynność kanału przepływowego głowicy maszyny bez śladów zamykania formy, wysoka koncentryczność głowicy maszyny, stabilna i mała tolerancja średnicy drutu, gładka powierzchnia drutu bez cząstek oraz stabilne napięcie wypłaty i odbioru. Nasza firma może pomóc w spersonalizowanym dostosowaniu do potrzeb użytkownika. Jeśli chodzi o sprzęt, możemy zapewnić użytkownikom wybór różnych modeli i podstawowych marek akcesoriów. Jeśli chodzi o oprogramowanie do sterowania elektrycznego, możemy również zapewnić ekonomiczne i praktyczne lub zaawansowane metody sterowania elektrycznego. Ze względu na różne konfiguracje ogólne cena tej maszyny również znacznie się różni. Dlatego głównym czynnikiem determinującym cenę tej maszyny jest pozycjonowanie poziomu konfiguracji produktu użytkownika. Ponadto, ponieważ ten produkt jest niestandaryzowanym, dostosowanym do indywidualnych potrzeb sprzętem produkowanym w małych partiach, projektowanie, produkcja, instalacja i debugowanie zajmuje więcej czasu. Użytkownicy muszą zarezerwować wystarczającą liczbę cykli zaopatrzenia, aby osiągnąć idealną dostawę produktu.

Zapytanie +
PRZEDV：Brak poprzedniego produktu
NASTĘPNY：Brak następnego produktu
Product Details

KOMPONENTY

● Stojak na wypłaty
● Stojak do prostowania
● Główna wytłaczarka
● Głowica wytłaczarki
● Suszarka do materiału
● Stały ruchomy kanał temperaturowy
● Zbiornik na wodę chłodzącą
● Dysza nadmuchowa powietrza
● Kabestan
● Stojak do gromadzenia drutu
● Licznik metrów
● Laserowy miernik średnicy
● Tester iskier o wysokiej częstotliwości
● Obejmować
● Skrzynka sterująca energią elektryczną
● Poniżej znajdują się opcje niestandardowe
● Podgrzewacz
● Maszyna wtryskowa
● Drukarka
● Zawór odprowadzający materiał BY-PASS
● Urządzenie próżniowe
● Suszarka zasypowa
● Detektor brył
● Kondensatory elektrostatyczne wodne
● Miernik mimośrodu
● Elektroniczny billboard
● Można dostosować i dodać inne peryferyjne urządzenia pomocnicze.

SPECYFIKACJE TECHNICZNE

Główne parametry techniczne typ 18 23 typ typ 30 typ 35 typ 40 typ 45 typ 50 typ 60
Odpowiedni rodzaj drutu Nadaje się do drutu wysokotemperaturowego, przewodu koncentrycznego, przewodu sygnałowego, przewodu wysokiej częstotliwości, kabla do transmisji danych, przewodu elektronicznego UL, okablowania budowlanego BV/BVR, przewodu zasilającego, przewodu samochodowego i innych przewodów z drutu miedzianego wytłaczanego z izolacją litego rdzenia
Zakres przewodów dla standardu amerykańskiego AWG46-36 AWG42-34 AWG36-26 AWG34-22 AWG32-20 AWG30-18 AWG28-14 AWG26-10
Zakres średnicy przewodu Ø0,041-0,127 mm Ø0,064-0,16mm Ø0,13-0,40 mm Ø0,16-0,65 mm Ø0,20-0,81 mm Ø0,25-1,02 mm Ø0,32-1,63 mm Ø0,40-2,59 mm
Zakres powierzchni przewodu 0,0013-0,0127 m㎡ 0,0032-0,0201 m㎡ 0,01-0,15 m㎡ 0,02-0,35 m㎡ 0,03-0,75 m㎡ 0,1-1,5 m㎡ 0,2-2,5 m㎡ 0,5-6,0 m㎡
Średnica zewnętrzna wytłaczania Ø0,12-0,3 mm Ø0,18-0,6mm Ø0,3-1,0 mm Ø0,4-1,3 mm Ø0,5-1,8mm Ø0,7-2,3 mm Ø0,8-2,8mm Ø1,2-3,8 mm
Zakres prędkości drutu 5-80 m/min 5-80 m/min 10-100 m/min 12-120 m/min 15-150 m/min 15-150 m/min 15-150 m/min 15-150 m/min

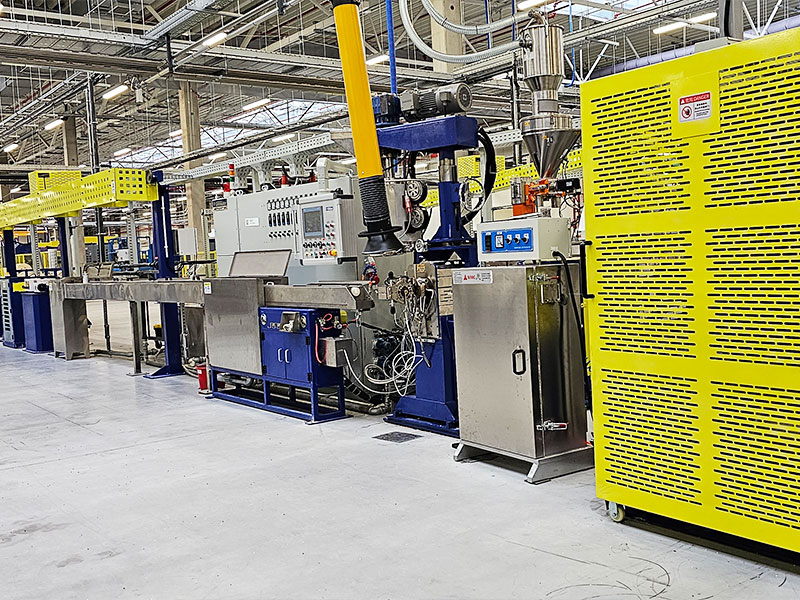

Konstrukcja maszyny Weź głowicę wytłaczarki jako oś środkową, wszystkie części od wypłaty do odbioru są rozłożone liniowo. Standardowa linia do wytłaczania ma wysokość środkową 1 metr i całkowitą długość 20-25 metrów
Typ wypłaty Stojak do wypłaty mocy światłowodowej typu wałowego Bezwałowy stojak do spłacania mocy, podnoszenie elektryczne, dokręcanie pneumatyczne, inne typy, takie jak spłata typu wału, spłata typu tarcia i inne stanowisko do spłacania mocy można również dostosować.
Specyfikacje wypłat Ø100/250 Ø200/300 Ř300/Ř400/Ř500 Ř400/Ř500/Ř630
Moc spłaty 0,75 kW 2,2 kW 3,7 kW 5,5 kW
Rodzaj napięcia spłaty Przesuń lub dodaj/usuń bloki przeciwwagi, aby wyregulować napięcie, a także można je dostosować, aby regulować napięcie za pomocą serwomotoru.
Stojak do prostowania NIE 5-kołowa rama do prostowania przewodów, kółko do prostowania przewodów o średnicy zewnętrznej Ø60, pojedynczy rowek, ze skrzynką narzędziową.
Rodzaj podgrzewacza Prosty, zamknięty podgrzewacz piekarnika z wieloma kołami prowadzącymi z obiegiem gorącego powietrza, podgrzewacz z drutu miedzianego typu przewodzącego można dostosować.
Prędkość obrotowa wytłaczarki MAX 40 obr./min MAX 60 obr./min
Wyjście materiału wytłaczarki 4 kg/godz 7 kg/godz 12 kg/godz 18 kg/godz 25 kg/godz 30 kg/godz 38 kg/godz 60 kg/godz
Moc wytłaczarki 5,5 kW 7,5 kW 11KW 15KW 22KW
Parametry śrub Stosunek L/D 25:1, stopień sprężania 3,2-3,6, śruby FEP/PFA/ETFE i beczki GH113, beczki z odlewu odśrodkowego Inconel i śruby Hastelloy C276 można dostosować; Śruby i cylindry z PEEK/PA wykonane są z 38CrMoAlA.
Rodzaj ogrzewania Korpus maszyny jest wykonany z odlewanego miedzianego pierścienia grzejnego, szyjka jest miedzianym pierścieniem grzejnym, zacisk/głowica/matryca głowicy wytłaczarki jest wykonana z odlewanej miedzianej płyty grzewczej, inny rodzaj ogrzewania można dostosować.
Kontrola temperatury Korpus3 zacisk1 szyjka1 głowica1 matryca1 Korpus4 zacisk1 szyjka1 głowica1 matryca1
Moc grzewcza 4KW 5KW 6KW 8KW 10KW 12KW 15KW 18KW
Chłodzenie lufy 3-sekcyjny wentylator odśrodkowy 4-sekcyjny wentylator odśrodkowy
Suszarka zasypowa 12 kg 25 KG 50 kg
Płyta o strukturze plastra miodu Materiał Hastelloy C276 do FEP/PFA/ETFE, materiał 38CrMoAlA do PEEK/PA. Struktura zorientowana na przepływ wewnętrzny, otwory przepływowe połączone ze sobą poprzez fazowany otwór, brak ślepych zaułków, płyta i kołnierz o strukturze plastra miodu ze stożkowym uszczelnieniem, brak wycieków kleju

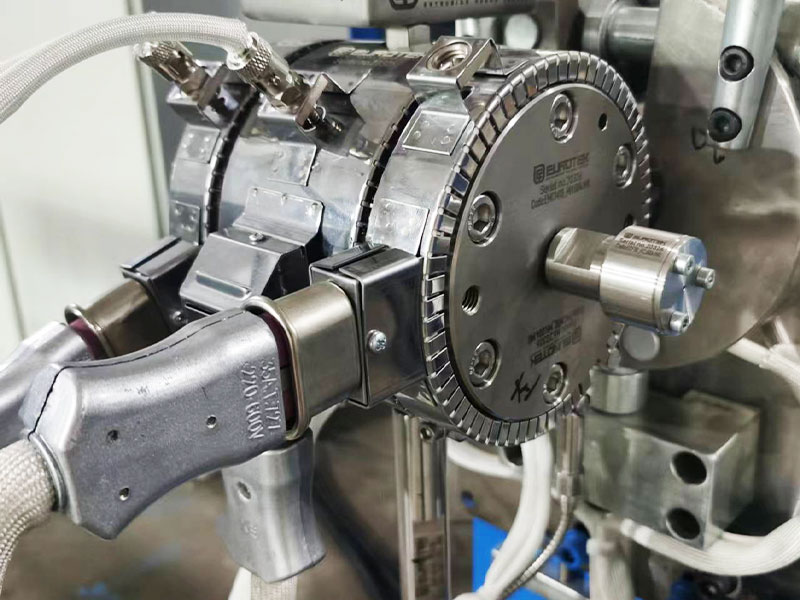

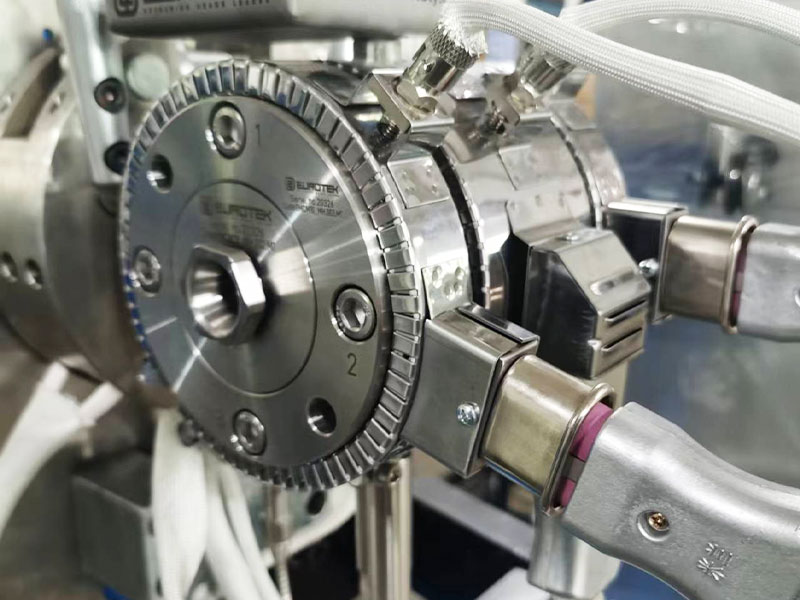

Typ głowy Automatyczna głowica centrująca typu U7, równomierny ruch nacisku prowadnicy zewnętrznej, można dostosować za pomocą różnych konstrukcji, takich jak jednowarstwowa/podwójna warstwa/pojedynczy pasek wtryskowy/podwójne paski wtryskowe itp., a także inny regulowany typ lub (automatyczne centrowanie z mikroregulacją) głowicę wytłaczarki można również dostosować.
Marka głowy Głowica wytłaczarki wyprodukowana w Chinach, GH113 do materiałów FEP/PFA/ETFE, SKD61 do materiałów PEEK/PA. Można dostosować do innych marek, takich jak: EUROTEK/UNITEK/EUROCAB/MICRODIA
Zacisk na głowę Istnieją dwie połówki zacisku głowicy maszyny, z dwoma zestawami śrub zaciskających pręt synchronicznie w górę i w dół. Może być dołączony klucz jednokierunkowy. Można także dostosować inne materiały lub typy zacisków głowicy maszyny.
Poziomowanie głowy Przyjmując konstrukcję z podwójnym sworzniem ustalającym kołnierza głowicy, poziom wysokości głowicy pozostaje niezmieniony przez długi czas.
Urządzenie próżniowe Urządzenie próżniowe podciśnieniowe, przyłącze pompowania powietrza montowane na wlocie kolektora, dostępne są jednostki pompujące powietrze lub inne typy
Ruchomy korytko Stały temperature movable flume, self-circulating temperature tank. It is equipped with two 9KW heating pipes, and the entire tank is made of SUS304 material. The standard length of the small tank is 1250mm, and customization options are available.
Zbiornik na wodę chłodzącą Jednowarstwowy zbiornik w kształcie litery U o długości 5 metrów, system chłodzenia wodą obiegową, bez agregatu chłodniczego. Cały zbiornik wykonany jest z materiału SUS304. Dostosowanie jest dostępne.
Dysza nadmuchowa pod wysokim ciśnieniem Dysza nadmuchowa typu odwróconego, materiał POM, konstrukcja z podwójnym nadmuchem, osadzona w ruchomym zbiorniku na wodę, zbiornik na wodę chłodzącą, kabestan, inne typy dysz nadmuchowych można dostosować.
Kabestan type Koło dzielone z paskiem jednokołowym, typu 3-rowkowego Lekki, tytanowy, odporny na zużycie kabestan dwukołowy ze stali nierdzewnej
Kabestan wheel diameter Typ paska jednokołowego Ø375 Podwójne koło ze stopu tytanu o wysokiej wytrzymałości Ø375, specyfikacje średnicy koła można dostosować.
Kabestan power 3,7 kW servo motor gear box 3,7 kW servo motor
Stojak napinający do akumulacji drutu Pochylony stojak do napinania drutu, całkowita długość 9 metrów, gąsienica z blachy stalowej, lekki wózek do jazdy, 10 rowków + 9 rowków na koło akumulacyjne drutu, całkowita pojemność przechowywania drutu wynosi 150 metrów, napięcie serwomotoru. Inne typy można dostosować.
Średnica koła akumulacyjnego drutu Ø80 Ø100, średnicę koła można dostosować Ø150, średnicę koła można dostosować Ø180, średnicę koła można dostosować
Licznik metrów Licznik liczników z kołem prowadzącym o obwodzie koła licznikowego 400mm. Wykorzystuje enkoder do wykrywania i pozwala na precyzyjną regulację współczynnika korekcyjnego licznika. Dostępne są inne typy urządzeń zliczających liczniki.
Obejmować type Można dostosować maszyny do odbierania drutu z podwójną głowicą, automatycznej zmiany szpuli lub inne maszyny do odbierania drutu bez wału.
Obejmować reel spcification Ř100/Ř200/Ř300 Ř200/Ř300/Ř400 Ř300/Ř400/Ř500/Ø630
Obejmować power 0,75 kW 2,2 kW 3,7 kW
Obejmować wire arrangement Serwomotor o mocy 0,4 kW do układania przewodów

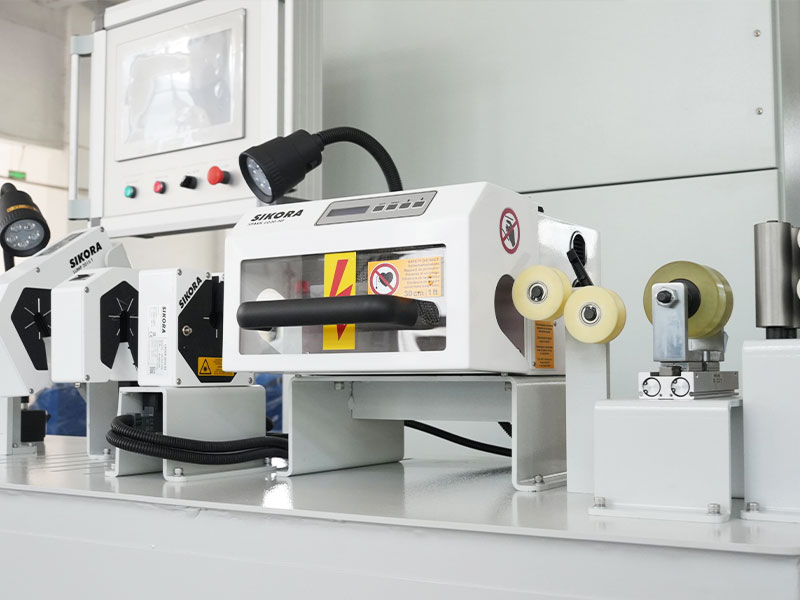

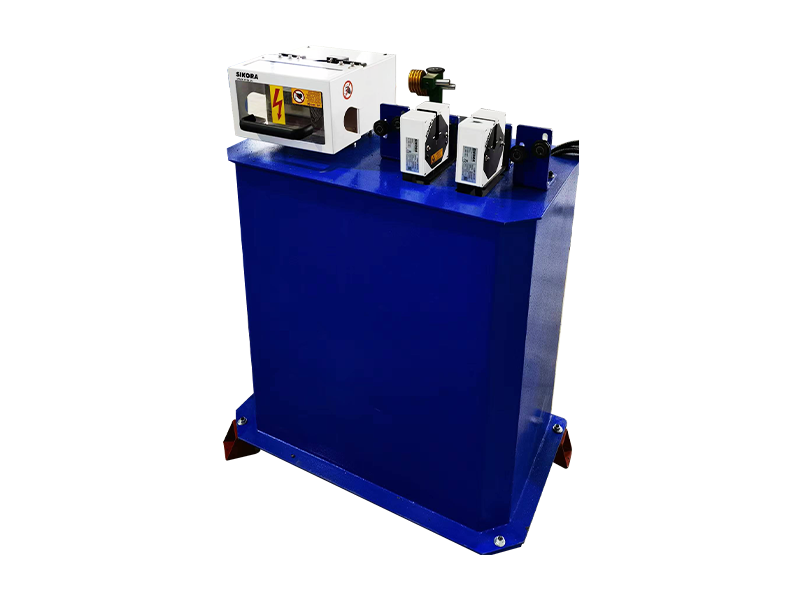

Laserowy miernik średnicy Wyprodukowany w Chinach miernik średnicy drutu, dokładność pomiaru wynosi 0,0001 lub 0,001, inne marki, takie jak SIKORA/ZUMBACH/PROTON/TAKIKAWA itp. można dostosować.
Tester iskier wysokiej częstotliwości Wyprodukowany w Chinach tester iskier wysokiej częstotliwości o wysokiej częstotliwości, napięcie wynosi 0–15 KV, inne marki, takie jak CLINTON/SIKORA/PROTON, można dostosować.
Skrzynka sterująca energią elektryczną Przyjazna dla środowiska szafka elektryczna VICTOR z powłoką ognioodporną, WEINVIEW 10” HMI, sterownik PLC SIEMENS, przełączniki SCHEIDER, regulator temperatury RKC. Marki silników i przetwornic częstotliwości są konfigurowalne.
Całkowita moc (bez maszyny do malowania pasów) 32KW 35KW 42KW 45KW 60KW 70KW 75KW 80KW



OPCJONALNE ELEMENTY DOSTOSOWANIA

Kabestan wire drop device Kabestan wytłaczany z izolacją drutu rdzeniowego bez urządzenia do opuszczania drutu można dostosować, aby go dodać.
Maszyna do wtryskiwania pasków Wtryskarkę do pasków można dostosować.
Próba ciśnieniowa Na kołnierzu głowicy można dostosować czujniki ciśnienia lub przeciwwybuchowe zawory bezpieczeństwa.
Maszyna koronowa i urządzenia do utwardzania Maszyny koronowe do obróbki powierzchni, urządzenia do utwardzania lub inne typy obróbki powierzchni można dostosować.
Drukarka Drukarka or other types can be customized.
Suszarka Suszarkę o wysokiej wydajności można dostosować, gdy maszyna pracuje w trybie wytłaczania z dużą prędkością.
Detektor brył Konfigurowalna opcja dodania funkcji wykrywania grudek do przyrządu pomiarowego w miernikach średnicy chińskich marek lub dostosowania innych marek, takich jak SIKORA/ZUMBACH/PROTON/TAKIKAWA.
Wskaźnik pojemności statycznej wody Wskaźnik pojemności statycznej wody, taki jak BETA/SIKORA/ZUMBACH/PROTON/TAKIKAWA, można dostosować.
Miernik mimośrodu Miernik mimośrodu, such as BETA/SIKORA/ZUMBACH/PROTON/TAKIKAWA can be customized.
Chłodnica Można dostosować agregat chłodniczy lub zbiornik z warstwą izolowaną.
Wisząca tablica elektroniczna Obsługiwane są dwustronne ekrany elektroniczne LED lub inne typy.
Inteligentny system zarządzania recepturami Inteligentne systemy zarządzania recepturami można dostosować, a dane, takie jak napięcie odbierania, napięcie linii magazynowania, temperatura podgrzewania, kontrola temperatury hosta, średnica wytłaczania, odległość rzędów odbierania, wartości ciśnienia powietrza będą wprowadzane do sterownika PLC. Wykorzystuje tryb komunikacji magistrali Profinet, obsługuje pozyskiwanie i import danych MES, proces produkcyjny wywoływany jednym klawiszem, uruchamianie jednym klawiszem i umożliwia cyfrowe inteligentne produkty.
Peryferyjne urządzenia pomocnicze Można dostosować inne akcesoria peryferyjne lub specjalne dostosowania całej maszyny.
Okablowanie elektryczne Stojak na kable napowietrzne o długości 2,5 m, rury powietrzne, przewody sygnałowe i kabel zasilający ułożone z izolacją, wejście przewodu od góry skrzynki elektrycznej, konfigurowalne metody alternatywne.
Norma przepisów bezpieczeństwa Wyprodukowano zgodnie z chińskimi normami bezpieczeństwa CCC i można je dostosować w celu spełnienia norm bezpieczeństwa CE/CSA/UL.
Standardy zasilania Trójfazowy zasilacz 380 V/50 Hz z możliwością dostosowania napięcia i częstotliwości dla różnych krajów i regionów.




CECHY PRODUKTU

● Szeroki zakres zastosowań: Wytłaczanie drutu PEEK/PA można uzyskać poprzez wymianę jednej śruby w zależności od rodzaju gumy.
● Szczelna konstrukcja: Unikalne struktury uszczelniające i pozycjonujące zapewniają, że z kołnierza nie wycieka materiał, a wysokość głowicy wytłaczającej pozostaje stabilna nawet przy długotrwałym użytkowaniu.
● Wysoka jakość: Nasze izolowane przewody mają koncentryczność 93% -97%, a różnica średnicy zewnętrznej wynosi ± 0,005.
● Precyzyjna kontrola temperatury: w granicach ±1 ℃.
● Inteligentny: Nasz inteligentny system zarządzania można dostosować, umożliwiając łatwy dostęp do formuł SOP, przygotowania do uruchomienia jednym kliknięciem i inteligentną obsługę.
● Łatwa konserwacja: Klienci spoza Chin mogą dostosować wykorzystanie systemu sterowania magistralą Profinet, który zapewnia szybką transmisję sygnału o niskim poziomie zakłóceń. Jeśli w dowolnym kraju lub regionie istnieje sieć komunikacyjna, można szybko wdrożyć zdalne wykrywanie usterek, rozwiązywanie problemów i usługi konserwacyjne.
