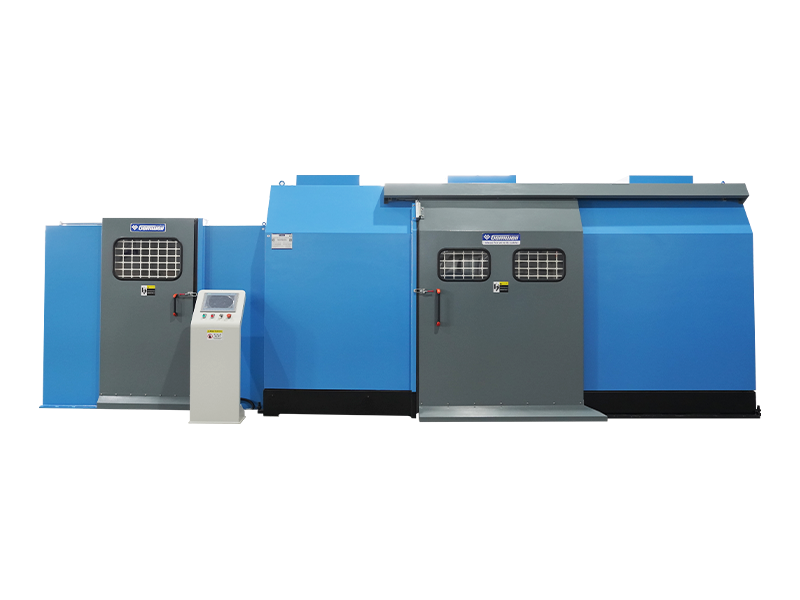

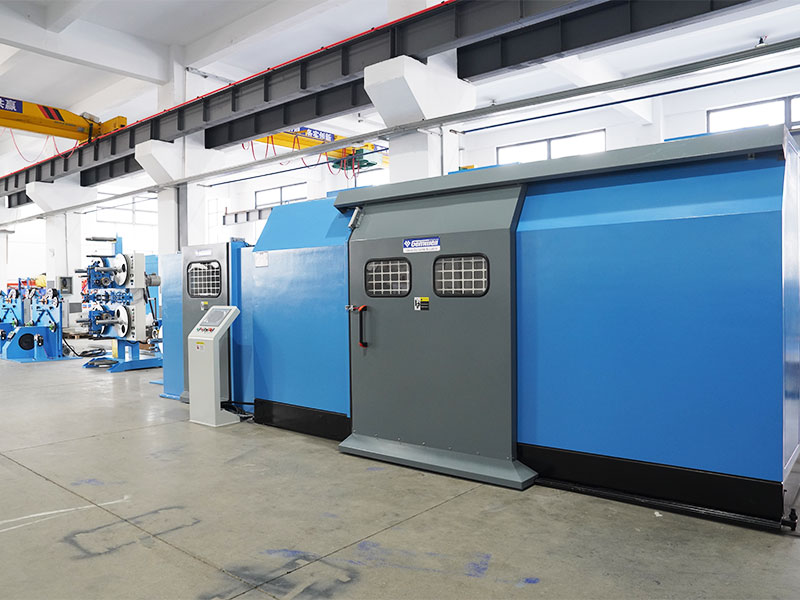

Lekka, zintegrowana skręcarka wspornikowa z pojedynczym wspornikiem (zewnętrzny kabestan i aktywny odbiór)

Wspornik splatający i zewnętrzny kabestan są połączone jako jedna część i obracają się synchronicznie w lekkiej skręcarce z pojedynczym wspornikiem typu zintegrowanego (zewnętrzny kabestan i aktywny odbiór). Szpula odbiorcza wyposażona jest w niezależny napęd silnikowy i obraca się koncentrycznie wraz ze wspornikiem nawijającym. Silnik wspornika splotowego napędza wspornik splotowy i zewnętrzną część obrotową kabestanu, aby obracały się synchronicznie ze stałą prędkością; silnik odbierający napędza wrzeciono odbierające, aby obracało się ze zmienną prędkością. Zewnętrzny kabestan składa się z koła obrotowego i wielu wielorowkowych kół napinających. Silnik napędza koło kabestanu, aby się obracało, powodując przesuwanie i skręcanie drutów ze stałą prędkością liniową. Kiedy wielorowkowe rolki napinające poruszają się do przodu i do tyłu wzdłuż osi, wysyłany jest sygnał napięciowy sterujący wrzecionem odbierającym w celu regulacji prędkości. Różnica prędkości powstaje ze względu na stałą prędkość wspornika i zmienną prędkość wrzeciona odbierającego. Stosunek różnicy prędkości obrotowej zależy od ustawienia skoku skrętki. Skręcone druty są nawijane na szpulę pod wpływem mocy silnika odbierającego w wyniku różnicy prędkości. W miarę gromadzenia się drutów na szpuli od pustej do pełnej, średnica stopniowo wzrasta. Układ sterowania automatycznie dostosowuje zmienną prędkość silnika odbierającego, a mechanizm różnicowy automatycznie przełącza się poprzecznie do trzeciej zmiennej prędkości obrotowej wrzeciona odbierającego. W ten sposób utrzymuje się produkcję drutów skręconych przy stałej prędkości linii. Maszyna ta może być wyposażona w różnego rodzaju urządzenia pomocnicze, takie jak stojaki wypłat, owijarki centralnie obracające się i owijarki wzdłużne, aby realizować skręcanie różnych drutów o średnicy zewnętrznej w granicach 10 mm. Ma wysoką wydajność produkcji, niskie błędy, a gotowe produkty z drutu mają doskonałe wskaźniki wydajności. Ten typ nadaje się do skręcania przewodów wymagających wyższych kwalifikacji użytkowych.

Zapytanie +
PRZEDV：Pojedyncza skręcarka wspornikowa o dużej wytrzymałości, typu dzielonego (zewnętrzny kabestan i przenoszenie momentu obrotowego)
NASTĘPNY：Pojedyncza skręcarka wspornikowa z różnicą prędkości (bez koła pasowego)
Product Details

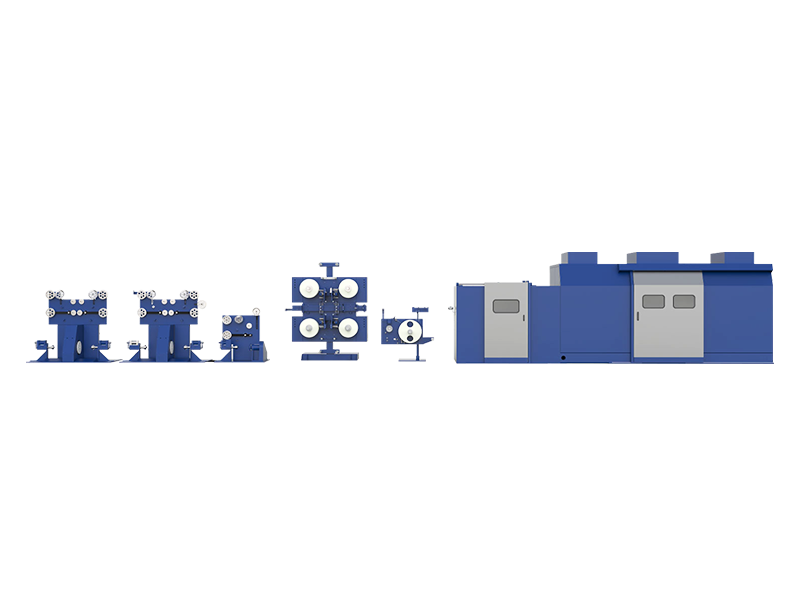

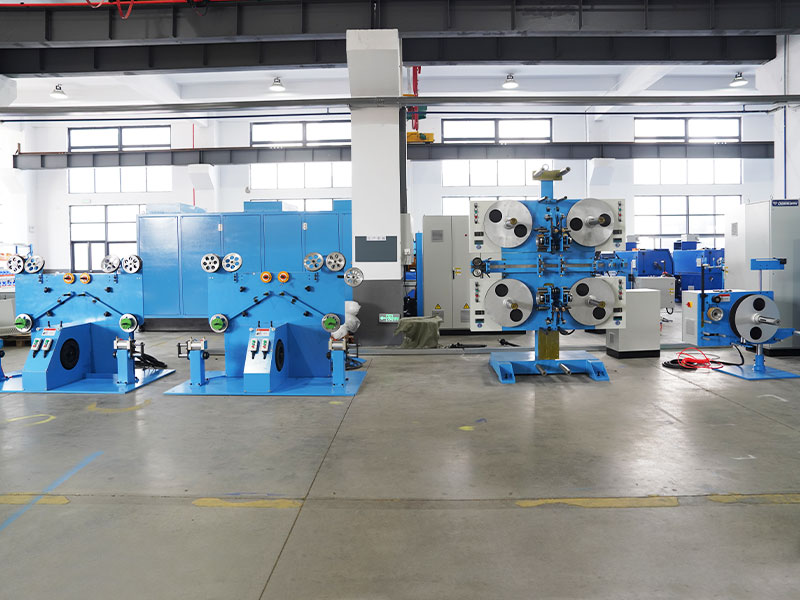

KOMPONENTY

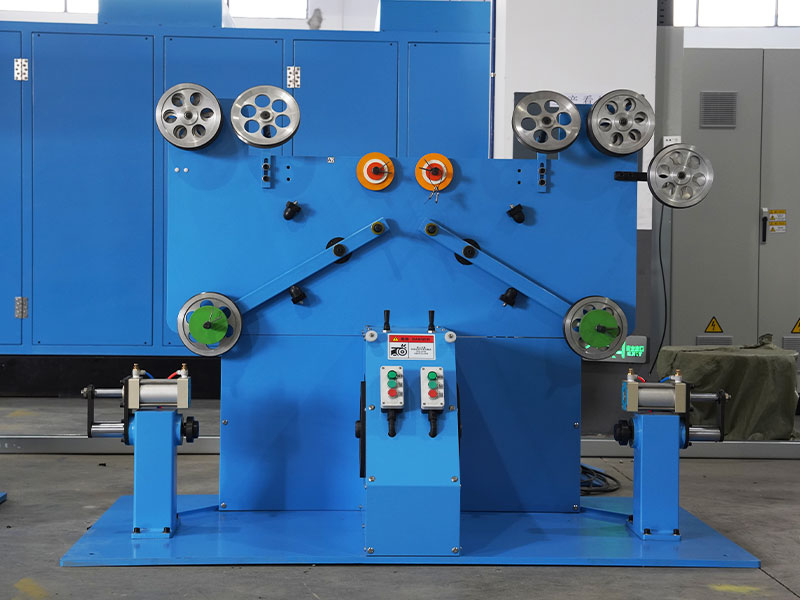

● Stojak na wypłaty
● Koncentrator drutowy
● Obróbka taśmą wzdłużną ze stałym napięciem - opcja
● Oklejarka wzdłużna czterogłowicowa - opcja
● Centralnie rotacyjna maszyna taśmująca - opcja
● Dwukołowy, wielorowkowy kabestan obrotowy
● Lekka, zintegrowana skręcarka wspornikowa z pojedynczym wspornikiem (zewnętrzny kabestan i aktywny odbiór)
● System sterowania
● Peryferyjne urządzenia pomocnicze można dostosować


SPECYFIKACJE TECHNICZNE

Główne parametry techniczne Typ 800 Typ 1000
Odpowiedni rodzaj drutu Nadaje się głównie do kabli wielożyłowych UTP, FTP i innych wielożyłowych, a także do małych przewodów wysokiej częstotliwości, przewodów łańcuchowych, kabli sterujących i innych skrętek kablowych.
Specyfikacja drutu rdzeniowego Ø1,5-3,0
Zewnętrzna średnica skrętki Ø4-9
Specyfikacje wypłat 400-500 400-630
Typ wypłaty Można go skonfigurować z różnymi stojakami mocy lub pasywnymi, takimi jak typ wału, typ bezwałowy, typ skrętny itp
Specyfikacje odbioru 800x600 1000x750
Wewnętrzny otwór cewki Ø80 Ø127
Ogólna konstrukcja maszyny Weź linię środkową głównego modelu z pojedynczym skrętem jako oś, linia produkcyjna od wypłaty do odbioru jest rozłożona liniowo w strukturze typu dzielonego.
Stracona matryca Forma jest mocowana w otworze formy za koncentratorem drutu, przy standardowej średnicy zewnętrznej formy wynoszącej 25.
Metoda skrętu pleców Konfiguracja standardowa nie obejmuje funkcji skrętu wstecznego, ale można dostosować funkcję skrętu wstecznego, aby zapewnić brak skrętów i elastyczność podczas okablowania.
Współczynnik skrętu pleców Standardowa konfiguracja nie ma współczynnika skrętu wstecznego, a produkt ma naprężenia wewnętrzne. Spłatę skrętu wstecznego można dostosować za pomocą współczynnika skrętu wstecznego w zakresie od 0% do 120%
Kierunek skrętu S/Z
Prędkość obrotowa pojedynczej skręcarki MAX 800 obr./min MAX 700 obr./min
Zakres prędkości drutu 30-150
Drut skręcony 50-300
Dokładność skoku Podczas pracy ze stałą prędkością dokładność podziałki mieści się w granicach ±1,5 mm. Podczas procesu uruchamiania/zatrzymywania dokładność podziałki mieści się w granicach ±3 mm.
Materiał wspornika Lekka, cylindryczna konstrukcja ramienia spiralnego ze stopu aluminium o niskim oporze powietrza.
Moc wspornika 30KW 45KW
Główny hamulec silnikowy Hydrauliczny hamulec tarczowy
Typ kabestanu Kabestan dwukołowy z jednym rowkiem. Korpus obrotowy i wrzeciono drutu ramy głównej są bezpośrednio połączone poprzez elastyczne sprzęgło opony. Koło kabestanu jest kołem stałym, a moc silnika zewnętrznego napędza obrót koła kabestanu poprzez konstrukcję mechaniczną. Koło napędzane jest kołem wolnym, zdolnym do liniowego ruchu posuwisto-zwrotnego. Zewnętrzny silnik serwo przekazuje stałe napięcie na napędzane koło poprzez mechaniczną przekładnię.
Średnica koła kabestanu Ø320
Moc kabestanu 7,5 kW
Napędzany silnik napinający koła Silnik serwo o mocy 3,7 kW
Podnoszenie szpuli hosta Hydrauliczne elektryczne podnoszenie palet
Metoda dokręcania szpuli Bęben odbiorczy dokręcający górną nakrętkę stożkową
Masa ładowania szpuli MAX600KG MAX 1000 kg
Moc szpuli odbiorczej 30KW 45KW
Układ pozycji drutu odbierającego 1,5 kW
Wykrywanie wyczerpania materiału płatniczego Alarm i automatyczne zatrzymanie, gdy drut się skończy / alarm i automatyczne zatrzymanie, gdy drut zostanie przerwany.
Rodzaj napięcia spłaty Standardem jest regulacja napięcia poprzez przesuwanie lub dodawanie/usuwanie bloków obciążników, ale można ją również dostosować w celu regulacji napięcia za pomocą serwomotoru.
Typ napięcia odbioru Napędzane koło obrotowego kabestanu i serwomotor napinający wytwarzają napięcie poprzez przekładnię pasową. Napędzane koło generuje sygnał napięciowy, gdy jest ciągnięte przez przemieszczenie drutu oraz steruje i wysyła sprzężenie zwrotne w zakresie prędkości PID silnika odbierającego.
Materiał do tapetowania AL, MYLAR, taśma bawełniana, włóknina
Zewnętrzna średnica szpuli taśmy MAX Ø400
Szerokość taśmy 5-35 mm
Otwór szpuli z taśmą Uniwersalny 50,8/76
Moc tapowania 2,2 kW
Szybkość nagrywania MAX 1800 obr./min
Jednostki naprężenia taśmy Standardowe zastosowanie magnetycznego sprzęgła proszkowego, sprzęgło histerezy można dostosować.
Długość przechowywania paska taśmowego 400mm, wymiana taśmy bez przecinania drutu.
Kontrola pęknięcia paska Automatyczne zatrzymanie, gdy taśma jest bliska wyczerpania i pęknięcia
Współczynnik nakładania się 0-50%, ustawienie programu
Jednostki napinające taśmę wzdłużną Standardowe zastosowanie magnetycznego sprzęgła proszkowego, sprzęgło histerezy można dostosować.
Forma do taśmowania wzdłużnego Rury do owijania szwów inne typy można dostosować.
Wyświetlanie napięcia Standardowo nie ma wyświetlacza napięcia. Typ komunikacji cyfrowy czujnik ciśnienia, alarm przekroczenia napięcia i automatyczne wyłączanie można dostosować.
Zarządzanie formułami Niestandardowy system zarządzania recepturami umożliwia wprowadzanie do sterownika PLC takich danych, jak napięcie, temperatura, średnica zewnętrzna, podziałka, S/Z, odległość nawinięcia linii i ciśnienie barometryczne, co wspomaga gromadzenie i import danych do produkcji cyfrowej.
Ochrona bezpieczeństwa Automatyczne wykrywanie i przewidywanie temperatury/wibracji/hałasu/ciśnienia można dostosować do standardowej konstrukcji CE/CSA/UL.
Wykrywanie iskier Tester iskier można dostosować.
Standardy mocy Standardem jest zasilanie 3-fazowe 380 V/50 Hz, a zasilanie można dostosować do różnych krajów i regionów.




CECHY PRODUKTU

● Efektywna prędkość: Pojedynczy wspornik skrętny poddawany jest statycznym i dynamicznym testom wyważenia oraz kalibracji, co skutkuje mniejszymi wibracjami i niskim poziomem hałasu. Wrzeciono główne pracuje z dużą prędkością w sposób ciągły, nie generując ciepła, co gwarantuje wydajną prędkość.

● Dokładny skok: Zewnętrzny obrotowy kabestan napędza ruch wielu pasm drutu, tworząc dokładny i stabilny skok przed główną skręcarką. Dzięki stałej średnicy dolnej koła kabestanu i braku innych czynników zakłócających, skok pozostaje precyzyjny i stabilny.

● Stabilne napięcie: Moment obrotowy wytwarzany przez serwomotor przenoszony jest na koło napędzane obracającego się kabestanu, a napięcie naciągu jest utrzymywane na stałym poziomie od pustej do pełnej szpuli, dzięki czemu gotowy drut nie ulega uszkodzeniu ze względu na rozmiar obciążonej szpuli.

● Efektywny układ przewodów: Proces układania drutu przyjmuje strukturę skrzynkową, w której szpula drutu porusza się tam i z powrotem w linii prostej wraz ze skrzynką odbiorczą drutu, zapewniając starannie zorganizowane ułożenie drutu.

● Mniej zginania: Konstrukcja rolki kabestanu i kół prowadzących drut przyjmuje dużą średnicę, co zmniejsza zginanie drutu i pozwala uniknąć uszkodzenia podziałki.

● Łatwiejsza obsługa: Podstawa maszyny jest pozbawiona barier, bez podjazdów. Szpule drutu można wsuwać bezpośrednio do maszyny w celu załadunku i rozładunku, dzięki czemu operacja nie wymaga wysiłku.

● Inteligentny: Zarządzanie recepturami, umożliwiające pobieranie receptur SOP jednym kliknięciem, przygotowanie do rozruchu i aktywację jednym kliknięciem; Zapewniona jest dynamiczna informacja zwrotna na temat skoku skrętu i powrotu momentu obrotowego, wykrywanie usterek, wykrywanie zerwania kabli, licznik do wyłączenia, inteligentne sterowanie.

● Łatwa konserwacja: Klienci spoza Chin mogą dostosować wykorzystanie sterowania magistralą Profinet, co zapewnia szybką transmisję sygnału o niskim poziomie zakłóceń. Jeśli w dowolnym kraju lub regionie istnieje sieć komunikacyjna, można szybko wdrożyć zdalne wykrywanie usterek, rozwiązywanie problemów i usługi konserwacyjne.
