Dom / Produkt / Pojedyncza skręcarka wspornikowa / Pojedyncza skręcarka wspornikowa o dużej wytrzymałości, typu dzielonego (zewnętrzny kabestan i przenoszenie momentu obrotowego)

Pojedyncza skręcarka wspornikowa o dużej wytrzymałości, typu dzielonego (zewnętrzny kabestan i przenoszenie momentu obrotowego) Manufacturers

Wróć do listy
Pojedyncza skręcarka wspornikowa

Pojedyncza skręcarka wspornikowa o dużej wytrzymałości, typu dzielonego (zewnętrzny kabestan i przenoszenie momentu obrotowego)

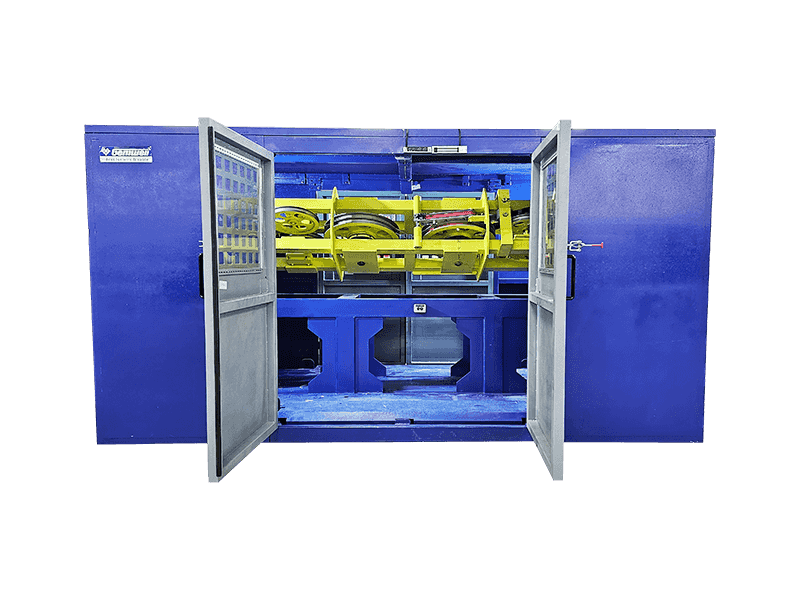

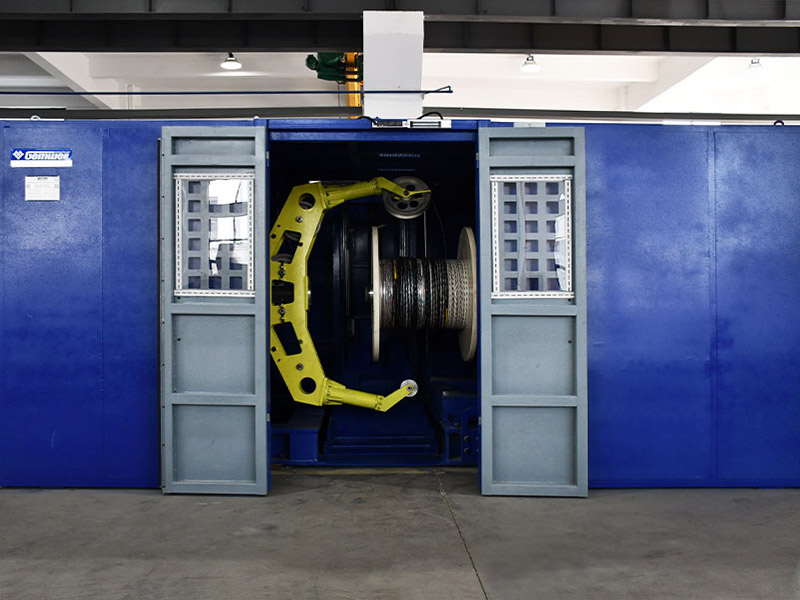

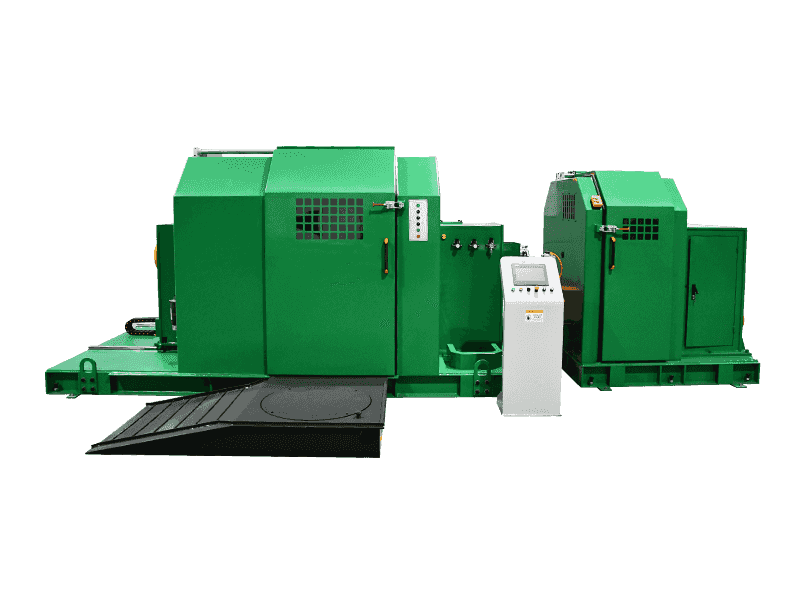

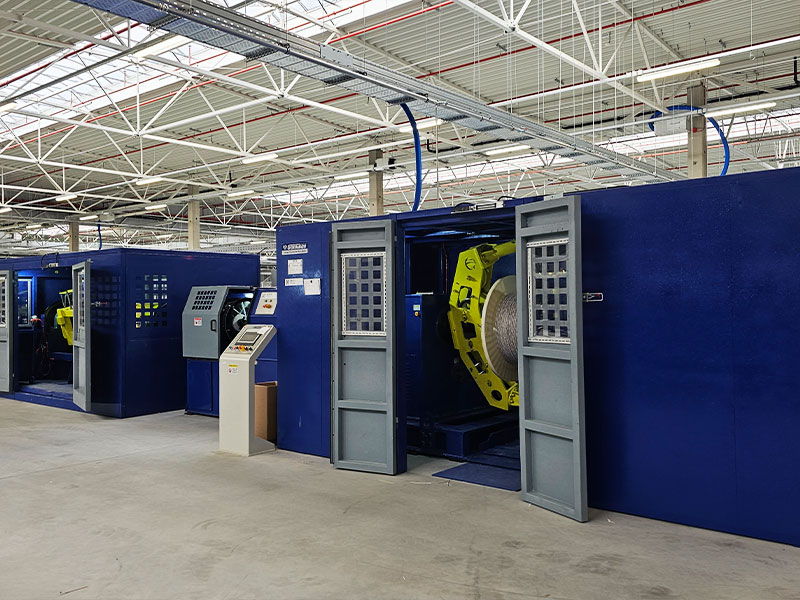

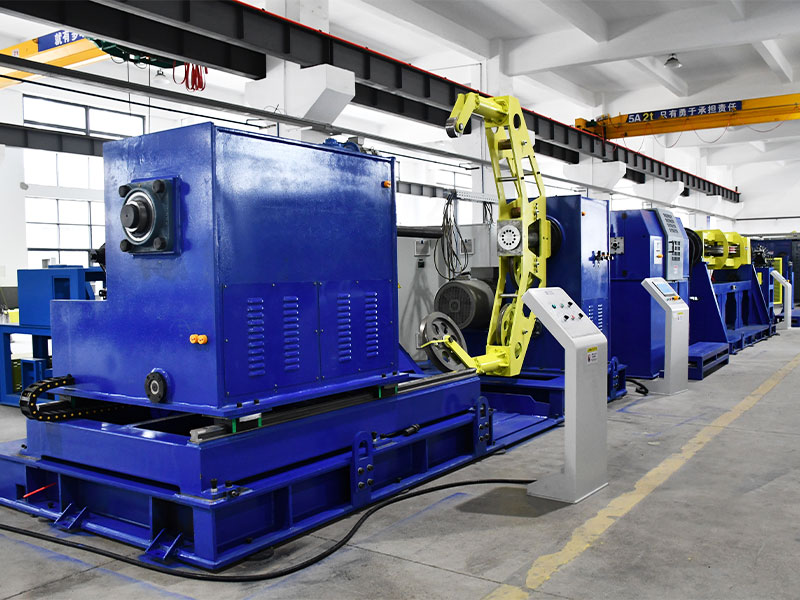

Wspornik splotki jest oddzielony od zewnętrznego kabestanu pojedynczej skręcarki wspornikowej typu dzielonego o dużej wytrzymałości (zewnętrzny kabestan i przenoszenie momentu obrotowego). Oba są obracane mechanicznie i obracają się synchronicznie. Szpula odbiorcza wyposażona jest w silnik momentowy i obraca się koncentrycznie ze wspornikiem nawijającym. Silnik wspornika splotowego napędza wspornik splotowy i zewnętrzną część obrotową kabestanu, aby obracały się synchronicznie ze stałą prędkością; silnik odbiorczy napędza szpulę odbiorczą, która obraca się i zwija drut ze zmienną prędkością. Zewnętrzny kabestan składa się z koła obrotowego i wielu wielorowkowych kół napinających. Silnik napędza koło kabestanu, aby się obracało, powodując przesuwanie i skręcanie drutów ze stałą prędkością liniową. Różnica prędkości powstaje ze względu na stałą prędkość wspornika i zmienną prędkość wrzeciona odbierającego. Stosunek różnicy prędkości obrotowej zależy od ustawienia skoku skrętki. Skręcone druty są nawijane na szpulę pod wpływem mocy silnika odbierającego w wyniku różnicy prędkości. W miarę gromadzenia się drutów na szpuli od pustej do pełnej, średnica stopniowo wzrasta. Układ sterowania automatycznie dostosowuje zmienną prędkość silnika odbierającego, a mechanizm różnicowy automatycznie przełącza się poprzecznie do trzeciej zmiennej prędkości obrotowej wrzeciona odbierającego. W ten sposób utrzymuje się produkcję drutów skręconych przy stałej prędkości linii. Maszyna ta może być wyposażona w różnego rodzaju urządzenia pomocnicze, takie jak stojaki wypłat, owijarki centralnie obrotowe i owijarki wzdłużne, aby realizować skręcanie różnych drutów o średnicy zewnętrznej w zakresie 10-30 mm. Ma wysoką wydajność produkcji, niskie błędy, a gotowe produkty z drutu mają doskonałe wskaźniki wydajności. Ten typ nadaje się do skręcania przewodów wymagających wyższych kwalifikacji użytkowych.

Zapytanie +
PRZEDV：Brak poprzedniego produktu
NASTĘPNY：Lekka, zintegrowana skręcarka wspornikowa z pojedynczym wspornikiem (zewnętrzny kabestan i aktywny odbiór)
Product Details

KOMPONENTY

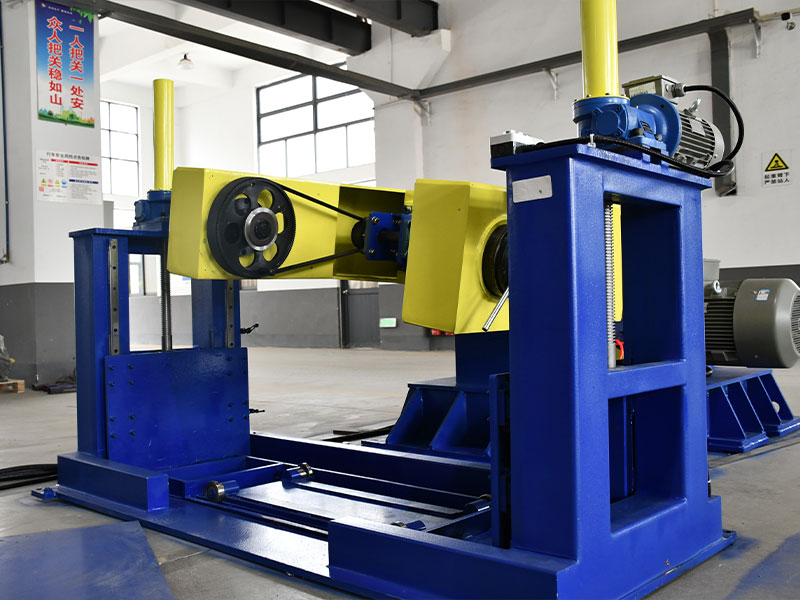

● Stojak na wypłaty

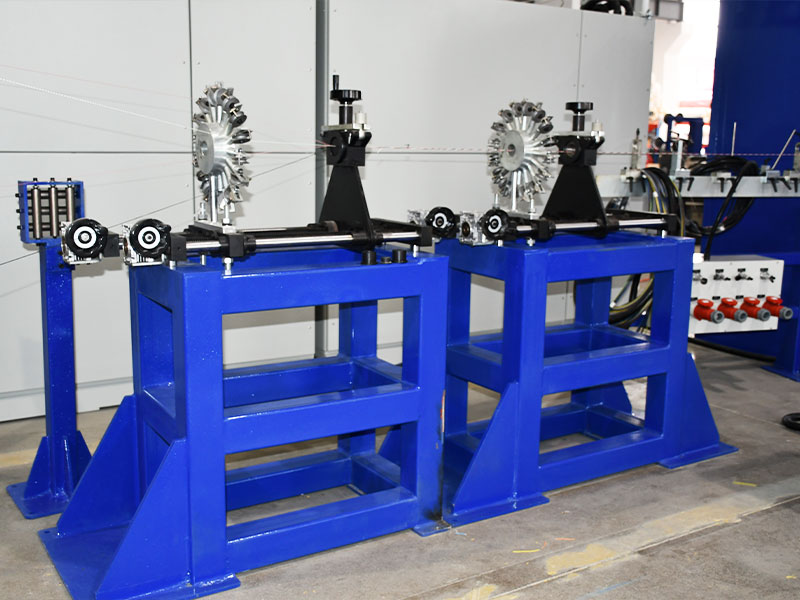

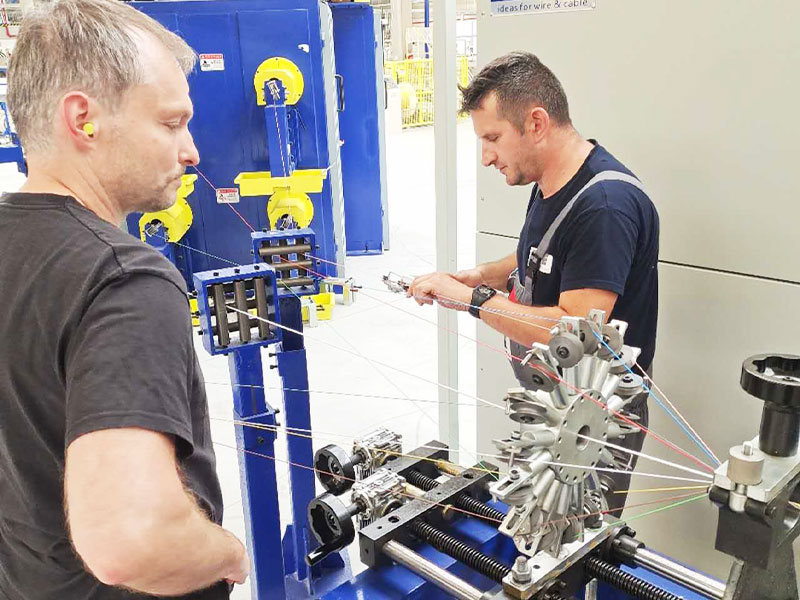

● Koncentrator drutowy
● Obróbka taśmą wzdłużną ze stałym napięciem - opcja
● Dwukołowy, wielorowkowy kabestan obrotowy
● Centralnie rotacyjna maszyna taśmująca - opcja
● Pojedyncza skręcarka wspornikowa o dużej wytrzymałości, typu dzielonego (zewnętrzny kabestan i przenoszenie momentu obrotowego)

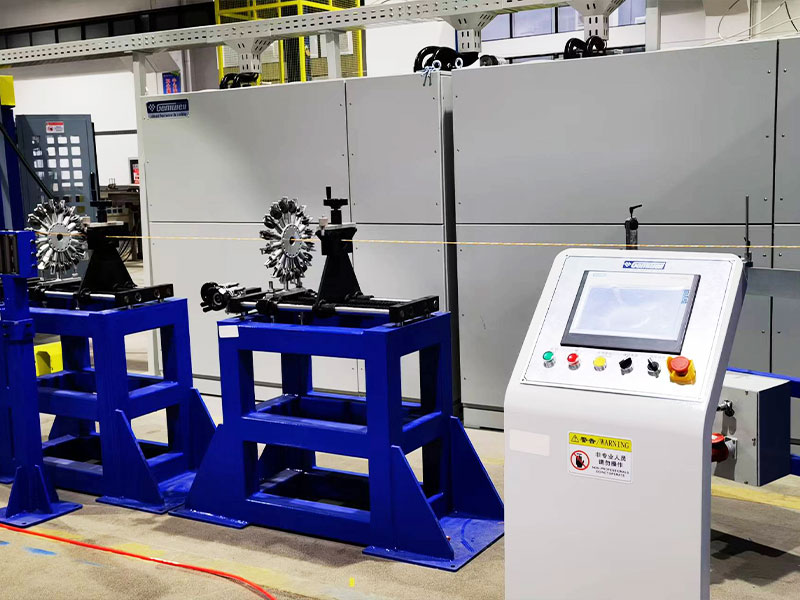

● System sterowania
● Peryferyjne urządzenia pomocnicze można dostosować


SPECYFIKACJE TECHNICZNE

Główne parametry techniczne typ 630 Typ 800 1000 typów Typ 1250
Odpowiedni rodzaj drutu Nadaje się do ciągnięcia kabla łańcuchowego, kabla sterującego, kabla zasilającego, kabla do transmisji danych, kabla zasilającego i innych przewodów z wieloma miękkimi rdzeniami w okablowaniu o dużych rozmiarach.
Specyfikacja drutu rdzeniowego Ø0,8-3,0 Ø1,5-4,0 Ø2,0-6,0 Ø3,5-8,0
Zewnętrzna średnica skrętki Ø3-8 Ø5-12 Ø7-18 Ø10-25
Specyfikacje wypłat 400-500 400-630 400-630 630-1000
Typ wypłaty Można go skonfigurować z różnymi stojakami mocy lub pasywnymi, takimi jak typ wału, typ bezwałowy, typ skrętny itp
Specyfikacje odbioru 630x475 800x600 1000x750 1250x950
Wewnętrzny otwór cewki Ø80 Ø127
Ogólna konstrukcja maszyny Weź linię środkową głównego modelu z pojedynczym skrętem jako oś, linia produkcyjna od wypłaty do odbioru jest rozłożona liniowo w strukturze typu dzielonego.
Stracona matryca Forma jest mocowana w otworze formy za koncentratorem drutu, przy standardowej średnicy zewnętrznej formy wynoszącej 25.
Metoda skrętu pleców Standardowa konfiguracja obejmuje napędzaną elektrycznie lub pasywną maszynę do spłacania skrętu zwrotnego, która może osiągnąć zwrot skrętu i elastyczne formowanie kabla. Można również dostosować inne typy stojaków spłat.
Współczynnik skrętu pleców 0-120%
Kierunek skrętu S/Z
Prędkość obrotowa pojedynczej skręcarki MAX 600 obr./min MAX 500 obr./min MAX 400 obr./min MAX 320 obr./min
Zakres prędkości drutu 20-80 20-80 20-80 20-80
Drut skręcony 20-120 30-180 40-250 50-350
Dokładność skoku Podczas pracy ze stałą prędkością dokładność podziałki mieści się w granicach ±1,5 mm. Podczas procesu uruchamiania/zatrzymywania dokładność podziałki mieści się w granicach ±3 mm.

Materiał wspornika Lekka, prostokątna konstrukcja z rur stalowych o niskim oporze powietrza.
Moc wspornika 18,5 kW 30KW 45KW 55KW
Główny hamulec silnikowy Pneumatyczny hamulec tarczowy Hydrauliczny hamulec tarczowy
Typ kabestanu Kabestan zewnętrzny jest dwukołowym układem obrotowym z kołem napędzanym, odbierającym drut przez skumulowaną średnicę dynamicznego uzwojenia szpuli odbiorczej. Enkoder wykrywa prędkość linii całej maszyny, przekazując informację zwrotną dotyczącą prędkości PID do silnika odbierającego.

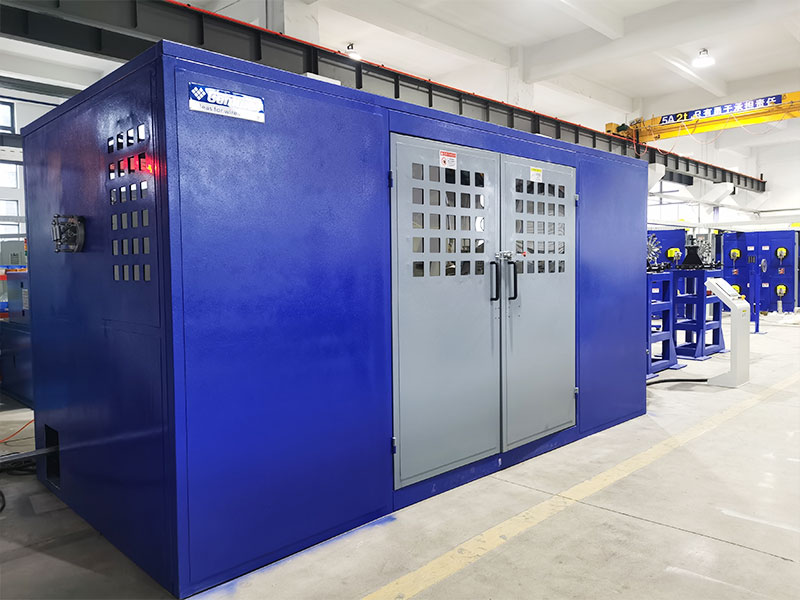

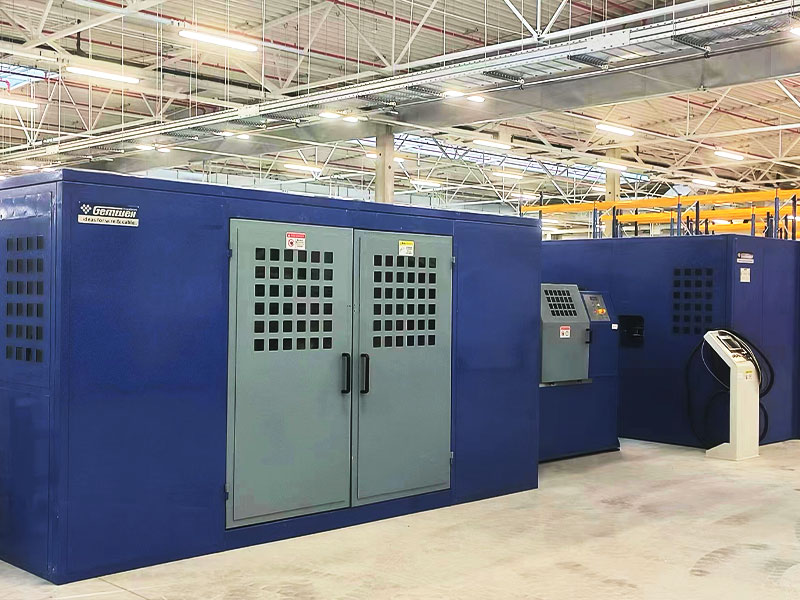

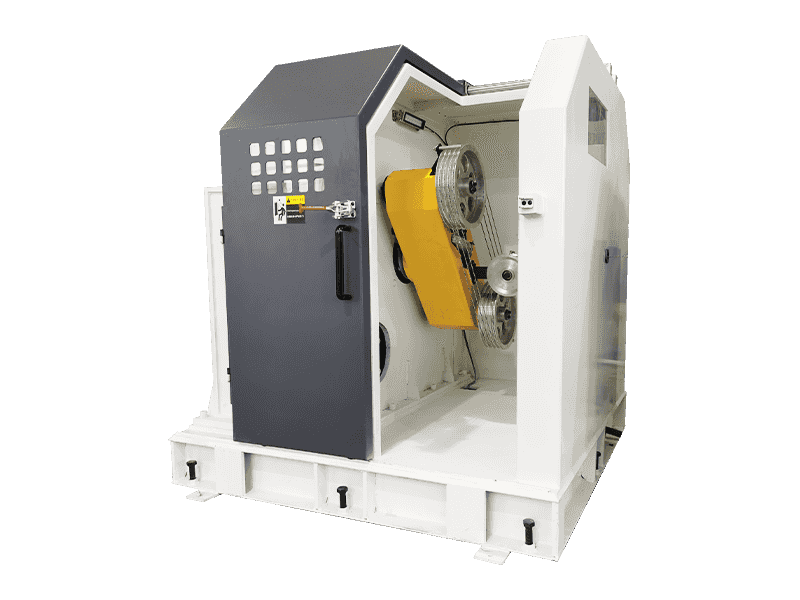

Typ kabestanu Kabestan obrotowy umieszczony jest przed skrętką główną, oddzielony od jednostki głównej. Obracający się korpus napędzany jest niezależnym silnikiem. Posiada wielorowkowy system dwukołowego kabestanu, z kołem kabestanowym jako kołem stałym. Silnik zewnętrzny napędza koło kabestanu w celu obracania się poprzez konstrukcję mechaniczną. Koło napędzane jest kołem wolnym, które może przemieszczać się liniowo posuwisto-zwrotnie. Zewnętrzny silnik serwo przekazuje stałe napięcie na napędzane koło poprzez mechaniczną przekładnię. Gdy koło napędzane jest ciągnięte przez przewód, wysyła ono sygnał napięciowy, zapewniający sterowanie momentem obrotowym PID do silnika odbierającego.
Średnica koła kabestanu Ø250 Ø350 Ø500 Ø700
Moc kabestanu 3,7 kW 5,5 kW 22KW 30KW
Napędzany silnik napinający koła 3,7 kW servo motor 5,5 kW servo motor Silnik serwo o mocy 7,5 kW Silnik serwo o mocy 11KW
Podnoszenie szpuli hosta Hydrauliczne elektryczne podnoszenie palet i szpula odbiorcza umożliwiają dostęp do ramy głównej bez barier.
Metoda dokręcania szpuli Bęben odbiorczy dokręcający górną nakrętkę stożkową
Masa ładowania szpuli MAX 400 KG MAX600KG MAX 1000 kg MAX 1500 kg
Moc szpuli odbiorczej Tryb momentu obrotowego 11 kW Tryb momentu obrotowego 15 kW Tryb momentu obrotowego 22 kW Tryb momentu obrotowego 37 kW
Układ pozycji drutu odbierającego 1,5 kW
Wykrywanie wyczerpania materiału płatniczego Alarm i automatyczne zatrzymanie, gdy drut się skończy / alarm i automatyczne zatrzymanie, gdy drut zostanie przerwany.
Rodzaj napięcia spłaty Standardem jest regulacja napięcia poprzez przesuwanie lub dodawanie/usuwanie bloków obciążników, ale można ją również dostosować w celu regulacji napięcia za pomocą serwomotoru.
Typ napięcia odbioru Dostosowując moment obrotowy silnika nawijającego w celu ustawienia naprężenia nawijającego drutu, moment obrotowy silnika automatycznie dopasowuje się do wzrostu uzwojenia drutu, zapewniając dynamicznie stałe napięcie podczas nawijania drutu.
Materiał do tapetowania AL, MYLAR, taśma bawełniana, włóknina
Średnica zewnętrzna szpuli taśmy Ø350 Ø450
Szerokość taśmy 5-30 mm 8-40 mm
Otwór szpuli z taśmą Uniwersalny 50,8/76
Moc tapowania 2,2 kW 3,7 kW
Szybkość nagrywania MAX 1800 obr./min MAX 1500 obr./min
Jednostki naprężenia taśmy Standardowe zastosowanie magnetycznego sprzęgła proszkowego, sprzęgło histerezy można dostosować.
Długość przechowywania paska taśmowego 400mm, wymiana taśmy bez przecinania drutu.
Kontrola pęknięcia paska Automatyczne zatrzymanie, gdy taśma jest bliska wyczerpania i pęknięcia
Współczynnik nakładania się 0-50%, ustawienie programu
Jednostki napinające taśmę wzdłużną Standardowe zastosowanie magnetycznego sprzęgła proszkowego, sprzęgło histerezy można dostosować.
Forma do taśmowania wzdłużnego Rury do owijania szwów inne typy można dostosować.
Wyświetlanie napięcia Standardowo nie ma wyświetlacza napięcia. Typ komunikacji cyfrowy czujnik ciśnienia, alarm przekroczenia napięcia i automatyczne wyłączanie można dostosować.
Zarządzanie formułami Niestandardowy system zarządzania recepturami umożliwia wprowadzanie do sterownika PLC takich danych, jak napięcie, temperatura, średnica zewnętrzna, podziałka, S/Z, odległość nawinięcia linii i ciśnienie barometryczne, co wspomaga gromadzenie i import danych do produkcji cyfrowej.
Ochrona bezpieczeństwa Automatyczne wykrywanie i przewidywanie temperatury/wibracji/hałasu/ciśnienia można dostosować do standardowej konstrukcji CE/CSA/UL.
Wykrywanie iskier Tester iskier można dostosować.
Standardy mocy Standardem jest zasilanie 3-fazowe 380 V/50 Hz, a zasilanie można dostosować do różnych krajów i regionów.




CECHY PRODUKTU

● Efektywna prędkość: Pojedynczy wspornik skrętny poddawany jest statycznym i dynamicznym testom wyważenia oraz kalibracji, co skutkuje mniejszymi wibracjami i niskim poziomem hałasu. Wrzeciono główne pracuje z dużą prędkością w sposób ciągły, nie generując ciepła, co gwarantuje wydajną prędkość.

● Dokładny skok: Zewnętrzny obrotowy kabestan napędza ruch wielu pasm drutu, tworząc dokładny i stabilny skok przed główną skręcarką.

Dzięki stałej średnicy dolnej koła kabestanu i braku innych czynników zakłócających, skok pozostaje precyzyjny i stabilny.

● Efektywny układ przewodów: Proces układania drutu przyjmuje strukturę skrzynkową, w której szpula drutu porusza się tam i z powrotem w linii prostej wraz ze skrzynką odbiorczą drutu, zapewniając starannie zorganizowane ułożenie drutu.

● Mniej zginania: Konstrukcja rolki kabestanu i kół prowadzących drut przyjmuje dużą średnicę, co zmniejsza zginanie drutu i pozwala uniknąć uszkodzenia podziałki.

● Łatwiejsza obsługa: Podstawa maszyny jest pozbawiona barier, bez podjazdów. Szpule drutu można wsuwać bezpośrednio do maszyny w celu załadunku i rozładunku, dzięki czemu operacja nie wymaga wysiłku.

● Inteligentny: Zarządzanie recepturami, umożliwiające pobieranie receptur SOP jednym kliknięciem, przygotowanie do rozruchu i aktywację jednym kliknięciem; Zapewniona jest dynamiczna informacja zwrotna na temat skoku skrętu i powrotu momentu obrotowego, wykrywanie usterek, wykrywanie zerwania kabli, licznik do wyłączenia, inteligentne sterowanie.

● Łatwa konserwacja: Klienci spoza Chin mogą dostosować wykorzystanie sterowania magistralą Profinet, co zapewnia szybką transmisję sygnału o niskim poziomie zakłóceń. Jeśli w dowolnym kraju lub regionie istnieje sieć komunikacyjna, można szybko wdrożyć zdalne wykrywanie usterek, rozwiązywanie problemów i usługi konserwacyjne.
