(Podwójne rdzenie + przewód uziemiający + owijanie wzdłużne) Skręcarka par drutów wspornikowych o pojedynczym skoku

Liczbę głowic regałów wypłat można rozszerzać i konfigurować. Kiedy przewody uziemiające są dodawane do dwóch lub więcej rdzeni przewodów sygnałowych w celu skręcenia par z wolnym naprężeniem wewnętrznym, zwrotne skręcenie się opłaca, a także gdy metalowe lub niemetalowe materiały taśmowe są dodawane do owinięcia centralnie obrotowego lub owinięcia wzdłużnego, zwykle zaleca się użycie metody pojedynczego skręcenia. W porównaniu z metodą podwójnego skręcania, metoda pojedynczego skręcania ma niższą wydajność produkcji, ale może uzyskać lepszy wygląd fizyczny i parametry elektryczne jakości owijania taśmy. Ta pojedyncza skręcarka została specjalnie zaprojektowana dla linii produkcyjnej (osłony do owijania taśmą z uziemionego drutu). Pojedyncza jednostka skręcająca ma wbudowaną konstrukcję kabestanu. Koło kabestanu osadzone jest na wspornikowym ramieniu wahliwym. Silnik kabestanowy i silnik wspornikowy są sterowane za pomocą mechanicznego i elektrycznego mechanizmu blokującego, działającego synchronicznie, co pozwala uzyskać bezstopniową, precyzyjną elektroniczną kontrolę nachylenia. Dokładność podziałki jest bliska jednego miejsca po przecinku, można ją ustawić cyfrowo i działa stabilnie i dokładnie. Część płatna i część do owijania wzdłużnego przyjmują zintegrowaną, scentralizowaną konstrukcję, aby zaoszczędzić miejsce. Szpula odbiorcza przyjmuje kontroler ruchu serwo w strukturze układu wału, który nie uszkadza gotowego drutu i sprawia, że ​​układ jest precyzyjny i piękny.

Zapytanie +
PRZEDV：Brak poprzedniego produktu
NASTĘPNY：(Podwójne rdzenie ze skrętem tylnym + drut uziemiający + środkowe owijanie obrotowe) Maszyna do skręcania par drutów typu łukowego o pojedynczej podziałce
Product Details

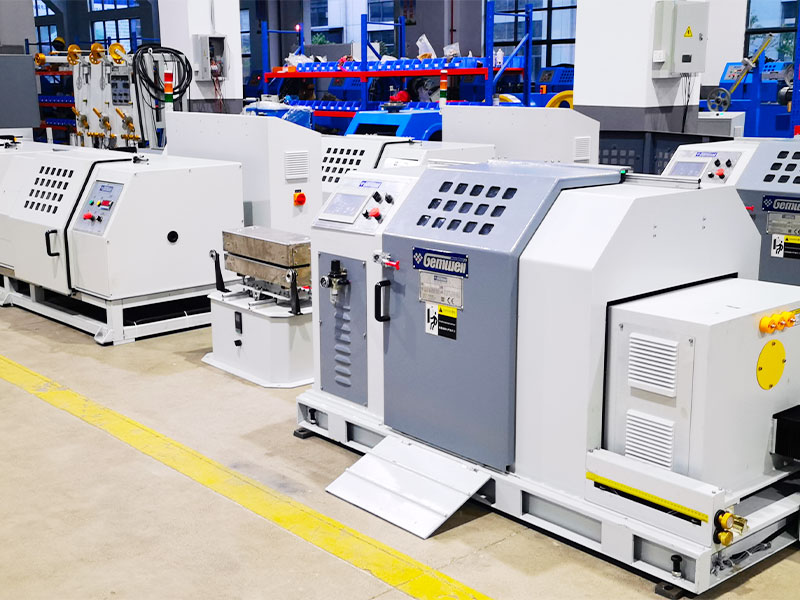

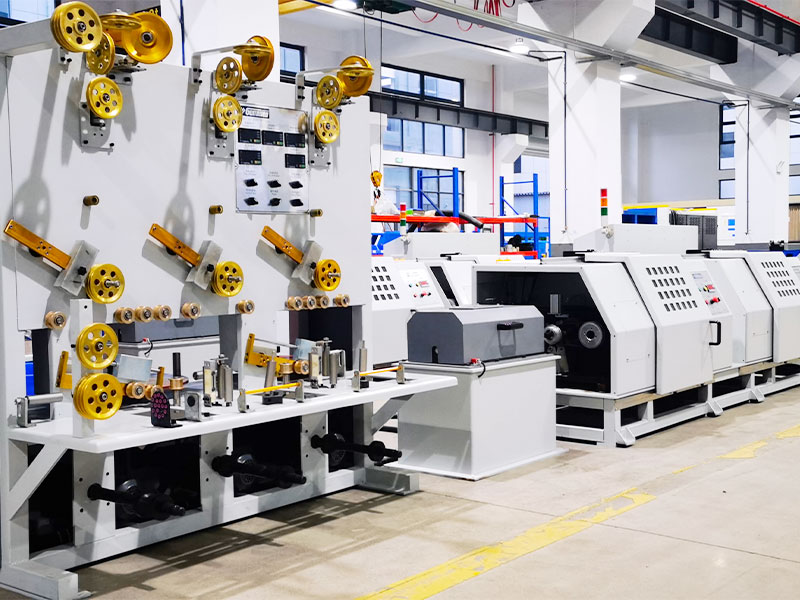

KOMPONENTY

● Ø400 Zintegrowany aktywny stojak płatniczy z wałem 3 szt
● Maszyna do taśmowania wzdłużnego o stałym napięciu 2 jednostki
● Koncentrator drutu 1 szt
● Centralnie obracająca się maszyna do taśmowania - opcjonalnie 2 jednostki
● Piekarnik teleskopowy 1 szt

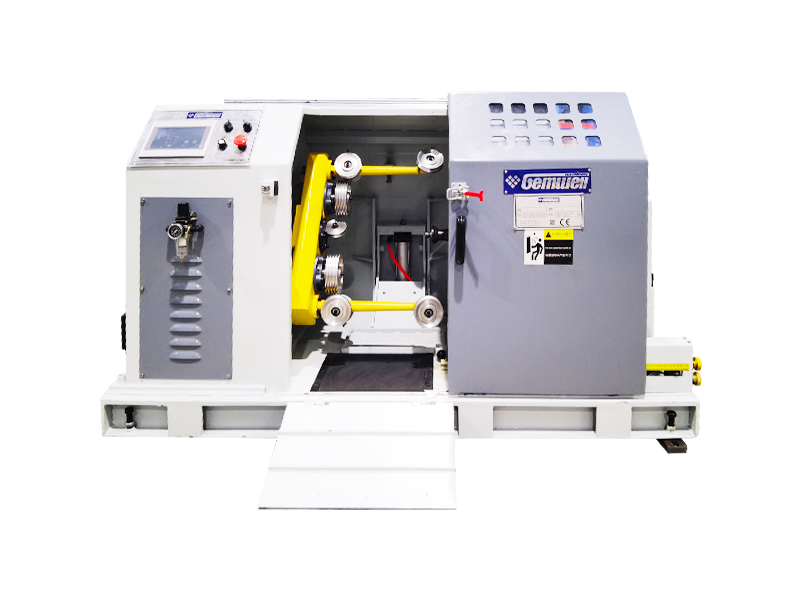

● Pojedyncza skręcarka wspornikowa Ø400 1 szt
● System sterowania 1 jednostka
● Peryferyjne urządzenia pomocnicze można dostosować.


SPECYFIKACJE TECHNICZNE

Struktura wypłat Standardem jest aktywny stojak oplatający z 3 zintegrowanymi głowicami, z 2 głowicami do owijania drutu rdzeniowego i 1 głowicą do owijania drutu miedzianego. Inne typy wypłat można dostosować.
Struktura odbioru Standardem jest skręcarka pojedyncza wspornikowa Ø400 z odbiorem wału szlifowanego. Szpulę odbiorczą typu Ø500 można dostosować.
Ogólna konstrukcja maszyny Ułóż wzdłuż linii środkowej komputera typu mainframe z pojedynczym skrętem, umieszczonego odpowiednio od wypłaty do odbioru z podzieloną strukturą
Odpowiedni rodzaj drutu Nadaje się do skręcania par przewodów wysokiej częstotliwości, takich jak HDMI, USB3.1, USB4.0 i KABEL LAN, a także kabli do transmisji danych i kabli elektronicznych (2-żyłowy przewód uziemiający w środku lub owijanie wzdłużne)
Specyfikacja drutu rdzeniowego Zakres: Ø0,6-1,8 mm, poza tym zakresem, można dostosować
Zewnętrzna średnica drutu linkowego zakres: Ø1,3-4,0 mm, poza tym zakresem można dostosować.
Stracona matryca Standardowa średnica zewnętrzna formy wynosi 25 mm.
Metoda skrętu pleców NIE
Współczynnik skrętu pleców NIE
Kierunek skrętu S/Z
Prędkość obrotowa wypłaty MAX1000RPM (bez obciążenia), rzeczywistą prędkość roboczą można ustawić zgodnie ze specyfikacjami drutu.
Szybkość nagrywania MAX2000RPM (bez obciążenia), rzeczywistą prędkość roboczą można ustawić w zależności od szerokości taśmy i specyfikacji drutu.
Zakres prędkości drutu Wzór do obliczenia prędkości drutu to: prędkość pojedynczej skrętki x skok / 1000 = m/min, przy maksymalnym limicie prędkości wynoszącym 50 m/min.
Drut skręcony Optymalny zakres podziałki wynosi 10,0-50,0 mm, z dokładnością do jednego miejsca po przecinku, płynną, bezstopniową regulacją, wybieraną na ekranie dotykowym.
Dokładność skoku Podczas produkcji ze stałą prędkością dokładność podziałki wynosi ±0,4 mm, a podczas procesów uruchamiania/zatrzymywania dokładność podziałki wynosi ±0,6 mm.
Materiał wspornika Lekka, prostokątna konstrukcja z rur stalowych o niskim oporze powietrza
Moc wspornika Silnik serwo o mocy 3,7 kW.
Hamowanie gospodarza
Pneumatyczny hamulec tarczowy.
Typ kabestanu Dwukołowy kabestan jest umieszczony na wsporniku ramy głównej z pojedynczym skrętem.
Średnica koła kabestanu Koło kabestanu drutowego Ø159 z 4 rowkami.
Moc kabestanu Silnik serwo o mocy 1,8 kW
Specyfikacja wypłaty Kółka narzędziowe Ø400 ABS. 500 kół wypłat można dostosować.
Specyfikacja odbioru Kółka narzędziowe Ø400 ABS. Można dostosować 500 kół wypłat, z maksymalną prędkością 800 obr./min.
Wewnętrzny otwór szpuli Standardowy rozmiar to Ø56 mm, istnieje możliwość dostosowania do innych rozmiarów otworów.

Podnoszenie wrzeciona szpuli Sztuczne szpule zwijające, szpule odbiorcze z elektrycznym podnoszeniem
Metoda dokręcania szpuli Rolka do dokręcania górnej nakrętki stożkowej
Masa ładowania szpuli MAX200KG
Opłacalna moc bębna Silnik przekładniowy o mocy 0,4 kW
Moc szpuli odbiorczej Tryb napięcia momentu obrotowego silnika serwo o mocy 1,3 kW
Układ pozycji drutu odbierającego Typ rzędu naziemnego, pozycja rzędu serwosilnika 0,75 kW
Wykrywanie wyczerpania materiału płatnego Alarm i automatyczne zatrzymanie, gdy drut się skończy / alarm i automatyczne zatrzymanie, gdy drut zostanie przerwany.
Typ napinający Aktywna dźwignia wału, ruchomy i regulowany ciężar w celu regulacji napięcia, kontrola PID prędkości spłacania. Przejmowanie naprężenia momentu obrotowego można dostosować do silnika serwo w celu kontrolowania napięcia.
Zakres napięcia spłacania 3N-40N/0,3kg-4kg/300g-4000g
Zakres napięcia odbioru 8N-50N/0,8kg-5kg/800g-5000g
Dokładność napięcia ±25g
Materiał do tapetowania AL, MYLAR, FOLIA MIEDZIANA, PTFE, PI
Zewnętrzna średnica szpuli taśmy Standardowy materiał podkładki, średnica zewnętrzna Ø300, dostępny niestandardowy materiał wału.
Szerokość taśmy 3-20 mm
Otwór szpuli z taśmą 50,8/76
Moc tapowania Silnik serwo o mocy 1,8 kW
Tapowanie napięcia Sprzęgło histerezy 1NM
Długość przechowywania paska taśmowego 400mm, wymiana taśmy bez przecinania drutu.
Kontrola pęknięcia paska Automatyczne zatrzymanie w przypadku wyczerpania się i zerwania taśmy
Współczynnik nakładania się 0-50%, ustawienie programu
Jednostki napinające taśmę wzdłużną Magnetyczny hamulec proszkowy 1NM
Forma do taśmowania wzdłużnego Standardem jest rurowa rurka do pakowania bez szwu, można również dostosować inne typy podłużnych form do pakowania
Parametry piekarnika Teleskopowy piekarnik z termostatem, odsuwaj się po zatrzymaniu, aby zapobiec przypaleniu drutu, i wsuń się, aby upiec drut podczas uruchamiania.
Wyświetlanie napięcia Typ komunikacji, cyfrowy czujnik ciśnienia, alarm przekroczenia napięcia i automatyczne wyłączanie.
Wykrywanie iskier Można dostosować, dodając tester iskier
Zarządzanie formułami Niestandardowy system zarządzania recepturami umożliwia wprowadzanie do sterownika PLC takich danych, jak napięcie, temperatura, średnica zewnętrzna, podziałka, S/Z, odległość nawoju drutu i ciśnienie barometryczne, co wspomaga gromadzenie i import danych do produkcji cyfrowej.
Ochrona bezpieczeństwa Automatyczne wykrywanie i przewidywanie temperatury/wibracji/hałasu/ciśnienia można dostosować do standardowej konstrukcji CE/CSA/UL.
Standardy mocy Standardem jest prąd 3-fazowy 380 V/50 Hz, a zasilanie można dostosować do różnych krajów i regionów.




CECHY PRODUKTU

● Duża prędkość: Obrotowy łuk kątowy jest wyważony statycznie i dynamicznie wyważony do testowania i korygowania. Ma małe wibracje i niski poziom hałasu. Wrzeciono nie wytwarza ciepła podczas długotrwałej, ciągłej pracy z dużą prędkością, a prędkość obrotowa wrzeciona jest duża.

● Wyłączne zastosowanie: Nadaje się do szybkiego skręcania różnych rdzeni drutowych, jest preferowanym sprzętem dla linii produkcyjnej serii taśm do skręcania par.

● Wysoka jakość: Konstrukcja wspornikowa z kołem kabestanowym obracającym się ze stałą prędkością, zapewniająca stabilny skok drutu i wysoką jakość.

● Mniej zginania: Koła pasowe i rolki prowadzące mają duże średnice, aby zmniejszyć zginanie drutu i uniknąć uszkodzenia skoku skrętu.

● Dokładny skok: Wyłącznie na świecie „precyzyjny mechanizm przenoszenia mocy zewnętrznej i wewnętrznego kabestanu” wykorzystuje złożoną przekładnię mechaniczną do przenoszenia mocy silnika na zewnątrz skręconego dziobu na znajdujące się w nim koło kabestanu. Ustawiając główny kabestan jako wzorzec ruchu, zastosuj serwosterowniki ruchu zarówno dla skręcającego dziobu, jak i głównego kabestanu, aby przeprowadzić precyzyjną kontrolę ruchu łańcucha i uzyskać precyzyjny skok przy dowolnej prędkości.

● Efektywny układ przewodów: Proces układania drutu przyjmuje strukturę skrzynkową, w której szpula drutu porusza się tam i z powrotem w linii prostej wraz ze skrzynką do przechowywania drutu, zapewniając starannie zorganizowane ułożenie.

● Stabilna kontrola napięcia: Naprężenie drutu jest kontrolowane przez układ momentu obrotowego silnika serwo, utrzymując stałe napięcie podczas nawijania z pustej do pełnej szpuli.

● Inteligentny: Zarządzanie recepturami, pobieranie receptur SOP jednym kliknięciem, przygotowanie do uruchomienia jednym kliknięciem, uruchamianie jednym kliknięciem; dynamiczne sprzężenie zwrotne dotyczące skoku skręcenia, współczynnika skręcenia wstecznego, wykrywanie usterek/wykrywanie rozłączenia/zatrzymanie po osiągnięciu poziomu licznika, inteligentny panel sterowania

● Łatwa konserwacja : Klienci spoza Chin mogą dostosować, aby uzyskać sterowanie magistralą Profinet, która zapewnia szybką transmisję sygnału i niski poziom zakłóceń. Rozwiązywanie problemów i konserwacja są dostępne niezależnie od lokalizacji maszyny w dowolnym kraju lub regionie na całym świecie, pod warunkiem, że istnieje sieć komunikacyjna, co umożliwia szybkie zdalne wykrywanie usterek, rozwiązywanie problemów i usługi konserwacyjne.
