Dom / Produkt / Maszyna do wytłaczania izolacji drutu / Linia do szybkiego wytłaczania izolacji drutu serii PE/PP

Linia do szybkiego wytłaczania izolacji drutu serii PE/PP Manufacturers

Wróć do listy
Maszyna do wytłaczania izolacji drutu

Linia do szybkiego wytłaczania izolacji drutu serii PE/PP

Linia do szybkiego wytłaczania izolacji drutu serii PE / PP to niestandaryzowany sprzęt z możliwością dostosowania. Przyjmuje linię produkcyjną do ciągnienia drutu miedzianego, wyżarzania drutu miedzianego, wytłaczania izolacji i automatycznego przewijania szpul. Nadaje się do szybkiego wytłaczania izolacji przewodu sygnałowego. Linia do produkcji seryjnej może utrzymać natychmiastową powłokę izolacyjną przewodu po ciągnieniu miedzi. Może uniknąć utleniania powierzchni drutu miedzianego, zwiększyć efekt naskórkowy transmisji elektronów, utrzymać przewodność przewodnika, zmniejszyć tłumienie sygnału i zwiększyć odległość transmisji sygnału. Rolki materiału miedzianego można produkować w dużych partiach bez przerwy, co może również zapewnić spójność parametrów transmisji drutu w całej partii. Produkcję seryjną można wykorzystać do przygotowania do kolejnego skręcenia par, poprawiając jakość produktu, oszczędzając koszty, a tym samym zwiększając konkurencyjność produktu na rynku. Pożądana linia produkcyjna serii PE/PP charakteryzuje się następującymi cechami: gładki cylinder ślimakowy i nieprzywierająca do materiałów, małe odchylenie zewnętrznej średnicy przewodu z drutu miedzianego, duża owalność przewodu z drutu miedzianego, stabilne wydłużenie przewodu z drutu miedzianego, dokładna kontrola temperatury, wysoka koncentryczność głównej głowicy wytłaczarki, stabilna średnica drutu i mała tolerancja, niska odporność na schładzanie drutu i 100% pomyślna szybkość wymiany szpuli drutu. Nasza firma może pomóc w spersonalizowanym dostosowaniu do potrzeb użytkownika. Jeśli chodzi o sprzęt, możemy zapewnić użytkownikom wybór różnych modeli i podstawowych marek akcesoriów. Jeśli chodzi o oprogramowanie do sterowania elektrycznego, możemy również zapewnić ekonomiczne i praktyczne lub zaawansowane metody sterowania elektrycznego. Ze względu na różne konfiguracje ogólne cena tej maszyny również znacznie się różni. Dlatego głównym czynnikiem determinującym cenę tej maszyny jest pozycjonowanie poziomu konfiguracji produktu użytkownika. Ponadto, ponieważ ten produkt jest niestandaryzowanym, dostosowanym do indywidualnych potrzeb sprzętem, wyprodukowanym w niewielkiej partii, projektowanie, produkcja, instalacja i cykl debugowania zajmują więcej czasu. Użytkownicy muszą zarezerwować wystarczającą liczbę cykli zaopatrzenia, aby osiągnąć pożądaną dostawę produktu.

Zapytanie +
PRZEDV：Brak poprzedniego produktu
NASTĘPNY：Brak następnego produktu
Product Details

KOMPONENTY

● Stojak na wypłaty

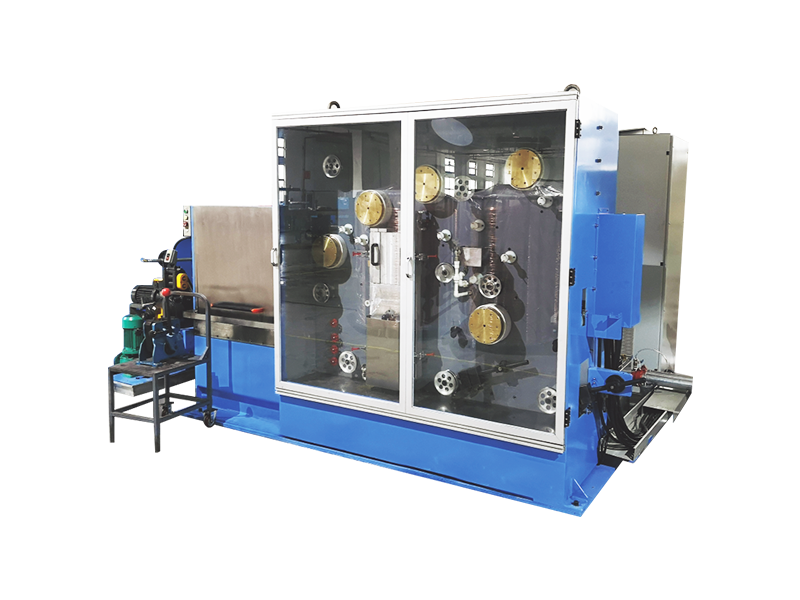

● Maszyna do ciągłego wyżarzania i wstępnego podgrzewania średnio ciągnącego
● Chłodnica z filtrem proszkowym miedzi
● Główna wytłaczarka
● Maszyna wtryskowa
● Suszarka zasypowa
● Dozownik spiralny koloru
● Głowica wytłaczarki
● Zawór odprowadzający materiał BY-PASS
● Ruchomy korytko
● Zbiornik na wodę chłodzącą
● Dysza nadmuchowa powietrza
● Kabestan
● Suszarka
● Licznik metrów
● Laserowy miernik średnicy
● Tester iskier o wysokiej częstotliwości
● Obejmować
● Skrzynka sterująca energią elektryczną
● Poniżej znajdują się opcje niestandardowe
● Drukarka
● Urządzenie próżniowe
● Detektor brył
● Kondensator elektrostatyczny wody
● Miernik mimośrodu
● Elektroniczny billboard
● Można dostosować i dodać inne peryferyjne urządzenia pomocnicze.


SPECYFIKACJE TECHNICZNE

Główne parametry techniczne 65+30 80 45
Odpowiedni rodzaj drutu Nadaje się do kabli do transmisji danych (CAT5E/CAT6/CAT6A), kabli wysokiej częstotliwości, kabli samochodowych, kabli komputerowych, kabli elektronicznych, kabli zasilających i innych przewodów z drutu miedzianego z wytłaczaną izolacją.
Zakres przewodów dla standardu amerykańskiego Pręt miedziany (Ř2,6-3,0 mm) → drut miedziany (AWG26-20) Pręt miedziany (Ř2,6-3,0 mm) → drut miedziany (AWG26-18)
Zakres średnicy przewodu Ø0,40-0,81 mm Ø0,40-1,02 mm
Zakres powierzchni przewodu 0,16-0,52 m㎡ 0,16-0,81 m㎡
Średnica zewnętrzna wytłaczania Ø0,9-2,0 mm Ø0,9-2,5 mm
Zakres prędkości drutu 600-1500 m/min 600-1500 m/min
Główne wskaźniki Tolerancja średnicy zewnętrznej drutu miedzianego ±0,001mm, owalność drutu miedzianego ±0,001mm, wydłużenie drutu miedzianego 18-30%, tolerancja średnicy zewnętrznej rdzenia izolacyjnego ±0,005mm, mimośrodowość <0,007mm

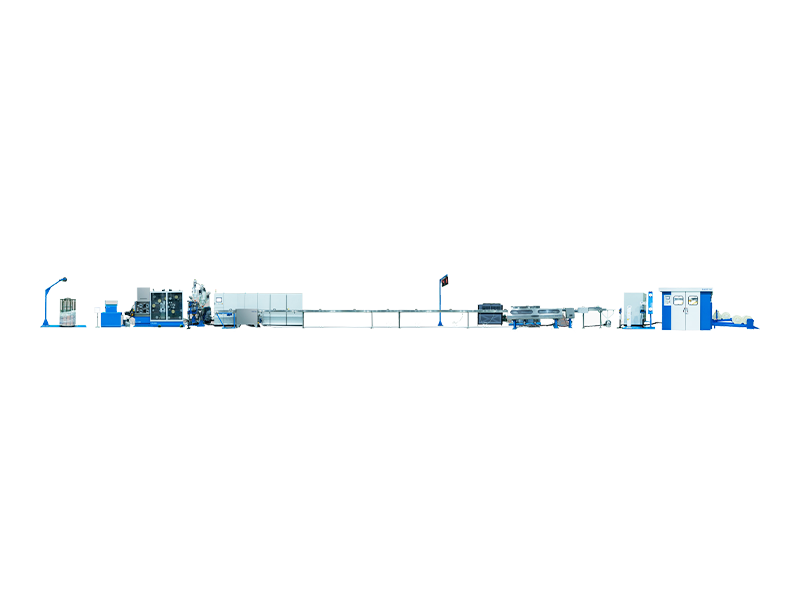

Konstrukcja maszyny Przyjmując za oś linię środkową głowicy wytłaczarki, układa się ją w linii prostej od wypłaty do odbioru, środek standardowego modelu ma wysokość 1 m, a długość całkowita wynosi 40-25 m.
Typ wypłaty Standardowe zastosowanie całej rolki pręta z miedzi beztlenowej o ciągłym spłacie, jednostanowiskowy pionowy stojak z drutu miedzianego, inne typy, takie jak spłata ulotek, spłata mocy bezwałowej itp. Można również dostosować.
Maszyna do ciągnienia drutu środkowego 17 form, silnik prądu stałego serii Z4 o mocy 55 kW, ciągnienie drutu i współczynnik redukcji wielokątów wynosi 1,25, średnica koła o stałej prędkości wynosi Ø200
Maszyna do ciągłego wyżarzania Metoda wyżarzania zwarciowego z bezpośrednim kontaktem trójkątnym, bez zabezpieczenia gazowego, napięcie wyżarzania wynosi MAX50V, prąd wyżarzania wynosi MAX800A, całkowita moc wyżarzania wynosi MAX40KVA
Maszyna do ciągłego podgrzewania Trakcja silnika prądu stałego serii Z4 o mocy 7,5 kW, napięcie wstępnego podgrzewania wynosi MAX50 V, prąd podgrzewania wynosi MAX 400 A, całkowita moc podgrzewania wynosi MAX20 KV, temperatura wstępnego podgrzewania przewodu wynosi 80–120 ℃
Maszyna chłodząca filtr proszkowy miedzi
Składa się z urządzenia filtrującego proszek miedzi, zbiornika wody o pojemności 1200 l, płytowego wymiennika ciepła o mocy 4,5 kW i pompy wodnej o mocy 2,2 kW itp., które filtrują proszek miedzi w roztworze ciągnącym i schładzają roztwór ciągnący.
Wyjście wytłaczarki 130 kg/godz 180 kg/godz
Moc wytłaczarki Silnik prądu stałego o mocy 30 kW wyprodukowany w Chinach, silnik prądu przemiennego można dostosować Silnik prądu stałego o mocy 30 kW wyprodukowany w Chinach, silnik prądu przemiennego można dostosować
Parametry śrub Stosunek L/D: 26, stopień sprężania: PE3,0. Składa się z materiału śrubowego 38CrMoAlA poddanego próżniowej obróbce cieplnej azotkiem i powierzchniowo polerowanemu chromowaniu.
Rodzaj ogrzewania Korpus maszyny wykonany jest z pierścienia grzejnego z odlewu aluminiowego, szyjka z miedzianego pierścienia grzejnego, zacisk głowicy/głowica/matryca to kwarcowa rura grzewcza.
Kontrola temperatury Korpus 4 zacisk 1 szyjka 1 głowica 1 matryca 1
Moc grzewcza 18KW 22KW
Chłodzenie lufy 4-sekcyjny wentylator odśrodkowy 4-sekcyjny wentylator odśrodkowy
Maszyna wtryskowa power Pozioma wtryskarka paskowa z 3-stopniową regulacją temperatury ciała i 1-stopniową regulacją temperatury szyi, pionowa wtryskarka paskowa może być również dostosowana do indywidualnych potrzeb.
Maszyna wtryskowa specification Typ pionowy Ø30 Typ pionowy Ø45
Maszyna wtryskowa ouput 15 kg/godz 25 kg/godz
Maszyna wtryskowa power 7,5 kW 11KW
Suszarka zasypowa Wyprodukowano w Chinach Suszarka do leja zasypowego, inne marki można dostosować.
Dozownik spiralny koloru Wyprodukowano w Chinach Dozownik spiralny Color, dostępne są inne marki i ilości.
Płyta o strukturze plastra miodu Maszyna wykonana ze stali nierdzewnej 316 bez galwanizacji. Posiada wewnętrznie prowadzoną strukturę przepływu, z otworami przepływowymi połączonymi ze sobą za pomocą fazowań, bez martwych narożników. Płytka i kołnierz o strukturze plastra miodu są uszczelnione stożkowym uszczelniaczem, aby zapobiec wyciekom.
Typ głowy Automatyczna głowica centrująca typu U7, równomierny ruch nacisku prowadnicy zewnętrznej, można dostosować do różnych konstrukcji, takich jak pojedyncza/podwójna warstwa/pojedynczy pasek wtryskowy/podwójne paski wtryskowe itp. oraz (automatyczne centrowanie z mikroregulacją) głowicę wytłaczarki można również dostosować.
Marka głowy Głowica maszyny jest produkowana w Chinach i można ją dostosować do innych marek, takich jak EUROTEK, UNITEK, EUROCAB i MICRODIA
Zacisk na głowę Istnieją dwie połówki zacisku głowicy maszyny, z dwoma zestawami śrub zaciskających pręt synchronicznie w górę i w dół. Może być dołączony klucz jednokierunkowy, a inne rodzaje zacisków głowicy maszyny można dostosować.
Próba ciśnieniowa Czujnik ciśnienia lub przeciwwybuchowy zawór bezpieczeństwa na kołnierzu głowicy.
Zawór odprowadzający materiał BY-PASS Jeden zestaw trójdrożnego, elektrycznego, automatycznego obrotowego BY-PASS, można dostosować do potrzeb pneumatycznych lub innych typów.
Poziomowanie głowy Przyjmując konstrukcję podwójnego sworznia ustalającego kołnierza głowicy, poziom głowicy nie będzie się przesuwał przez długi czas.
Ruchomy korytko Ruchomy korytko o stałej temperaturze, samokrążący zbiornik ciepłej wody, rura grzewcza o mocy 9 kW 2 szt., cały materiał SUS304, standardowa długość małego zbiornika na wodę 2500 mm, można dostosować.
Zbiornik chłodzący Jednowarstwowy zbiornik w kształcie litery U o długości 20 metrów, wewnętrzna taca na wodę w kształcie litery V, materiał SUS304, konstrukcja międzywarstwowa zapobiegająca kondensacji na zewnątrz zbiornika
Dysza nadmuchowa pod wysokim ciśnieniem Dysza nadmuchowa odwrócona, materiał POM, dwustopniowa konstrukcja nadmuchowa, osadzona w ruchomym zbiorniku wody, zbiorniku wody chłodzącej, kabestanie. Można dostosować inne typy dysz nadmuchowych.
Suszarka Dzięki zastosowaniu wysokociśnieniowej płaskiej dyszy nadmuchowej woda na powierzchni drutu jest wydmuchiwana, gdy drut przechodzi przez port nadmuchu gorącego powietrza. Jednocześnie przyjmuje ssanie podciśnieniowe, woda z powierzchni drutu jest usuwana, gdy drut przechodzi przez otwór szczeliny ssącej podciśnienia.
Kabestan type Szybkobieżny, podwójny kabestan z chłodzeniem natryskowym typu osadzanego drutem, o długości chłodzenia drutu 50 metrów.
Kabestan wheel diameter Koło segmentowe płaskie, stałe, wielorowkowe Ø350
Kabestan power 7,5 kW made-in-China DC motor, AC motor can be customized
Licznik metrów Licznik liczników z kołem prowadzącym, o obwodzie koła licznika 400 mm, wykrywaniem enkodera, regulowanym współczynnikiem korekcji licznika, istnieje możliwość dostosowania liczników innych typów.
Obejmować type Automatyczna maszyna odbierająca z podwójną szpulą Ø500 o mocy odbiorczej 11 kW, pneumatycznym dociskiem i automatyczną wymianą szpuli po osiągnięciu licznika, automatycznym załadunkiem i rozładunkiem szpuli drutu.

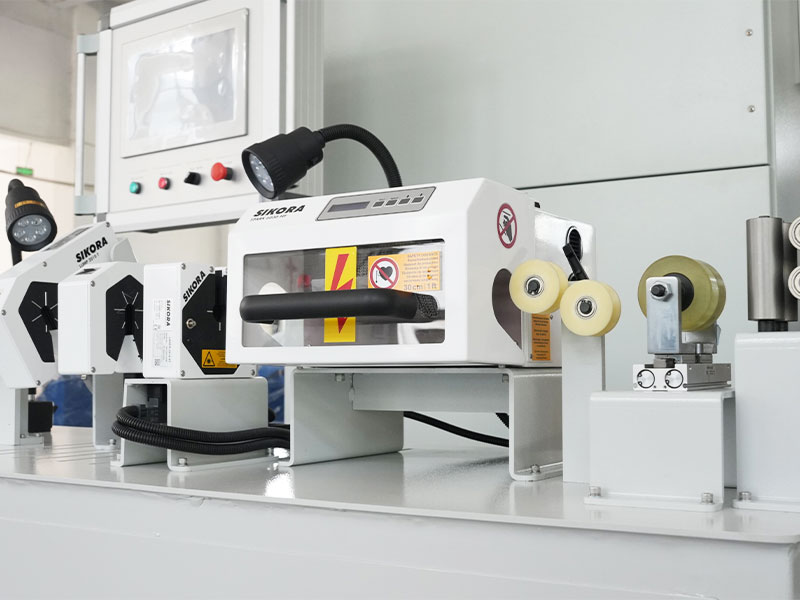

Laserowy miernik średnicy Miernik średnicy drutu wyprodukowany w Chinach, dokładność pomiaru wynosi 0,001, inne marki, takie jak SIKORA/ZUMBACH/PROTON/TAKIKAWA/BETA itp. można dostosować.
Tester iskier wysokiej częstotliwości Wyprodukowany w Chinach tester iskier wysokiej częstotliwości o wysokiej częstotliwości, napięcie wynosi 0–15 KV, inne marki, takie jak CLINTON/SIKORA/PROTON, można dostosować.
Skrzynka sterująca energią elektryczną Przyjazna dla środowiska szafka elektryczna VICTOR z powłoką ognioodporną, WEINVIEW 10” HMI, sterownik PLC SIEMENS, przełączniki SCHEIDER, regulator temperatury RKC. Marki silników i przetwornic częstotliwości są konfigurowalne.
Inteligentny system zarządzania recepturami Przyjmując tryb komunikacji magistrali Profinet, dane dotyczące napięcia spłacania, napięcia odbierania, temperatury podgrzewania wstępnego, kontroli temperatury hosta, średnicy zewnętrznej wytłaczania, skoku odbierania, wartości ciśnienia powietrza itp. są przechowywane w sterowniku PLC, wspierając gromadzenie i import danych MES, pobieranie procesu produkcyjnego jednym kliknięciem, uruchamianie jednym kliknięciem, realizację cyfrowej inteligentnej produkcji.
Całkowita moc 160KW 180KW


OPCJONALNE ELEMENTY DOSTOSOWANIA

Drukarka można dostosować szybką drukarkę lub inny typ drukowania.
Ekstraktor próżniowy Po dostosowaniu można dodać urządzenie podciśnieniowe na czele maszyny.
Detektor brył Detektor brył can be customized, such as SIKORA/ZUMBACH/PROTON/TAKIKAWA.
Wskaźnik pojemności statycznej wody Miernik pojemności wodnej, taki jak BETA/SIKORA/ZUMBACH/PROTON/TAKIKAWA, można dodać po dostosowaniu.
Miernik mimośrodu Miernik mimośrodu, such as BETA/SIKORA/ZUMBACH/PROTON/TAKIKAWA, can be customized.
Chłodnica Można dostosować agregat chłodniczy lub zbiornik z warstwą izolowaną.
Wisząca tablica elektroniczna Obsługiwane są dwustronne ekrany elektroniczne LED lub inne typy.
Peryferyjne urządzenia pomocnicze Można dostosować inne akcesoria peryferyjne lub specjalne dostosowania całej maszyny.
Okablowanie elektryczne Stojak na kable napowietrzne o długości 2,5 m, rury powietrzne, przewody sygnałowe i kable zasilające ułożone z izolacją, wejście przewodu od góry elektryczna skrzynka sterownicza, konfigurowalne metody alternatywne.
Norma przepisów bezpieczeństwa Wyprodukowano zgodnie z chińskimi normami bezpieczeństwa CCC i można je dostosować w celu spełnienia norm bezpieczeństwa CE/CSA/UL.
Standardy zasilania Trójfazowy zasilacz 380 V/50 Hz z możliwością dostosowania napięcia i częstotliwości dla różnych krajów i regionów.




CECHY PRODUKTU

● Wysoka wydajność produkcji: Przyjmując szeregową strukturę ciągnienia i wytłaczania drutu, można uzyskać wytłaczanie izolacji z dużą prędkością, wysoką wydajność produkcji i mniej odpadów.

● Szczelna konstrukcja: Unikalne struktury uszczelniające i pozycjonujące zapewniają, że z kołnierza nie wycieka materiał, a wysokość głowicy wytłaczającej pozostaje stabilna nawet przy długotrwałym użytkowaniu.

● Wysoka jakość: Nasze izolowane przewody mają koncentryczność 93% -97%, a różnica średnicy zewnętrznej wynosi ± 0,005,

Precyzyjna kontrola temperatury: w granicach ±1 ℃.

● Inteligentny: Nasz inteligentny system zarządzania można dostosować, umożliwiając łatwy dostęp do formuł SOP, przygotowania do uruchomienia jednym kliknięciem i inteligentną obsługę.

● Łatwa konserwacja: Klienci spoza Chin mogą dostosować wykorzystanie systemu sterowania magistralą Profinet, który zapewnia szybką transmisję sygnału o niskim poziomie zakłóceń. Jeśli w dowolnym kraju lub regionie istnieje sieć komunikacyjna, można szybko wdrożyć zdalne wykrywanie usterek, rozwiązywanie problemów i usługi konserwacyjne.
