Maszyna do skręcania par o potrójnym skoku do kabla sieciowego

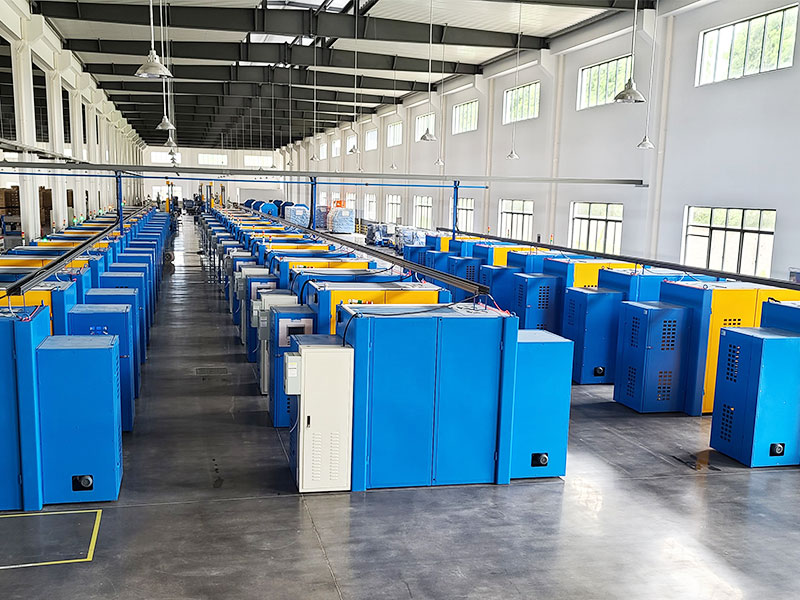

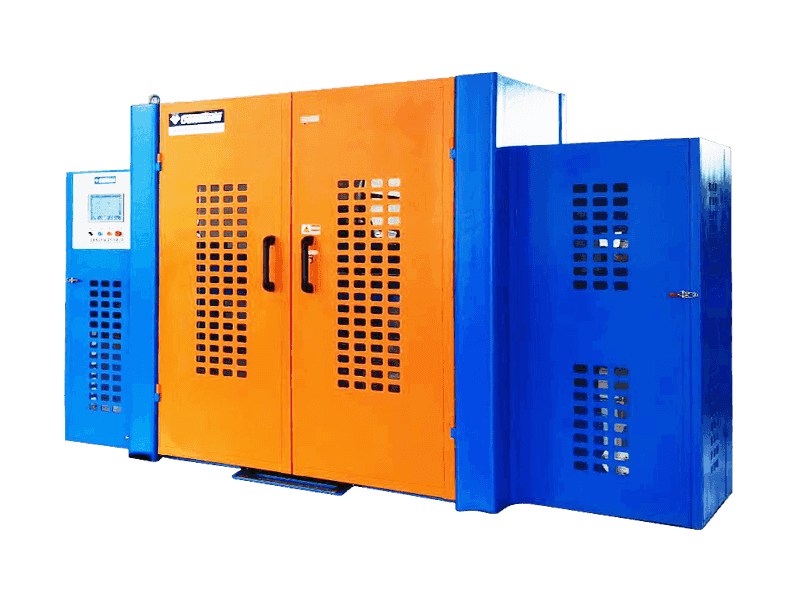

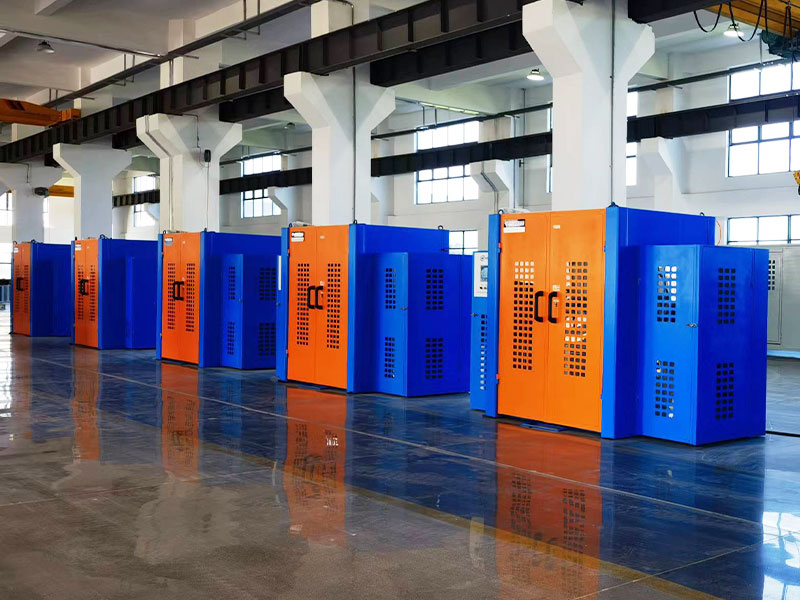

Zintegrowana skręcarka o potrójnym skoku do kabla sieciowego

Potrójna skręcarka może realizować trzy funkcje: skręcanie pojedyncze, skręcanie wsteczne i skręcanie parami. Cała maszyna zawiera pojedynczą część skręcającą do skręcania wstecznego i część skręcającą w parach. Część wypłatowa i część odbiorcza mają zintegrowaną konstrukcję z warstwami górnymi i dolnymi ułożonymi jeden na drugim, aby zaoszczędzić miejsce. Istnieją zewnętrzne i wewnętrzne części zwrotu, które się opłacają. Spływ zewnętrzny prowadzony jest przez kątownik obrotowy do otworu matrycy drutowej odchylonego od środka obrotu, a splot wewnętrzny jest prowadzony bezpośrednio do innego otworu po symetrycznej stronie matrycy linkowej odchylonego od środka obrotu bez przechodzenia przez łuk kątowy. Obrotowy łuk kątowy wprawia matrycę w ruch obrotowy, w wyniku czego dwa druty rdzeniowe są skręcone w jednym skoku ze 100% zwrotem skrętu wstecznego, tworząc pierwszy skok. Skręcone druty wchodzą następnie do łuku skręcającego podczas drugiego i trzeciego skręcenia, aby uzyskać funkcję potrójnego skręcenia. Potrójna skręcarka ma wysoką wydajność i dokładny skok i jest bardzo odpowiednia do procesu skręcania rdzenia drutu sieciowego CAT5/CAT5E/CAT6.

Zapytanie +
PRZEDV：Brak poprzedniego produktu
NASTĘPNY：Brak następnego produktu
Product Details

KOMPONENTY

● Kołyska portalowa Ø500 bezosiowa, aktywna wypłata wewnątrz łuku 1 jednostka
● Aktywny zwrot bezosiowy Ø500 poza dziobem 1 szt
● Twister parowy o stałym napięciu Ø500 o podwójnym skoku 1 szt
● System sterowania 1 jednostka
● Peryferyjne urządzenia pomocnicze można dostosować.


SPECYFIKACJE TECHNICZNE

Struktura wypłat Jedna głowica bezwałowego aktywnego splotu kołyski portalowej wewnątrz dziobu splatającego Jedna głowica bezwałowego aktywnego spływu na zewnątrz dziobu splatającego
Struktura odbioru Poziomy bezwałowy odbiór kołyski portalowej, skręcanie par łukiem o podwójnym skoku.

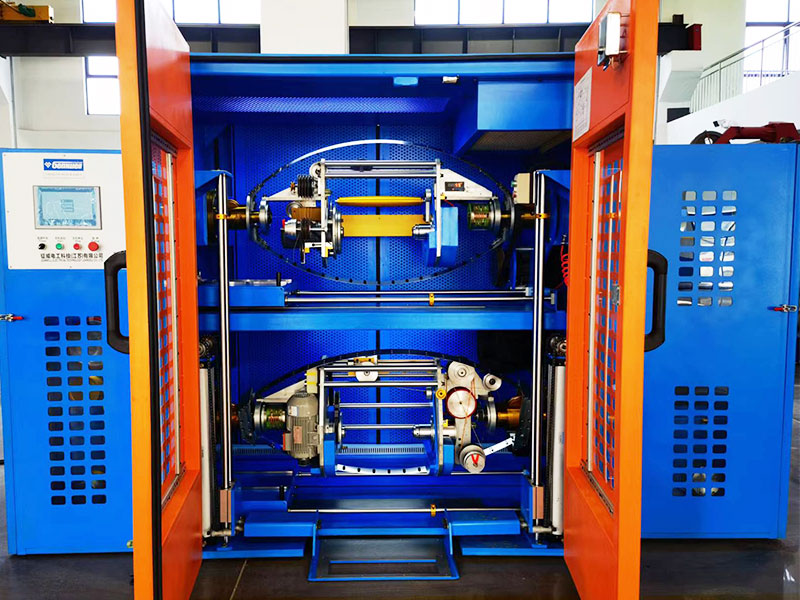

Ogólna konstrukcja maszyny Zintegrowana konstrukcja górna i dolna. Aktywny odpływ bezosiowy suwnicy bramowej umieszczony jest w górnej części zintegrowanej maszyny. Bezwałowa aktywna wypłata jest umieszczona po prawej stronie. Odbierak skrętki umieszczony jest w dolnej części zintegrowanej maszyny.
Odpowiedni rodzaj drutu Używany głównie do KABLA LAN CAT5, CAT5E, CAT6A itp.
Specyfikacja drutu rdzeniowego Zakres: Ø0,6-1,2 mm, poza tym zakresem, można dostosować
Zewnętrzna średnica skrętki zakres: Ø1,2-2,5 mm, poza tym zakresem można dostosować.
Stracona matryca Standardowy rozmiar OD formy wynosi 25
Metoda skrętu pleców Osiągnięcie skręcenia lub wstępnego skręcenia, skręcanie oznacza, że ​​łuki maszyny wypłaty i para skrętów obracają się w przeciwnych kierunkach; wstępne skręcanie odnosi się do tego samego kierunku obrotu maszyny wypłacającej i skrętu pary i można je wybrać na ekranie dotykowym.
Stosunek skręcania/skręcania wstępnego 0-100%, płynna i bezstopniowa regulacja, ustawiana na ekranie dotykowym, automatyczne sterowanie PLC, automatyczne śledzenie prędkości skręcania/powrotnego skręcania. Przy współczynniku skrętu wynoszącym 33 procent na początku tworzy się pojedynczy skok, a na starcie dwa skoki. Zatem łączna liczba boisk wynosi trzy.
Kierunek skrętu S/Z
Prędkość obrotowa wypłaty MAX 1800 obr/min (bez obciążenia).
Rzeczywista prędkość uruchamiania jest ustawiana zgodnie z wymaganiami różnych gatunków drutu.
Prędkość obrotowa odbioru MAX1800RPM/5400TPM (bez obciążenia).
Rzeczywista prędkość uruchamiania jest ustawiana zgodnie z wymaganiami różnych gatunków drutu.
Zakres prędkości drutu Wzór na obliczenie prędkości linki: Prędkość skręcania łuku x 3 x skok / 1000 = m/min. Maksymalna prędkość maksymalna wynosi 100 m/min.
Drut skręcony Optymalny zakres: 5,0-30,0 mm, z dokładnością do jednego miejsca po przecinku, z płynną regulacją poziomu, wybieraną na ekranie dotykowym.
Dokładność skoku Dokładność podziałki ±0,3 mm podczas produkcji ze stałą prędkością, ±0,5 mm podczas uruchamiania/wyłączania.
Materiał w kształcie kokardki Standardowym używanym materiałem jest taśma stalowa 65Mn z ceramicznymi oczkami, którą można dostosować do lekkiego łuku z włókna węglowego.
Opłacalna moc łuku Standardowa konfiguracja to 5,5 kW silnik inwerterowy, który można również dostosować do silników serwo.
Przejmij moc łuku Standardowa konfiguracja to 5,5 kW inverter motor, which can also be customized for servo motors.
Hamowanie dziobu na linkę Hamulce elektromagnetyczne
Typ kabestanu W kołysce portalowej wbudowany jest dwukołowy kabestan, który można podnieść
Średnica koła kabestanu Ø185, 5-rowkowy aluminiowy wałek kabestanowy pokryty gumą. 5-rowkowy dzielony aluminiowy wałek napędzany.
Moc kabestanu Standardowa konfiguracja to silnik inwerterowy o mocy 1,5 kW, który można również dostosować do silnika serwo.
Specyfikacja wypłaty Kółka narzędziowe Ø500 ABS.
Specyfikacja odbioru Kółka narzędziowe Ø500 ABS. 630 take-up wheels can be customized.
Wewnętrzny otwór szpuli Standardem jest Ø56mm, inne rozmiary można dostosować.
Podnoszenie wrzeciona szpuli Elektryczne podnoszenie, ładowanie deskorolki i rozładunek szpuli.
Metoda dokręcania szpuli Mocna elastyczna szpula napinająca zespół cylindra, siła dokręcania> 200 KG, z zabezpieczeniem samoblokującym, pneumatyczna szpula zwalniająca
Masa ładowania szpuli MAX300KG
Opłacalna moc bębna Standardowa konfiguracja to silnik z reduktorem biegów o mocy 2–0,75 kW, który można również dostosować do silnika serwo.
Moc szpuli odbiorczej Standardowa konfiguracja to silnik z reduktorem biegów o mocy 0,75 kW, który można również dostosować do silnika serwo.
Układ pozycji drutu odbierającego Standardem jest 30 jednostek wałka poprzecznego z polerowanym prętem, które można dostosować do rzędów kontrolerów ruchu serwo.
Wykrywanie wyczerpania materiału płatniczego Alarm i automatyczne zatrzymanie, gdy drut się skończy / alarm i automatyczne zatrzymanie, gdy drut zostanie przerwany.
Typ napinający Standardem jest regulacja napięcia poprzez przesuwanie lub dodawanie obciążników wyważających, PID kontroluje prędkość spłacania lub nawijania lub dostosowuje go w celu regulacji napięcia za pomocą serwomotoru.
Zakres napięcia spłacania 3N-30N/0,3kg-3kg/300g-3000g
Zakres napięcia odbioru 5N-50N/0,5kg-5kg/500g-5000g
Dokładność napięcia ±25g
Wyświetlanie napięcia Typ komunikacji, cyfrowy czujnik ciśnienia, alarm przekroczenia napięcia i automatyczne wyłączanie.
Zarządzanie formułami Niestandardowy system zarządzania recepturami umożliwia wprowadzanie do sterownika PLC takich danych, jak napięcie, temperatura, średnica zewnętrzna, podziałka, S/Z, odległość nawoju drutu i ciśnienie barometryczne, co wspomaga gromadzenie i import danych do produkcji cyfrowej.
Ochrona bezpieczeństwa Automatyczne wykrywanie i przewidywanie temperatury/wibracji/hałasu/ciśnienia można dostosować do standardowej konstrukcji CE/CSA/UL.
Wykrywanie iskier Można dostosować, dodając tester iskier
Standardy zasilania Standardem jest zasilanie 3-fazowe 380 V/50 Hz, a zasilanie można dostosować do różnych krajów i regionów.
Inteligentne oprogramowanie Możliwość dostosowania w celu dodania oprogramowania „najlepsza funkcja automatycznego dopasowywania prędkości produkcji”, aby jednocześnie osiągnąć wydajność produkcji i jakość produktu.
Urządzenie do usuwania nadmiaru oleju z drutu rdzeniowego Można dostosować i dodać urządzenie do oliwienia drutu rdzeniowego. Izolacyjny drut rdzeniowy pokryty jest lotnym olejem smarującym, aby zmniejszyć tarcie podczas skręcania pary drutów.




CECHY PRODUKTU

● Duża prędkość: Skrzynia wrzeciona jest odprężana i wyżarzana, jest trwała i nie odkształca się. Obrotowy łuk kątowy jest wyważony statycznie i dynamicznie wyważony do testowania i korygowania. Ma małe wibracje i niski poziom hałasu. Wrzeciono nie wytwarza ciepła podczas długotrwałej, ciągłej pracy z dużą prędkością, a prędkość obrotowa wrzeciona jest duża.

● Mniej zajmowanego miejsca: Przyjmuje zintegrowaną strukturę, która oszczędza ponad 50% pracy w porównaniu z tradycyjną skręcarką typu split z powrotem typu skrętka.

● Niskie zużycie energii: Energię elektryczną można zaoszczędzić ponad 50% w porównaniu z tradycyjną skręcarką zwrotną.

● Stabilne napięcie: Serwomotor można dostosować jako element napinający. Po ustawieniu całkowitego napięcia naciągu inteligentnie oblicza się napięcie obciążenia dwóch drutów rdzeniowych. Umożliwia także precyzyjną kontrolę prędkości zwijania i nawijania za pomocą sterownika ruchu serwo, uzyskując w ten sposób stabilne napięcie.

● Dokładny skok: Wyłącznie na świecie „precyzyjny mechanizm przenoszenia mocy zewnętrznej i wewnętrznego kabestanu” wykorzystuje złożoną przekładnię mechaniczną do przenoszenia mocy silnika na zewnątrz skręconego dziobu na znajdujące się w nim koło kabestanu. Ustawiając główny kabestan jako wzorzec ruchu, zastosuj serwosterowniki ruchu zarówno dla skręcającego dziobu, jak i głównego kabestanu, aby przeprowadzić precyzyjną kontrolę ruchu łańcucha i uzyskać precyzyjny skok przy dowolnej prędkości.

● Oszczędność pracy: Wyposażona w elastyczną nawlekacz, może płynnie przechodzić przez węzeł obrotowy łuku kątowego, a nawlekanie można wykonać w ciągu 1 minuty. Drut można wycofywać w odwrotnym kierunku za pomocą panelu sterowania, oszczędzając pracę.

● Inteligentny: Zarządzanie recepturami, pobieranie receptur SOP jednym kliknięciem, przygotowanie do uruchomienia jednym kliknięciem, uruchamianie jednym kliknięciem; dynamiczne sprzężenie zwrotne dotyczące skoku skręcenia, współczynnika skręcenia wstecznego, wykrywanie usterek/wykrywanie rozłączenia/zatrzymanie po osiągnięciu poziomu licznika, inteligentny panel sterowania

● Niski wskaźnik awaryjności: Wszystkie elementy sterowania elektrycznego w kabłąku kątowym są zainstalowane na uchwycie, a wszystkie sygnały są sterowane elektrycznie w zamkniętej pętli wewnątrz kabłąka. Pierścień kolektora szczotki węglowej zapewnia zasilanie trójfazowe wyłącznie wewnątrz łuku kątowego splotu bez przesyłania sygnałów, aby uniknąć słabego kontaktu, zakłóceń i niskiego wskaźnika awaryjności.

● Łatwa konserwacja: Klienci spoza Chin mogą dostosować się do potrzeb sterowania magistralą Profinet, która zapewnia szybką transmisję sygnału i niski poziom zakłóceń.

Rozwiązywanie problemów i konserwacja są dostępne niezależnie od lokalizacji maszyny w dowolnym kraju lub regionie na całym świecie, pod warunkiem, że istnieje sieć komunikacyjna, co umożliwia szybkie zdalne wykrywanie usterek, rozwiązywanie problemów i usługi konserwacyjne.
