Linia do wytłaczania izolacji z drutu chemicznego PIANKA PE/PP/PU Manufacturers

Wróć do listy
Linia do wytłaczania izolacji z drutu piankowego

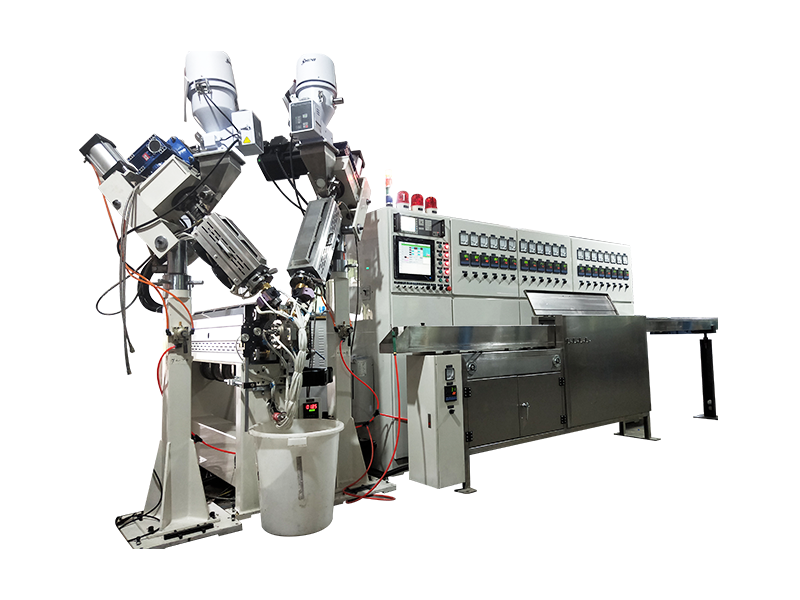

Linia do wytłaczania izolacji z drutu chemicznego PIANKA PE/PP/PU

Linia do wytłaczania izolacji drutu z pianki chemicznej PIANKI PE / PP / PU to niestandardowy sprzęt z możliwością dostosowania. Główny model maszyny ma zazwyczaj 35-60 mm. Nadaje się do wytłaczania izolacji drutu rdzeniowego z chemicznych materiałów spieniających do kabla sygnałowego. Wytłaczanie piankowe może zmniejszyć stałą dielektryczną warstwy izolacyjnej, zwiększyć efekt naskórkowy transmisji elektronów, zmniejszyć tłumienie sygnału i zwiększyć odległość transmisji sygnału. Podczas procesu wytłaczania spieniania ciśnienie i temperatura wewnątrz każdej strefy cylindra wytłaczarki określają końcową gęstość spieniania materiału. Temperatura i ciśnienie są do siebie proporcjonalne i ważne jest kontrolowanie ciśnienia i temperatury wytłaczania. W przypadku części, w których materiał przepływa, ciśnienie pozostaje stałe, a temperatura jest kontrolowana w zakresie ±1°C, aby utrzymać stabilne ciśnienie i stopień spienienia materiału. Ze względu na słabą wytrzymałość spienionej warstwy izolacyjnej, zewnętrzną warstwę spienionej warstwy pokrywa się litą powłoką w celu zwiększenia wytrzymałości drutu rdzeniowego, dlatego też chemiczne wytłaczanie spieniające jest przeważnie wytłaczaniem dwuwarstwowym. Doskonała wytłaczarka do izolacji drutu z rdzeniem z pianki chemicznej ma następujące cechy: gładki cylinder ślimakowy i nieklejący się do materiałów, materiały dobrze wymieszane i równomiernie spieniają się za pomocą śruby, dokładna kontrola temperatury, dobra płynność bez przeszkód w kanale głowicy maszyny, wysoka koncentryczność głowicy maszyny, stabilna średnica drutu, mała tolerancja, stabilna pojemność, stabilna wypłata i napięcie odbioru itp. Nasza firma może wspierać spersonalizowane dostosowywanie do potrzeb użytkownika. Jeśli chodzi o sprzęt, możemy zapewnić użytkownikom wybór różnych modeli i podstawowych marek akcesoriów. Jeśli chodzi o oprogramowanie do sterowania elektrycznego, możemy również zapewnić ekonomiczne i praktyczne lub najbardziej zaawansowane metody sterowania elektrycznego. Ze względu na różne konfiguracje ogólne cena tej maszyny również znacznie się różni. Dlatego głównym czynnikiem determinującym cenę tej maszyny jest pozycjonowanie poziomu konfiguracji produktu użytkownika. Ponadto, ponieważ ten produkt jest niestandaryzowanym, dostosowanym do indywidualnych potrzeb sprzętem produkowanym tylko w małych partiach, projektowanie, produkcja, instalacja i cykl debugowania zajmują więcej czasu. Użytkownicy muszą zarezerwować wystarczającą liczbę cykli zaopatrzenia, aby osiągnąć idealną dostawę produktu.

Zapytanie +
PRZEDV：Brak poprzedniego produktu
NASTĘPNY：Brak następnego produktu
Product Details

KOMPONENTY

● Stojak na wypłaty
● Stojak do prostowania
● Podgrzewacz
● Główna wytłaczarka
● Maszyna wtryskowa
● Głowica wytłaczarki
● Zawór odprowadzający materiał BY-PASS
● Suszarka zasypowa
● Ruchomy korytko o stałej temperaturze
● Zbiornik na wodę chłodzącą
● Kondensatory elektrostatyczne wodne
● Dysza nadmuchowa powietrza
● Kabestan
● Stojak do gromadzenia drutu
● Licznik metrów
● Laserowy miernik średnicy
● Tester iskier o wysokiej częstotliwości
● Obejmować
● Skrzynka sterująca energią elektryczną
● Poniżej znajdują się opcje niestandardowe
● Drukarka
● Urządzenie próżniowe
● Suszarka
● Detektor brył
● Miernik mimośrodu
● Elektroniczny billboard
● Można dostosować i dodać inne peryferyjne urządzenia pomocnicze.

SPECYFIKACJE TECHNICZNE

Główne parametry techniczne 35 25 typ 40 30 typ 45 35 typ 50 35 typ 60 40 typ
Odpowiedni rodzaj drutu Nadaje się do kabli wysokiej częstotliwości, kabli do transmisji danych, kabli sygnałowych, kabli elektronicznych i innych przewodów z drutu miedzianego do wytłaczania izolacji chemicznej z pianki.
Zakres przewodów dla standardu amerykańskiego AWG36-30 AWG34-28 AWG32-26 AWG30-22 AWG28-18
Zakres średnicy przewodu Ø0,13-0,25 mm Ø0,16-0,32 Ø0,20-0,40 mm Ø0,25-0,65 mm Ø0,32-1,02 mm
Zakres powierzchni przewodu 0,01-0,05 m㎡ 0,02-0,08 m㎡ 0,03-0,13 m㎡ 0,05-0,32 m㎡ 0,08-0,81 m㎡
Średnica zewnętrzna wytłaczania Ø0,5-0,8mm Ø0,6-1,0 mm Ø0,8-1,2mm Ø1,0-1,6 mm Ø1,3-2,5 mm
Zakres prędkości drutu 20-200 m/min 30-300 m/min 40-400 m/min 50-500 m/min 60-600 m/min
Konstrukcja maszyny Weź głowicę wytłaczarki jako oś środkową, wszystkie części od wypłaty do odbioru są rozłożone liniowo. Standardowa linia do wytłaczania ma wysokość środkową 1 metr i całkowitą długość 24-28 metrów
Typ wypłaty Można również dostosować standardowy bezwałowy aktywny stojak do spłacania, podnoszenie elektryczne, dokręcanie pneumatyczne, inne typy, takie jak spłata ulotek, typ wału i inny stojak do płacenia mocy.
Specyfikacje wypłat Ø200/300 Ř300/Ř400/Ř500 Ř400/Ř500/Ř630
Moc spłaty 3,7 kW 5,5 kW 7,5 kW
Rodzaj napięcia spłaty Przesuń lub dodaj/usuń bloki przeciwwagi, aby wyregulować napięcie, a także można je dostosować, aby regulować napięcie za pomocą serwomotoru.
Stojak do prostowania 5-kołowa rama do prostowania przewodów, kółko do prostowania przewodów o średnicy zewnętrznej Ø60, pojedynczy rowek, ze skrzynką narzędziową.
Rodzaj podgrzewacza Można dostosować podgrzewacz z zamkniętym piekarnikiem z cyrkulacją gorącego powietrza, podgrzewacz z drutem miedzianym lub prosty podgrzewacz.
Moc podgrzewacza 8 kVA
Prędkość wytłaczarki MAX 90 obr./min
Wyjście wytłaczarki 30 kg/godz 40 kg/godz 50 kg/godz 60 kg/godz 90 kg/godz
Moc wytłaczarki 7,5 kW 11KW 15KW 22KW
Parametry śrub Stosunek L/D wynosi 28:1, stopień sprężania wynosi 3,0. Składa się z materiału śrubowego 38CrMoAlA i można go dostosować.
Rodzaj ogrzewania Odlewane aluminiowe pierścienie grzewcze na korpus, miedziane pierścienie grzewcze na szyjkę, kwarcowe rurki grzewcze do zacisków/głowic/matrycy głowicy wytłaczarki.
Liczba kontroli temperatury Korpus 4 zacisk 1 szyjka 1 głowica 1 matryca 1
Moc ogrzewania maszyny 6KW 8KW 9KW 10KW 14KW
Chłodzenie lufy 4-sekcyjny wentylator odśrodkowy
Suszarka zasypowa 12 kg 25 KG 50 kg
Maszyna wtryskowa power Pozioma wtryskarka paskowa z 3-stopniową regulacją temperatury ciała i 1-stopniową regulacją temperatury szyi, pionowa wtryskarka paskowa może być również dostosowana do indywidualnych potrzeb.
Maszyna wtryskowa ouput 6 kg/godz 10 kg/godz 15 kg/godz 15 kg/godz 25 kg/godz
Maszyna wtryskowa power 2,2 kW 3,7 kW 5,5 kW
Płyta o strukturze plastra miodu Maszyna wykonana ze stali nierdzewnej 316 bez galwanizacji. Posiada wewnętrznie prowadzoną strukturę przepływu, z otworami przepływowymi połączonymi ze sobą za pomocą fazowań, bez martwych narożników. Płytka i kołnierz o strukturze plastra miodu są uszczelnione stożkowym uszczelniaczem, aby zapobiec wyciekom.
Typ głowy Głowica automatycznie centrująca typu U7, równomierny ruch nacisku prowadnicy zewnętrznej, można dostosować do różnych konstrukcji, takich jak pojedyncza/podwójna warstwa/pojedynczy pasek wtryskowy/podwójne paski wtryskowe itp. oraz (automatyczne centrowanie z mikroregulacją) głowicę wytłaczarki można również dostosować.
Marka głowy Głowica maszyny jest produkowana w Chinach i można ją dostosować do innych marek, takich jak EUROTEK, UNITEK, EUROCAB i MICRODIA
Zacisk na głowę Istnieją dwie połówki zacisku głowicy maszyny, z dwoma zestawami śrub zaciskających pręt synchronicznie w górę i w dół. Może być dołączony klucz jednokierunkowy, a inne rodzaje zacisków głowicy maszyny można dostosować.
Próba ciśnieniowa Standardowo nie ma funkcji wykrywania ciśnienia, do kołnierza głowicy można dodać czujniki ciśnienia lub przeciwwybuchowe zawory bezpieczeństwa.
Zawór odprowadzający materiał BY-PASS Zawór wylotowy materiału BY-PASS
Poziomowanie głowy Przyjmując konstrukcję z podwójnym sworzniem ustalającym kołnierza głowicy, poziom wysokości głowicy pozostaje niezmieniony przez długi czas.
Ruchomy korytko Ruchomy korytko o stałej temperaturze, self-circulating temperature tank. It is equipped with two 9KW heating pipes, and the entire tank is made of SUS304 material. The standard length of the small tank is 1250mm, and customization options are available.

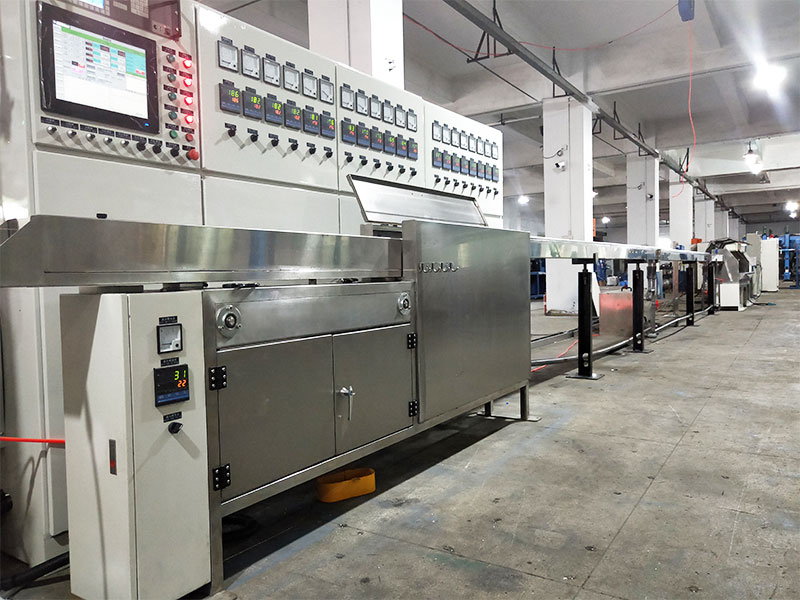

Zbiornik chłodzący Zbiornik jednowarstwowy o długości 10 metrów w kształcie litery U, układ chłodzenia wodą obiegową, bez agregatu chłodniczego. Cały zbiornik wykonany jest z materiału SUS304. Do dostosowania dostępne są dwuwarstwowe zbiorniki w kształcie litery U lub W.
Dysza nadmuchowa pod wysokim ciśnieniem Dysza nadmuchowa odwrócona, materiał POM, konstrukcja z podwójnym nadmuchem, osadzona w ruchomym zbiorniku wody, zbiorniku wody chłodzącej, kabestanie. Można dostosować inne typy dysz nadmuchowych.
Kabestan type Lekki stop tytanu i odporny na zużycie dwukołowy kabestan ze stali nierdzewnej
Kabestan wheel diameter Podwójne koło ze stopu tytanu o wysokiej wytrzymałości Ø375.
Kabestan power 3,7 kW servo motor.
Stojak napinający do akumulacji drutu Pochylony stojak do napinania drutu, całkowita długość 12 metrów, tor z blachy stalowej, lekki wózek do jazdy, 10 rowków + 9 rowków na koło akumulacyjne drutu, całkowita pojemność przechowywania drutu wynosi 180 metrów. Napięcie silnika serwo, dostępne są inne typy.
Średnica koła akumulacyjnego drutu Ø120, można dostosować Ø150, można dostosować Ø180, można dostosować
Licznik metrów Licznik liczników z kołem prowadzącym o obwodzie koła licznikowego 400mm. Wykorzystuje enkoder do wykrywania i pozwala na precyzyjną regulację współczynnika korekcyjnego licznika. Dostępne są inne typy urządzeń liczących liczniki.
Obejmować type Można dostosować maszyny do odbierania drutu z podwójną głowicą, automatycznej zmiany szpuli lub inne maszyny do odbierania drutu bez wału.
Obejmować reel spcification Ř200/300/Ř400 Ř300/Ř400/Ř500 Ř400/Ř500/Ř630
Obejmować power 2,2 kW 3,7 kW
Obejmować wire arrangement Serwomotor o mocy 0,4 kW do układania drutu
Kondensatory elektrostatyczne wodne Kondensator statyczny wodny BETA, inne marki, takie jak BETA/SIKORA/ZUMBACH/PROTON/TAKIKAWA, można dostosować.

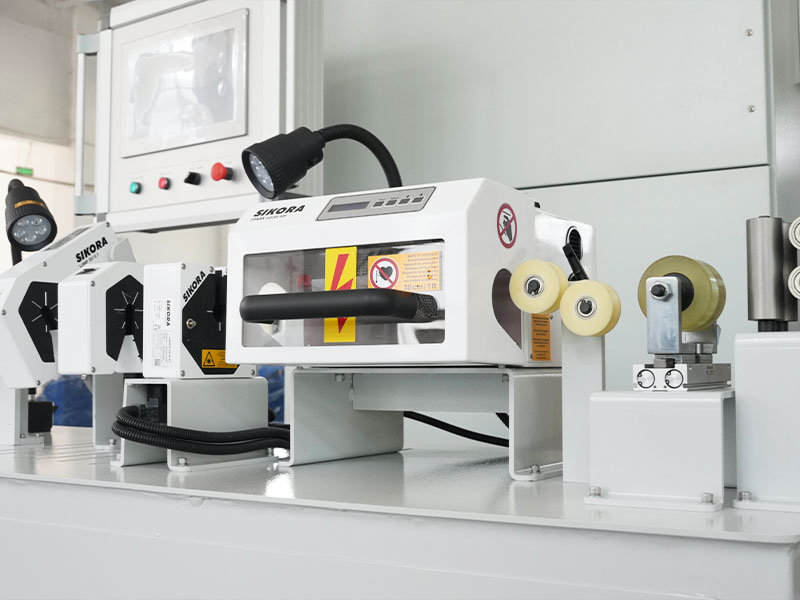

Laserowy miernik średnicy Wyprodukowany w Chinach miernik średnicy drutu, typ jednoosiowy, dokładność pomiaru wynosi 0,001, inne marki, takie jak SIKORA/ZUMBACH/PROTON/TAKIKAWA itp. można dostosować.
Tester iskier o wysokiej częstotliwości Wyprodukowany w Chinach tester iskier wysokiej częstotliwości o wysokiej częstotliwości, napięcie wynosi 0–15 KV, inne marki, takie jak CLINTON/SIKORA/PROTON, można dostosować.
Skrzynka sterująca energią elektryczną Przyjazna dla środowiska szafka elektryczna VICTOR z powłoką ognioodporną, WEINVIEW 10” HMI, sterownik PLC SIEMENS, przełączniki SCHEIDER, regulator temperatury RKC. Marki silników i przetwornic częstotliwości są konfigurowalne.
Całkowita moc 54KW 65KW 70KW 75KW 90KW


OPCJONALNE ELEMENTY DOSTOSOWANIA

Kabestan wire drop device Kabestan wytłaczany z izolacją drutu rdzeniowego bez urządzenia do opuszczania drutu można dostosować, aby go dodać.
Drukarka Można dostosować drukarkę atramentową lub inny rodzaj druku.
Ekstraktor próżniowy Po dostosowaniu można dodać urządzenie podciśnieniowe na czele maszyny.
Suszarka Suszarkę o wysokiej wydajności można dostosować, gdy maszyna znajduje się w trybie wytłaczania z dużą prędkością.
Detektor brył Konfigurowalna opcja dodania funkcji wykrywania grudek do przyrządu pomiarowego w miernikach średnicy chińskich marek lub dostosowania innych marek, takich jak SIKORA/ZUMBACH/PROTON/TAKIKAWA.
Miernik mimośrodu Miernik mimośrodu, such as BETA/SIKORA/ZUMBACH/PROTON/TAKIKAWA, can be customized.
Chłodnica Można dostosować agregat chłodniczy lub zbiornik z warstwą izolowaną.
Wisząca tablica elektroniczna Obsługiwane są dwustronne ekrany elektroniczne LED lub inne typy.
Inteligentny system zarządzania recepturami Inteligentne systemy zarządzania recepturami można dostosować, a dane, takie jak napięcie odbierania, napięcie linii magazynowania, temperatura podgrzewania, kontrola temperatury hosta, średnica wytłaczania, odległość rzędów odbierania, wartości ciśnienia powietrza będą wprowadzane do sterownika PLC. Wykorzystuje tryb komunikacji magistrali Profinet, obsługuje pozyskiwanie i import danych MES, proces produkcyjny wywoływany jednym klawiszem, uruchamianie jednym klawiszem i umożliwia cyfrowe inteligentne produkty.
Peryferyjne urządzenia pomocnicze Można dostosować inne akcesoria peryferyjne lub specjalne dostosowania całej maszyny.
Okablowanie elektryczne Stojak na kable napowietrzne o długości 2,5 m, rury powietrzne, przewody sygnałowe i kabel zasilający ułożone z izolacją, wejście przewodu od góry skrzynki elektrycznej, konfigurowalne metody alternatywne.
Norma przepisów bezpieczeństwa Wyprodukowano zgodnie z chińskimi normami bezpieczeństwa CCC i można je dostosować w celu spełnienia norm bezpieczeństwa CE/CSA/UL.
Standardy zasilania Trójfazowy zasilacz 380 V/50 Hz z możliwością dostosowania napięcia i częstotliwości dla różnych krajów i regionów.




CECHY PRODUKTU

● Wysoka wydajność produkcji: Konstrukcja zoptymalizowana pod kątem śrub, odporna na zużycie, nieprzywierająca, chrom bez kropli, krycie bez kleju, szybka zmiana koloru, duża prędkość linii, wysoka wydajność produkcyjna.

● Szczelna konstrukcja: Unikalne struktury uszczelniające i pozycjonujące zapewniają, że z kołnierza nie wycieka materiał, a wysokość głowicy wytłaczającej pozostaje stabilna nawet przy długotrwałym użytkowaniu.

● Wysoka jakość: Nasze izolowane przewody mają koncentryczność 93% -97%, zmianę średnicy zewnętrznej ± 0,005 i zmianę pojemności ± 1 pf/m

● Precyzyjna kontrola temperatury: w granicach ±1 ℃.

● Inteligentny: Nasz inteligentny system zarządzania można dostosować, umożliwiając łatwy dostęp do formuł SOP, przygotowania do uruchomienia jednym kliknięciem i inteligentną obsługę.

● Łatwa konserwacja: Klienci spoza Chin mogą dostosować wykorzystanie systemu sterowania magistralą Profinet, który zapewnia szybką transmisję sygnału o niskim poziomie zakłóceń. Jeśli w dowolnym kraju lub regionie istnieje sieć komunikacyjna, można szybko wdrożyć zdalne wykrywanie usterek, rozwiązywanie problemów i usługi konserwacyjne.
