Jak zrobić przewód Ethernet: przewodnik krok po kroku

Wykonanie własnego kabla Ethernet jest proste, jeśli znasz kolejność okablowania, odpowiednie narzędzia i potrzebny standard kabla. Cały proces zajmuje mniej niż 10 minut na kabel kiedy już będziesz mieć gotowe materiały. Zaciskasz złącza RJ45 na każdym końcu skrętki zgodnie ze standardem okablowania T568A lub T568B, a następnie sprawdzasz połączenie za pomocą testera kabli. To krótka odpowiedź. Pozostała część tego przewodnika szczegółowo opisuje każdy krok, każdą zmienną i każdy błąd, którego warto unikać.

Niezależnie od tego, czy prowadzisz domowe laboratorium, okablowasz biuro, czy wymieniasz uszkodzony kabel krosowy, zbudowanie własnego kabla Ethernet zapewnia dokładną kontrolę długości, możliwość wyboru materiałów wyższej jakości i prawdziwe zrozumienie tego, co znajduje się wewnątrz kabla, któremu ufasz w swojej sieci.

Co właściwie znajduje się w kablu Ethernet

Zanim cokolwiek zaciśniesz, dobrze jest wiedzieć, z czym pracujesz. Standardowy kabel Ethernet zawiera cztery skręcone pary drutu miedzianego — łącznie osiem przewodów . Skręcenie jest zamierzone. Każda para jest skręcona z nieco inną szybkością, aby wyeliminować zakłócenia elektromagnetyczne (EMI) z sąsiednich par, co jest właściwością zwaną eliminacją przesłuchów.

Zewnętrzny płaszcz kabla — część, którą widzisz i którą obsługujesz — jest zwykle wykonany z PCV lub niskodymnego związku bezhalogenowego (LSZH). Ta kurtka jest produkowana w ciągłych długościach przy użyciu a wytłaczarka do drutu i kabla , maszynę, która topi materiał izolacyjny i wciska go wokół miedzianych przewodników przechodzących przez matrycę. Jednorodność i grubość tej wytłaczanej osłony bezpośrednio wpływa na elastyczność kabla, jego odporność na ekstremalne temperatury i jego zdolność do spełnienia wymagań bezpieczeństwa przeciwpożarowego, takich jak CM, CMR lub CMP.

Wewnątrz płaszcza każdy pojedynczy przewodnik jest również pokryty cienką warstwą kolorowej izolacji z tworzywa sztucznego – ponownie nałożoną przez a wytłaczarka do drutu i kabla podczas produkcji. Kodowanie kolorami umożliwia dokładne przestrzeganie schematów okablowania T568A i T568B podczas ręcznego kończenia kabla.

Kategorie kabli Ethernet i ich specyfikacje

W przypadku większości projektów samodzielnego przewodu Ethernet Cat6 to praktyczny, słodki punkt . Jest powszechnie dostępny, obsługuje prędkości gigabitowe na pełnych dystansach 100 metrów, obsługuje 10 Gb/s na krótszych dystansach i kosztuje tylko nieznacznie więcej niż Cat5e. Cat6A warto rozważyć, jeśli wykonujesz stałą instalację naścienną i chcesz zabezpieczyć się na przyszłość przy prędkości 10 Gb/s na pełnych 100 metrach.

Narzędzia i materiały potrzebne przed rozpoczęciem

Cięcie na skróty w narzędziach to początek większości uszkodzonych kabli Ethernet. Złe zaciśnięcie jest niewidoczne dla oka, ale niszczy, sygnalizując integralność. Oto wszystko, czego potrzebujesz, aby poprawnie wykonać tę pracę:

Niezbędne narzędzia

• Narzędzie do zaciskania — To najważniejsze narzędzie. Wysokiej jakości zaciskarka zapadkowa (taka jak te produkowane przez Platinum Tools lub Klein Tools) wywiera równomierny, stały nacisk na wszystkie osiem pinów jednocześnie. Tanie, niezapadkowe zaciskarki są główną przyczyną przerywanych połączeń.
• Striptizerka do kabli — Specjalny program do ściągania izolacji nacina płaszcz zewnętrzny, nie nacinając izolacji przewodu wewnątrz. W razie potrzeby możesz użyć noża biurowego, ale uszkodzona izolacja wewnętrzna powoduje zwarcia i degradację sygnału.
• Nożyce do drutu lub nożyczki do cięcia na płasko — Do przycinania przewodów na równą długość przed włożeniem ich do złącza RJ45.
• Tester kabli — Nie podlega negocjacjom, jeśli robisz więcej niż jeden kabel. Podstawowy tester ciągłości kosztuje mniej niż 20 dolarów i potwierdza, że ​​wszystkie osiem pinów jest prawidłowo podłączonych na obu końcach.
• Linijka lub miarka — Aby dokładnie zmierzyć długość kabla i sprawdzić, czy nie skręciłeś więcej niż zalecana ilość przewodu na każdym końcu.

Materiały

• Szpula zbiorcza kabla Ethernet — Kupuj na sztuki lub w szpulach o długości 250 stóp, 500 stóp lub 1000 stóp, w zależności od zakresu projektu. Płaszcz kabla wykonany metodą A wytłaczarka do kabli podczas produkcji, powinien być oznaczony kategorią, przekrojem przewodu (zwykle 23 AWG dla kategorii 6) i wszelkimi obowiązującymi listami bezpieczeństwa (CMR dla pionu, CMP dla przestrzeni nadsufitowych).
• Złącza RJ45 — Kup złącza pasujące do kategorii kabla. Kable Cat6 z żyłami o większej średnicy i wewnętrznym wielowypustem wymagają złączy kategorii Cat6 z szerszym kanałem przewodu. Używanie złączy Cat5e na kablu Cat6 powoduje słabe dopasowanie i nieudane zaciskanie.
• Buty odciążające napięcie (opcjonalnie) — Te plastikowe tuleje nasuwają się na kabel przed zaciśnięciem i zatrzaskują na złączu RJ45, aby chronić złącze przed wielokrotnym zginaniem.
• Etykiety lub znaczniki kabli — Oznacz oba końce każdego wykonanego kabla. Oszczędza to wiele godzin na późniejszym rozwiązywaniu problemów.

Zrozumienie standardów okablowania T568A i T568B

W tym miejscu ludzie są zdezorientowani, więc rozstrzygnijmy to bezpośrednio. Istnieją dwa akceptowane standardy okablowania dla kabli Ethernet: T568A i T568B , zdefiniowane w standardzie TIA/EIA-568. Różnią się jedynie rozmieszczeniem par pomarańczowej i zielonej (piny 1, 2, 3 i 6). Obydwa działają dobrze w przypadku Gigabit Ethernet. Wybór ma znaczenie jedynie ze względu na spójność w obrębie jednej instalacji.

T568B jest standardem powszechnie stosowanym w Stanach Zjednoczonych , szczególnie w środowiskach komercyjnych i korporacyjnych. T568A jest preferowany w instalacjach rządowych (jest określony w niektórych standardach sieciowych rządu federalnego USA) i technicznie jest standardem preferowanym przez TIA w przypadku nowych instalacji. W praktyce, jeśli użyjesz tego samego standardu na obu końcach kabla prostego, będzie to działać.

Układ styków T568B (od lewej do prawej, zakładka skierowana w dół)

Kable proste i krosowane

A kabel prosty wykorzystuje ten sam standard okablowania (T568A lub T568B) na obu końcach. To właśnie robisz w niemal każdej sytuacji: podłączając komputer do przełącznika, przełącznik do routera, gniazdko ścienne do panelu krosowego. A kabel krosowany wykorzystuje T568A na jednym końcu i T568B na drugim, zamieniając pary nadawczą i odbiorczą. Kable krosowe były historycznie potrzebne do bezpośredniego połączenia dwóch komputerów bez przełącznika. Obecnie praktycznie wszystkie nowoczesne karty interfejsów sieciowych (NIC) i przełączniki obsługują funkcję Auto-MDI/MDIX, która automatycznie wykrywa i koryguje typ kabla, dzięki czemu kable krosowane są w większości przestarzałe. Mimo to znajomość rozróżnienia pozwala uniknąć nieporozumień w przypadku napotkania starego kabla krosowanego w starszej instalacji.

Krok po kroku: jak zrobić przewód Ethernet

Wykonaj uważnie poniższe kroki. Różnica między kablem pracującym z szybkością gigabitową a kablem, który ulega awarii przy 100 Mb/s – lub w ogóle nie łączy – często sprowadza się do milimetrów odsłoniętego przewodnika lub kąta pojedynczego przewodu.

Krok 1: Przytnij kabel na odpowiednią długość

Zmierz odległość, którą musisz pokonać, i odetnij kabel. Dodaj co najmniej 6 do 12 cali dodatkowej długości, aby uwzględnić zakończenia na każdym końcu i dać sobie trochę luzu na przyszłe ponowne zakończenie, jeśli złącze kiedykolwiek ulegnie awarii. Maksymalna długość pojedynczego segmentu kabla Ethernet wynosi 100 metrów (328 stóp) dla Cat5e do Cat6A. Przekroczenie tej wartości powoduje osłabienie sygnału i zawodność połączeń.

Jeśli używasz nakładki odciążającej, wsuń ją teraz na kabel — przed podłączeniem złącza — ponieważ nie będzie można ich później dodać.

Krok 2: Zdejmij kurtkę zewnętrzną

Użyj narzędzia do ściągania izolacji, aby naciąć i usunąć około Od 1 do 1,5 cala (25 do 38 mm) płaszcza zewnętrznego z każdego końca. Nacinaj delikatnie — przecinasz materiał płaszcza z PVC lub LSZH, który został nałożony za pomocą wytłaczarki do drutu i kabli, przy kontrolowanej grubości i nie wymaga to dużego nacisku. Wystarczy raz lub dwa razy obrócić ściągacz wokół kabla. Zdejmij naciętą część kurtki, aby odsłonić cztery skręcone pary wewnątrz.

Sprawdź przewody. Jeśli kolorowa izolacja dowolnego przewodu zostanie nacięta lub przecięta, odetnij kabel dalej i rozpocznij ten krok od nowa. Pęknięty izolator powoduje zwarcie pomiędzy sąsiednimi przewodami w ramach sygnalizacji wysokiej częstotliwości w nowoczesnym Ethernecie.

Niektóre kable Cat6 mają plastikowy splajn w kształcie krzyża (zwany także separatorem lub wypełniaczem X) biegnący wzdłuż kabla, aby fizycznie oddzielić pary i zmniejszyć przesłuchy. Jeśli tak jest w Twoim przypadku, przytnij go równo z krojem marynarki za pomocą nożyc do cięcia płaskiego.

Krok 3: Rozkręć i ułóż pary

Ostrożnie odkręć każdą z czterech par i wyprostuj poszczególne przewody. W przypadku T568B ułóż je od lewej do prawej w następującej kolejności: pomarańczowy/biały, pomarańczowy, zielony/biały, niebieski, niebieski/biały, zielony, brązowy/biały, brązowy.

Jest to krok, który najczęściej spotyka początkujących. Nie spiesz się tutaj. Połóż przewody płasko w dłoni i przed kontynuowaniem sprawdź dwukrotnie kolejność. Jeden przestawiony przewód oznacza, że ​​kabel nie będzie działał — lub, co gorsza, będzie działał sporadycznie, co jest trudniejsze do zdiagnozowania.

Nie odkręcaj więcej przewodu niż jest to konieczne. Norma TIA/EIA-568 określa maksymalną długość nieskręconą wynoszącą 13 mm (około pół cala) dla kategorii 6. Nadmierne skręcanie pogarsza wydajność przesłuchu kabla i może spowodować, że nie przejdzie on testów certyfikacyjnych, nawet jeśli podczas podstawowych testów łączy się z szybkością gigabitową.

Krok 4: Przytnij przewody do równej długości

Trzymaj wszystkie osiem przewodów płasko i równomiernie w dłoni, zachowując prawidłową kolejność od lewej do prawej. Używając nożyc do cięcia płaskiego, przytnij je wszystkie do tej samej długości – mniej więcej 12 do 14 mm (około pół cala) od miejsca, w którym kończy się kurtka zewnętrzna. Celem jest idealnie wyrównane, równe przecięcie wszystkich ośmiu przewodów. Nierówne długości oznaczają, że niektóre przewody nie dotrą do styków złącza RJ45, powodując przerwę w obwodzie na tych stykach.

Krok 5: Włóż przewody do złącza RJ45

Przytrzymaj złącze RJ45 wypustką skierowaną w dół i otwartym końcem do siebie. Wsuń osiem przewodów do ośmiu kanałów złącza, zachowując ich kolejność. Wciśnij je mocno do końca — każdy przewodnik musi dotykać przedniej ścianki złącza aby kołki zaciskające miały odpowiedni kontakt.

Przed zaciśnięciem spójrz na przód złącza (ten koniec, gdzie znajdują się piny). Powinieneś zobaczyć inny kolor w każdym miejscu styku, a osłona powinna być widoczna wewnątrz tylnej części złącza odciążającej. Jeśli osłona nie znajduje się wewnątrz złącza, mechaniczne zabezpieczenie przed naprężeniami nie będzie prawidłowo działać, a kabel będzie delikatny w tym miejscu.

Jeśli się uczysz, używaj przelotowych złączy RJ45 — mają one otwór z przodu, który umożliwia przepchnięcie przewodów na całej długości, a następnie przycięcie ich nadmiaru po zaciśnięciu. Łatwiej je poprawnie załadować i uzyskać bardziej spójne wyniki dla początkujących.

Krok 6: Zaciśnij złącze

Włóż załadowane złącze RJ45 do odpowiedniej matrycy w narzędziu do zaciskania. Mocno i całkowicie ściśnij uchwyty. Zaciskarka zapadkowa kliknie i zwolni się po wywarciu wystarczającego nacisku. Zaciskarka bez mechanizmu zapadkowego wymaga oceny nacisku na podstawie wyczucia — ściśnij wystarczająco mocno, aby wszystkie osiem styków zostało całkowicie wbitych w izolację przewodu, a wypustka odciążająca została całkowicie dociśnięta do osłony kabla.

Jeśli użyłeś złącza przelotowego, odetnij nadmiar przewodu wystający z przodu za pomocą nożyc do cięcia na płasko. Przycięta powierzchnia powinna zlicować się z przodem złącza.

Powtórz wszystkie kroki dla drugiego końca kabla. W przypadku kabla prostego użyj tego samego standardu okablowania (T568B lub T568A) na obu końcach.

Krok 7: Przetestuj kabel

Podłącz oba końce gotowego kabla do testera kabli. Tester wysyła sygnał kolejno przez każdy z ośmiu pinów i potwierdza, że ​​każdy pin na jednym końcu łączy się z odpowiednim pinem na drugim końcu i że żaden pin nie jest ze sobą zwarty. Pozytywny wynik na podstawowym testerze ciągłości oznacza:

• Wszystkie osiem przewodów jest podłączonych prawidłowo (bez przerw)
• Żadne przewody nie są skrzyżowane ani zamienione
• Żadne przewody nie są ze sobą zwarte

Podstawowy tester ciągłości nie sprawdza charakterystyk wydajności, takich jak tłumienie, straty odbiciowe lub przesłuchy bliskiego końca (NEXT). W przypadku instalacji infrastruktury krytycznej profesjonalny certyfikujący kable (np. te wykonane przez Fluke Networks) przeprowadza pełne testy certyfikacyjne TIA-568. Urządzenia te kosztują kilka tysięcy dolarów i są zazwyczaj wynajmowane lub posiadane przez profesjonalnych instalatorów sieci.

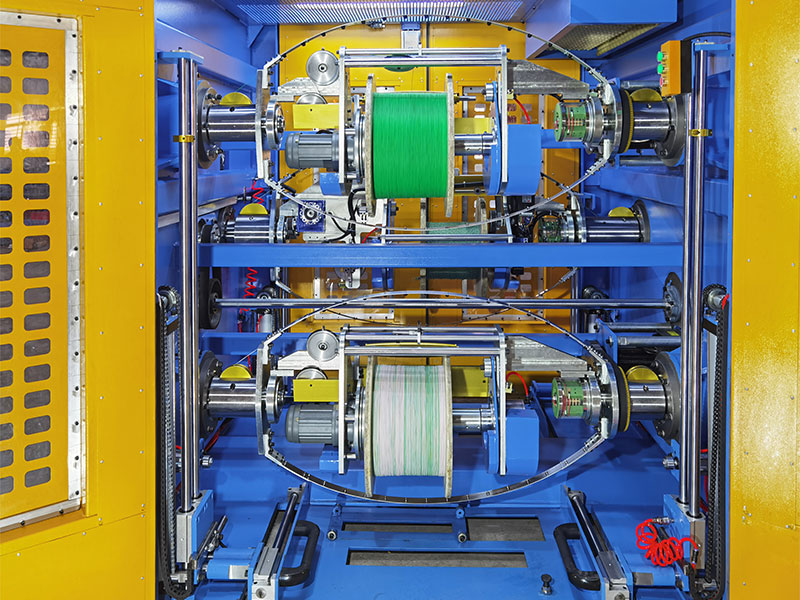

Jak produkcja kabli wpływa na kable, które kupujesz i używasz

Kiedy kupujesz szpulę kabla Cat6 lub Cat6A, jakość tego kabla zależy w dużej mierze od sposobu jego wyprodukowania – w szczególności od precyzji i stanu szpuli wytłaczarka do drutu i kabla stosowane do nakładania izolacji na przewody oraz sprzęt używany do kontrolowania skrętu każdej pary.

Wytłaczarka do drutu i kabla działa na zasadzie topienia termoplastycznego związku izolacyjnego (PVC, polietylenu lub materiału LSZH) i przetłaczania go przez matrycę poprzeczną wokół poruszającego się przewodnika. Wytłaczarka kontroluje grubość i koncentryczność warstwy izolacyjnej z bardzo wąskimi tolerancjami. W przypadku przewodów kabla Ethernet grubość izolacji bezpośrednio wpływa na stałą dielektryczną kabla, która określa prędkość propagacji sygnału i impedancję. Kabel Cat6 musi utrzymywać impedancję charakterystyczną 100 omów ±15% w całym zakresie częstotliwości — specyfikacja ta zależy całkowicie od spójnej geometrii izolacji wytłaczarki kabla.

Właśnie dlatego istnieje znacząca różnica między markowym kablem premium a tanim kablem nieznanym, kupowanym od niezweryfikowanych dostawców. Kable wykonane na źle konserwowanych lub mało precyzyjnych wytłaczarkach mogą mieć nierówną grubość izolacji, przewody niecentryczne (słaba koncentryczność) lub zmienną grubość ścianki płaszcza – wszystko to może spowodować, że kabel nie spełni standardów wydajności, nawet jeśli przejdzie podstawowy test ciągłości. Kabel, który wydaje się funkcjonalny przy 100 Mb/s, może nie wytrzymać niezawodnie 1 Gb/s lub 10 Gb/s z powodu tych niespójności produkcyjnych.

Ponadto niektórzy budżetowi producenci kabli zastępują przewodniki aluminiowe powlekane miedzią (CCA) litą miedzią. CCA ma około 60% przewodności czystej miedzi , wyższą rezystancję i znacznie gorszą wydajność w zastosowaniach Power over Ethernet (PoE), gdzie kabel musi przenosić zarówno dane, jak i energię elektryczną. Zawsze sprawdzaj, czy kupowany kabel jest oznaczony „BC” (goła miedź), a nie „CCA”, jeśli liczy się wydajność i kompatybilność z PoE.

Kabel z rdzeniem litym a kablem typu linka: którego użyć

Kabel Ethernet dostępny jest w dwóch konstrukcjach żył: jednożyłowej i linkowej. To rozróżnienie ma większe znaczenie, niż większość ludzi zdaje sobie sprawę.

Kabel z pełnym przewodnikiem

Każdy z ośmiu przewodów jest zazwyczaj pojedynczym drutem miedzianym 23 AWG dla Cat6 . Kabel jednożyłowy przeznaczony jest do instalacji stałych: prowadzonych przez ściany, sufity, kanały kablowe oraz pomiędzy panelami krosowymi i gniazdami typu keystone. Ma doskonałe parametry elektryczne przy wysokich częstotliwościach (niższe tłumienie, lepsza charakterystyka przesłuchu), ale jest sztywniejsza i bardziej podatna na zmęczenie przewodnika w przypadku wielokrotnego zginania. Kabel z przewodnikiem jednożyłowym nie powinien być używany w zastosowaniach, w których kabel jest regularnie przesuwany, zwijany lub zginany na złączach.

Skręcony kabel przewodzący

Każdy przewodnik składa się z wielu cienkich żył miedzianych splecionych razem, zazwyczaj 7 żył na przewodnik. Kabel skręcony jest bardziej miękki, bardziej elastyczny i wytrzymuje wielokrotne zginanie bez pękania, co czyni go właściwym wyborem dla kabli krosowych: krótkiego kabla między gniazdkiem ściennym a komputerem lub między portem panelu krosowego a portem przełącznika. Kabel linkowy ma nieco większą rezystancję na jednostkę długości niż kabel typu solid, ale przy długości kabla krosowego (zwykle poniżej 5 metrów) różnica ta jest pomijalna.

W przypadku kabli Ethernet do samodzielnego montażu używanych jako kable krosowe należy używać kabla linkowego. W przypadku stałego okablowania strukturalnego prowadzonego wewnątrz ścian należy zastosować kabel z pełnym przewodnikiem.

Kabel ekranowany a nieekranowany: kiedy ekranowanie ma znaczenie

Większość kabli Ethernet stosowanych w domach i biurach to skrętka nieuczciwych praktyk handlowych — nieekranowana skrętka. Sama konstrukcja skrętki zapewnia odpowiednią redukcję szumów w większości środowisk. Kabel ekranowany dodaje jedną lub więcej warstw metalicznego ekranu — folii, plecionki lub obu — wokół par lub wokół całej wiązki kabli.

Kabel ekranowany wymaga ekranowanych złączy RJ45, a ekran musi być podłączony do odpowiedniego uziemienia na jednym końcu (zazwyczaj na panelu krosowym lub przełączniku). Nieprawidłowo uziemiony ekran może w rzeczywistości wprowadzić szum, a nie go wyeliminować — jest to zjawisko zwane pętlą uziemienia. Do użytku domowego i standardowego biura, Wystarczy kabel UTP z odpowiednią instalacją dla wszystkich nowoczesnych aplikacji gigabitowych i 10-gigabitowych.

Typowe błędy i sposoby ich naprawienia

Większość uszkodzonych kabli Ethernet typu „zrób to sam” ma swój początek w niewielkim zestawie powtarzających się błędów. Znajomość ich z wyprzedzeniem pozwala zaoszczędzić czas i zmarnowane materiały.

Przewody nie działają

Najczęstszy błąd. Para transponowana oznacza, że ​​tester kabli wykazuje błąd „odwróconej” lub „rozdzielonej pary”. Rozdzielona para jest szczególnie podstępna: kabel może łączyć się przy niskich prędkościach, ale może zawodzić pod obciążeniem przy gigabitach, ponieważ pary nie są prawidłowo dopasowane. Przed zaciśnięciem zawsze dokładnie sprawdź kolejność przewodów. Nie ma innego rozwiązania niż odcięcie złącza i ponowne jego zakończenie.

Przewody nie sięgają przodu złącza

Jeżeli przewody nie dotrą do przedniej ścianki obudowy RJ45, to kołki zaciskowe nie przebiją izolacji i nie zetkną się z miedzią. Rezultatem jest przerwa w obwodzie na tych pinach. Przed zaciśnięciem spójrz przez przód złącza w dobrym świetle — powinieneś zobaczyć każdy kolor przewodu w odpowiednim gnieździe. Jeśli nie, wsuń kabel ponownie i sprawdź, czy przewód nie jest krótszy lub zagięty.

Kurtka nie znajduje się wewnątrz złącza

Płaszcz zewnętrzny musi sięgać do tylnej części złącza RJ45, tak aby wypustka odciążająca naprężała go podczas zaciskania. Jeśli zdejmiesz za dużo izolacji, przewody zostaną przymocowane do styków złącza, ale kurtka będzie pływać swobodnie, tworząc mechanicznie słaby punkt, który ulegnie uszkodzeniu w przypadku ciągnięcia lub zginania kabla. Odetnij kabel jeszcze bardziej, zdemontuj go ponownie, usuwając mniejszą ilość osłony i zakończ ponownie.

Niewystarczający nacisk zaciskania

Zacisk, który wygląda na kompletny, ale nie został całkowicie zaciśnięty, może skutkować przerywanymi połączeniami, które są niezwykle trudne do zdiagnozowania — kabel w jednej chwili przechodzi podstawowy tester, a w następnej ulega awarii pod obciążeniem sieci. Użyj wysokiej jakości zaciskarki zapadkowej, która gwarantuje pełną kompresję przed zwolnieniem. Jeśli używasz narzędzia bez mechanizmu zapadkowego i masz jakiekolwiek wątpliwości, naciśnij ponownie mocno.

Nadmierne rozkręcanie par

Odkręcenie przewodu na długości większej niż 13 mm w punkcie końcowym pogarsza wydajność przesłuchu. Nie spowoduje to, że kabel nie przejdzie testu ciągłości, ale spowoduje, że kabel nie przejdzie certyfikacji wydajności kategorii 6. W przypadku użytku domowego wpływ może być niewidoczny, ale w środowiskach o dużej gęstości paneli krosowych lub długich kablach nadmierne odkręcenie może zadecydować o niezawodnej pracy z szybkością 1 Gb/s i częstych błędach.

Zewnętrzne i specjalistyczne kable Ethernet

Standardowy kabel Ethernet do zastosowań wewnętrznych nie nadaje się do stosowania na zewnątrz lub bezpośrednio w ziemi. Płaszcz PVC stosowany w kablach wewnętrznych z czasem pochłania wilgoć i ulega degradacji pod wpływem światła UV. W przypadku tras zewnętrznych — na przykład między domem a garażem wolnostojącym — potrzebny jest kabel specjalnie przystosowany do ekspozycji na zewnątrz.

Kabel Ethernet do zastosowań zewnętrznych wykorzystuje odporny na promieniowanie UV związek osłonowy, zwykle czarny polietylen lub odporną na promieniowanie UV mieszankę PVC, nakładaną za pomocą wytłaczarki do drutu i kabla opracowanej pod kątem odporności na warunki środowiskowe. Niektóre kable zewnętrzne zawierają również żel blokujący wodę lub masę zalewającą wokół par, aby zapobiec migracji wilgoci do rdzenia kabla.

Kabel do bezpośredniego zakopania w ziemi idzie o krok dalej: jest przeznaczony do zakopywania w ziemi bez przewodów. Zwykle ma grubszy płaszcz, rdzeń wypełniony żelem, a czasami dodatkową warstwę pancerza (stalową lub aluminiową) chroniącą przed uszkodzeniami mechanicznymi spowodowanymi przez skały lub gryzonie. Zewnętrzny płaszcz kabla pancernego jest wytwarzany za pomocą wytłaczarki kabla w dwóch warstwach — wewnętrznej warstwy podkładowej nad pancerzem i zewnętrznej warstwy ochronnej — co czyni go znacznie trwalszym niż standardowy kabel.

Do instalacji antenowych (prowadzonych między budynkami za pomocą kabla rozciągniętego między słupami) potrzebujesz samonośny kabel Ethernet , który zawiera stalową linkę połączeniową zintegrowaną z osłoną lub wiązką wzdłuż kabla. Ten przewód komunikacyjny przenosi mechaniczne napięcie przęsła, chroniąc przewody Ethernet przed rozciąganiem.

Kończąc kabel na zewnątrz lub doziemny za pomocą złączy RJ45 w punktach przejściowych (na przykład tam, gdzie kabel wchodzi do budynku), należy użyć odpornych na warunki atmosferyczne skrzynek przyłączeniowych lub odpowiednio uszczelnionych zestawów połączeniowych wypełnionych żelem, aby zapobiec przedostawaniu się wilgoci w punktach połączeń. Same złącza RJ45 nie są wodoodporne i nigdy nie powinny być wystawiane na działanie warunków atmosferycznych.

Rozważania dotyczące zasilania przez sieć Ethernet podczas wykonywania własnych kabli

Power over Ethernet (PoE) dostarcza energię elektryczną prądu stałego za pośrednictwem tego samego kabla, który przenosi dane sieciowe, eliminując potrzebę oddzielnego zasilania urządzeń takich jak kamery IP, bezprzewodowe punkty dostępowe, telefony VoIP i czujniki IoT. Jeśli tworzysz kable Ethernet obsługujące PoE, należy wziąć pod uwagę dodatkowe czynniki.

Standard IEEE 802.3bt (PoE) może dostarczyć do Moc 90 watów na port we wszystkich czterech parach. Przy tych poziomach mocy rezystancja przewodu ma istotne znaczenie. Straty mocy w kablu (straty I²R) powodują, że kabel się nagrzewa, a kabel nagrzewający się w wiązce z innymi kablami nagrzewa się jeszcze bardziej. Standard 802.3bt zawiera wytyczne dotyczące obniżania wartości znamionowych, określające, jak blisko maksymalnej odległości można niezawodnie korzystać z dołączonych kabli PoE.

Do zastosowań PoE należy używać wyłącznie solidnych, gołych przewodów miedzianych. Przewody aluminiowe pokryte miedzią nie są wyraźnie zalecane dla PoE ze względu na ich wyższą rezystancję i tendencję do pękania w punktach zagniatania pod wpływem cykli termicznych powodowanych przez prąd PoE. Wiadomo, że niektóre wtryskiwacze PoE z biegiem czasu uszkadzają lub niszczą kable CCA.

W przypadku zastosowań PoE o dużej mocy kabel Cat6A jest preferowany w porównaniu z kablem Cat6 nie tylko ze względu na wydajność 10 Gb/s, ale także ze względu na przewody o większym przekroju (23 AWG, takie same jak Cat6, ale o lepszej spójności konstrukcyjnej) i węższe tolerancje produkcyjne – w tym bardziej spójną geometrię izolacji z wytłaczarki kabla podczas produkcji – skutkujące niższą i bardziej przewidywalną rezystancją na jednostkę długości.

Zakończenie do gniazd ściennych i paneli krosowych zamiast wtyczek RJ45

Nie każdy kabel Ethernet wymaga złącza zaciskanego RJ45. Instalacje okablowania strukturalnego zazwyczaj kończą stałe ciągi kablowe do gniazd typu Keystone zamontowanych w płytach ściennych lub do 110-punktowych portów panelu krosowego. W obu typach zakończeń stosuje się narzędzie do wbijania, a nie zaciskarkę.

Narzędzie do wbijania osadza i przycina przewód w szczelinową końcówkę jednym ruchem. Szczelina przecina izolację przewodu i styka się z gołą miedzią, podobnie jak styki IDC (styk przemieszczenia izolacji) w złączu RJ45 działają podczas zaciskania. Gniazda Keystone są oznaczone kodami kolorów zarówno T568A, jak i T568B, więc wystarczy postępować zgodnie ze schematem kolorów wydrukowanym na samym gnieździe.

Użyj ostrza dociskowego o twardości 110 dostosowanego do kategorii kabla, który chcesz zakańczać. Ostrza zużyte w wyniku użytkowania lub niewłaściwego typu mogą powodować słabe zakończenia, które przejdą testy ciągłości, ale nie uzyskają certyfikatu wydajności. Wysokiej jakości gniazda Keystone Cat6A wykorzystują konstrukcję zawiasową lub beznarzędziową, która utrzymuje skręcenie pary jak najbliżej punktu końcowego, zachowując wydajność przesłuchu, do osiągnięcia której konstrukcja kabla — dokładnie kontrolowana podczas procesu wytłaczania drutu i kabla w fabryce — została zaprojektowana tak, aby osiągnąć.
