Jak działa kabel koncentryczny: struktura, sygnał i produkcja

Jak działa kabel koncentryczny: krótka odpowiedź

Kabel koncentryczny przesyła sygnały elektryczne za pomocą dwóch koncentrycznych przewodników — litego przewodnika wewnętrznego otoczonego rurowym przewodem zewnętrznym (ekranem) — oddzielonych izolatorem dielektrycznym i owiniętym w ochronny płaszcz zewnętrzny. Geometria utrzymuje sygnał zamknięty w kablu, drastycznie redukując zakłócenia elektromagnetyczne (EMI) i utratę sygnału w porównaniu ze standardową skrętką lub przewodem równoległym. Właśnie dlatego kabel koncentryczny pozostaje najczęściej wybieranym wyborem w przypadku transmisji RF, szerokopasmowego Internetu, telewizji kablowej i precyzyjnego oprzyrządowania, nawet w obliczu rozwoju alternatywnych rozwiązań światłowodowych i bezprzewodowych.

Każda warstwa kabla koncentrycznego ma określone przeznaczenie fizyczne i elektryczne. Przewodnik przewodzi prąd; dielektryk kontroluje impedancję i prędkość propagacji; tarcza blokuje hałas; kurtka chroni przed uszkodzeniami mechanicznymi i środowiskowymi. Usuń dowolną warstwę, a kabel przestanie działać prawidłowo. Zrozumienie każdej warstwy – i sposobu ich interakcji – wyjaśnia, dlaczego inżynieria kabla koncentrycznego jest bardziej wymagająca, niż się wydaje.

Struktura fizyczna kabla koncentrycznego, warstwa po warstwie

Wewnętrzny przewodnik

Przewodnik środkowy jest zwykle wykonany z litej lub skręconej miedzi, chociaż w zastosowaniach wymagających wysokiej częstotliwości lub dużej wytrzymałości stosuje się stal platerowaną miedzią (CCS) i miedź posrebrzaną. Średnica waha się od poniżej 0,5 mm w miniaturowych kablach RF do ponad 10 mm w dużych kablach trunkingowych CATV. Przy wysokich częstotliwościach prąd przepływa blisko powierzchni przewodnika — zjawisko to nazywa się efektem naskórkowości — więc jakość powierzchni przewodnika i przewodność mają bezpośredni wpływ na straty. Posrebrzanie zwiększa przewodność powierzchniową, dlatego często stosuje się je w kablach do zastosowań mikrofalowych.

Izolator dielektryczny

Umieszczony pomiędzy przewodem wewnętrznym i zewnętrznym dielektryk kontroluje dwa krytyczne parametry: impedancję i prędkość propagacji (VoP). Typowe materiały dielektryczne obejmują stały polietylen (PE), piankowy polietylen, politetrafluoroetylen (PTFE) i konstrukcje z przestrzenią powietrzną. Pianka PE obniża stałą dielektryczną z około 2,25 (stały PE) do około 1,4–1,6 , co podnosi VoP z około 66% do 78–85% prędkości światła i jednocześnie zmniejsza straty dielektryczne - zarówno pożądane w zastosowaniach szerokopasmowych, jak i długoterminowych. PTFE wybiera się, gdy liczy się stabilność temperatury; zachowuje swoje właściwości elektryczne w temperaturach od –65°C do 200°C.

Grubość i jednorodność warstwy dielektrycznej bezpośrednio wyznaczają impedancję charakterystyczną kabla. Nawet niewielka ekscentryczność — niecentryczne umieszczenie wewnętrznego przewodnika — przesuwa impedancję i tworzy odbicia. Właśnie dlatego precyzja wytłaczarki do drutu i kabla ma tak duże znaczenie w produkcji: matryca krzyżowa musi centrować przewodnik w tolerancji mierzonej w mikrometrach.

Zewnętrzny przewodnik (ekran)

Ekran pełni jednocześnie dwie funkcje: jest ścieżką prądu powrotnego sygnału i jest barierą elektromagnetyczną, która zapobiega przedostawaniu się szumu zewnętrznego do kabla. Typowe konstrukcje tarcz obejmują:

• Solidna rura aluminiowa lub miedziana — stosowane w twardych kablach CATV; pokrycie prawie 100%, bardzo niskie straty, sztywność
• Pleciona tarcza — typowo 85–98% pokrycia optycznego; elastyczne, trwałe, stosowane w RG-58, RG-6, RG-11
• Kombinacja warkocza foliowego — folia zapewnia 100% krycia; oplot zwiększa wytrzymałość mechaniczną i ciągłość prądu stałego; powszechne w kablach satelitarnych i szerokopasmowych
• Trójtarcza i poczwórna tarcza — wiele warstw folii i oplotu dla środowisk o wysokich zakłóceniach; skuteczność ekranowania może przekraczać 90 dB

Kurtka zewnętrzna

Płaszcz stanowi najbardziej zewnętrzną warstwę ochronną, zwykle wykonaną z PCV, polietylenu, LSZH (bezhalogenowego o niskiej emisji dymu) lub fluoropolimerów. Wybór materiału na płaszcz zależy od środowiska instalacji: PVC jest ekonomiczny i trudnopalny do użytku w pomieszczeniach zamkniętych; PE i LLDPE zapewniają odporność na promieniowanie UV i wilgoć przy zakopywaniu na zewnątrz; LSZH jest obowiązkowy w przestrzeni publicznej i infrastrukturze transportowej ze względu na zmniejszoną emisję toksycznych gazów podczas pożarów. Płaszcz nakłada się za pomocą wytłaczarki do drutu i kabla w oddzielnym przejściu wytłaczania po ukończeniu osłony.

Impedancja charakterystyczna: Dlaczego dominuje 50 Ω i 75 Ω

Impedancja charakterystyczna nie jest rezystancją prądu stałego — jest to właściwość niezależna od częstotliwości, określona całkowicie przez geometrię kabla i stałą dielektryczną izolatora. Formuła to:

Z₀ = (138 / √εr) × log₁₀(D/d)

Gdzie εr jest względną przenikalnością dielektryka, D jest wewnętrzną średnicą zewnętrznego przewodnika, a d jest zewnętrzną średnicą wewnętrznego przewodnika. Dwie wartości impedancji dominują w świecie koncentrycznym z ugruntowanych powodów inżynieryjnych:

Teoretyczna impedancja minimalna strat dla kabla koncentrycznego z dielektrykiem polietylenowym wynosi około 77 Ω — dlatego 75 Ω stało się standardem w branży nadawczej. Wartość 50 Ω stanowi kompromis pomiędzy maksymalną mocą (optymalnie ~30 Ω) a minimalną stratą, dzięki czemu lepiej nadaje się do dwukierunkowych łączy RF. Niedopasowanie impedancji pomiędzy źródłem, kablem i obciążeniem powoduje odbicia sygnału, fale stojące i straty mocy – problemy określane ilościowo za pomocą współczynnika fali stojącej napięcia (VSWR).

Mechanika transmisji sygnału wewnątrz kabla

Kabel koncentryczny nie przesyła sygnałów w sposób, jaki większość ludzi sobie intuicyjnie wyobraża. Energia nie przepływa przez przewodnik tak, jak woda przepływa przez rurę. Zamiast tego rozchodzi się jako fala elektromagnetyczna w przestrzeni pomiędzy przewodnikiem wewnętrznym i zewnętrznym – w obszarze dielektrycznym. Przewodniki pełnią rolę warunków brzegowych, które kierują i ograniczają falę. Ten sposób propagacji nazywany jest trybem TEM (poprzecznym elektromagnetycznym), w którym zarówno składowe pola elektrycznego, jak i magnetycznego są całkowicie poprzeczne do kierunku przemieszczania się.

Pole elektryczne promieniuje promieniowo pomiędzy przewodnikiem wewnętrznym ( ) a przewodnikiem zewnętrznym (–), podczas gdy pole magnetyczne tworzy koncentryczne okręgi wokół przewodnika wewnętrznego. Ponieważ pole jest całkowicie zamknięte w ekranie, kabel prawie nie emituje energii na zewnątrz i jest prawie odporny na pola zewnętrzne – pod warunkiem zachowania integralności ekranu. Przerwa w ekranie, słabe złącze lub zagięty kabel zakłócają geometrię pola i powodują hałas i straty.

Prędkość propagacji i długość elektryczna

Sygnały przemieszczają się przez kabel koncentryczny z prędkością stanowiącą ułamek prędkości światła w próżni, określoną przez dielektryk. Solidny PE daje VoP około 66%; pianka PE podnosi go do 78–85%; Konstrukcje z PTFE z odstępem powietrznym mogą osiągnąć 93–98%. W przypadku 10-metrowego kabla z litym PE opóźnienie sygnału w jedną stronę wynosi około 50 nanosekund. Ma to znaczenie w precyzyjnym taktowaniu, systemach radarowych i antenach z układem fazowanym, gdzie długości kabli są przycinane do określonych długości elektrycznych – ułamków lub wielokrotności długości fali sygnału – w celu uzyskania kontrolowanych zależności fazowych.

Mechanizmy tłumiące

Utrata sygnału w kablu koncentrycznym pochodzi z trzech głównych źródeł:

• Utrata przewodnika — nagrzewanie rezystancyjne w wewnętrznym przewodniku i ekranie, dominujące przy niższych częstotliwościach i proporcjonalne do √f ze względu na efekt naskórkowości
• Straty dielektryczne — energia pochłonięta przez izolator, gdy pole zmienne napręża jego strukturę molekularną; rośnie liniowo wraz z częstotliwością i dlatego przy częstotliwościach mikrofalowych stosuje się niskostratne dielektryki, takie jak PTFE i pianka PE
• Strata promieniowania — wyciek przez niedoskonałości osłony; ogólnie nieistotne w dobrze skonstruowanych kablach, ale znaczące, jeśli ekran jest uszkodzony lub jeśli tryby propagacji wyższego rzędu są wzbudzane powyżej częstotliwości odcięcia kabla

Tłumienie określa się w dB na jednostkę długości przy określonych częstotliwościach. Standardowy kabel z czterema ekranami RG-6 ma mniej więcej 2,0 dB/100 stóp przy 100 MHz i 6,5 dB/100 stóp przy 900 MHz , ilustrujący, jak strata znacząco wzrasta wraz z częstotliwością. Wysokiej klasy kable o niskich stratach, takie jak LMR-400, zmniejszają tłumienie 900 MHz do około 2,7 dB/30 stóp dzięki większym przewodnikom i piankowemu dielektrykowi.

Jak produkowany jest kabel koncentryczny: rola kabla koncentrycznego Wytłaczarka do drutu i kabla

Produkcja kabla koncentrycznego to wieloetapowy proces, w którym precyzja wymiarowa na każdym etapie determinuje parametry elektryczne kabla. Wytłaczarka do drutu i kabla ma kluczowe znaczenie w dwóch najważniejszych etapach: izolacji dielektrycznej i nałożeniu płaszcza zewnętrznego.

Wewnętrzny przewodnik Drawing and Stranding

Proces rozpoczyna się od przeciągnięcia pręta miedzianego przez szereg matryc, aby osiągnąć docelową średnicę przewodu. Tolerancje są wąskie: w przypadku kabla 50 Ω z przewodem o średnicy 0,9 mm nawet odchylenie ±0,01 mm powoduje zauważalne przesunięcie impedancji. Przewody linkowe przed linią wytłaczania przechodzą przez maszynę do wiązania lub skręcania.

Wytłaczanie dielektryczne

W tym miejscu wytłaczarka do drutu i kabla spełnia swoją najważniejszą funkcję. Przewodnik jest podawany przez matrycę krzyżową i wokół niego nakładany jest stopiony PE, pianka PE lub związek PTFE pod kontrolowanym ciśnieniem i temperaturą. Koncentryczność dielektryka — czyli dokładność wyśrodkowania przewodnika w izolacji — musi być utrzymywana w granicach ±1–2% grubości ścianki dielektryka, aby utrzymać impedancję w granicach specyfikacji.

W przypadku kabli z pianki PE do strumienia stopionego polimeru wtryskiwany jest gaz (zwykle azot) w celu utworzenia kontrolowanej struktury komórkowej. Gęstość pianki bezpośrednio określa stałą dielektryczną , dlatego ciśnienie gazu, temperatura stopu i prędkość linii muszą być ściśle skoordynowane. Nowoczesne linie wytłaczarek do kabli wykorzystują pomiar pojemności w czasie rzeczywistym za matrycą — pomiar pojemności na jednostkę długości daje natychmiastowe wskazanie średnicy izolacji i stałej dielektrycznej, umożliwiając automatyczne przesyłanie informacji zwrotnej do systemu sterowania wytłaczarki.

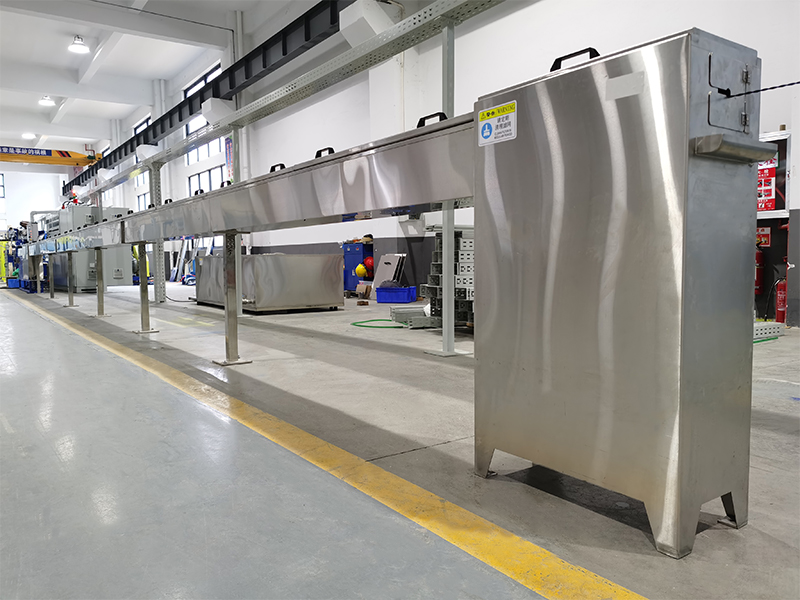

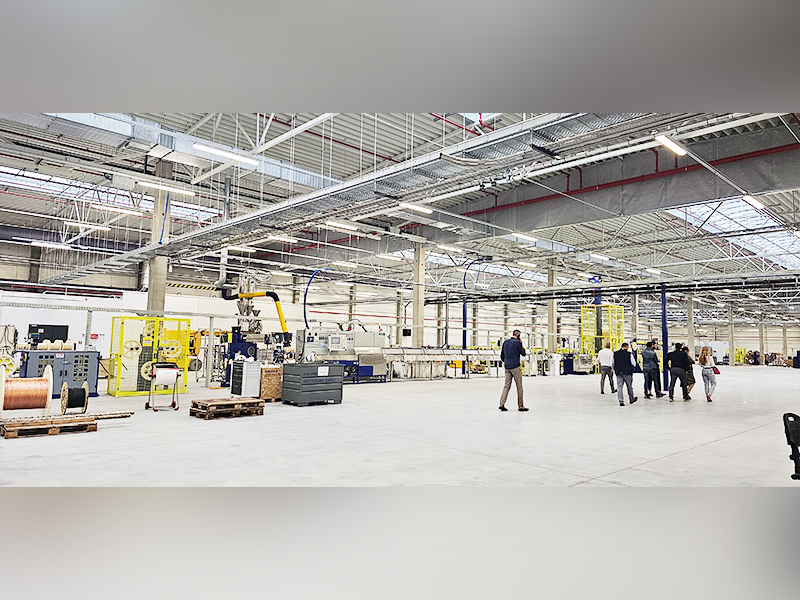

Po wytłoczeniu izolowany przewodnik przechodzi przez rynnę chłodzącą wodę, aby zestalić dielektryk, zanim dotrze do gąsienicowego zespołu odciągającego. Prędkości linii do wytłaczania dielektryka koncentrycznego o małej średnicy zwykle wahają się od 100 do ponad 500 metrów na minutę, w zależności od rozmiaru przewodu i grubości dielektryka.

Ekranowanie

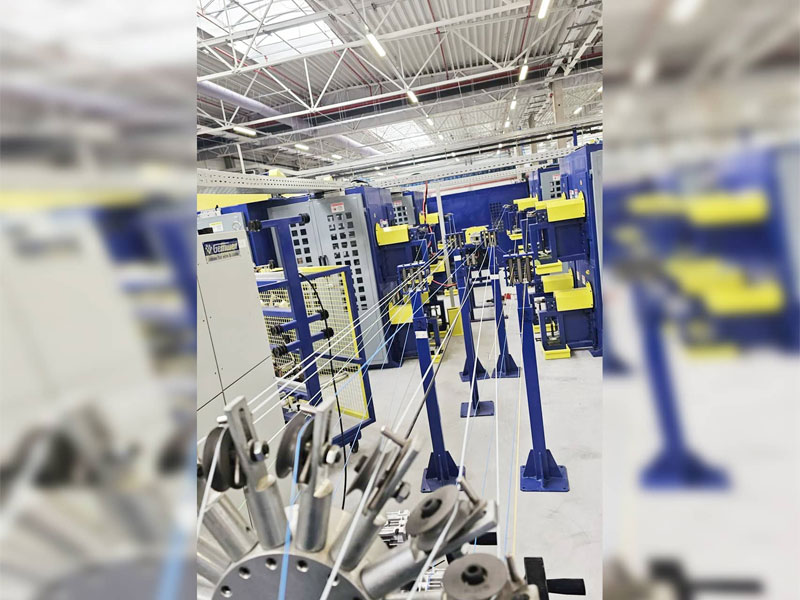

Po ochłodzeniu dielektryka i nawinięciu kabel przechodzi do linii ekranującej. Osłony foliowe nakłada się poprzez owinięcie dielektryka taśmą z laminatu aluminiowo-poliestrowego wzdłuż lub spiralnie. Osłony plecione nakłada się na oplatarkę z dziesiątkami do setek szpul, na których znajduje się cienki drut miedziany lub cynowany. W przypadku kabli wymagających konstrukcji typu folia i oplot obie operacje można połączyć w jednym przejściu maszynowym.

Wytłaczanie kurtki

W końcowym etapie wytłaczania płaszcz zewnętrzny jest nakładany za pomocą innej wytłaczarki do drutu i kabli — zwykle maszyny jednoślimakowej lub dwuślimakowej, w zależności od mieszanki. Linie do powlekania PVC zwykle pracują z szybkością 50–150 m/min; Związki PE i LSZH wymagają starannego profilowania temperatury wzdłuż cylindra wytłaczarki, aby zapobiec degradacji. Jednolitość grubości ścianki płaszcza sprawdzana jest za pomocą badania iskier (badanie ciągłości wysokiego napięcia przy 2–6 kV) i wbudowanych laserowych mierników średnicy. Gotowe kable są drukowane z oznaczeniem typu, impedancją, napięciem znamionowym i datą produkcji w celu identyfikacji na miejscu.

Typowe typy kabli koncentrycznych i ich specyfikacje

Oznaczenie „RG” (Przewodnik radiowy) było pierwotnie amerykańskim systemem specyfikacji wojskowych. Chociaż wiele oznaczeń RG zostało zastąpionych numerami katalogowymi specyficznymi dla producenta nowoczesnych kabli, dotychczasowe oznaczenia pozostają powszechnie uznawane w branży. Zrozumienie różnic pomaga w doborze odpowiedniego kabla do danego zastosowania.

Złącza i zakończenia: gdzie zaczyna się większość problemów

Sam kabel jest tylko częścią łącza koncentrycznego. Złącze przenosi sygnał z kabla do urządzenia i, jeśli jest źle wykonane lub zainstalowane, staje się dominującym źródłem utraty sygnału, odbicia i awarii. Złącze musi utrzymywać tę samą charakterystyczną impedancję co kabel w całej swojej wewnętrznej geometrii — każda nieciągłość powoduje odbicie.

Typowe typy złączy koncentrycznych

• BNC (Bajonet Neill – Concelman) — 50 Ω, znamionowe ~4 GHz, zamek bagnetowy ćwierćobrotowy; standard w sprzęcie testowym, wideo i oprzyrządowaniu
• SMA (wersja subminiaturowa A) — 50 Ω, znamionowe do 18 GHz, gwintowane; szeroko stosowane w modułach RF, antenach i zespołach mikrofalowych
• Typ N — 50 Ω lub 75 Ω, znamionowe dla 11–18 GHz, odporne na warunki atmosferyczne; stosowany w antenach zewnętrznych i sprzęcie stacji bazowych
• Typ F — 75 Ω, do ~3 GHz; wszechobecne w domowych instalacjach CATV i satelitarnych; środkowy przewód samego kabla służy jako styk złącza
• PL-259 (UHF) — nominalnie 50 Ω, ale nie w pełni stała impedancja; w praktyce znamionowe ~300 MHz; powszechne w radiu amatorskim

Prawidłowe zakończenie wymaga odizolowania kabla do dokładnych wymiarów, nie zgniatania oplotu, zachowania koncentryczności dielektryka na styku złącza i zastosowania prawidłowego momentu obrotowego podczas łączenia. Pojedyncze, nieprawidłowo zainstalowane złącze F w systemie dystrybucji telewizji kablowej może powodować wejście sygnału (wyciek sygnałów zewnętrznych) i wyjście sygnału (wyciek sygnałów telewizji kablowej), pogarszając wydajność całego węzła.

Kabel koncentryczny a inne media transmisyjne: kiedy go wybrać

Kabel koncentryczny nie jest właściwym wyborem dla każdego zastosowania, ale zachowuje wyraźne zalety w określonych scenariuszach. Porównanie go z powszechnymi alternatywami wyjaśnia, gdzie najlepiej pasuje.

Kabel koncentryczny a skrętka (Cat5e/Cat6/Cat8)

Skrętka opiera się na sygnalizacji różnicowej i małych współczynnikach skrętu, aby wyeliminować zakłócenia elektromagnetyczne – jest to zasadniczo odmienne podejście od ekranowanego trybu TEM kabla koncentrycznego. W okablowaniu strukturalnym Ethernet dominuje skrętka, ponieważ jest tańsza, lżejsza i łatwiejsza do zakończenia. Jednakże nie może dorównać kablowi koncentrycznemu przy częstotliwościach RF powyżej kilkuset MHz lub w środowiskach o wysokich zakłóceniach. Cat8 obsługuje prędkość 40 Gb/s, ale tylko na dystansie ponad 30 metrów przy 2 GHz ; prawidłowo zainstalowany kabel koncentryczny RG-6 obsługuje sygnały szerokopasmowe do 3 GHz na znacznie większe odległości przy znacznie prostszym wzmocnieniu.

Kabel koncentryczny kontra światłowód

Światłowód oferuje zasadniczo zerową podatność na zakłócenia elektromagnetyczne, znacznie niższe tłumienie na dużych dystansach (~0,2 dB/km w trybie jednomodowym w porównaniu z 40–100 dB/km w przypadku kabla koncentrycznego przy częstotliwościach mikrofalowych) i przepustowość przewyższającą miedź. Kompromisami są koszt elektroniki nadawczo-odbiorczej, kruchość i niemożność przenoszenia prądu stałego wraz z sygnałem. Kabel koncentryczny pozostaje preferowany w przypadku krótkich łączy RF, linii zasilających anteny i zastosowań wymagających sygnału zasilania na jednym kablu (np. mikrofony zasilane fantomowo, aktywne LNB satelitarne zasilane przez kabel koncentryczny).

Kabel koncentryczny kontra falowód

Przy częstotliwościach powyżej około 18 GHz straty w kablu koncentrycznym stają się zaporowe, a falowód — wydrążona metalowa rura przenosząca fale elektromagnetyczne — zapewnia znacznie mniejsze tłumienie. Falowód nie ma wewnętrznego przewodnika, a zatem nie ma strat w środku; jego sztywna konstrukcja i selektywność częstotliwościowa (falowód przepuszcza jedynie sygnały powyżej częstotliwości odcięcia) sprawiają, że nie nadaje się on do instalacji szerokopasmowych ani elastycznych. Wszędzie tam, gdzie wymagana jest elastyczność i łączność, dominuje kabel koncentryczny poniżej 18 GHz.

Kontrola jakości w produkcji kabli koncentrycznych

Wymagania dotyczące precyzji w produkcji kabli koncentrycznych sprawiają, że kontrola jakości jest procesem ciągłym, liniowym, a nie końcową kontrolą partii. Linia wytłaczarek do drutu i kabla do produkcji kabla koncentrycznego zazwyczaj integruje jednocześnie wiele systemów pomiarowych:

• Laserowe mierniki średnicy — bezkontaktowy pomiar średnicy zewnętrznej dielektryka, typowo z dokładnością do ±0,001 mm; umieszczone bezpośrednio za rynną schładzającą
• Monitory pojemności — zmierzyć pojemność na jednostkę długości, która jest powiązana z grubością ścianki dielektrycznej i stałą dielektryczną; odchylenia powodują automatyczną korektę prędkości linii lub obrotów wytłaczarki
• Skanery ekscentryczności — Skanery rentgenowskie lub ultradźwiękowe sprawdzają w czasie rzeczywistym koncentryczność wewnętrznego przewodnika w dielektryku
• Testery iskier — przyłożyć napięcie 2–10 kV prądu stałego lub prądu przemiennego do dielektryka, aby wykryć wszelkie dziury lub cienkie punkty, które mogłyby spowodować uszkodzenie izolacji podczas pracy
• Zakończono testowanie TDR kabla — reflektometria w dziedzinie czasu identyfikuje nieciągłości impedancji wzdłuż gotowego kabla, wysyłając impuls w dół linii i analizując odbicia

Specyfikacje jednorodności impedancji dla kabla CATV klasy nadawczej wynoszą zazwyczaj ±2 Ω na całej długości kabla , przy wymaganiach dotyczących strukturalnych strat odbiciowych (SRL) wynoszących 23–30 dB w paśmie 5–1000 MHz. Konsekwentne osiąganie tych wartości przy prędkościach produkcyjnych powyżej 200 m/min wymaga niezwykle precyzyjnego projektu matrycy, spójności materiału i kontroli procesu w zamkniętej pętli – a wszystko to skupione na wydajności wytłaczarki drutu i kabli oraz powiązanych z nią systemów pomiarowych.

Zastosowania w świecie rzeczywistym, które pokazują, jak działa Coax w praktyce

Dystrybucja telewizji kablowej (CATV).

Stacja czołowa CATV odbiera sygnały i rozprowadza je w hybrydowej sieci światłowodowo-koncentrycznej (HFC). Światłowód przenosi sygnał ze stacji czołowej do sąsiednich węzłów; RG-11 lub kabel koncentryczny przenosi go od węzła do kranu (zwykle w promieniu 500 metrów); Krople RG-6 łączą się z kranu z indywidualnymi domami. W każdym segmencie zastosowano wzmacniacze, aby pokonać tłumienie kabla, rozmieszczone w oparciu o straty w kablu przy najwyższej częstotliwości nośnej — zazwyczaj 1 GHz lub więcej w systemach DOCSIS 3.1.

Stacje bazowe komórkowe

Kabel zasilający między jednostką radiową BTS a anteną na szczycie wieży jest prawie zawsze koncentryczny — albo elastyczny, falisty kabel koncentryczny, albo sztywny, twardy kabel. 30-metrowy LMR-400 pracujący przy 900 MHz traci około 0,8 dB; przy 2,1 GHz (3G UMTS) ten sam przebieg traci około 1,3 dB. Każdy dB straty w linii zasilającej bezpośrednio zmniejsza efektywną moc wypromieniowaną, dlatego też dominujące stały się instalacje zdalnej głowicy radiowej (RRH), które montują jednostkę radiową na szczycie wieży – połączoną z jednostką pasma podstawowego za pomocą światłowodu – stały się dominujące: całkowicie eliminują straty w linii zasilającej.

Oprzyrządowanie medyczne i przemysłowe

Przetworniki ultradźwiękowe, łańcuchy sygnałowe MRI i przemysłowe radarowe wskaźniki poziomu – wszystkie opierają się na połączeniach koncentrycznych z tego samego powodu, co systemy nadawcze: integralności ekranowania i kontrolowanej impedancji. W przypadku ultradźwięków kabel koncentryczny przenosi impulsy w zakresie MHz do i z przetworników piezoelektrycznych przy minimalnych zniekształceniach. Materiały dielektryczne i przewodzące muszą być w niektórych przypadkach biokompatybilne, a kabel musi przetrwać cykle sterylizacji – wymagania, które skłaniają projekty do stosowania specjalnych dielektryków fluoropolimerowych wytwarzanych na dedykowanych liniach wytłaczarek do drutu i kabli.

Odbiorniki GPS i satelitarne

GPS działa na częstotliwości 1575,42 MHz (L1) i 1227,60 MHz (L2). Kabel koncentryczny prowadzący z aktywnej anteny GPS do odbiornika dostarcza tym samym kablem zarówno sygnał RF, jak i prąd stały dla wbudowanego w antenę LNA. Tłumienie kabla bezpośrednio pogarsza stosunek sygnału do szumu. 10-metrowy RG-6 pracujący przy 1,5 GHz wprowadza około 1,0 dB straty — zarządzalny; bieg na dystansie 50 metrów pochłonąłby prawie 5 dB, zwykle przekraczając zysk LNA standardowej aktywnej anteny i wymagając wbudowanego zasilanego wzmacniacza sygnału.

Często zadawane pytania dotyczące działania kabla Coax

Dlaczego kabel koncentryczny charakteryzuje się tak dobrym tłumieniem zakłóceń elektromagnetycznych?

Ponieważ pole elektromagnetyczne przenoszące sygnał jest całkowicie zamknięte pomiędzy przewodami wewnętrznymi i zewnętrznymi. Pola zewnętrzne nie mogą przeniknąć przez ciągły ekran – indukują prądy na zewnętrznej powierzchni ekranu, ale prądy te nie wpływają na pole wewnętrzne. Dzieje się tak również na odwrót: wewnętrzne pole sygnału kabla nie promieniuje na zewnątrz, co zapobiega zakłóceniom z innymi systemami. Ta „symetria koncentryczna” jest podstawowym powodem, dla którego kabel koncentryczny jest lepszy od otwartego przewodu lub skrętki w środowiskach RF.

Co się stanie, jeśli użyjesz kabla o niewłaściwej impedancji?

Użycie kabla 75 Ω w systemie 50 Ω powoduje niedopasowanie impedancji. Przy każdym przejściu część mocy sygnału jest odbijana z powrotem w kierunku źródła – na wejściu i na wyjściu. Fale odbite i padające łączą się, tworząc na kablu falę stojącą, co oznacza, że ​​amplituda sygnału zmienia się na długości kabla, a nie jest stała. VSWR wynoszący 1,5:1 (niewielkie niedopasowanie w stosunku do złącza 50/75 Ω) reprezentuje około 4% mocy odbitej. W nadajnikach RF dużej mocy nadmierna moc odbita może uszkodzić wzmacniacz końcowy. W pomiarze precyzyjnym wprowadza błędy w mierzonym sygnale.

Czy można jednocześnie zasilać i przesyłać sygnał przez kabel koncentryczny?

Tak. Nazywa się to Power over Coax (PoC) lub, w kontekście satelitarnym, zasilaniem LNB. Napięcie prądu stałego (zwykle 13 V lub 18 V w przypadku konwerterów satelitarnych LNB; różni się w przypadku telewizji przemysłowej) jest nakładane na wewnętrzny przewodnik wraz z sygnałem RF. Trójnik polaryzacji — prosta sieć cewka-kondensator — oddziela ścieżki DC i RF na każdym końcu, umożliwiając sprzętowi pobieranie lub wstrzykiwanie prądu stałego bez wpływu na sygnał RF. Wartości znamionowe prądu są ograniczone przez rozmiar przewodu i wartości znamionowe styków złącza, zwykle kilkaset miliamperów dla standardowego kabla koncentrycznego.

Co ogranicza maksymalną częstotliwość, jaką może obsłużyć kabel koncentryczny?

Górną granicę częstotliwości wyznaczają dwa czynniki. Po pierwsze, tłumienie rośnie wraz z częstotliwością, co ostatecznie czyni kabel niepraktycznym. Po drugie — i bardziej podstawowe — gdy długość fali sygnału staje się porównywalna z wymiarami poprzecznymi kabla, oprócz trybu TEM można wzbudzić mody propagacji wyższego rzędu (tryby TE i TM). Tryby te poruszają się z różnymi prędkościami, powodując zniekształcenie sygnału i wyciek promieniowany. Częstotliwość odcięcia dla pierwszego trybu wyższego rzędu wynosi w przybliżeniu f_c = 7,52 / (D d) GHz (o wymiarach w cm). Standardowy RG-58 odcina około 11 GHz; Kable o mniejszej średnicy, takie jak UT-047, mogą przekraczać 65 GHz.

Jak zginanie wpływa na działanie kabla koncentrycznego?

Zginanie kabla koncentrycznego poniżej minimalnego promienia zgięcia powoduje zniekształcenie dielektryka, przesunięcie wewnętrznego przewodu poza środek i może trwale odkształcić przewód zewnętrzny – wszystko to zmienia lokalną impedancję i zwiększa odbicie sygnału. Producenci określają minimalny promień zgięcia, zwykle równy 10–20-krotności zewnętrznej średnicy kabla w przypadku instalacji nieruchomej i 6–10 razy w przypadku powtarzalnych zastosowań elastycznych. Ostre załamania powodują trwałe uszkodzenie. W zastosowaniach wymagających wysokiej częstotliwości powyżej 10 GHz nawet delikatne zagięcia półsztywnego kabla muszą być uwzględnione w parametrach elektrycznych zestawu.
