Do czego służy kabel SATA? Funkcja, typy i wskazówki

Do czego służy kabel SATA? Bezpośrednia odpowiedź

Kabel SATA (Serial ATA) ma jeden podstawowy cel: tworzy kanał szybkiej komunikacji między urządzeniem pamięci masowej — takim jak dysk twardy (HDD), dysk półprzewodnikowy (SSD) lub napęd optyczny — a płytą główną komputera. Bez tego kabla system nie może odczytywać ani zapisywać danych na tych urządzeniach pamięci masowej, co w praktyce oznacza brak systemu operacyjnego, brak plików i brak działającego komputera.

W rzeczywistości w dowolnej konfiguracji pamięci masowej współpracują ze sobą dwa typy kabli SATA: Kabel do transmisji danych SATA , który przesyła sygnały danych pomiędzy dyskiem a płytą główną, oraz Kabel zasilający SATA , który dostarcza energię elektryczną z zasilacza (PSU) do samego napędu. Obydwa są niezbędne — napęd z podłączonym tylko jednym z dwóch po prostu nie będzie działał.

Fizyczna konstrukcja tych kabli – od grubości izolacji po czystość przewodnika – zależy w dużym stopniu od procesu produkcyjnego, który za nimi stoi. Nowoczesne kable SATA są produkowane przy użyciu precyzyjnych maszyn do wytłaczania drutu i kabli, które równomiernie nakładają izolację na przewody miedziane, zapewniając integralność sygnału na całej długości kabla. Ten szczegół produkcyjny nie jest trywialny; wpływa to bezpośrednio na prędkość transferu, odporność na ciepło i długoterminową trwałość.

Jak kable SATA przesyłają dane: mechanizm techniczny

SATA wykorzystuje metodę transmisji szeregowej, co oznacza, że bity danych są przesyłane pojedynczo w ciągłym strumieniu, a nie równolegle. Stanowiło to znaczące odejście od starszego standardu PATA (Parallel ATA), który przesyłał wiele bitów jednocześnie, ale wymagał szerokich kabli taśmowych i powodował zakłócenia przesłuchu przy wyższych prędkościach.

Kabel do transmisji danych SATA zawiera 7 pinów i 3 przewody : dwie pary linii sygnału różnicowego do transmisji i odbioru danych oraz trzy linie uziemienia redukujące zakłócenia elektromagnetyczne. Sygnalizacja różnicowa oznacza, że ​​kabel wysyła dwukrotnie ten sam sygnał – raz normalnie, a raz odwrócony – a urządzenie odbiorcze porównuje oba sygnały, aby odfiltrować szum. Takie podejście umożliwia niezawodną pracę kabli SATA przy wysokich częstotliwościach bez problemów z zakłóceniami, które nękały starsze standardy.

Porównanie prędkości generacji SATA

SATA III, który działa na 6 Gb/s przy efektywnym pułapie przepustowości około 600 MB/s , to obecny standard stosowany w praktycznie wszystkich konsumenckich komputerach stacjonarnych i laptopach. Sam kabel fizyczny jest kompatybilny wstecz ze wszystkimi trzema generacjami — kabel SATA III umożliwia podłączenie dysku SATA I — chociaż prędkość będzie ograniczona do maksymalnej prędkości wolniejszego urządzenia.

Kabel zasilający SATA: do czego służy i dlaczego jest to ważne

Złącze zasilania SATA to 15-pinowa wtyczka, która zapewnia trzy oddzielne poziomy napięcia dla podłączonego dysku: 3,3 V, 5 V i 12 V . Każde napięcie pełni inną funkcję w wewnętrznych elementach przemiennika częstotliwości. Linia 12 V zasila przede wszystkim silnik w dyskach twardych, obracając talerze z prędkością 5400 lub 7200 obr./min. Linia 5 V zasila płytę logiczną napędu oraz elektronikę odczytu/zapisu. Linia 3,3 V, wprowadzona w wersji standardu SATA, jest wykorzystywana przez niektóre nowoczesne dyski SSD w obwodach kontrolera o niskim poborze mocy.

15-pinowe złącze zasilania SATA zastąpiło starsze 4-pinowe złącze Molex stosowane w systemach PATA. Oferuje znacznie węższy profil, łatwiejsze prowadzenie wewnątrz obudowy i możliwość jednoczesnego przenoszenia wszystkich trzech poziomów napięcia za pośrednictwem jednego złącza. Typowy 2,5-calowy dysk SSD typu laptop pobiera tylko z linii 5 V, zużywając zaledwie 1–3 W pod obciążeniem , podczas gdy 3,5-calowy dysk twardy do komputerów stacjonarnych obracający się z prędkością 7200 obr./min może wytrzymać do 8–10 watów podczas operacji wyszukiwania — głównie poprzez szynę 12 V.

Jakość okablowania w kablu zasilającym SATA — w szczególności przekrój przewodów miedzianych i konsystencja izolacji — wpływa na stabilność napięcia pod obciążeniem. W tym miejscu procesy produkcyjne, takie jak te stosowane w produkcji wytłaczarek do drutu i kabli, stają się bezpośrednio powiązane z wydajnością w świecie rzeczywistym.

Jak Wytłaczarka do drutu i kabla Technologia kształtuje jakość kabla SATA

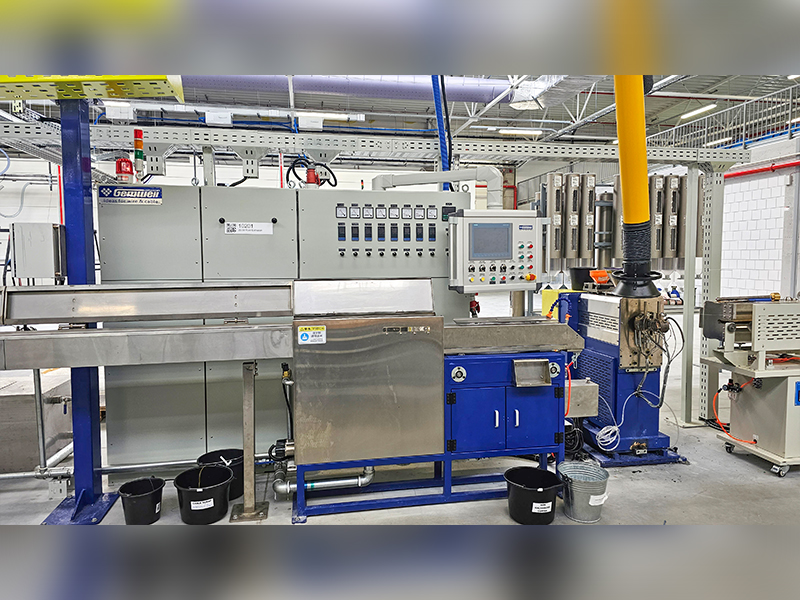

Każdy kabel SATA rozpoczyna swoje życie na linii wytłaczania. Wytłaczarka do drutu i kabla to maszyna, która tłoczy stopiony materiał termoplastyczny — najczęściej PVC (polichlorek winylu), LLDPE (liniowy polietylen o małej gęstości) lub FEP (fluorowany etylen-propylen) — przez matrycę wokół miedzianego przewodnika, tworząc spójnie pokryty drut. To nie jest szczegół drugorzędny; jakość wytłaczania określa jednorodność grubości izolacji, właściwości dielektryczne, odporność na temperaturę i to, jak dobrze kabel wytrzymuje lata użytkowania.

W szczególności przy produkcji kabli SATA wytłaczarka drutu i kabli musi z niezwykłą precyzją nakładać izolację na bardzo cienkie przewodniki. Zwykle używane są kable danych SATA Przewody 28 AWG dla linii sygnałowych i Przewody 26 AWG dla linii naziemnych. Przy tych wskaźnikach nawet niewielkie odchylenie grubości izolacji — powiedzmy 0,02 mm od specyfikacji — może zmienić charakterystykę impedancji kabla i wpłynąć na integralność sygnału przy częstotliwościach 6 Gb/s wymaganych przez SATA III.

Jaki wpływ ma jakość wytłaczania na gotowy kabel

• Kontrola impedancji: Kable SATA są zaprojektowane tak, aby utrzymywać impedancję różnicową 100 omów (±10%). Niespójności wytłaczania powodują zmiany impedancji, które powodują odbicia sygnału i błędy danych.
• Stała dielektryczna: Wybrany materiał izolacyjny i równomierność jego nałożenia w wytłaczarce drutu i kabla określa szybkość propagacji sygnałów w kablu, co bezpośrednio wpływa na opóźnienie na poziomie nanosekund.
• Odporność na temperaturę: Izolacja PVC wytłaczana do odpowiedniej grubości zazwyczaj wytrzymuje temperatury od -20°C do 80°C. Cienkie plamy utworzone przez źle skalibrowane wytłaczarki prowadzą do uszkodzenia izolacji pod wpływem długotrwałego ciepła pochodzącego z obciążonego dysku lub ciepłego wnętrza obudowy.
• Życie elastyczne: Jak many times a cable can be bent without cracking depends on insulation cross-link density and extrusion consistency. Budget cables often fail at the connector entry points after repeated flexing.
• Przyczepność przewodnika: Właściwa temperatura i ciśnienie wytłaczania zapewnia dobre przyleganie izolacji do płaszcza przewodnika bez pustych przestrzeni, które z czasem mogłyby przedostawać się wilgoć.

Wysokiej klasy producenci kabli obsługują swoje linie do wytłaczania drutu i kabli wyposażone w systemy testowania iskier w czasie rzeczywistym i systemy pomiaru średnicy, które sprawdzają każdy metr wytłaczanego drutu pod kątem wad. Kable SATA klasy konsumenckiej renomowanych marek zazwyczaj przechodzą te kontrole jakości. Bardzo tanie kable od nieznanych dostawców — często sprzedawane hurtowo w Internecie — często pomijają te kroki, w wyniku czego kable początkowo działają dobrze, ale w ciągu 12–18 miesięcy pojawiają się sporadyczne błędy.

Płaskie i okrągłe kable SATA: różnice konstrukcyjne i kiedy mają one znaczenie

Kable do transmisji danych SATA są dostępne w dwóch głównych formatach fizycznych: płaskie (wstęgowe) i okrągłe. Obydwa mają ten sam 7-pinowy układ sygnału, ale ich wewnętrzna konstrukcja i praktyczne zachowanie znacznie się różnią.

Płaskie kable SATA są domyślnym stylem dostarczanym z większością płyt głównych. Przewodniki są ułożone obok siebie i otoczone płaską termoplastyczną osłoną, zwykle wytwarzaną za pomocą płaskiego drutu kablowego i wytłaczarki kabla lub w procesie laminowania. Są niedrogie w produkcji, dobrze przylegają do powierzchni i można je łatwo poprowadzić wzdłuż wewnętrznych krawędzi obudowy komputera. Mają jednak ograniczony promień zgięcia — wciskanie ich w ciasne zakręty może spowodować załamanie przewodów i spowodować degradację sygnału lub fizyczne uszkodzenie izolacji w punktach naprężeń.

Okrągłe lub plecione kable SATA mają indywidualnie izolowane przewody skręcone lub skręcone razem wewnątrz okrągłego płaszcza zewnętrznego. Taka konstrukcja zapewnia większą elastyczność, ułatwia prowadzenie przez ciasne kanały do ​​zarządzania kablami i zapewnia nieznacznie lepsze ekranowanie EMI dzięki skrętce przewodów sygnałowych. Kosztują więcej w produkcji, ponieważ każdy przewodnik przed montażem musi przejść osobno przez wytłaczarkę drutu i kabla.

Złącza kątowe a proste

Oprócz płaskich i okrągłych, kable SATA są również wyposażone w złącza proste lub kątowe (90 stopni) na jednym lub obu końcach. Złącze kątowe jest szczególnie przydatne, gdy napęd jest montowany blisko bocznego panelu obudowy, gdzie proste złącze wystawałoby na zewnątrz i potencjalnie blokowało przepływ powietrza lub uniemożliwiało zamknięcie panelu. Złącza kątowe wprowadzają niewielką koncentrację naprężeń mechanicznych w punkcie zgięcia, więc jakość kabla – w szczególności wytrzymałość powłoki na wejściu złącza – staje się w tych konfiguracjach ważniejsza.

Typowe oznaki awarii kabla SATA

Kable SATA zawodzą i robią to częściej, niż większość ludzi się spodziewa. Ponieważ objawy uszkodzonego kabla bardzo przypominają objawy awarii napędu, podczas rozwiązywania problemów często pomija się kable. Wiedza, na co zwrócić uwagę, oszczędza czas i zapobiega niepotrzebnej wymianie dysków.

• Przerywane wykrywanie napędu: BIOS lub system operacyjny czasami widzi dysk, ale czasami nie. Jest to klasyczny objaw luźnego lub uszkodzonego złącza kabla danych SATA, które nie styka się ze stykami.
• Częste błędy odczytu/zapisu: Aplikacje zgłaszają błędy podczas uzyskiwania dostępu do plików lub system operacyjny rejestruje błędy dysku w przeglądarce zdarzeń. Jeśli diagnostyka SMART wykaże, że sam dysk jest sprawny, kolejnym logicznym podejrzanym jest kabel.
• Nagłe spadki wydajności: Dysk SSD SATA III, który normalnie odczytuje dane z szybkością 500 MB/s, nagle testuje prędkość 150 MB/s. Ta prędkość jest zgodna z przepustowością SATA I — oznacza to, że łącze negocjuje najniższy wspólny mianownik z powodu błędów sygnału na uszkodzonym kablu.
• Klikanie lub nie obracanie się dysków: Chociaż zwykle wskazują one na problem z napędem mechanicznym, problemy z kablem zasilającym mogą spowodować, że napęd nie otrzyma odpowiedniego napięcia, aby obrócić silnik, co powoduje podobne objawy.
• Błędy rozruchu po przeniesieniu obudowy: Przenoszenie komputera powoduje zginanie i przesuwanie się kabli. Kabel, który był na granicy funkcjonalności, może całkowicie utracić kontakt po jednorazowym przemieszczeniu.

Rozwiązaniem we wszystkich tych przypadkach jest często a Kabel zamienny o wartości 3–8 USD , a mimo to ludzie często spędzają wiele godzin na diagnostyce całkowicie sprawnego dysku. Zawsze w pierwszej kolejności wymieniaj kabel, gdy problemy z przechowywaniem pojawią się nagle, bez wcześniejszych objawów zużycia dysku.

Kable SATA w różnych zastosowaniach urządzeń

Chociaż komputery stacjonarne są najczęstszym kontekstem dla kabli SATA, interfejs pojawia się w szerokiej gamie sprzętu, a wymagania dotyczące kabli zmieniają się w zależności od zastosowania.

Komputery stacjonarne

Standardowe 3,5-calowe dyski twarde i 2,5-calowe dyski SSD w obudowach typu tower wykorzystują pełnowymiarowe złącza danych i zasilania SATA. Płyty główne w formacie ATX zazwyczaj zapewniają 4 do 8 portów SATA , umożliwiając wiele dysków. Wysokiej klasy płyty HEDT (High-End Desktop) mogą oferować do 12 portów SATA do zastosowań wymagających dużej ilości pamięci masowej, takich jak serwery NAS lub stacje robocze do edycji wideo.

Laptopy

Laptopy wykorzystują dyski 2,5-calowe z tym samym interfejsem SATA, ale kabel to zwykle bardzo krótka taśma, czasami podłączana bezpośrednio do zespołu wnęki napędu. Nieoryginalne kable SATA do laptopów muszą być wykonane według dokładnych specyfikacji dotyczących długości i elastyczności — w tym przypadku właściwości elastyczne osłony kabla, określone częściowo przez wybór drutu i materiału do wytłaczania kabli, stają się krytyczne, ponieważ kabel wytrzymuje naprężenia za każdym razem, gdy obudowa zgina się podczas normalnego użytkowania.

Serwery i urządzenia NAS

W środowiskach serwerowych kable SATA muszą spełniać wyższe standardy trwałości, ponieważ dostęp do dysków jest możliwy w sposób ciągły, często 24 godziny na dobę, 7 dni w tygodniu. W kablach klasy serwerowej zastosowano cięższe materiały izolacyjne i złącza blokujące, aby zapobiec przypadkowemu rozłączeniu. Niektóre konfiguracje korporacyjne wykorzystują e-SATA (zewnętrzny SATA) do podłączania zewnętrznych obudów pamięci masowej — wariant wykorzystujący inne złącze fizyczne, ale ten sam protokół sygnalizacyjny, z kablami ekranowanymi przed zewnętrznymi zakłóceniami elektromagnetycznymi i przystosowanymi do dłuższych przebiegów do 2 metry w porównaniu z typowym limitem 1 metra dla wewnętrznych kabli SATA.

Napędy optyczne i sprzęt specjalistyczny

Napędy DVD i Blu-ray również wykorzystują standardowe złącza SATA, podobnie jak niektóre napędy taśmowe i niektóre przemysłowe systemy wbudowane. Kabel spełnia we wszystkich tę samą funkcję: ustanawia ścieżkę danych i dostarcza zasilanie. Zastosowania przemysłowe czasami wymagają kabli o szerszych temperaturach znamionowych, co oznacza, że ​​producenci muszą używać różnych mieszanek izolacyjnych w swoich liniach do wytłaczania przewodów i kabli — materiałów takich jak usieciowany polietylen (XLPE) zamiast standardowego PVC, przystosowanego do ciągłej pracy w temperaturze 90°C lub wyższej.

SATA a inne interfejsy pamięci masowej: gdzie pasuje kabel w szerszej perspektywie

Zrozumienie, do czego służy kabel SATA, oznacza także zrozumienie jego umiejscowienia w porównaniu z innymi technologiami podłączania pamięci masowej, zwłaszcza że dyski NVMe i M.2 stały się głównym nurtem.

Dyski NVMe M.2 podłącza się bezpośrednio do gniazda na płycie głównej i nie wymagają żadnego osobnego kabla — odbierają zarówno sygnały danych, jak i zasilanie przez samo złącze M.2. Dzięki temu są szybsze i bardziej uporządkowane w konstrukcji z zarządzaniem kablami. Jednak kable SATA pozostają szeroko stosowane, ponieważ Dyski twarde nadal dominują w przypadku pamięci masowej o dużej pojemności i cenie w przeliczeniu na terabajt — dysk twardy o pojemności 20 TB kosztuje obecnie ułamek ceny dysku SSD NVMe o pojemności 20 TB — a wszystkie dyski twarde korzystają z interfejsu SATA. Dyski SSD SATA pozostają również popularne jako niedrogie opcje aktualizacji w starszych systemach, w których brakuje gniazd M.2.

Wybór odpowiedniego kabla SATA: na co zwrócić uwagę

Nie wszystkie kable SATA są sobie równe. Biorąc pod uwagę, że sam kabel jest tani w porównaniu z podłączanymi przez niego dyskami – a także kosztem utraty danych w wyniku awarii kabla – opłaca się wybierać ostrożnie. Oto, co należy ocenić:

Materiał przewodnika i miernik

Poszukaj kabli, które mają specyfikację przewodów z miedzi beztlenowej (OFC). Drut OFC zawiera mniej zanieczyszczeń niż standardowa miedź, co przekłada się na mniejszą rezystancję na jednostkę długości i lepszą transmisję sygnału. Przewodnik jest przeciągany przez matrycę w celu uzyskania określonej grubości AWG, a następnie przechodzi przez wytłaczarkę do drutu i kabla, aby otrzymać powłokę izolacyjną. Kable, dla których nie określono typu przewodnika, są często wykonane z aluminium pokrytego miedzią (CCA), które ma około 60% przewodności miedzi i jest bardziej kruche pod naprężeniem zginającym.

Blokowanie zakładek złączy

Standardowe złącza SATA nie mają mechanizmu blokującego. Polegają wyłącznie na tarciu, aby pozostać na miejscu. W systemie, w którym występują wibracje – w pobliżu silnego wentylatora, w pojeździe lub w dowolnej aplikacji mobilnej – jest to realne ryzyko. Kable z zatrzask blokujący lub zacisk mocujący na korpusie złącza mechanicznie zabezpieczają połączenie i zapobiegają przypadkowemu rozłączeniu. Wiele kabli premium zawiera tę funkcję za niewielką dodatkową opłatą.

Długość kabla

Specyfikacja SATA umożliwia stosowanie kabli o długości do 1 metr (około 39 cali) do kabli wewnętrznych. Większość gotowych systemów wykorzystuje kable o długości 45–50 cm, która jest wystarczająca w przypadku standardowych konfiguracji wieżowych. Dostępne są dłuższe kable, ale powodują one większy opór i ryzyko degradacji sygnału, dlatego należy unikać nadmiernej długości — używaj najkrótszego kabla, który wygodnie sięga od portu płyty głównej do napędu, bez naprężeń i ostrych zagięć.

Materiał kurtki

Zewnętrzny płaszcz kabla – nakładany za pomocą wytłaczarki drutu i kabla jako ostateczna warstwa wytłaczana w wielowarstwowych konstrukcjach kablowych – decyduje o elastyczności, odporności temperaturowej i odporności chemicznej. W standardowych kablach stosuje się PVC, który jest elastyczny i niedrogi. W przypadku środowisk o wysokiej temperaturze (takich jak gęste serwery montowane w szafach lub obudowy przemysłowe) należy szukać kabli z płaszczem LLDPE lub FEP, które zapewniają lepszą odporność na ciepło i mniejsze odgazowywanie – uwalnianie oparów chemicznych, które z czasem mogą zanieczyścić wrażliwą elektronikę w szczelnych obudowach.

Marka i certyfikat

Kable uznanych marek, takich jak Sabrent, StarTech, Rosewill i Monoprice, korzystają z linii produkcyjnych zapewniających stałą kontrolę jakości, w tym pomiar średnicy na linii podczas wytłaczania i 100% testowanie ciągłości po montażu. Kable standardowe bez oznaczenia marki pomijają te kroki. Lista UL (dla rynków Ameryki Północnej) i oznaczenie CE (dla rynków Europy) wskazują, że kabel spełnia minimalne standardy bezpieczeństwa elektrycznego i konstrukcji.

Jak to Properly Connect and Route SATA Cables

Prawidłowa instalacja jest równie ważna jak jakość kabla. Wysokiej jakości kabel zainstalowany niedbale nie działa lepiej niż tani.

1. Zidentyfikuj porty SATA na płycie głównej. Zazwyczaj są one umieszczone wzdłuż prawej krawędzi płyty w systemach ATX i są oznaczone jako SATA0 do SATA5 lub podobnie. Najpierw użyj portów o niższych numerach; często są one podłączone do głównego kontrolera SATA, który zapewnia najlepszą wydajność i obsługę priorytetu rozruchu.
2. Podłącz kabel do transmisji danych. Złącze danych SATA ma wycięcie w kształcie litery L, dzięki czemu można je włożyć tylko w jednym kierunku. Wciśnij go mocno do portu danych dysku, aż poczujesz, że jest całkowicie osadzony. Jeśli używasz linki blokującej, zablokuj zatrzask.
3. Podłącz kabel zasilający. 15-pinowe złącze zasilania SATA jest również wyposażone w klucz i można je wkładać tylko w jednym kierunku. Wymaga większej siły włożenia niż złącze danych ze względu na większą powierzchnię styku — należy wywierać stały, równy nacisk, a nie kołysać złączem, co może spowodować wygięcie lub pęknięcie obudowy złącza.
4. Poprowadź kabel bez ostrych zagięć. Zachowaj promień zgięcia wynoszący co najmniej 25 mm (około 1 cala) we wszystkich punktach wzdłuż kabla. Kable płaskie są szczególnie podatne na załamania — jeśli dostępne jest złącze kątowe, należy je zastosować w pobliżu strony napędu, aby wyeliminować zagięcia w miejscu wejścia złącza, skąd bierze się większość usterek.
5. Zabezpiecz nadmiar długości kabla. Użyj opasek kablowych lub pasków na rzepy, aby zwinąć nadmiar kabla z dala od wentylatorów i ścieżek przepływu powietrza. Niezabezpieczony kabel SATA może zostać wciągnięty w łopatkę wentylatora, powodując zarówno uszkodzenie kabla, jak i awarię wentylatora.
6. Sprawdź w BIOS-ie po uruchomieniu. Po instalacji wejdź do systemu BIOS/UEFI i potwierdź, że dysk pojawia się na liście urządzeń pamięci masowej. Jeśli tak nie jest, sprawdź oba połączenia kablowe przed założeniem problemu z dyskiem lub płytą główną.

Łańcuch produkcyjny stojący za każdym kablem SATA

Aby w pełni zrozumieć, do czego służy kabel SATA i dlaczego jakość ma znaczenie, warto prześledzić proces produkcyjny, który go tworzy. Pojedynczy kabel SATA przechodzi przez wiele etapów produkcji, zanim trafi do rąk producenta komputerów PC.

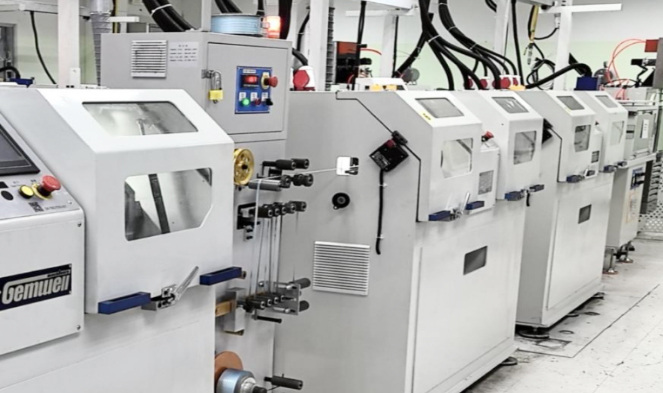

Rozpoczyna się od pręta miedzianego ciągnionego przez maszynę do ciągnienia drutu do docelowej grubości AWG. Rozciągnięty drut przechodzi następnie przez wytłaczarkę do drutu i kabla, gdzie nakładana jest izolacja termoplastyczna. W wytłaczarce jednoślimakowej — najpopularniejszej w produkcji kabli — związek izolacyjny jest podawany w postaci granulatu do podgrzewanego cylindra, topi się i przepuszcza przez matrycę z głowicą poprzeczną, która pokrywa drut podczas jego przemieszczania się. Prędkości linii dla drutu o małej średnicy, takiego jak 28 AWG, zwykle wynoszą 100–600 metrów na minutę , przy czym profil temperatury wytłaczarki i prędkość ślimaka są dokładnie kontrolowane, aby utrzymać stałą grubość izolacji.

Po wytłoczeniu izolowane przewody są montowane — układane płasko w przypadku konstrukcji kabla płaskiego lub skręcone parami w przypadku konstrukcji kabla okrągłego. Konfiguracje skrętki charakteryzują się określonymi współczynnikami skrętu (zwojów na jednostkę długości), aby kontrolować impedancję różnicową. Zmontowane przewodniki można następnie przepuścić przez drugą wytłaczarkę do drutu i kabla w celu nałożenia ogólnego płaszcza zewnętrznego.

Zakończenie złącza następuje w następujący sposób: końce kabla są przycinane na odpowiednią długość, zdejmowane i zaciskane lub formowane za pomocą plastikowych obudów złączy SATA. Następnie cały zespół jest testowany pod kątem ciągłości, zwarć, a w niektórych przypadkach charakterystyki impedancji wysokiej częstotliwości przy użyciu sprzętu do reflektometrii w dziedzinie czasu (TDR).

Cały proces – od linii wytłaczarki drutu i kabli po gotowy kabel – odbywa się głównie w zakładach na terenie Chin, Tajwanu, a coraz częściej także Wietnamu i Indii. Różnica między kablem za 2 USD a kablem za 7 USD zazwyczaj polega na tym, jakie etapy kontroli jakości są wykonywane i jak ściśle monitorowany jest proces wytłaczania drutu i kabla podczas produkcji.
