Jak obliczyć rozmiar kabla: kompletny przewodnik

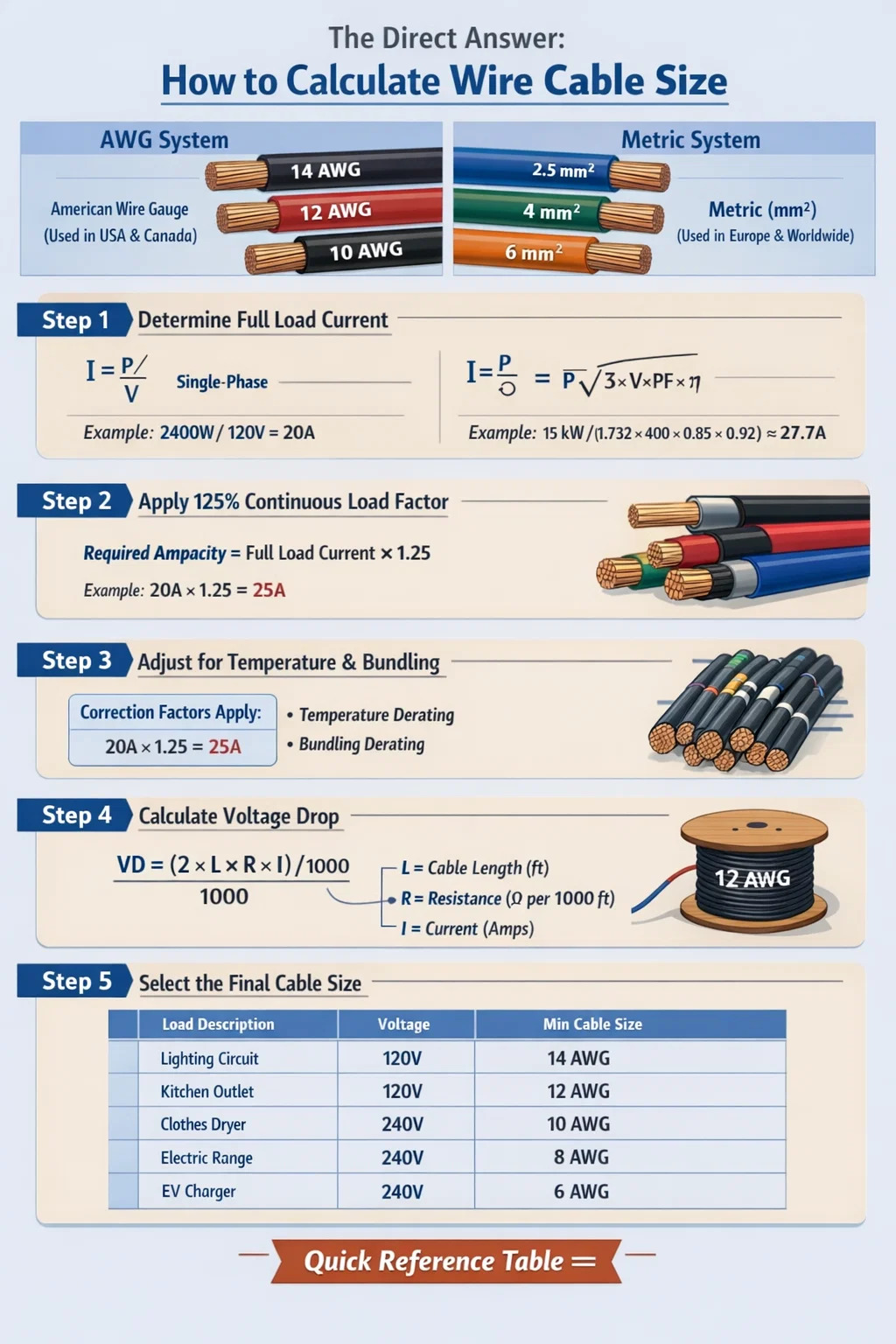

Bezpośrednia odpowiedź: jak obliczyć rozmiar kabla

Aby obliczyć rozmiar kabla, należy określić maksymalny prąd (natężenie prądu), jaki musi przenosić kabel, a następnie zastosować wartości graniczne spadków napięcia i współczynniki bezpieczeństwa, aby wybrać prawidłowy przekrój przewodu. Najpowszechniej stosowana formuła opiera się na prawie Ohma w połączeniu z krajowymi przepisami elektrycznymi (NEC) lub normami IEC. W przypadku większości systemów prądu przemiennego podstawową zasadą jest: wybrać przewód, w którym obciążalność prądowa przekracza 125% ciągłego prądu obciążenia. W przypadku obwodów prądu stałego lub dłuższych kabli priorytetem są obliczenia spadku napięcia.

W praktyce, jeśli masz ciągłe obciążenie 20 A w obwodzie prądu przemiennego 120 V, należy pomnożyć minimalne natężenie prądu 20 A × 1,25 = 25 A, co wskazuje na przewód miedziany 12AWG zgodnie ze standardowymi tabelami natężenia prądu NEC. W przypadku urządzeń wrażliwych na napięcie na duże odległości spadek napięcia należy obliczyć osobno, korzystając ze wzoru: VD = (2 × L × R × I) / 1000 , gdzie L to długość kabla jednokierunkowego w stopach, R to rezystancja na 300 metrów, a I to prąd obciążenia w amperach.

W tym przewodniku omówiono każdy etap procesu obliczeń, uwzględniając zarówno systemy AWG, jak i metryczne (mm²), różne typy izolacji, warunki instalacji oraz sposób, w jaki jakość konstrukcji kabla — w tym sposób wytłaczarka do drutu i kabla przetwarza warstwę izolacyjną — wpływa na ostateczną wydajność elektryczną i stopień bezpieczeństwa kabla.

Zrozumienie systemów wymiarowania przewodów i kabli: AWG vs. mm²

Przed obliczeniem musisz zrozumieć, który system miar ma zastosowanie w Twoim regionie i zastosowaniu. Dwa dominujące standardy to system American Wire Gauge (AWG) i metryczny system pola przekroju poprzecznego mierzonego w milimetrach kwadratowych (mm²).

Amerykański system pomiaru drutu (AWG).

AWG jest używany głównie w Stanach Zjednoczonych i Kanadzie. Wbrew intuicji, niższy numer AWG oznacza grubszy przewodnik o większej pojemności . Na przykład miedź 4AWG przewodzi znacznie więcej prądu niż 14AWG. Skala AWG rozciąga się od 0000 (4/0) na dużym końcu do 40 AWG w przypadku zastosowań z cienkimi drutami. Typowe okablowanie mieszkaniowe i komercyjne wykorzystuje 14 AWG, 12 AWG i 10 AWG dla obwodów odgałęzionych, podczas gdy przewody zasilające mogą wykorzystywać 6 AWG, 4 AWG, 2 AWG lub większe.

System przekrojów metrycznych (mm²)

Stosowany w całej Europie, Azji, Australii i większości innych części świata zgodnie z normami IEC, system mm² bezpośrednio opisuje pole przekroju poprzecznego przewodnika. Typowe rozmiary to 1,5 mm², 2,5 mm², 4 mm², 6 mm², 10 mm², 16 mm², 25 mm², 35 mm², 50 mm² i więcej. Przewód o przekroju 2,5 mm² odpowiada w przybliżeniu 14 AWG , chociaż dokładna obciążalność zależy od rodzaju izolacji i metody instalacji.

Metoda krok po kroku obliczania rozmiaru kabla

Właściwy dobór kabla przebiega według logicznej sekwencji. Pomijanie etapów prowadzi do powstania kabli o zbyt małych średnicach, które przegrzewają się i stwarzają ryzyko pożaru, lub kabli o zbyt dużych rozmiarach, które powodują marnotrawstwo materiału i niepotrzebnie zwiększają koszty instalacji.

Krok 1: Określ prąd pełnego obciążenia

Punktem wyjścia dla każdego obliczenia rozmiaru kabla jest określenie prądu pełnego obciążenia (FLC) podłączonego sprzętu. W przypadku obciążeń rezystancyjnych, takich jak grzejniki, jest to proste: użyj P = V × I, przestawiając na I = P / V. W przypadku grzejnika o mocy 2400 W w obwodzie 120 V, I = 2400 / 120 = 20 amperów .

W przypadku obciążeń silników trójfazowych wzór jest następujący: I = P / (√3 × V × PF × η), gdzie PF to współczynnik mocy, a η to sprawność. Silnik o mocy 15 kW przy 400 V i PF = 0,85 i η = 0,92 daje I = 15 000 / (1,732 × 400 × 0,85 × 0,92) ≈ 27,7A . Zawsze używaj danych z tabliczki znamionowej, jeśli są dostępne, a nie obliczonych szacunków.

Krok 2: Zastosuj mnożnik ciągłego obciążenia

W przypadku obciążeń, które działają nieprzerwanie przez 3 godziny lub dłużej, sekcja 210.19 NEC wymaga wymiarowania przewodu 125% ciągłego prądu obciążenia . Jeśli obciążenie pobiera w sposób ciągły 20 A, minimalna obciążalność przewodu musi wynosić 20 × 1,25 = 25 A. Ten margines bezpieczeństwa termicznego uwzględnia gromadzenie się ciepła w izolacji podczas długotrwałej pracy. Normy IEC stosują podobne podejście poprzez współczynniki korekcyjne stosowane do podstawowych wartości natężenia prądu.

Krok 3: Zastosuj współczynniki korekcyjne dla temperatury i łączenia

Kable instalowane w środowiskach o wysokiej temperaturze lub zgrupowane z innymi kablami muszą mieć parametry znamionowe. Tabela NEC 310.15(B)(1) zawiera współczynniki korekcji temperatury. W temperaturze otoczenia 40°C zamiast standardowej wartości bazowej 30°C, wartość znamionowa przewodu znamionowego 75°C musi zostać obniżona o współczynnik 0.88 . Oznacza to, że przewodnik o natężeniu 25 A w temperaturze 30°C bezpiecznie przenosi prąd 22 A w temperaturze otoczenia 40°C.

Równie ważna jest korekta łączenia. Jeżeli w jednym przewodzie znajduje się 4–6 przewodów przewodzących prąd, należy zastosować współczynnik 0,80. W przypadku 7–9 przewodów użyj 0,70. W przypadku wiązek 10–20 przewodów współczynnik spada do 0,50. Niezastosowanie współczynników łączenia jest jedną z najczęstszych przyczyn przegrzania w komercyjnych korytkach kablowych.

Krok 4: Oblicz spadek napięcia

Limity spadków napięcia wynoszą zazwyczaj 3% dla obwodów odgałęzionych i łącznie 5% dla łącznie obwodu zasilającego i odgałęzionego (zgodnie z zaleceniem NEC, choć nie jest to twardy wymóg we wszystkich przypadkach). Użyj tego wzoru dla jednofazowych obwodów prądu przemiennego i stałego:

VD (wolty) = (2 × L × R × I) / 1000

Gdzie L = długość kabla jednokierunkowego w stopach, R = rezystancja w omach na 300 metrów (z tabel rezystancji przewodów) i I = prąd obciążenia w amperach. Współczynnik 2 uwzględnia zarówno przewody wychodzące, jak i powrotne.

Przykład: obwód 120 V, 30 stóp w jedną stronę, przewodzący prąd miedzi od 15 A do 14 AWG (R = 3,14 Ω/1000 stóp): VD = (2 × 100 × 3,14 × 15) / 1000 = 9,42 wolta , czyli 7,85%, czyli znacznie powyżej limitu 3%. Aktualizacja do 10 AWG (R = 1,24 Ω/1000 stóp) zmniejsza to do 3,72 V, czyli 3,1%, co jest wartością marginalną, ale akceptowalną w przypadku niewrażliwych obciążeń. W przypadku sprzętu precyzyjnego przejście na 8 AWG doprowadziłoby do 1,8%.

W przypadku układów trójfazowych wzór zmienia się w następujący sposób: VD = (√3 × L × R × I) / 1000 , zastępując współczynnik 2 przez 1,732, ponieważ geometria fazowa zmniejsza efektywną rezystancję pętli.

Krok 5: Wybierz ostateczny rozmiar kabla

Po obliczeniu wymaganego natężenia prądu (z zastosowaniem wszystkich współczynników korygujących) i minimalnego rozmiaru przewodu potrzebnego do spełnienia limitów spadków napięcia, wybierz ten, który rozmiar jest większy . Jest to obowiązujący rozmiar kabla. Zawsze zaokrąglaj w górę do następnego dostępnego standardowego rozmiaru przewodu — nigdy w dół.

Rola rodzaju izolacji w obciążalności kabla

Materiał izolacyjny otaczający przewodnik bezpośrednio określa, ile ciepła kabel może bezpiecznie wytrzymać, co z kolei określa obciążalność prądową. To tutaj przebiega proces produkcyjny – w szczególności wydajność wytłaczarka do drutu i kabla — ma bezpośredni wpływ na właściwości elektryczne i termiczne gotowego produktu.

Typowe wartości temperatur izolacji i ich oznaczenia NEC obejmują:

• 60°C (140°F) — Typ TW, stosowany w starszym okablowaniu mieszkaniowym. Niższa obciążalność prądowa, nie nadaje się do obwodów o dużym obciążeniu.
• 75°C (167°F) — Typy THW, THWN. Najpopularniejsze izolacje komercyjne i przemysłowe. Jest to standardowa kolumna używana w tabeli NEC 310.15 do wymiarowania przewodów w większości nowych instalacji.
• 90°C (194°F) — Typy THHN, XHHW-2, RHH. Wyższa podstawowa obciążalność prądowa, ale NEC często ogranicza terminację do 75°C, chyba że sprzęt jest specjalnie przystosowany do pracy w temperaturze 90°C. Można go używać w pełnej temperaturze 90°C na wolnym powietrzu lub gdy urządzenia końcowe mają odpowiednie parametry znamionowe.
• 150°C i więcej — Kable specjalistyczne wykorzystujące gumę silikonową, PTFE (teflon) lub izolację mineralną (kabel MI). Stosowany w piecach, piecach przemysłowych i urządzeniach procesowych wysokotemperaturowych.

Stała grubość izolacji ma kluczowe znaczenie. A wytłaczarka do drutu i kabla w nowoczesnej linii produkcyjnej wykorzystuje precyzyjną geometrię matrycy, kontrolę temperatury stopu i regulację prędkości linii, aby utrzymać jednolitą grubość ścianki wokół przewodnika. Niejednolita izolacja — w niektórych miejscach cieńsza — powoduje powstawanie lokalnych punktów gorących, które zmniejszają efektywną wydajność cieplną, nawet jeśli średnia grubość jest zgodna ze specyfikacją. Zaawansowane wytłaczarki producentów z Chin, Europy i Ameryki Północnej wykorzystują obecnie laserowe systemy pomiarowe i automatyczną korekcję mimośrodu, aby osiągnąć tolerancje grubości ścianki w zakresie ± 5% lub mniej.

Przewodniki miedziane i aluminiowe: różnice w rozmiarach

Przewodniki aluminiowe są powszechnie stosowane w kablach wejściowych, liniach zasilających i dystrybucji mediów. Są lżejsze i tańsze niż miedź, ale aluminium ma tylko około 61% przewodności miedzi , co oznacza, że do przewodzenia tego samego prądu potrzebny jest większy przekrój.

Praktyczna zasada: aby dopasować obciążalność prądową przewodu miedzianego, aluminium wymaga ok dwa rozmiary AWG większe . Tam, gdzie miedź 6 AWG przewodzi 65 A (w temperaturze 75°C), potrzebne byłoby aluminium 4 AWG, aby przewodzić ten sam prąd. W przypadku wymiarów metrycznych przewód aluminiowy o przekroju 16 mm² odpowiada mniej więcej przewodowi miedzianemu o przekroju 10 mm².

Aluminium również rozszerza się i kurczy bardziej niż miedź pod wpływem cykli temperaturowych, co z czasem może powodować poluzowanie połączeń. Wszystkie aluminiowe zakończenia przewodów muszą używać złączy o znamionowej wartości AL/CU, a na złączach i zakończeniach wymagany jest związek przeciwutleniający, aby zapobiec gromadzeniu się utleniania, które zwiększa rezystancję. Są to wymagania kodeksowe obowiązujące w większości jurysdykcji, a nie praktyki opcjonalne.

Z produkcyjnego punktu widzenia wytłaczanie izolacji na przewody aluminiowe wymaga dokładnej kontroli prędkości linii i temperatury związku w wytłaczarka do drutu i kabla . Chemia powierzchni aluminium różni się od miedzi, a niektóre związki izolacyjne przylegają inaczej. Producenci wysokiej jakości kabli przeprowadzają testy przyczepności, aby upewnić się, że izolacja jest prawidłowo związana i nie oddziela się od przewodu podczas zginania lub cykli termicznych.

Dobór kabli dla obwodów silnika

Obwody silnika działają według innych zasad niż ogólne obwody odgałęzione, ponieważ silniki pobierają przy rozruchu bardzo wysoki prąd rozruchowy — zazwyczaj od 6 do 8 razy większy od prądu pełnego obciążenia przez 0,5 do 2 sekund. Sam kabel nie musi być dobierany pod kątem tego prądu rozruchowego (zapewnia to zabezpieczenie nadprądowe), ale rozmiar przewodu należy dobrać w oparciu o zasady artykułu 430 NEC, a nie standardowe tabele natężenia prądu.

W przypadku pojedynczego silnika norma NEC 430.22 wymaga doboru przewodu obwodu odgałęzionego co najmniej 125% prądu pełnego obciążenia silnika (FLC) zgodnie z tabelą NEC 430.247–430.250 (nie jest to wartość z tabliczki znamionowej, chyba że tabliczka znamionowa jest niższa niż wartość w tabeli). W przypadku silnika jednofazowego o mocy 5 koni mechanicznych i napięciu 230 V tabela 430.248 podaje FLC jako 28A. Przewodnik musi wówczas wytrzymać minimum 28 × 1,25 = 35 A, co wskazuje na miedź 8 AWG.

W przypadku zastosowań z napędami o zmiennej częstotliwości (VFD) obowiązują dodatkowe uwagi. Przetwornice częstotliwości generują prądy harmoniczne, które wytwarzają dodatkowe ciepło w przewodnikach. Wielu inżynierów dodaje dodatkowy margines 10–15% do standardowego współczynnika 125% przy doborze kabli do silników napędzanych przetwornicą częstotliwości. Zwykle wymagany jest również kabel ekranowany pomiędzy wyjściem VFD a silnikiem, aby tłumić szumy o wysokiej częstotliwości i zapobiegać uszkodzeniom łożysk przez prądy trybu wspólnego.

Obliczanie spadku napięcia Głębokie nurkowanie: długie przebiegi kabli

W przypadku kabli o długości przekraczającej 50 stóp (około 15 metrów) dominującym czynnikiem wymiarowania staje się spadek napięcia, a nie obciążalność prądowa. Jest to szczególnie prawdziwe w przypadku systemów fotowoltaicznych (PV), obiektów rolniczych, oświetlenia zewnętrznego i zakładów przemysłowych, w których urządzenia znajdują się daleko od głównej tablicy rozdzielczej.

Obliczanie wymaganego przekroju przewodu na podstawie spadku napięcia

Można zmienić układ wzoru na spadek napięcia, aby bezpośrednio obliczyć wymagany przekrój przewodu. Dla miedzi w układzie jednofazowym:

A (mm²) = (2 × L × I × ρ) / VD_maks

Gdzie A to wymagane pole przekroju poprzecznego w mm², L to długość kabla jednokierunkowego w metrach, I to prąd obciążenia w amperach, ρ (rho) to rezystywność miedzi = 0,0172 Ω·mm²/m (lub 0,0282 w przypadku aluminium), a VD_max to maksymalny dopuszczalny spadek napięcia w woltach.

Przykład: Pompa pobiera 30 A przy napięciu 230 V i znajduje się 120 metrów od tablicy rozdzielczej. Maksymalny dopuszczalny spadek napięcia = 3% × 230 V = 6,9 V.

A = (2 × 120 × 30 × 0,0172) / 6,9 = 123,84 / 6,9 = 17,95 mm² . Zaokrąglij w górę do następnego standardowego rozmiaru: 25 mm² przewodnik miedziany.

Gdyby ta sama pompa znajdowała się zaledwie 30 metrów dalej, obliczenia dają 4,49 mm², zaokrąglając do 6 mm² — znacznie mniej i taniej. Koszty niedowymiarowania w przypadku długich serii wynikają z marnowania energii i degradacji wydajności sprzętu, a nie tylko z przegrzania.

Spadek napięcia w systemach fotowoltaicznych DC

W instalacjach fotowoltaicznych dobór kabla prądu stałego ma kluczowe znaczenie dla wydajności systemu. Artykuł 690 NEC zaleca ograniczenie spadków napięcia w obwodach źródeł fotowoltaicznych do: 2% lub mniej dla maksymalnego wykorzystania energii. Spadek o 2% w systemie stringów 600 V pozwala na spadek jedynie o 12 V na przebiegu kabla. Przy prądzie strunowym wynoszącym 9 A i długości 50 metrów (w jedną stronę) wymagany przekrój poprzeczny przewodu wynosiłby A = (2 × 50 × 9 × 0,0172) / 12 = 1,29 mm², co oznacza kabel o parametrach PV o minimalnej średnicy 2,5 mm² (USE-2 lub przewód PV w USA).

Jak jakość konstrukcji kabla wpływa na obliczenia wymiarowe

Obliczenia rozmiaru kabla drutowego zakładają, że kabel spełnia swoje specyfikacje znamionowe. Oznacza to, że przewodnik ma prawidłowy przekrój poprzeczny, izolacja ma odpowiednią grubość i właściwości dielektryczne, a rezystancja na jednostkę długości odpowiada opublikowanym wartościom. W praktyce jakość kabli różni się znacznie w zależności od producenta, a ta zmienność bezpośrednio wpływa na to, czy obliczenia sprawdzają się w terenie.

Współczynnik wypełnienia przewodnika i skręt

Przewody linkowe składają się z wielu mniejszych drutów skręconych razem. Stopień wypełnienia — procent nominalnego przekroju faktycznie zajmowanego przez metal — wpływa na rezystancję. Przewód linkowy o przekroju 2,5 mm² ze słabym upakowaniem może mieć rzeczywisty przekrój metalu wynoszący zaledwie 2,3 mm², co zwiększa rezystancję o około 8–9% w porównaniu ze specyfikacją. Ma to bezpośredni wpływ zarówno na spadek napięcia, jak i wydajność cieplną. Producenci kabli premium mierzą rezystancję przewodnika zgodnie z normą IEC 60228 lub ASTM B8, aby sprawdzić zgodność.

Grubość izolacji i proces wytłaczania

Warstwa izolacyjna jest nakładana poprzez tzw wytłaczarka do drutu i kabla — maszynę, która topi mieszankę polimerową (PVC, XLPE, LSZH lub inne materiały) i przepuszcza ją przez precyzyjną matrycę wokół poruszającego się przewodnika. Jakość tego procesu wytłaczania określa konsystencję grubości izolacji, wykończenie powierzchni i przyczepność do przewodnika lub płaszcza wewnętrznego.

Nowoczesne systemy wytłaczarek do drutu i kabla stosowane przez wiodących producentów obejmują:

• Sterowanie mimośrodem w zamkniętej pętli : Czujniki laserowe lub pojemnościowe mierzą koncentryczność izolacji w czasie rzeczywistym i automatycznie dostosowują położenie matrycy, aby skorygować niecentryczną powłokę.
• Monitorowanie ciśnienia i temperatury stopu : Zapewnia stałą lepkość mieszanki w matrycy, zapobiegając powstawaniu cienkich plam spowodowanych zmianami temperatury w cylindrze wytłaczarki.
• Integracja testera iskier : Wysokonapięciowe testery iskier skanują 100% wyprodukowanego kabla w linii, aby wykryć dziury lub cienkie punkty w izolacji przed nawinięciem kabla.
• Systemy pomiaru średnicy : Mikrometry laserowe mierzą w sposób ciągły średnicę zewnętrzną i przekazują dane, aby kontrolować prędkość linii i wydajność wytłaczarki w celu utrzymania określonych tolerancji średnicy.

Kupując kabel do zastosowań krytycznych — maszyny przemysłowe, okablowanie budynków, linie zasilające podziemne — zawsze sprawdzaj, czy kabel spełnia certyfikaty UL, CSA lub IEC przetestowane zgodnie z odpowiednimi normami. Kabel przetestowany przez stronę trzecią i wymieniony na liście gwarantuje, że izolacja zastosowana w procesie wytłaczania drutu i kabla spełnia wymagania dotyczące minimalnej grubości, wytrzymałości dielektrycznej i odporności na temperaturę.

Wydajność izolacji XLPE w porównaniu z PVC

Izolacja z polietylenu usieciowanego (XLPE) jest wytwarzana w specjalistycznym procesie wytłaczania drutu i kabli, który obejmuje etap wulkanizacji (sieciowania) poprzez utwardzanie parą, utwardzanie suchym azotem (linia CCV) lub utwardzanie wilgocią silanem. Sieciowanie tworzy trójwymiarową sieć polimerową, która daje XLPE znacznie lepsze właściwości termiczne niż PCV : Kable zasilające z izolacją XLPE są przystosowane do temperatury ciągłej 90°C, 130°C w przypadku przeciążenia awaryjnego i 250°C w warunkach zwarcia. PCV osiąga szczyt w temperaturze 70°C dla gatunków standardowych.

W przypadku kabli średniego napięcia (1 kV–35 kV) izolacja XLPE produkowana na linii potrójnego wytłaczania drutu i wytłaczarki kabli — nakładając półprzewodnikowy ekran wewnętrzny, izolację XLPE i półprzewodnikowy ekran zewnętrzny w jednym przejściu — jest standardem branżowym. To podejście jednoprzebiegowe eliminuje zanieczyszczenie powierzchni styku między warstwami, co jest krytycznym czynnikiem dla integralności dielektrycznej wysokiego napięcia.

Praktyczne przykłady rozmiarów kabli według zastosowania

Teoria staje się jaśniejsza dzięki konkretnym przykładom zastosowań w różnych typach instalacji. Poniższe praktyczne przykłady obejmują najczęstsze scenariusze spotykane w środowiskach mieszkalnych, komercyjnych i przemysłowych.

Obwód kuchni mieszkalnej (120 V, 20 A)

NEC 210.11(C)(1) wymaga co najmniej dwóch obwodów małych urządzeń 20A w obszarach kuchennych. Kabel: miedziany 12 AWG / 2, typ NM-B (Romex), wyłącznik 20A. W domu jednorodzinnym długość kabla wychodzącego z panelu wynosi zazwyczaj 30–60 stóp. Spadek napięcia przy 20 A na długości 60 stóp: VD = (2 × 60 × 1,98 × 20) / 1000 = 4,75 V, czyli 3,96% . Dopuszczalne dla większości ładunków urządzeń kuchennych. W przypadku bardziej konserwatywnej instalacji lub gdy długość przekracza 80 stóp, należy uaktualnić do 10 AWG.

Stacja ładowania pojazdów elektrycznych (240 V, 48 A ciągłe)

Ładowarka EV poziomu 2 o mocy 11,5 kW pobiera 48 A przy napięciu 240 V. Przy obciążeniu ciągłym: 48A × 1,25 = 60A minimalna obciążalność przewodu. Wybierz miedziany przewód THWN-2 o średnicy 6 AWG. W przypadku odcinka o długości 50 stóp od panelu do garażu spadek napięcia = (2 × 50 × 0,491 × 48) / 1000 = 2,36 V = 0,98% — w granicach. Rozmiar 6 AWG jest w tym przypadku określany na podstawie natężenia prądu, a nie spadku napięcia.

Silnik przenośnika przemysłowego (400 V, 3 fazy, 22 kW)

FLC = 22 000 / (1,732 × 400 × 0,87 × 0,92) = 39,7 A. Zastosuj współczynnik silnika 125%: 39,7 × 1,25 = 49,6 A. Wybierz przewód miedziany 10 mm² (natężenie znamionowe 52 A w kablu trzyżyłowym zgodnie z IEC 60364). Długość kabla od MCC do silnika wynosi 85 metrów. Spadek napięcia = (1,732 × 85 × 39,7 × 1,83 Ω/km × 0,001) / 1 = 10,7 V = 2,68% — w granicach 3%. Wybór 10 mm² jest potwierdzony zarówno wymaganiami dotyczącymi natężenia prądu, jak i spadku napięcia.

Podajnik podziemny (240 V, 100 A, 150 stóp)

Zasilacz podpanelowy 100 A wykorzystujący przewody aluminiowe w przewodzie PCV harmonogramu 40 zakopanym na głębokości 24 cali. Wymagany prąd: 100A. Przewód aluminiowy 1/0 AWG ma obciążalność 120 A w temperaturze 75°C — spełnia wymagania obciążalności prądowej. Kontrola spadku napięcia: 1/0 AWG aluminium R = 0,327 Ω/1000 stóp VD = (2 × 150 × 0,327 × 100) / 1000 = 9,81 V = 4,09% . Przekracza zalecane 3%. Przejdź na aluminium 2/0 AWG (R = 0,259 Ω/1000 stóp): VD = 7,77 V = 3,24% — nadal marginalne. Użyj Aluminium 3/0 AWG (R = 0,205 Ω/1000 stóp): VD = 6,15 V = 2,56% — akceptowalne.

Rozważania dotyczące prądu zwarciowego i zwarciowego przy doborze kabli

W przypadku kabli średniego i wysokiego napięcia oraz przemysłowych kabli niskiego napięcia w pobliżu dużych transformatorów, przewodnik musi być tak dobrany, aby wytrzymywał energię cieplną prądu zwarciowego w czasie potrzebnym urządzeniu zabezpieczającemu na usunięcie zwarcia. Nazywa się to odporność termiczna zwarciowa sprawdź.

Formuła to: A (mm²) = (I_sc × √t) / K , gdzie I_sc to spodziewany prąd zwarciowy w amperach, t to czas usuwania zwarcia w sekundach, a K to stała materiałowa (K = 115 dla przewodów miedzianych w izolacji PVC, począwszy od 30°C; K = 135 dla miedzi w izolacji XLPE).

Przykład: Kabel zasila panel spodziewanym prądem zwarciowym o natężeniu 25 kA, a wyłącznik poprzedzający wyłącza się w ciągu 0,2 sekundy. A_min = (25 000 × √0,2) / 115 = (25 000 × 0,447) / 115 = 97,2 mm² . Wymaga to przewodu miedzianego o przekroju co najmniej 120 mm² — niezależnie od prądu obciążenia. W pobliżu dużych transformatorów przemysłowych lub głównych tablic rozdzielczych dobór kabli często zależy od wymiarowania zwarciowego.

Typowe błędy w obliczaniu rozmiaru kabla

Zrozumienie metody obliczeń to tylko połowa sukcesu. Praktyczne błędy w terenie prowadzą do powstania kabli o zbyt małych lub zbyt dużych średnicach, nawet jeśli inżynier prawidłowo zastosuje wzory.

• Używanie prądu z tabliczki znamionowej zamiast tabeli NEC FLC dla silników: NEC 430.22 wyraźnie wymaga użycia wartości z tabeli NEC, a nie tabliczki znamionowej, chyba że tabliczka znamionowa jest niższa. Stosowanie prądu o niższym na tabliczce znamionowej silnika o wyższej sprawności i dobieranie zbyt małych wymiarów kabla stanowi naruszenie przepisów.
• Zapominanie o zastosowaniu łącznego obniżenia wartości znamionowych: Bardzo częstym błędem jest instalowanie sześciu przewodów THHN w jednym kanale i dobieranie wymiarów każdego z nich pod kątem indywidualnego natężenia prądu. Współczynnik wiązania 0,80 zmniejsza ich efektywną obciążalność prądową, co wymaga większych przewodów.
• Nieuwzględnienie przyszłego wzrostu obciążenia: Obwód przy 95% obciążalności przewodu nie pozostawia miejsca na dodatkowy sprzęt. Najlepszą praktyką branżową jest dobieranie kabli tak, aby nie przekraczały 80% obciążalności znamionowej w normalnych warunkach pracy.
• Mieszanie wartości AWG i metrycznych w tym samym wzorze: Używanie wartości rezystancji AWG (w Ω/1000 stóp) z długościami metrycznymi (w metrach) bez konwersji daje bardzo błędne wyniki. Zawsze sprawdzaj jednostki przed obliczeniem.
• Ignorowanie temperatury otoczenia: Kabel zainstalowany na poddaszu w temperaturze otoczenia 50°C zamiast standardowej temperatury bazowej 30°C wymaga znacznego obniżenia parametrów znamionowych. THHN 12 AWG o prądzie znamionowym 30 A przy 30°C może przenosić jedynie 23 A przy temperaturze otoczenia 50°C — redukcja o 23%.
• Zakup kabla niespełniającego norm: Kable od niezweryfikowanych producentów mogą mieć rzeczywiste przekroje przewodów o 10–15% mniejsze od nominalnych ze względu na słabą kontrolę procesów ciągnienia drutu i wytłaczania. Zawsze kupuj kable posiadające certyfikat UL lub IEC, pochodzące z identyfikowalnych źródeł.

Skrócona instrukcja: Podsumowanie wyboru rozmiaru kabla

W celu szybkiego odniesienia się do miejsca montażu, poniższa tabela podsumowuje typowe scenariusze obciążenia i minimalne rozmiary kabli wymagane w typowych warunkach (przewód miedziany, izolacja 75°C, temperatura otoczenia 30°C, pojedynczy obwód w rurze kablowej, długość do 50 stóp).
