Jak głębokie są przewody kablowe? Przewodnik po głębokości instalacji

Bezpośrednia odpowiedź: jak głęboko zakopane są przewody kablowe?

Druty kablowe są zakopane na głębokościach od 6 cali (15 cm) do 36 cali (91 cm) w zależności od typu kabla, zastosowania, poziomu napięcia i wymagań lokalnych przepisów. W budynkach mieszkalnych okablowanie krajobrazowe niskiego napięcia może znajdować się zaledwie 6 cali pod poziomem gruntu, podczas gdy linie przesyłowe wysokiego napięcia można instalować 36 cali lub głębiej. Krajowy kodeks elektryczny (NEC) w Stanach Zjednoczonych określa minimalne głębokości zakopania, które różnią się znacznie w zależności od rodzaju kabla i środowiska instalacji.

Zrozumienie tych głębokości to nie tylko kwestia zgodności — ma to bezpośredni wpływ na bezpieczeństwo, trwałość i długoterminowe działanie kabla. Kable wykonane z dużą precyzją wytłaczarka do drutu i kabla są zaprojektowane z użyciem izolacji o określonej grubości i materiałów płaszcza zaprojektowanych tak, aby wytrzymywały naprężenia mechaniczne i środowiskowe występujące w instalacjach podziemnych na określonych głębokościach.

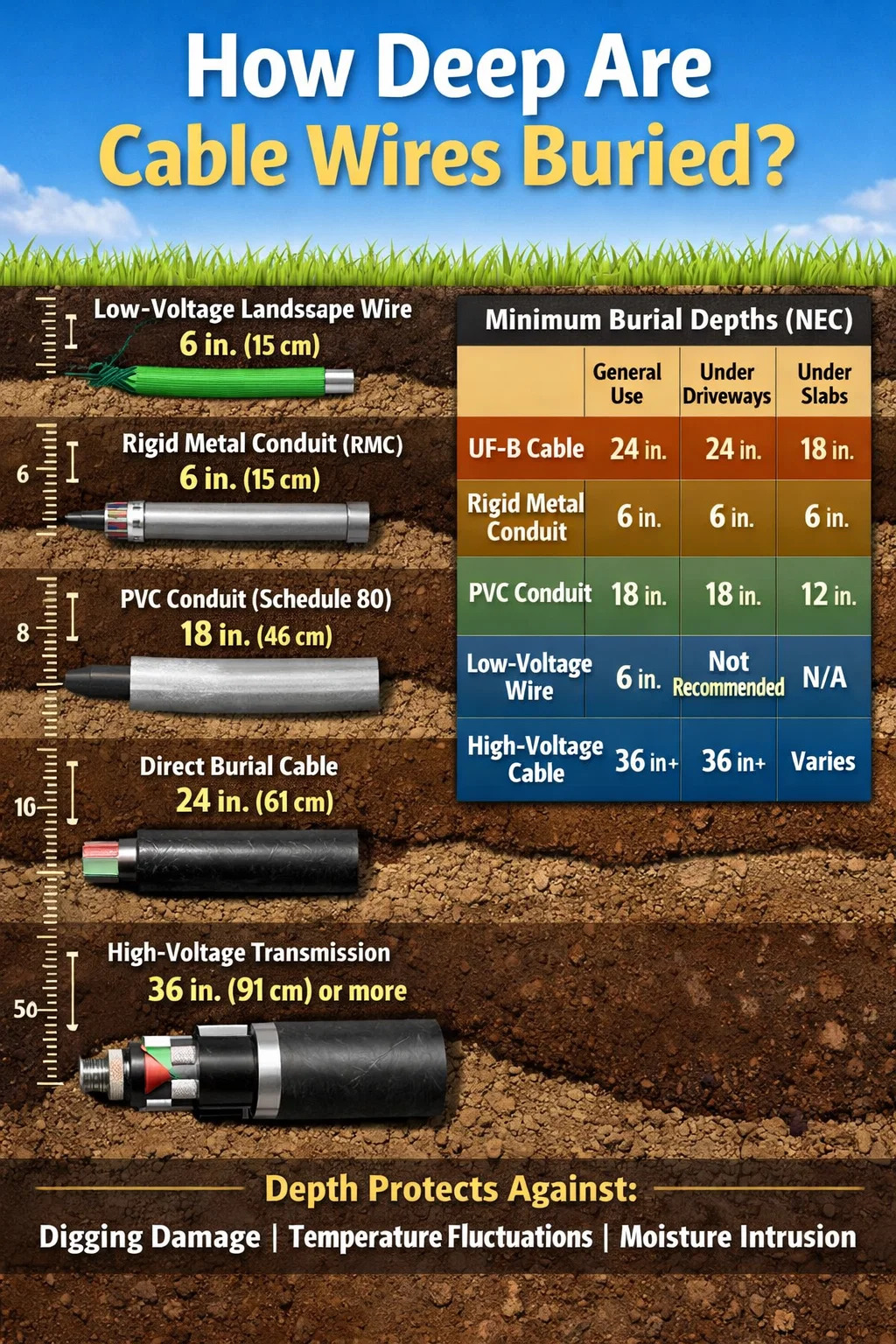

Poniżej znajduje się krótkie podsumowanie standardowych minimalnych głębokości zakopania zgodnie z tabelą NEC 300.5:

Dlaczego głębokość pochówku ma większe znaczenie niż większość ludzi myśli

Głębokość zakopania nie jest arbitralną zasadą wymyśloną przez autorów kodów. Istnieje, ponieważ kable są narażone na złożony zestaw zagrożeń fizycznych, gdy zostaną umieszczone pod ziemią. Aktywność powierzchniowa – ruch pieszy, pojazdy, narzędzia ogrodnicze, cykle zamrażania i rozmrażania, zwierzęta ryjące – generują siły mechaniczne, które słabną wraz z głębokością. Kabel znajdujący się 6 cali pod powierzchnią trawnika jest poważnie narażony na ryzyko ze strony standardowej łopaty ogrodowej. Ten sam kabel o długości 24 cali jest dobrze chroniony.

Oprócz uszkodzeń mechanicznych liczy się także głębokość stabilność termiczna . Temperatura gleby zmienia się gwałtownie w pobliżu powierzchni. W wielu klimatach Ameryki Północnej temperatura górnych 12 cali gleby może wahać się od temperatury poniżej zera do ponad 30°C (86°F) między zimą a latem. Te ekstremalne temperatury powodują, że izolacja kabla i materiały płaszcza rozszerzają się, kurczą i ostatecznie pękają lub twardnieją, jeśli nie są przystosowane do takich warunków. Kable produkowane przez nowoczesną firmę wytłaczarka do drutu i kabla używaj usieciowanego polietylenu (XLPE) lub specjalistycznych związków PVC, które są odporne na degradację termiczną, ale nawet te materiały korzystają z buforowanego środowiska temperaturowego, które zapewnia większa głębokość zakopania.

Wilgoć jest kolejnym krytycznym czynnikiem. Na małych głębokościach kable są narażone na działanie przenikającej wody powierzchniowej, nawadniania i zalegania. Chociaż kable do układania w ziemi są z założenia wodoodporne, powtarzające się przez lata cykle na mokro i na sucho nadal powodują degradację złączy, zakończeń i nieuszczelnionych sekcji. Przedsiębiorstwa użyteczności publicznej i wykonawcy instalujący kable infrastrukturalne o średnicy od 30 do 36 cali zgłaszają znacznie mniejszą częstość występowania awarii spowodowanych wilgocią w porównaniu z instalacjami mieszkaniowymi przy minimalnej głębokości kodu.

Rodzaje kabli podziemnych i ich specyficzne wymagania dotyczące głębokości

Nie wszystkie kable są sobie równe, a różnice w konstrukcji można bezpośrednio przypisać sposobowi ich produkcji przy użyciu różnych wytłaczarka do drutu i kabla konfiguracje — przekładają się bezpośrednio na różne wymagania dotyczące głębokości i przydatności do zakopania.

Kabel UF-B (podziemny kabel zasilający).

Kabel UF-B jest najpopularniejszym kablem do układania w ziemi, stosowanym w budownictwie mieszkaniowym w Stanach Zjednoczonych. Oznaczenie „B” wskazuje, że nadaje się do zakopywania pod ziemią bez przewodu. Jego przewodniki są indywidualnie izolowane, a następnie cały zespół jest zamknięty w solidnej termoplastycznej osłonie, która jest odporna na wilgoć, grzyby i korozję. NEC wymaga, aby UF-B był zakopany na głębokości co najmniej 24 cale podczas pracy bez przewodu. Głębokość ta zapewnia odpowiednią ochronę przed rutynowymi pracami kopalnymi i obciążeniami powierzchniowymi.

Typowe zastosowania obejmują zewnętrzne obwody wyjściowe, podpanele garażowe, zasilanie budynków gospodarczych i oświetlenie ogrodowe przy wyższych napięciach. Kabel 12/2 UF-B doprowadzający 20-amperowy obwód zewnętrzny do wolnostojącego garażu musi być zakopany na całej długości 24 cali na całej długości — włączając w to elementy architektury krajobrazu, ścieżki lub trawę.

Przewód THWN/THHN w peszle

THWN i THHN to indywidualne przewodniki przeznaczone do stosowania wewnątrz kanałów kablowych — nie są przeznaczone wyłącznie do bezpośredniego zakopania w ziemi. Jednak po zainstalowaniu w sztywny metalowy przewód (RMC) NEC dopuszcza głębokość pochówku zaledwie 6 cali . Dzieje się tak dlatego, że sam przewód zapewnia ochronę mechaniczną, którą w przeciwnym razie zapewniałaby głębokość. RMC w 6-calowym rowie jest znacznie bardziej odporny na uderzenie łopatą niż goły kabel o średnicy 24 cali.

Rurka peszla z PVC Schedule 80 oferuje środkowy poziom — jest bardziej odporna na uderzenia niż Schedule 40, wymaga minimalnego zakopania w ziemi na głębokość 18 cali. Przewód PVC Schedule 40, najpopularniejszy typ, należy wkopać w ziemię na głębokość 18 cali w przypadku ogólnego zastosowania i 12 cali pod betonem.

Kable niskiego napięcia do zastosowań krajobrazowych i irygacyjnych

Kable działające pod napięciem poniżej 30 woltów – takie jak te używane do oświetlenia ścieżek ogrodowych, głośników krajobrazowych i sterowników nawadniania kroplowego – mogą być zakopywane w odległości zaledwie 6 cali . Logika jest taka, że ​​niskie napięcie stwarza minimalne ryzyko porażenia prądem. Mimo to 6 cali ledwo wystarcza, aby uniknąć większości narzędzi ogrodowych. Wielu profesjonalnych architektów krajobrazu zakopuje kabel niskiego napięcia na długości od 8 do 10 cali jako praktyczny margines bezpieczeństwa, szczególnie na obszarach uprawianych.

Kable telekomunikacyjne i do transmisji danych

Pochowane kable telefoniczne, światłowodowe i kable do transmisji danych spełniają własne standardy, zwykle ustalane przez instalatora lub Stowarzyszenie Przemysłu Telekomunikacyjnego (TIA). Kable światłowodowe są często zakopane 18 do 36 cali , przy konieczności głębszego montażu pod drogami i podjazdami. Kable te są produkowane przy użyciu wysoce wyspecjalizowanych systemów wytłaczarek do drutu i kabli, w których zastosowano wiele warstw buforowych, elementów wzmacniających i płaszczy zewnętrznych zoptymalizowanych pod kątem kontaktu z podłożem i odporności na gryzonie.

Kable przesyłowe wysokiego napięcia

Podziemne kable przesyłowe przenoszące napięcie powyżej 2000 woltów podlegają specyfikacjom technicznym, a nie przepisom NEC dotyczącym budynków mieszkalnych. Typowe głębokości pochówku wahają się od 36 cali do 60 cali (91 do 152 cm) oraz w niektórych instalacjach miejskich kanałów, górna część zespołu kanałów może znajdować się 30 cali poniżej poziomu gruntu, a kable wewnątrz biegną jeszcze głębiej. Kable te należą do najbardziej złożonych produktów wytwarzanych na wielkogabarytowych liniach wytłaczarek do drutu i kabli, charakteryzujących się izolacją XLPE, metalowym ekranem, pancerzem i wielowarstwowymi płaszczami zewnętrznymi.

Jak technologia wytłaczarek do drutu i kabli definiuje wydajność kabli podziemnych

Zdolność kabla do przetrwania na dowolnej głębokości zakopania zależy prawie całkowicie od sposobu, w jaki został wyprodukowany. A wytłaczarka do drutu i kabla to podstawowa maszyna do produkcji kabli — topi związki termoplastyczne lub termoutwardzalne i nakłada je równomiernie na przewody w precyzyjnie kontrolowanych warunkach temperatury, ciśnienia i prędkości. Jakość tego procesu decyduje o konsystencji grubości izolacji, przyczepności płaszcza, przekrojach pozbawionych pustych przestrzeni i odporności na czynniki środowiskowe.

Typy wytłaczarek stosowanych w produkcji kabli podziemnych

W zależności od materiału izolacyjnego i rodzaju kabla stosuje się kilka kategorii wytłaczarek do drutu i kabli:

• Wytłaczarki jednoślimakowe — Najpopularniejsza konfiguracja nakładania na kable osłon z PVC, polietylenu lub TPE. Obracająca się śruba topi i przenosi związek przez matrycę przy przewodniku. Stosowane są do zastosowań z płaszczem zewnętrznym UF-B, kablami krajobrazowymi niskiego napięcia i okablowaniem ogólnego przeznaczenia.
• Linie wytłaczarek tandemowych i trójgłowicowych — Stosowany w konstrukcjach kabli wielowarstwowych, gdzie izolacja, warstwy półprzewodnikowe i płaszcze zewnętrzne muszą być nakładane kolejno lub jednocześnie. Są one niezbędne do produkcji podziemnych kabli średniego i wysokiego napięcia, gdzie integralność warstwy bezpośrednio wpływa na wydajność dielektryczną.
• Linie CV (ciągła wulkanizacja). — Specjalistyczny system wytłaczarek do drutu i kabli stosowany do kabli w izolacji XLPE. Po wytłoczeniu kabel przechodzi przez podgrzewaną rurę wypełnioną azotem lub parą wodną, ​​gdzie następuje sieciowanie. Wytworzony w ten sposób XLPE wytrzymuje temperatury przewodnika do 90°C w sposób ciągły i do 250°C w warunkach zwarciowych – właściwości niezbędne w przypadku podziemnych kabli transmisyjnych.
• Sieciowe linie ciągłej wulkanizacji (CCV). — Wariant, w którym kabel przechodzi przez rurę w kształcie sieci nośnej, wykorzystując grawitację do utrzymania geometrii kabla podczas sieciowania. Są one stosowane w przypadku najbardziej wymagających kabli wysokiego napięcia, w tym kabli zakopanych na głębokości 36 cali lub większej w infrastrukturze sieciowej.

Materiały izolacyjne i przydatność do pochówku

Mieszanka podawana do wytłaczarki drutu i kabli określa przydatność ostatecznego kabla do określonych głębokości zakopania i środowisk:

Wytłaczarka do drutu i kabli musi utrzymywać wyjątkowo wąskie tolerancje grubości ścianki – zwykle ± 5% lub więcej w przypadku kabli zasilających – ponieważ nierówna izolacja powoduje powstawanie lokalnych punktów naprężeń elektrycznych, które mogą prowadzić do awarii dielektrycznej wiele lat po instalacji. W przypadku kabli zakopanych na głębokości wykrywanie i naprawa takich uszkodzeń jest kosztowna i destrukcyjna, co sprawia, że ​​jakość produkcji na etapie wytłaczarki jest najważniejszym czynnikiem zapewniającym długoterminową niezawodność zakopanych kabli.

Różnice regionalne i różnice w kodeksie poza NEC

NEC stanowi podstawę dotyczącą głębokości pochówku w Stanach Zjednoczonych, ale nie jest to jedyna obowiązująca norma, a w wielu przypadkach nie jest nawet najbardziej rygorystyczna. Lokalne zmiany, przepisy stanowe, wymagania dotyczące służebności mediów i standardy międzynarodowe mogą zwiększyć wymaganą głębokość zakopania poza minimum NEC.

Lokalne poprawki w USA

Wiele jurysdykcji przyjmuje NEC z lokalnymi poprawkami. Na przykład Kalifornia ma dodatkowe wymagania określone w tytule 24, które w niektórych zastosowaniach mogą wymagać głębszego zakopania. Niektóre gminy w północnych stanach wymagają głębszego zakopania, aby uwzględnić głębokość linii szronu – w Minnesocie i Maine, gdzie penetracja szronu może sięgać 48 do 60 cali, zakłady użyteczności publicznej i niektóre przepisy mieszkaniowe znacznie przekraczają minimalne wartości NEC, aby zapobiec uszkodzeniom związanym z zamarzaniem.

Międzynarodowe standardy

Poza Stanami Zjednoczonymi wymagania dotyczące głębokości kabli podziemnych znacznie się różnią:

• Wielka Brytania (BS 7671 / Przepisy dotyczące okablowania IET): Kable w ogrodach należy pochować min 450 mm (około 18 cali) , podczas gdy kable pod drogami wymagają 600 mm (około 24 cali) z dodatkowym zabezpieczeniem mechanicznym, takim jak płytki kablowe lub taśma ostrzegawcza.
• Niemcy (normy DIN VDE): Kable zasilające są zazwyczaj układane w ziemi na głębokości co najmniej 600 mm, a pod jezdniami i obszarami publicznymi wymagane jest 1000 mm (około 39 cali).
• Australia (AS/NZS 3000): Minimalne głębokości wahają się od 500 mm dla kabli w kanałach w ogrodach do 900 mm dla kabli pod obszarami dostępu dla pojazdów.
• Chiny (standardy GB): Kable podziemne niskiego napięcia są zwykle wymagane na głębokości 700 mm, podczas gdy na obszarach miejskich kable wysokiego napięcia muszą znajdować się na wysokości 1000 mm lub głębiej.

Różnice te odzwierciedlają nie tylko tradycję regulacyjną, ale także warunki glebowe, obciążenie ruchem i charakter lokalnych zakłóceń w gruncie. Kraje o gęstej infrastrukturze miejskiej mają tendencję do stawiania większych wymagań, ponieważ konsekwencje uszkodzenia kabli – przerwy w dostawie prądu dla tysięcy ludzi – uzasadniają dodatkowy koszt instalacji.

Praktyczne uwagi dotyczące instalacji podczas zakopywania przewodów kablowych

Znajomość wymaganej głębokości to tylko punkt wyjścia. Prawidłowe wykonanie instalacji kablowej w ziemi wymaga podjęcia szeregu decyzji i środków ostrożności, które określają, czy kabel będzie działał niezawodnie przez planowany okres użytkowania wynoszący od 20 do 40 lat.

Przygotowanie rowu i ściółka

Jakość dna wykopu ma prawie takie samo znaczenie jak głębokość. Kable nigdy nie powinny spoczywać na skalistym lub nierównym podłożu, które z czasem mogłoby spowodować powstanie naprężeń punktowych. Standardowa praktyka wymaga umieszczenia pod kablem 3-calowego (75 mm) złoża drobnego piasku lub przesianej gleby, z podobną warstwą piasku nad nim, zanim wykop zostanie zasypany gruntem rodzimym. W przypadku kabli wysokiego napięcia warstwa piasku może mieć grubość 6 cali (150 mm) lub więcej. Jest to wymagane nie tylko ze względu na ochronę mechaniczną, ale także dlatego, że zwarta, jednolita zasypka zapewnia bardziej stałą przewodność cieplną – ważne w przypadku kabli, w których rozpraszanie ciepła z przepływu prądu wpływa na obciążalność prądową.

Taśmy ostrzegawcze i systemy znakowania

Na głębokości 12 cali nad kablem instalatorzy powinni umieścić wykrywalną pod ziemią taśmę ostrzegawczą. Ta jasna taśma z tworzywa sztucznego — zwykle żółta do instalacji elektrycznej i pomarańczowa do komunikacji — ostrzega przyszłych kopaczy, zanim dotrą do kabla. W przypadku instalacji o dużej wartości lub wysokiego napięcia dodawana jest wykrywalna magnetycznie taśma lub przewód śledzący, aby umożliwić elektroniczne lokalizowanie za pomocą przyrządu do lokalizowania kabli bez konieczności wykonywania wykopów.

Strategie redukcji głębokości przy użyciu przewodów

Tam, gdzie kopanie na pełną głębokość 24 cali jest niepraktyczne – na przykład w ustalonym krajobrazie, pod tarasami lub w pobliżu korzeni drzew – przejście na sztywny metalowy kanał pozwala na zmniejszenie głębokości zakopania do zaledwie 6 cali. Jest to uzasadniona i powszechnie stosowana strategia. Przewód musi być odpowiednio uszczelniony na złączach i musi posiadać odpowiednią armaturę wlotową i wylotową. Każdy punkt, w którym kabel przechodzi z kanału kablowego do bezpośredniego zakopania, musi być zarządzany ostrożnie, ponieważ to złącze jest częstym miejscem awarii.

Zadzwoń zanim zaczniesz kopać

Przed kopaniem rowu w celu zakopania kabla skontaktowanie się z usługą lokalizacyjną zakładu energetycznego nie jest opcjonalne — jest wymagane prawnie w większości jurysdykcji. W Stanach Zjednoczonych dzwonię 811 (krajowy numer „Zadzwoń, zanim zaczniesz kopać”) powoduje oznaczenie wszystkich mediów podziemnych na terenie robót w ciągu 2-3 dni roboczych. Kable użyteczności publicznej – gazowe, elektryczne, wodne, telekomunikacyjne – mogą być zakopywane na głębokościach odbiegających od wymaganych norm, ponieważ zostały ułożone zgodnie ze starszymi przepisami, przez różnych wykonawców lub w niestandardowych konfiguracjach. Istniejące kable podziemne zwykle znajdują się na głębokościach od 12 do 18 cali, nawet jeśli obecne przepisy wymagałyby 24 cali.

Złącza i połączenia poniżej klasy

NEC zezwala na bezpośrednie łączenie w ziemi kabli UF-B, pod warunkiem, że są one wykonane przy użyciu wymienionych zestawów do łączenia podziemnych — wodoodpornych złączy wypełnionych żelem lub zespołów termokurczliwych, które utrzymują wytrzymałość kabla na złączu. Jednak najlepsze praktyki branżowe zdecydowanie odradzają wykonywanie połączeń podziemnych, jeśli to możliwe. Każde złącze jest potencjalnym słabym punktem. W przypadku długich tras kablowych należy stosować ciągłe odcinki z dostępnej skrzynki przyłączeniowej lub skrzynki ciągnionej na poziomie powierzchni, jeśli pozwala na to długość trasy. Skrzynki przyłączeniowe instalowane w ziemi muszą być dostosowane do lokalizacji mokrych lub wilgotnych i muszą być łatwo dostępne.

Jak konstrukcja kabla z linii wytłaczarki wpływa na wybór głębokości zakopania

Instalator wybierający pomiędzy różnymi produktami kablowymi do zastosowań podziemnych, w efekcie wybiera pomiędzy różnymi filozofiami produkcji. Kabel wykonany z dużą precyzją wytłaczarka do drutu i kabla linia ze ścisłą kontrolą procesu będzie miała bardziej jednolitą izolację, lepszą przyczepność płaszcza i bardziej spójne parametry elektryczne i mechaniczne niż ta wyprodukowana przy niższych standardach jakości – nawet jeśli technicznie oba mają tę samą klasyfikację i wykaz.

Na przykład dwa kable UF-B o tym samym AWG i napięciu znamionowym mogą znacznie różnić się:

• Koncentryczność kurtki — Jak wyśrodkowany jest przewodnik w izolacji. Słaba koncentryczność wynikająca z nierównomiernego ustawienia matrycy wytłaczarki powoduje powstawanie cienkich plamek podatnych na przebicie dielektryczne.
• Jednorodność grubości płaszcza — Płaszcz zewnętrzny o grubości od 0,8 mm do 1,4 mm na obwodzie zapewnia nierównomierną ochronę mechaniczną. Kable premium produkowane na liniach wytłaczarek sterowanych CNC utrzymują grubość płaszcza w granicach ± ​​0,05 mm.
• Jakość związku materiału — Specyficzny skład mieszanki PVC lub PE, w tym stabilizatory UV, rodzaj plastyfikatora i zawartość wypełniacza, bezpośrednio wpływa na to, jak kabel zachowuje się z czasem w zakopanych miejscach. Tańsze związki mogą przejść wstępne testy, ale ulegają szybszej degradacji w prawdziwym środowisku glebowym.
• Jakość przewodnika — Miedź beztlenowa lub miedź o wysokiej przewodności, ciągniona z dokładnymi tolerancjami, jest odporna na utlenianie lepiej niż miedź niższej jakości, szczególnie w zakopanych miejscach połączeń i zakończeniach, gdzie długotrwały wzrost rezystancji styków może spowodować przegrzanie.

Przy wyborze kabla do układania w ziemi – szczególnie takiego, do którego dostęp po instalacji będzie trudno dostępny – pochodzenie kabla i jakość produkcji są uzasadnionymi kryteriami wyboru, a nie tylko względami marketingowymi. Kable producentów inwestujących w nowoczesną technologię wytłaczarek do przewodów i kabli, badania iskier na linii i systemy monitorowania mimośrodu zapewniają wymiernie lepszą długoterminową wydajność pod ziemią.

Typowe błędy prowadzące do awarii kabli zakopanych w ziemi

Większość awarii kabli podziemnych w zastosowaniach mieszkaniowych i małych obiektach komercyjnych można przypisać niewielkiemu zestawowi błędów instalacyjnych, a nie wadom produktu. Zrozumienie tych trybów awarii pomaga wyjaśnić, dlaczego istnieją wymagania dotyczące głębokości zakopania i dlaczego ścisłe ich przestrzeganie jest ważne.

• Niewystarczająca głębokość: Jedyny, najczęstszy błąd. Właściciele domów, a czasem wykonawcy, aby zaoszczędzić czas, zakopują kabel na głębokości 12, a nawet 8 cali, ale w ciągu kilku lat w wyniku rutynowych prac w ogrodzie kabel ulega zniszczeniu. Pojedynczy szpadel przecięty przez zakopany w ziemi 12/2 UF-B zasilający gniazdko zewnętrzne może spowodować awarię, która wyłączy wyłączniki, uszkodzi podłączony sprzęt lub, w najgorszym przypadku, spowoduje pożar, jeśli zabezpieczenie nadprądowe nie zadziała prawidłowo.
• Używanie niewłaściwego typu kabla: Standard NM-B (Romex) to kabel wewnętrzny, który nie jest wymieniony do bezpośredniego zakopania w ziemi, a mimo to regularnie występuje w instalacjach podziemnych. NM-B nie ma solidnego termoplastycznego płaszcza UF-B i szybko ulega degradacji pod wpływem wilgoci gleby – zwykle w ciągu 2 do 5 lat.
• Nieodpowiednie uzupełnienie: Zasypywanie bezpośrednio gruntem skalistym lub gliniastym bez podsypki piaskowej powoduje mechaniczne naprężenia punktowe, a w przypadku gruntów gliniastych zaleganie wody wokół kabla, co przyspiesza degradację płaszcza.
• Ochrona pomijania na przejściach: Jeżeli kabel zakopany wchodzi do budynku lub przechodzi z podziemi do poziomu naziemnego, musi być chroniony kanałem wystającym co najmniej 8 cali nad poziom wykończenia. Niezabezpieczony kabel na przejściach między poziomami jest bardzo podatny na uszkodzenia fizyczne, degradację UV i przenikanie wilgoci.
• Brak dokumentacji tras kablowych: Jeśli nie sfotografujesz lub nie naszkicujesz tras kablowych przed zasypaniem zasypki, przyszli właściciele domów lub wykonawcy nie będą mogli dowiedzieć się, gdzie kable są pochowane bez usługi lokalizacyjnej, a służby lokalizacyjne nie zawsze mogą znaleźć małe kable domowe na małej głębokości.

Wymagania dotyczące głębokości dla określonych sytuacji i przebiegów kablowych

Różne lokalizacje w ramach jednej instalacji mogą wymagać różnych głębokości zakopania, co oznacza, że pojedynczy kabel biegnący przez nieruchomość może wymagać zmiany głębokości w miarę przechodzenia przez różne rodzaje terenu.

Pod trawnikami i ogrodami

UF-B o przekątnej 24 cali to standard dla trawników. Na tej głębokości oczyszczany jest typowy sprzęt do napowietrzania trawnika, strzyżarki i większość narzędzi ogrodniczych. Jednakże podniesione grządki ogrodowe, które będą regularnie kopane do głębokości 12 lub 18 cali, stanowią ryzyko. Zdecydowanie zaleca się prowadzenie kabla wokół, a nie pod grządkami.

W obszarze Podjazdy i obszary dostępu dla pojazdów

UF-B pod podjazdami nadal wymaga 24 cali. Jednakże wielu instalatorów przechodzi na sztywne przewody kablowe do przejazdów przez podjazdy, zarówno w celu zapewnienia mechanicznej ochrony przed obciążeniem pojazdów, jak i umożliwienia przyszłej wymiany kabli bez konieczności przekopywania powierzchni podjazdu. Tuleja przepustowa pod podjazdem montowana podczas budowy podjazdu kosztuje bardzo niewiele; dodanie jednego po fakcie może kosztować od 500 do 2000 dolarów za cięcie i renowację betonu lub asfaltu.

Pod Betonowymi Płytami

Kiedy kabel przechodzi pod istniejącą lub planowaną płytą betonową (nie pod podjazdem), UF-B można zakopać na głębokości 18 cali, a rurę PCV na głębokości 12 cali. Sama płyta zapewnia znaczną ochronę mechaniczną, uzasadniając zmniejszoną głębokość. O ile to możliwe, kable pod płytami należy układać w kanałach kablowych, aby umożliwić ich wymianę — naprawa awarii kabla pod betonową podłogą jest niezwykle kosztowna, jeśli kabel jest zakopany bezpośrednio w ziemi.

Wewnątrz przewodu pod obszarami kontrolowanymi przez nawadnianie

W komercyjnych instalacjach do kształtowania krajobrazu wyposażonych w automatyczne nawadnianie, zakopane obszary kabli są często naruszane w celu naprawy systemu nawadniania. Określenie przewodu i zwiększenie głębokości zakopania w tych obszarach do 30 cali znacznie zmniejsza ryzyko niezamierzonego uszkodzenia kabla podczas konserwacji systemu nawadniania — częsta i kosztowna awaria w zarządzaniu nieruchomościami komercyjnymi.

Rola natężenia prądu i ciepła w określaniu głębokości zakopania kabli elektroenergetycznych

W przypadku kabli zasilających przenoszących znaczny prąd głębokość zakopania wpływa na głębokość obciążalność prądowa — maksymalny prąd, jaki może przewodzić kabel bez przekroczenia jego dopuszczalnej temperatury. Kable podziemne odprowadzają ciepło do otaczającej gleby, a nie do powietrza, a opór cieplny gleby zmienia się w zależności od zawartości wilgoci, zagęszczenia i składu. Tabele obciążalności prądowej NEC dla kabli podziemnych zakładają określone wartości oporu cieplnego gleby i głębokości zakopania.

Kabel zakopany na głębokości 24 cali w typowej glebie może zazwyczaj przenosić większy prąd niż ten sam kabel zakopany na głębokości 6 cali, ponieważ głębszy grunt utrzymuje bardziej stabilne i ogólnie niższe temperatury, co poprawia odprowadzanie ciepła. Inżynierowie użyteczności publicznej wykonujący szczegółowe obliczenia obciążalności prądowej dla podziemnych podajników uwzględniają głębokość zakopania jako zmienną podstawową. Dla Kabel w izolacji XLPE 500 kcmil — produkowane na linii wytłaczarki drutu i kabli o dużej średnicy — różnica między zakopaniem na głębokości 30 cali a 18 cali w suchej, piaszczystej glebie może stanowić Zwiększenie dopuszczalnej obciążalności prądowej o 10 do 15%. , co przekłada się bezpośrednio na zdolność do obsługi większego obciążenia bez konieczności stosowania większego i droższego przewodnika.

Z tego powodu specyfikacje dotyczące instalacji kabli klasy użytkowej rutynowo wymagają głębokości znacznie przekraczających minimum określone w przepisach. Dodatkowa głębokość to nie tylko ostrożność — to optymalizacja inżynieryjna, która maksymalizuje zwrot z inwestycji w materiał przewodzący, jednocześnie wydłużając żywotność poprzez utrzymanie niższych temperatur roboczych.
