Co to jest drut ekranowany?

Co to jest drut ekranowany: bezpośrednia odpowiedź

Drut ekranowany to przewodnik elektryczny — lub grupa przewodników — owinięty w jedną lub więcej warstw materiału przewodzącego, zaprojektowany w celu blokowania zakłóceń elektromagnetycznych (EMI) i zakłóceń o częstotliwości radiowej (RFI). Ekran działa jak klatka Faradaya wokół znajdujących się wewnątrz przewodów przenoszących sygnał, przekierowując niepożądane zakłócenia elektryczne do uziemienia, zamiast pozwalać na zniekształcenie przesyłanego sygnału. W praktyce oznacza to, że sygnał danych, audio, wideo lub zasilania przesyłany przewodem dociera do miejsca przeznaczenia czystszy i dokładniejszy niż w przypadku nieekranowanej alternatywy.

Przewody ekranowane stanowią podstawowy wymóg w każdym środowisku, w którym integralność sygnału nie może zostać naruszona — podłogi automatyki przemysłowej, sprzęt medyczny, szafy lotnicze, studia nadawcze i szybkie centra danych — wszystkie z nich korzystają codziennie. Bez ekranowania wrażliwe przewodniki pochłaniają energię wypromieniowaną z pobliskich silników, zasilaczy impulsowych, oświetlenia fluorescencyjnego, a nawet innych kabli biegnących równolegle, co pogarsza wydajność i wprowadza współczynniki błędów, które zwiększają się w skali.

Pokrycie ekranu wyrażane jest w procentach. Osłona foliowa zazwyczaj zapewnia 100% pokrycia, natomiast osłona pleciona waha się od 85% do 98%, w zależności od kąta oplotu i gęstości pasma. W przypadku większości przemysłowych kabli sygnałowych inżynierowie dążą do pokrycia co najmniej 90%. aby spełnić wymagania IEC 61000 i MIL-DTL-17 bez niepotrzebnego zwiększania średnicy kabla lub kosztu.

Jak zbudowana jest warstwa ekranująca

Sama tarcza nie jest pojedynczą, znormalizowaną warstwą. Producenci wybierają architekturę ekranowania w oparciu o zakres częstotliwości oczekiwanych zakłóceń, wymagania dotyczące elastyczności kabla i środowisko instalacji. Zrozumienie każdego typu konstrukcji pomaga przy doborze kabla do nowego projektu lub ocenie istniejącej instalacji.

Osłony foliowe

Ekran foliowy składa się z cienkiej warstwy aluminium lub miedzi połączonej z nośnikiem z folii poliestrowej. Folia owija się wokół wiązki przewodów z określonym zakładem — zwykle od 10% do 25% — w celu utrzymania ciągłości elektrycznej. Osłony foliowe zapewniają 100% pokrycie powierzchni, dzięki czemu są bardzo skuteczne w walce z zakłóceniami elektromagnetycznymi o wysokiej częstotliwości powyżej 100 kHz. Są lekkie, mają minimalną średnicę i są ekonomiczne w przypadku oprzyrządowania wielordzeniowego i kabli do transmisji danych. Wadą jest to, że ekrany foliowe są stosunkowo delikatne i nie nadają się do kabli, które podczas pracy stale się wyginają.

Plecione Tarcze

Pleciony ekran jest tworzony poprzez przeplatanie cienkich pasm miedzi ocynowanej, gołej miedzi lub posrebrzanego drutu miedzianego w tkany wzór wokół izolowanego przewodnika(ów). Pokrycie oplotu zależy od liczby nośników, liczby kilofów na cal i średnicy pasma drutu. Oplot zoptymalizowany pod kątem tłumienia niskich częstotliwości – powiedzmy poniżej 10 MHz – może wykorzystywać konfigurację 16 żył i 36 nośnych przy pokryciu 95%. Plecione ekrany zapewniają doskonałą wytrzymałość mechaniczną, utrzymują pokrycie nawet przy wielokrotnym zginaniu kabla i oferują niską impedancję przejściową, która jest kluczowym wskaźnikiem skuteczności ekranowania przy niższych częstotliwościach.

Tarcze spiralne i podawane

Spiralny (lub serwowany) ekran owija żyły spiralnie wokół rdzenia kabla, zamiast je przeplatać. Taka konstrukcja zapewnia maksymalną elastyczność kabla i najniższy promień zgięcia spośród wszystkich ekranowanych konstrukcji, dlatego w przewodach mikrofonowych, kablach zestawów słuchawkowych i przewodach do monitorowania pacjenta medycznego, które stale poruszają się podczas użytkowania, dominują kable spiralnie ekranowane. Pokrycie jest nieco mniejsze niż w przypadku oplotu przy tej samej liczbie przewodów, a rezystancja styku wzrasta przy wyższych cyklach zginania, dlatego ekrany spiralne nie są zazwyczaj zalecane do zastosowań w zakresie częstotliwości radiowych lub danych o wysokiej częstotliwości.

Tarcze kombinowane

W środowiskach, w których występują zakłócenia w szerokim spektrum częstotliwości, ekrany kombinowane składają się z folii i oplotu. Folia uszczelnia każdą szczelinę, zapewniając ochronę wysokich częstotliwości, podczas gdy oplot zapewnia wytrzymałość mechaniczną i poprawia skuteczność ekranowania niskich częstotliwości. Architektura ta jest standardem w kablach sieciowych Cat 7 i Cat 8, a także w wysokiej klasy kablach koncentrycznych stosowanych w zastosowaniach nadawczych i transmisji RF. Ekrany kombinowane mogą osiągać wartości impedancji transferu poniżej 5 miliomów na metr co bezpośrednio przekłada się na wymierną poprawę jakości sygnału w wymagających instalacjach.

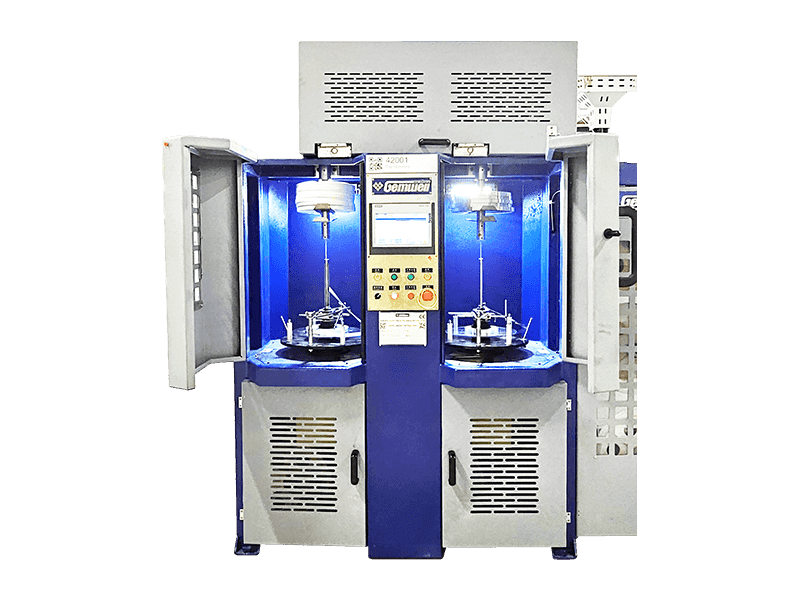

Rola Oklejanie przewodów i kabli w zestawie kabla ekranowanego

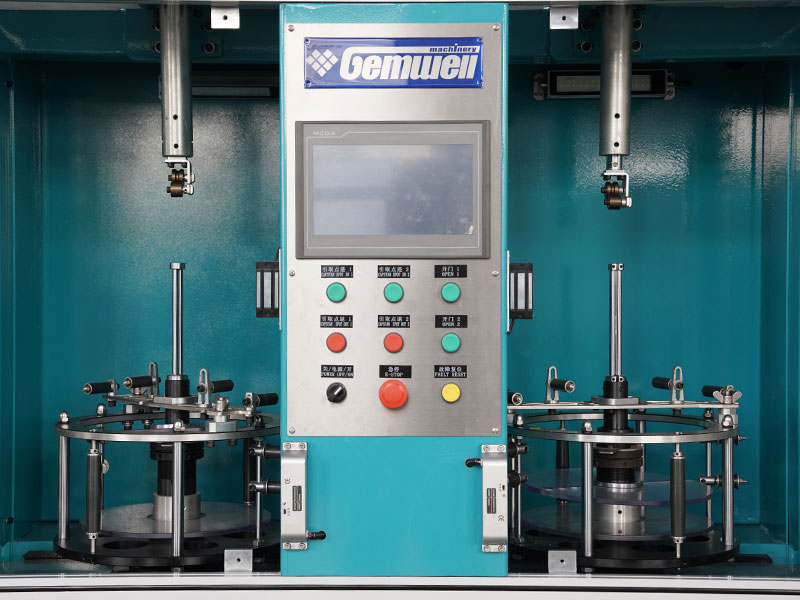

Przed nałożeniem przewodzącej warstwy ekranującej następuje krytyczny etap pośredni: oklejenie przewodów i kabli. Proces ten owija specjalistyczną taśmę wokół wiązki przewodów lub poszczególnych izolowanych przewodów, aby spełnić kilka celów konstrukcyjnych i funkcjonalnych, które bezpośrednio wpływają na skuteczność gotowego kabla ekranowanego.

Taśma drutowa i kablowa służy jako separator pomiędzy izolacją wewnętrzną a ekranem zewnętrznym. Bez tej separacji folia lub oplot dociskałyby się bezpośrednio do izolowanych przewodów, powodując mechaniczne ścieranie podczas zginania i wprowadzając sprzężenie pojemnościowe pomiędzy ekranem a przewodami sygnałowymi. Jednolita, gładka warstwa taśmy zapobiega obu problemom. Taśma utrzymuje również okrągłość rdzenia kabla, dzięki czemu ekran rozkłada się równomiernie na całym obwodzie – nieregularna powierzchnia rdzenia powoduje nierówne nakładanie się folii i nierównomierne pokrycie oplotem, co pogarsza skuteczność ekranowania.

W wielożyłowych kablach ekranowanych ekranowanie indywidualne lub grupowe opiera się wyłącznie na drutach i taśmach kablowych, zapewniających integralność mechaniczną. Każda skrętka w wersji ekranowanej (STP) lub skrętki foliowej (FTP) jest owinięta własną taśmą foliową przed nałożeniem ogólnego ekranu. Zapobiega to przesłuchom między parami, jednocześnie umożliwiając zewnętrznemu oplotowi działanie jako warstwa tłumiąca szumy w trybie wspólnym dla całego kabla. Bez etapu wewnętrznego opasania geometria każdej pary zmieniłaby się podczas procesu okablowania, niszcząc spójność impedancji, która określa zdolność kabla do transmisji danych.

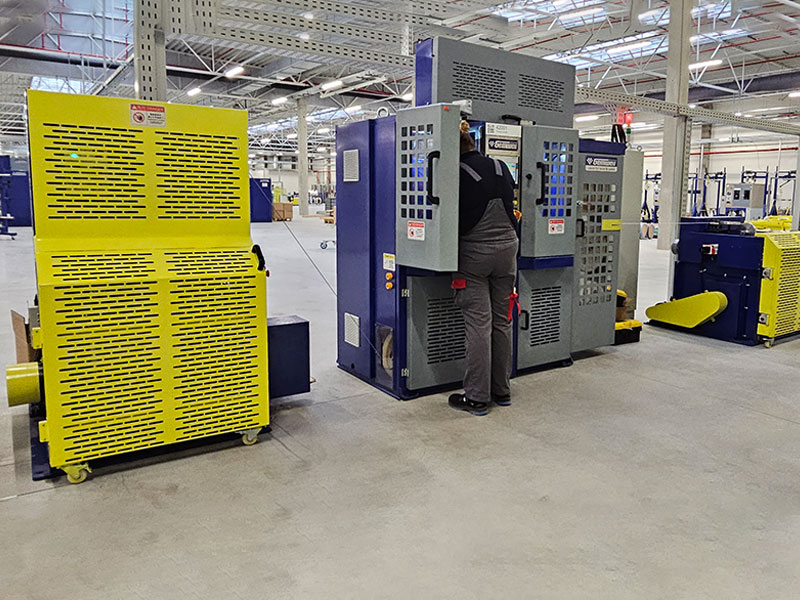

Rodzaje taśm stosowanych w produkcji kabli

Nie wszystkie materiały taśm są wymienne. Producenci kabli wybierają typ taśmy na podstawie temperatury roboczej, wymagań dielektrycznych, wymagań dotyczących elastyczności oraz tego, czy sama taśma musi zapewniać ekranowanie.

Procent nakładania się podczas oklejania przewodów i kabli jest również zmienną kontrolowaną. W przypadku taśm z folii poliestrowej stosowanych jako warstwy wiążące standardem jest 50% zakładka. W przypadku taśm z folii aluminiowo-poliestrowej pełniących funkcję ekranującą, powszechne jest mniejsze zachodzenie na siebie wynoszące 25%, ponieważ sama folia zapewnia 100% pokrycia — zakładka musi jedynie zapewniać, że żadna szczelina nie otworzy się podczas zginania kabla. Producenci określają tolerancje nakładania się w swoich dokumentach kontroli procesu, a odchylenia przekraczające ± 5% są oznaczane w celu ponownej obróbki w środowiskach produkcyjnych o kontrolowanej jakości.

Drut ekranowany a nieekranowany: kiedy różnica naprawdę ma znaczenie

Różnica w wydajności pomiędzy drutem ekranowanym i nieekranowanym nie jest teoretyczna — ujawnia się w wymierny sposób w zależności od zastosowania. Zrozumienie, kiedy ekranowanie jest niezbędne, a kiedy nie jest konieczne, pomaga uniknąć nadmiernej specyfikacji kabla (co zwiększa koszty i złożoność instalacji) lub niedostatecznej specyfikacji kabla (co powoduje rzeczywiste problemy operacyjne).

Nieekranowana skrętka (UTP) — standard dla większości biurowych instalacji Ethernet — doskonale sprawdza się w środowiskach, w których źródła zakłóceń elektromagnetycznych są minimalne, a długość kabli jest mniejsza niż około 90 metrów. Skręcenie pary zapewnia umiarkowany stopień tłumienia szumów w trybie wspólnym, który jest wystarczający dla sieci Ethernet 10/100/1000Base-T w typowym budynku komercyjnym. W momencie, gdy te kable wchodzą do środowiska przemysłowego z przetwornicami częstotliwości, dużymi silnikami lub gęstymi trasami kablowymi łączącymi kable zasilające i sygnałowe, wydajność UTP ulega wymiernemu pogorszeniu. Wzrasta liczba błędów bitowych, prędkość łącza spada do niższych wartości automatycznie negocjowanych, a retransmisja pakietów wzrasta.

Ekranowana skrętka dwużyłowa (STP, FTP lub S/FTP w zależności od architektury) rozwiązuje te problemy, zatrzymując sygnał w ekranie i odrzucając szum sprzężony zewnętrznie, zanim dotrze on do przewodów. Ten sam 90-metrowy odcinek, który w warunkach przemysłowych boryka się z problemem UTP, działa niezawodnie przy prędkościach gigabitowych, jeśli używany jest odpowiednio ekranowany kabel – pod warunkiem, że ekran jest prawidłowo podłączony do uziemienia na obu końcach.

Środowiska wymagające przewodu ekranowanego

• Linie produkcyjne i montażowe z serwonapędami i napędami o zmiennej częstotliwości (VFD) pracującymi powyżej częstotliwości przełączania 1 kHz
• Sprzęt do obrazowania medycznego, w którym nawet szum o niskiej amplitudzie na przewodach czujnika zniekształca dane diagnostyczne
• Nadawanie i produkcja dźwięku, w przypadku której szum 60 Hz pochodzący z infrastruktury energetycznej pogarsza jakość sygnału
• Oprzyrządowanie pracuje w zakładach chemicznych, gdzie korytka kablowe łączą przewody sygnałowe termopary z zasilaniem 480 V
• Elektronika samochodowa w platformach pojazdów elektrycznych wysokiego napięcia, gdzie wymagane są ekranowane kable WN, aby zapobiec zakłóceniom komunikacji poprzez magistralę CAN i LIN
• Centra danych obsługujące połączenia miedziane 25G i 100G, w których pasywne kable DAC opierają się na skutecznym ekranowaniu, aby spełnić docelowe wartości BER poniżej 10^-12

Gdzie drut nieekranowany pozostaje właściwym wyborem

• Standardowy Ethernet biurowy i mieszkaniowy o przepustowości poniżej 1 Gb/s w czystym środowisku elektrycznym
• Wewnętrzne okablowanie w dobrze zaprojektowanych ekranowanych obudowach, gdzie sama obudowa zapewnia ochronę EMC
• Niekrytyczna dystrybucja mocy prądu stałego przy niskich prądach, gdzie akceptowalny jest szum przewodzony
• Krótki sygnał przebiega na długości poniżej 1 metra w łagodnych środowiskach, gdzie długość złącza jest niewystarczająca, aby wychwycić znaczące zakłócenia

Prawidłowo uziemić ekranowany przewód

Ekranowany przewód, który nie jest prawidłowo uziemiony, zapewnia niewielką ochronę lub nie zapewnia jej wcale. Ekran musi mieć ścieżkę o niskiej impedancji do uziemienia, aby zgromadzona energia zakłóceń mogła zostać odprowadzona. Nieprawidłowe uziemienie jest jedną z najczęstszych przyczyn awarii EMC w systemach korzystających z kabla ekranowanego, a zrozumienie prawidłowego podejścia zapobiega kosztownym cyklom rozwiązywania problemów po instalacji.

W przypadku większości zastosowań kabli sygnałowych ekran powinien być uziemiony tylko na jednym końcu — zazwyczaj na końcu źródła. To jednopunktowe podejście do uziemienia zapobiega przepływowi prądów ekranujących wzdłuż kabla, co mogłoby indukować napięcie na ekranie i naruszać jego przeznaczenie. Kiedy ekran jest uziemiony na obu końcach długiego kabla, jakakolwiek różnica potencjałów uziemienia pomiędzy dwoma punktami końcowymi – częste zjawisko w obiektach przemysłowych, gdzie szyny uziemiające na różnych panelach mogą różnić się o 1–5 V – powoduje przepływ prądu przez ekran, który indukuje szum bezpośrednio w przewodach sygnałowych.

Wyjątkiem są aplikacje o wysokiej częstotliwości powyżej około 1 MHz. Przy tych częstotliwościach jednopunktowe uziemienie wytwarza rezonans ćwierćfalowy wzdłuż ekranu, który w rzeczywistości może pogorszyć odbiór szumów o wysokiej częstotliwości. Ekrany kabli RF i kabli do transmisji danych o dużej szybkości są uziemione na obu końcach i w wielu punktach pośrednich, aby zapewnić, że ekran będzie miał stały potencjał na całej swojej długości. Z tego powodu kabel koncentryczny do użytku RF zawsze jest wyposażony w podwójnie uziemiony ekran.

Najczęstsze błędy w uziemieniu, których należy unikać

• Pozostawienie ekranu niepodłączonego (pływającego) na jednym lub obu końcach — powoduje to, że ekran staje się anteną, a nie barierą
• Uziemienie poprzez długi przewód pigtailowy — nawet przewód pigtailowy o średnicy 50 mm wprowadza mierzalną indukcyjność, która ogranicza skuteczność ekranowania powyżej kilkuset kHz
• Używanie dedykowanego uziemienia ekranu, które nie jest połączone z głównym uziemieniem systemu — izolowane uziemienia o różnych potencjałach powodują ten sam problem, co brak uziemienia
• Nieciągłe połączenia ekranu przez złącza — każde złącze wzdłuż ekranowanego kabla musi zapewniać 360-stopniowe zakończenie ekranu, a nie mały styk typu pigtail
• Mieszanie uziemienia jednopunktowego i wielopunktowego na tym samym przebiegu kabla bez jasnego uzasadnienia projektowego — powoduje to nieprzewidywalne zachowanie rezonansowe

Jak opasanie przewodów i kabli wpływa na impedancję i jakość sygnału

Etap oklejania w produkcji kabli nie jest czysto mechaniczny — ma bezpośredni wpływ elektryczny na charakterystykę impedancji gotowego kabla. Impedancja określa, jak dobrze kabel przesyła sygnały o dużej szybkości bez odbić zakłócających dane, a stała dielektryczna materiału taśmy jest jedną ze zmiennych określających impedancję wraz ze średnicą i odstępem przewodu.

W przypadku kabla koncentrycznego o rezystancji 50 omów, w obliczeniach geometrii należy uwzględnić stałą dielektryczną wszystkich materiałów izolacyjnych pomiędzy przewodnikiem środkowym a ekranem – łącznie z wszystkimi warstwami taśmy. Taśma z folii poliestrowej ma stałą dielektryczną około 3,2–3,4. Taśma PTFE ma około 2,1. Projektant kabli, który zmieni materiał taśmy bez ponownego obliczenia średnicy lub odstępu przewodu, wyprodukuje kabel, który nie będzie spełniał docelowej impedancji, co doprowadzi do awarii strat odbiciowych w gotowym kablu.

W przypadku skrętki do transmisji danych etap owijania drutu i kabla określa efektywny dielektryk otaczający każdą parę, co bezpośrednio kontroluje impedancję charakterystyczną pary i prędkość propagacji. Na przykład kabel kategorii 6A wymaga kontroli impedancji poszczególnych par w zakresie ±2 omów w pełnym zakresie częstotliwości 500 MHz. Osiągnięcie tej tolerancji wymaga precyzyjnej kontroli nad rodzajem taśmy, jej grubością, naprężeniem i procentem nakładania się na etapie oklejania. 10% zmiana grubości taśmy może przesunąć impedancję pary nawet o 1 om przy wysokich częstotliwościach, co mieści się w budżecie tolerancji, ale jest blisko niego.

Na prędkość propagacji – wyrażoną jako procent prędkości światła, w skrócie NVP – wpływa również dielektryk taśmy. Kabel z taśmą poliestrową ma niższy NVP niż kabel o tej samej konstrukcji z taśmą PTFE, ponieważ wyższa stała dielektryczna spowalnia propagację sygnału. Do testowania reflektometrii w dziedzinie czasu (TDR) i kompensacji opóźnienia czasowego w systemach okablowania strukturalnego instalator potrzebuje opublikowanej przez producenta kabla wartości NVP, która uwzględnia konkretną taśmę używaną w produkcji.

Drut ekranowany w określonych zastosowaniach przemysłowych

Każda branża opierająca się na przewodach ekranowanych stoi przed odrębnym zestawem wyzwań środowiskowych, typów sygnałów i ograniczeń instalacyjnych. Sposób określania i instalowania przewodu ekranowanego jest odpowiednio różny, a zrozumienie tych różnic ułatwia wybór odpowiedniego kabla do nowego projektu lub rozwiązywanie problemów z istniejącą instalacją.

Automatyka Przemysłowa i Sterowanie Procesami

Sieci PROFIBUS, PROFINET, DeviceNet i Modbus TCP określają kabel ekranowany w odpowiednich standardach warstwy fizycznej. Na przykład instalacja PROFIBUS wymaga pojedynczej skrętki ekranowanej o impedancji charakterystycznej 135–165 omów przy 3–20 MHz. Ekran musi być uziemiony na każdym panelu sterowania i skrzynce przyłączeniowej urządzeń obiektowych poprzez połączenie o niskiej impedancji, zwykle osiągane za pomocą dławika kablowego, który zapewnia 360-stopniowe zakończenie ekranu. W typowym warsztacie samochodowym wyposażonym w 150–200 robotów spawalniczych, niewłaściwie ekranowany kabel magistrali polowej jest najczęstszą przyczyną błędów komunikacji które zamknęły linie produkcyjne.

Sprzęt medyczny i opieka zdrowotna

Odprowadzenia EKG, kable elektrod EEG i połączenia przetwornika ultradźwiękowego wymagają przewodu ekranowanego, ale konstrukcja kabla medycznego stawia dodatkowe wymagania wykraczające poza podstawowe tłumienie zakłóceń elektromagnetycznych. Kabel nie może powodować znacznej pojemności pomiędzy pacjentem a masą (dla bezpieczeństwa pacjenta), musi pozostać elastyczny po setkach cykli zwijania i musi wytrzymywać wielokrotną dezynfekcję agresywnymi środkami chemicznymi. Wiele medycznych kabli sygnałowych ma konstrukcję trójosiową — środkowy przewodnik, wewnętrzny ekran i zewnętrzny ekran — gdzie ekran wewnętrzny jest aktywnie doprowadzany do tego samego potencjału co środkowy przewodnik, aby wyeliminować pojemnościowe obciążenie sygnału. Technika ta, zwana ekranowaniem napędzanym lub aktywnym, pozwala na uzyskanie bardzo niskiej efektywnej pojemności kabla nawet na długości 2–3 metrów.

Lotnictwa i Obrony

Normy MIL-DTL-27500 i MIL-DTL-17 regulują przewody ekranowane stosowane w platformach lotniczych. Normy te wymagają stosowania taśmy PTFE na etapach oklejania zestawu kabla, ponieważ temperatura PTFE wynosząca od -65°C do 260°C obejmuje pełny zakres środowisk w powietrzu. Wymagania dotyczące ekranowania okablowania awioniki uwzględniają również pośrednie skutki wyładowań atmosferycznych — samolot lecący na dużych wysokościach może doświadczyć uderzenia pioruna o natężeniu 200 kA, które łączy się z wiązkami przewodów w całym płatowcu. Drut ekranowany w wiązkach awioniki musi przenosić mniej niż 1% sprzężonej energii do przewodu wewnętrznego, co wyznacza docelową bardzo niską impedancję przenoszenia. Oklejanie przewodów i kabli w tych zespołach odbywa się pod ścisłą kontrolą procesu ze 100% weryfikacją pokrycia przed nałożeniem ekranu.

Dźwięk i transmisja

Profesjonalny zbalansowany kabel audio wykorzystuje parę przewodników otoczonych spiralną lub plecioną osłoną. Zbalansowany sygnał różnicowy odrzuca szumy w trybie wspólnym, które pojawiają się jednakowo w obu przewodach — w tym szumy o częstotliwości 60 Hz pochodzące z infrastruktury oświetleniowej, systemów HVAC i równoległych przewodów zasilających. Ekran stanowi dodatkową barierę dla źródeł szumu, które w przeciwnym razie wyglądałyby jak sygnał w trybie wspólnym. W studiach nadawczych, gdzie setki kanałów audio biegną równolegle na duże odległości, połączenie zbalansowanego okablowania i ekranowania umożliwia czystą transmisję sygnału bez wzmacniania pętli uziemienia. Na przykład standardowy kabel mikrofonowy utrzymuje integralność sygnału na dystansach przekraczających 50 metrów przy poziomach szumów poniżej -90 dBu.

Jak rozpoznać drut ekranowany na podstawie jego oznaczeń i budowy

Podczas kontroli kabla kilka wskaźników wizualnych i drukowanych potwierdza, czy jest on ekranowany i opisuje rodzaj zastosowanego ekranu. Zrozumienie tych oznaczeń pozwala zaoszczędzić czas przy pozyskiwaniu kabla zamiennego lub sprawdzaniu, czy zainstalowany kabel spełnia specyfikacje.

Nadruk na osłonie kabla zazwyczaj zawiera kod oznaczenia identyfikujący typ ekranu. Wspólne oznaczenia są zgodne z konwencjami nazewnictwa IEC 60228 i UL:

• F/UTP — Ogólny ekran foliowy, wewnątrz nieekranowane skrętki. Powszechne w instalacjach ekranowanych kategorii 5e i 6.
• U/FTP — Brak ogólnego ekranu, pojedyncze skrętki ekranowane folią. Używany w kat. 6A i kat. 7 w celu zmniejszenia przesłuchu między parami.
• S/FTP — Pleciony ekran ogólny oraz pojedyncze pary ekranowane folią. Najwyższa wydajność w zastosowaniach Cat 7 i Cat 8.
• SY, CY, YCY — Europejskie kody oznaczeń ekranowanych kabli zasilających i sterowniczych z pancerzem z drutu stalowego i/lub ekranami z oplotu miedzianego.
• RG (przewodnik radiowy) — Oznacza kabel koncentryczny. Konkretny numer RG (RG-58, RG-6, RG-213) oznacza typ i konstrukcję osłony określone w oryginalnej specyfikacji MIL-C-17.

Fizyczne przecięcie przekroju kabla pozwala bezpośrednio odsłonić warstwę ekranującą. Osłona foliowa wygląda jak jasna, odblaskowa warstwa metaliczna pod płaszczem zewnętrznym, zwykle z przebiegającym wzdłuż niej przewodem odprowadzającym. Na plecionej osłonie widoczny jest wzór tkanego drutu. Jeśli oba są obecne, w kablu zastosowano ekran kombinowany. Warstwa taśmy drutu i kabla, jeśli jest obecna, wygląda jak gładka folia znajdująca się bezpośrednio pod warstwą ekranującą — często półprzezroczysta lub biaława w przypadku taśmy poliestrowej lub srebrna w przypadku taśm foliowych owijających pojedyncze pary.

Wybór odpowiedniego przewodu ekranowanego do danego zastosowania

Prawidłowe określenie przewodu ekranowanego wymaga czegoś więcej niż tylko wybrania najwyższego dostępnego pokrycia ekranu. Zawyżenie specyfikacji zwiększa koszt, średnicę, wagę i czas instalacji kabla. Niedostateczne specyfikacje sprawiają, że system jest podatny na zakłócenia. Ustrukturyzowany proces selekcji uwzględnia rzeczywiste środowisko zakłóceń, typ sygnału, zakres częstotliwości, wymagania mechaniczne i ograniczenia instalacyjne.

Zacznij od scharakteryzowania źródeł zakłóceń w środowisku. Przełączanie przemiennika częstotliwości przy 8 kHz generuje harmoniczne do kilkuset kHz, co wymaga ekranowania z folii lub plecionki o niskiej impedancji przenoszenia w tym zakresie częstotliwości. Pobliski nadajnik radiowy lub instalacja radarowa generuje zakłócenia powyżej 30 MHz, gdzie pokrycie folią jest ważniejsze niż kąt oplotu. Jeżeli występują oba rodzaje zakłóceń, właściwym punktem wyjścia będzie ekran kombinowany.

Wymogi dotyczące trwałości kabla są często czynnikiem decydującym o wyborze folii i oplotu. Osłony foliowe pękają i tworzą szczeliny po stosunkowo niewielkiej liczbie cykli zginania — zwykle po mniej niż 10 000 w zastosowaniach dynamicznych. Plecione osłony wytrzymują setki tysięcy cykli zginania, zanim zasięg znacząco się pogorszy. Osłony spiralne mogą wytrzymać miliony cykli elastycznych, ale przy zmniejszonej skuteczności ekranowania wysokich częstotliwości. Dopasowanie typu ekranu do oczekiwanych cykli elastyczności w pracy zapobiega przedwczesnym awariom kabla, które w przeciwnym razie objawiałyby się okresową degradacją ekranowania i nieprzewidywalnymi problemami z jakością sygnału.

Wartość znamionowa temperatury musi uwzględniać zarówno środowisko pracy, jak i wszelkie krótkotrwałe wahania. Kabel przystosowany do pracy w temperaturze 75°C nie nadaje się do instalowania w pobliżu źródła ciepła, które podczas cykli produkcyjnych osiąga szczytową temperaturę 90°C, nawet jeśli temperatura 90°C jest osiągana tylko na krótko. Materiał taśmy używany na etapie owijania przewodów i kabli jest często elementem ograniczającym temperaturę znamionową — taśma poliestrowa wytrzymuje temperaturę do 125°C, podczas gdy taśma PTFE rozszerza ten zakres do 260°C w zastosowaniach wysokotemperaturowych.

Na koniec potwierdź metodę zakończenia przed sfinalizowaniem wyboru kabla. Ekran pleciony wymaga tylnej obudowy lub dławika kablowego zapewniającego obwodowy kontakt ekranu, a nie pigtaila. Ekran foliowy z przewodem spustowym wymaga złącza umożliwiającego przypisanie pinów przewodu odprowadzającego. Zainstalowanie kabla z niewłaściwą końcówką powoduje, że ekranowanie jest w dużej mierze nieskuteczne, niezależnie od tego, jak dobrze określono sam kabel.
