Zaproszenie na seminarium Intelligent Computing for Future Technologies

Przedmowa

W ostatnich latach nastąpił gwałtowny wzrost globalnego zapotrzebowania na transmisję danych, co doprowadziło do szybkich iteracji i modernizacji rozwiązań w zakresie szybkich połączeń wzajemnych. Pasywne kable miedziane DAC, dzięki ich niskiemu kosztowi, niskim opóźnieniom i doskonałej wydajności, stały się głównym rozwiązaniem do transmisji na małe odległości; jednakże, ograniczone przez fizyczne właściwości transmisji, ich efektywna odległość nadal się skraca wraz ze wzrostem przepustowości, uwypuklając coraz bardziej widoczne wąskie gardła.

Aby sprostać wyzwaniom związanym z dużą przepustowością i dużymi odległościami, branża sukcesywnie wprowadza na rynek ulepszone rozwiązania, takie jak aktywne kable optyczne AOC, aktywne kable miedziane ACC i aktywne kable miedziane AEC. Wśród nich aktywne kable miedziane AEC, poprzez integrację chipa Retimer w celu odzyskania zegara sygnału i całkowitej rekonstrukcji, znacząco kompensują tłumienie wysokich częstotliwości, wydłużają odległość transmisji i zmniejszają drgania łącza, stając się głównym kierunkiem technologii dla szybkich kabli miedzianych nowej generacji, z szerokimi perspektywami rynkowymi. Chociaż AEC reprezentuje przyszły trend, DAC nadal dominuje na obecnym rynku ze względu na zalety w zakresie kosztów i dojrzałości, co skutkuje coraz bardziej zaciętą konkurencją w branży.

W łańcuchu branży szybkich kabli miedzianych procesy produkcji gołych drutów i kompletne zestawy sprzętu są kluczowymi ogniwami decydującymi o konsystencji produktu, wydajności elektrycznej i wydajności. Gemwell, profesjonalny producent kompletnego sprzętu do kabli miedzianych o dużej prędkości, posiada głęboką wiedzę specjalistyczną w dziedzinie sprzętu kablowego o wysokiej częstotliwości i dużej prędkości, zapewniając stabilne i niezawodne rozwiązania produkcyjne dla wysokiej klasy kabli, takich jak DAC/ACC/AEC.

Podczas seminarium dotyczącego technologii wysokiej częstotliwości i dużych prędkości, które odbędzie się 22 kwietnia 2026 r. w Wuxi w Jiangsu, zespół inżynierów firmy Gemwell zaprezentuje wiele dojrzałych zastosowań klientów, koncentrując się na problemach w procesach produkcji kabli o dużej prędkości, doborze sprzętu i optymalizacji procesów. Będą angażować się w dogłębną wymianę z partnerami z branży i badać ścieżki ulepszeń technologicznych. Serdecznie zapraszamy do udziału i omówienia współpracy!

W ostatnich latach nastąpił gwałtowny wzrost globalnego zapotrzebowania na transmisję danych, co doprowadziło do szybkich iteracji i modernizacji rozwiązań w zakresie szybkich połączeń wzajemnych. Pasywne kable miedziane DAC, dzięki ich niskiemu kosztowi, niskim opóźnieniom i doskonałej wydajności, stały się głównym rozwiązaniem do transmisji na małe odległości; jednakże, ograniczone przez fizyczne właściwości transmisji, ich efektywna odległość nadal się skraca wraz ze wzrostem przepustowości, uwypuklając coraz bardziej widoczne wąskie gardła.

Aby sprostać wyzwaniom związanym z dużą przepustowością i dużymi odległościami, branża sukcesywnie wprowadza na rynek ulepszone rozwiązania, takie jak aktywne kable optyczne AOC, aktywne kable miedziane ACC i aktywne kable miedziane AEC. Aktywne kable miedziane ze zintegrowanymi chipami retimera umożliwiają odzyskanie zegara sygnału i pełną rekonstrukcję, znacznie kompensując tłumienie wysokich częstotliwości, zwiększając odległość transmisji i redukując drgania łącza. To sprawia, że ​​są one głównym kierunkiem technologicznym w zakresie szybkich kabli miedzianych nowej generacji i mają obiecujące perspektywy rynkowe. Chociaż AEC reprezentuje przyszły trend, przetworniki DAC nadal dominują na obecnym rynku ze względu na ich przewagę w zakresie kosztów i dojrzałości, co prowadzi do ostrej konkurencji w branży.

W łańcuchu branży szybkich kabli miedzianych procesy produkcji gołych drutów i kompletne zestawy sprzętu są kluczowymi ogniwami decydującymi o konsystencji produktu, wydajności elektrycznej i wydajności. Gemwell, jako profesjonalny producent kompletnego sprzętu do kabli miedzianych o dużej prędkości, posiada głęboką wiedzę specjalistyczną w dziedzinie sprzętu kablowego o wysokiej częstotliwości i dużej prędkości, zapewniając stabilne i niezawodne rozwiązania produkcyjne dla wysokiej klasy kabli, takich jak DAC/ACC/AEC.

Podczas seminarium dotyczącego technologii wysokiej częstotliwości i szybkości, które odbyło się 22 kwietnia 2026 r. w Wuxi w Jiangsu, zespół inżynierów firmy Gemwell zaprezentuje wiele dojrzałych zastosowań klientów, koncentrując się na problemach związanych z produkcją kabli o dużej prędkości, wyborze sprzętu i optymalizacji procesów. Będą angażować się w dogłębną wymianę informacji z partnerami z branży i badać ścieżki modernizacji technologii. Serdecznie zapraszamy do udziału i omówienia współpracy!

Profesjonaliści wykonują profesjonalną pracę

Technologia drutów i kabli szybko się rozwija. Gemwell koncentruje się na dopasowywaniu sprzętu oraz badaniach i rozwoju wiodących w branży technologii i chętnie dzieli się swoją wiedzą i filozofią, w której wygrywają obie strony w branży przewodów i kabli.

Stała jakość produkcji szybkich linii przesyłowych zależy od precyzji podstawowego sprzętu procesowego, poziomu kontroli i monitorowania online oraz stabilności operacyjnej. Trzy kluczowe procesy wytłaczania izolacji drutu rdzeniowego, owijania parami równoległymi i okablowania parami równoległymi bezpośrednio decydują o jednorodności struktury drutu i stabilności jego parametrów elektrycznych. Wahania struktury i właściwości dielektryka będą bezpośrednio powodować charakterystyczne przesunięcie impedancji, niedopasowanie impedancji, zwiększone odbicie sygnału i degradację tłumienia, co ostatecznie doprowadzi do zniekształcenia sygnału. Dlatego ścisłe kontrolowanie jednorodności strukturalnej i stabilności procesu każdego procesu jest podstawą zapewnienia jakości produktu.

Aby uzyskać wysokiej jakości linie przesyłowe, wybierz Gemwell.

01 Wytłaczanie

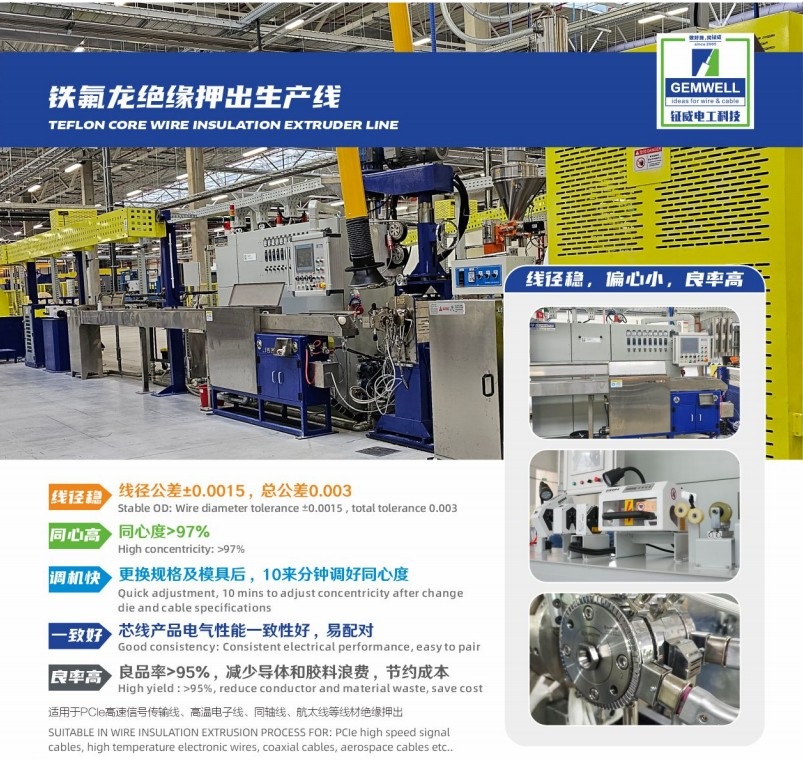

Proces wytłaczania izolacji drutu rdzeniowego wymaga ścisłej kontroli kluczowych wskaźników, takich jak napięcie przewodu, skok, eliptyczność, czystość powierzchni, koncentryczność izolacji, tolerancja średnicy zewnętrznej, tolerancja pojemności podwodnej i tolerancja temperatury wytłaczania. Sprzęt powinien posiadać kontrolę online w pętli zamkniętej dla średnicy zewnętrznej/współśrodkowości, wykrywanie pojemności podwodnej online, precyzyjną kontrolę temperatury i regulację napięcia w pętli zamkniętej. Powinien być również wyposażony w moduł analizy wskaźnika zdolności procesu CPK do ilościowej oceny stabilności wytłaczania i wydajności procesu, zapewniając stałą wydajność elektryczną szybkich linii przesyłowych ze źródła.

Sprzęt do owijania par równoległych i okablowania musi mieć stałą kontrolę napięcia, precyzyjną synchronizację skoku, współczynnik nakładania się owijania, monitorowanie symetrii online i funkcje alarmu o nieprawidłowych wartościach, aby zapewnić stabilną strukturę pary i dodatkowo tłumić wahania impedancji i utratę sygnału.

02. TAŚMOWANIE

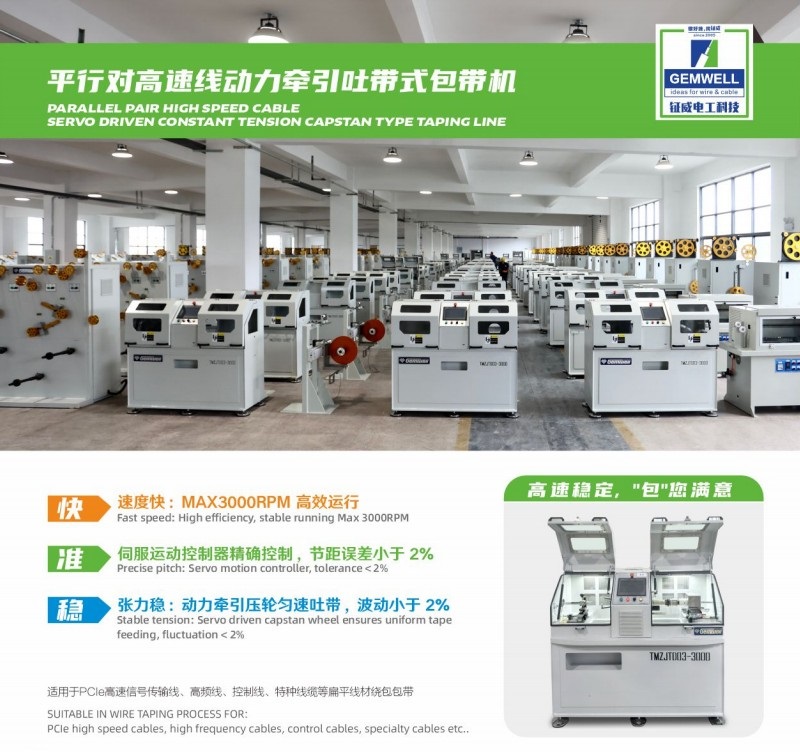

Proces owijania par równoległych jest kluczowym krokiem w zapewnieniu stabilności strukturalnej i wydajności ekranowania szybkich linii przesyłowych. Aby zapobiec problemom, takim jak deformacja podczas późniejszego okablowania, luźne owinięcie, przemieszczenie przewodu uziemiającego i uszkodzenie ekranowania, kluczowa jest kontrola dwóch kluczowych aspektów: stabilności owijania i niezawodności stapiania cieplnego.

Proces owijania musi zapewniać równomierny skok i stałe napięcie, aby uniknąć nierównej struktury dielektrycznej pogarszającej wydajność transmisji. Należy ściśle kontrolować grubość folii aluminiowej i stopień nakładania się: w przypadku zwykłych kabli wystarczający jest współczynnik nakładania 15–25%, ale sama struktura par równoległych nie ma właściwości przeciwdziałających przesłuchom. Aby spełnić wymagania dotyczące tłumienia przesłuchów bliskich końca, stopień nakładania się folii aluminiowej musi być kontrolowany na poziomie 30–60%.

Proces stapiania na gorąco wymaga nałożenia samoprzylepnej taśmy poliestrowej na metalową warstwę ekranującą, aby uzyskać ostateczny kształt struktury pary. Temperatura topnienia taśmy samoprzylepnej musi być kontrolowana poniżej 200 ℃: Nadmierna temperatura może spowodować zmiękczenie i sklejenie izolowanych drutów rdzenia, co prowadzi do pogorszenia parametrów przy wysokich częstotliwościach; niewystarczająca temperatura spowoduje niecałkowite stopienie kleju termotopliwego, słabą przyczepność i możliwość utraty przyczepności. Może to prowadzić do poluzowania opakowania, otwarcia folii aluminiowej i wycieku fali elektromagnetycznej podczas późniejszego użytkowania, powodując uszkodzenie ekranowania i złomowanie produktu. Po wyjściu równoległych przewodów z piekarnika należy je szybko schłodzić i utwardzić, aby zapobiec powodowaniu przez ciepło resztkowe sklejania się drutu rdzenia i niewspółosiowości/odwrócenia przewodu uziemiającego, zapewniając długoterminową stabilność wymiarów konstrukcyjnych i parametrów elektrycznych.

03 Okablowanie

Proces okablowania skrętki kompozytowej polega na grupowaniu i splataniu odpowiednich równoległych par przy jednoczesnym owijaniu ich taśmą poliestrową i taśmą z folii aluminiowej. Pozwala to uzyskać kształt strukturalny i ogólne ekranowanie, bezpośrednio określając ostateczną kompleksową wydajność elektryczną kabla. Podczas produkcji wymagana jest ścisła kontrola spójności strukturalnej i jednorodności żył każdej pary, a także monitorowanie online kluczowych właściwości elektrycznych, takich jak impedancja, różnica opóźnienia czasowego i tłumienie, aby uniknąć problemu doskonałej wydajności w poprzednich procesach, ale pogorszenia wydajności po okablowaniu.

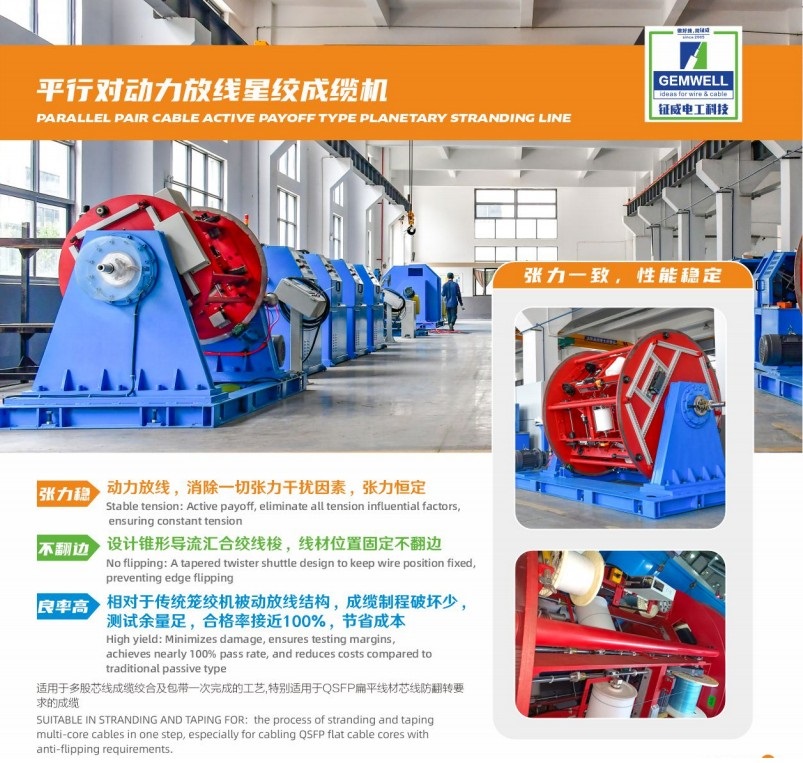

Rozwiązując występujący w całej branży problem niestabilnej wydajności po okablowaniu, zasilana energią maszyna do skręcania gwiazd firmy Gemwell wykorzystuje serwomotor do niezależnego podawania mocy, zapewniając bardzo spójne napięcie w każdej równoległej parze i skutecznie tłumiąc odkształcenia żyły i wahania impedancji. Długoterminowa weryfikacja przeprowadzona przez wielu głównych producentów drutu wykazuje prawie 100% stopę uzysku, znacznie poprawiając wydajność produkcji i zmniejszając koszty produkcji.
