Badanie kluczowych aspektów technicznych w branży kabli robotów humanoidalnych

Wiązka kablowa robota humanoidalnego to zbiór przewodów i kabli elektrycznych łączących różne elementy robota, pełniących krytyczne funkcje przesyłania mocy, kontroli sygnału i przesyłania danych. Jest nazywana „naczyniami krwionośnymi” i „układem nerwowym” robota humanoidalnego.

Ogólnie rzecz biorąc, wymagania dotyczące wydajności wiązek przewodów robotów humanoidalnych są wyższe niż w przypadku robotów przemysłowych i nieco niższe niż w przypadku standardów stosowanych w motoryzacji.

Wśród nich wymagania dotyczące odporności na wibracje są 10 razy większe niż w przypadku robotów przemysłowych i 1/4 standardów stosowanych w motoryzacji; wymagania dotyczące wodoodporności są nieco wyższe niż w przypadku robotów przemysłowych i nieco niższe niż w przypadku standardów stosowanych w motoryzacji; wymagania dotyczące testu w mgle solnej są nieco niższe niż w przypadku standardów stosowanych w motoryzacji; a wymagania dotyczące odporności na ciepło są takie same, jak w przypadku standardów motoryzacyjnych.

Ponadto wymagania dotyczące lekkiej konstrukcji, odporności na korozję, wydajności ekranowania, trwałości na zginanie, zapotrzebowania na ilość wiązek przewodów i specyfikacje złączy są wyższe niż w przypadku robotów przemysłowych.

Wiązka przewodów robota humanoidalnego odnosi się do zestawu przewodów i kabli łączących różne elementy robota. Przesyłając moc, sygnały i dane, wiązki te umożliwiają prawidłowe działanie robota. Zazwyczaj wiązka przewodów robota humanoidalnego składa się z przewodów, materiałów izolacyjnych, warstw ochronnych i złączy. Jako kluczowy element łączący różne części elektryczne robota, wiązka przewodów spełnia istotne funkcje — w tym przenoszenie mocy, kontrolę sygnałów i przesyłanie danych — skutecznie służąc jako „naczynia krwionośne” i „układ nerwowy” robota.

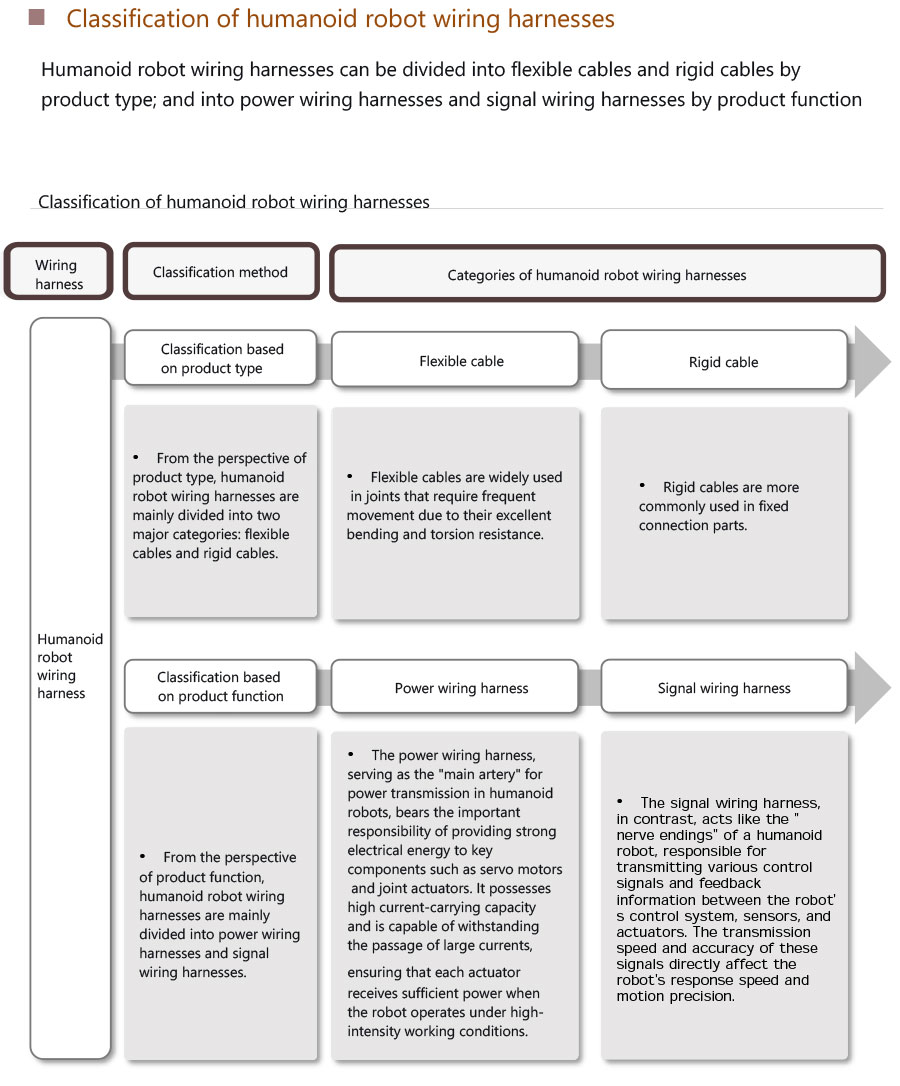

W zależności od rodzaju produktu, wiązki przewodów robota humanoidalnego można podzielić na kable elastyczne i kable sztywne; w oparciu o funkcję produktu można je podzielić na wiązki zasilające i wiązki sygnałowe.

Elementy wiązki przewodów

1. Przewodniki

• Przewodniki są zazwyczaj wykonane z miedzi lub aluminium, materiałów znanych z doskonałej przewodności elektrycznej. Im większa powierzchnia przekroju poprzecznego przewodnika, tym większa jest jego zdolność do przesyłania prądu elektrycznego.

• Ponadto materiał izolacyjny otaczający przewody ma ogromne znaczenie, ponieważ zapobiega upływowi prądu i zwarciom. Typowe materiały izolacyjne obejmują polichlorek winylu (PVC), polietylen (PE) i elastomery termoplastyczne (TPE).

2. Warstwy ochronne

• Warstwy te służą do osłony przewodów przed uszkodzeniami powodowanymi przez czynniki zewnętrzne, takie jak ścieranie mechaniczne, korozja chemiczna i wysokie temperatury. Typowe materiały stosowane na warstwy ochronne obejmują polichlorek winylu (PVC), poliuretan (PU) i silikon.

• Różne materiały warstw ochronnych są dostosowane do różnych środowisk operacyjnych; na przykład w wysokich temperaturach silikonowa warstwa ochronna zapewnia doskonałą odporność na ciepło.

3. Złącza

• Złącza służą do połączenia wiązki przewodów z różnymi pojedynczymi komponentami robota. Zwykle wykonane z metalu lub tworzywa sztucznego, charakteryzują się doskonałą przewodnością i trwałością. Typowe typy złączy obejmują złącza okrągłe, złącza prostokątne i złącza wtykowe.

• Różne typy złączy są dostosowane do konkretnych zastosowań robotycznych; na przykład złącza okrągłe dobrze nadają się do łączenia złączy robota, podczas gdy złącza prostokątne są zwykle używane do łączenia z szafą sterowniczą robota.
