Co to jest maszyna do skręcania o dużej prędkości?

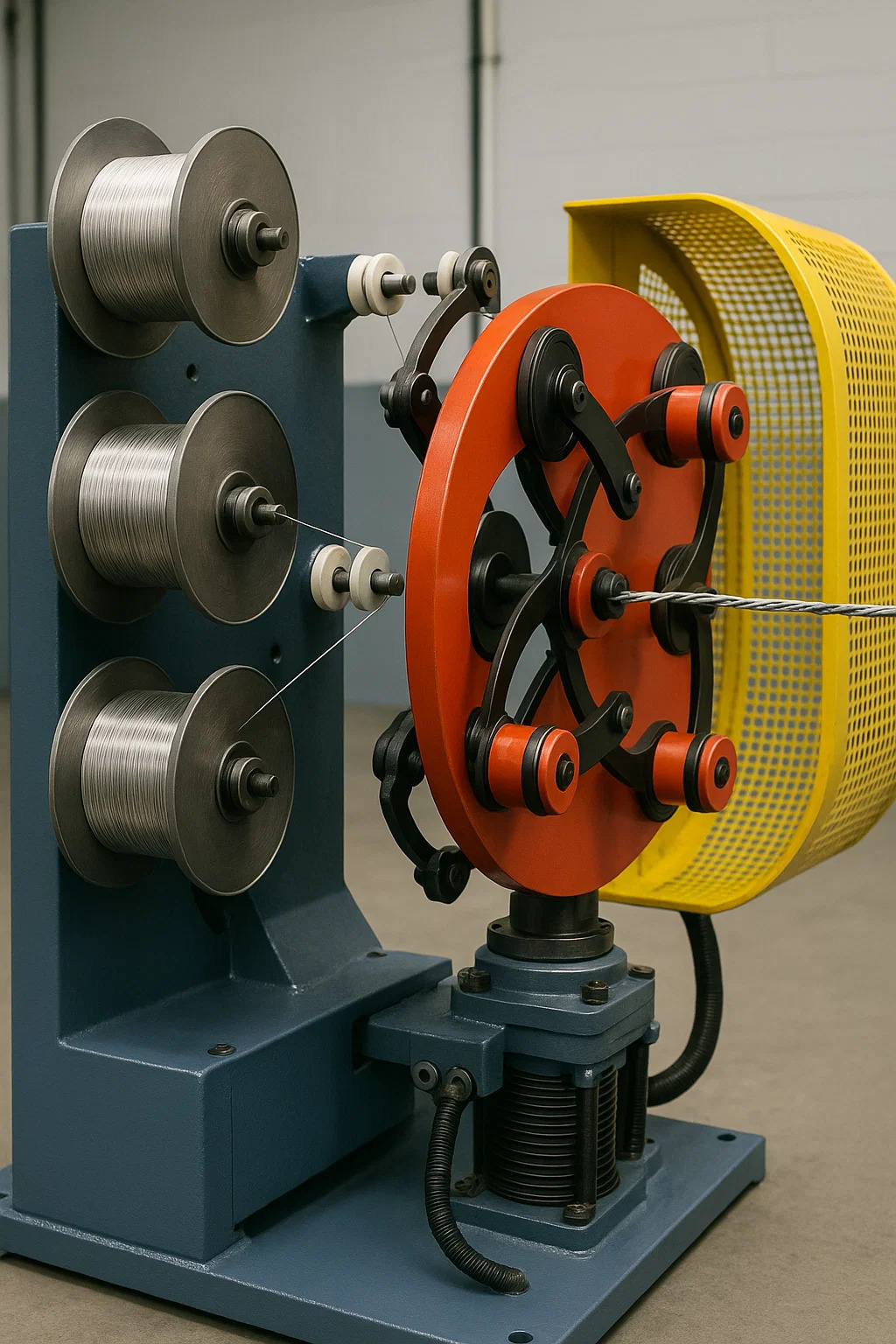

A maszyna do skręcania o dużej prędkości szybko łączy wiele drutów lub żył w jednolity, elastyczny przewodnik. Oto jak to działa w warunkach przemysłowych:

● Podstawowy mechanizm

Skręcanie obrotowe — Druty przechodzą przez obracające się z dużą prędkością szpule lub ulotki, skręcając je w spiralę. — Kierunek (skręt S/Z) i nachylenie są precyzyjnie kontrolowane.

●Krytyczne funkcje inżynieryjne

Stabilność skrętna — wzmocnione ramy i systemy tłumiące pochłaniają wibracje przy 2000 obr./min.
Precyzyjne korzyści — poszczególne szpule drutu odwijają się z kontrolą tarcia. Szpule z drutem rozwijają się z kontrolą tarcia, aby zapobiec zaczepianiu się lub skokom naprężenia.
Balanced Flyers — Ramiona z rozłożonym ciężarem obracają się płynnie przy dużych prędkościach, minimalizując drgania.

●Innowacje zwiększające prędkość

Hamowanie magnetyczne — natychmiast zatrzymuje obrót, bez zużycia mechanicznego.
Silniki z napędem bezpośrednim — eliminują poślizg przekładni; zapewniają stały moment obrotowy przy zmiennych prędkościach.
Systemy łożysk powietrznych — zmniejszają tarcie obrotowe, zapewniając chłodniejszą i cichszą pracę.

●Obsługa delikatnych materiałów

Niebrudzące prowadnice — Punkty kontaktowe wykonane z ceramiki lub polerowanej stali zapobiegają uszkodzeniom powierzchni przewodów.
Strefy niskiego napięcia — czujniki zapewniają delikatne podawanie drutu w przypadku delikatnych żył (np. cienkich drutów miedzianych i stopowych).

●Integracja kontroli jakości

Mikrometry laserowe — monitoruj konsystencję i średnicę skrętu w czasie rzeczywistym.
Automatyczne odcięcie — wyzwalane w przypadku wykrycia pęknięcia drutu lub nieregularnego skręcenia.

●Konfiguracje wyjściowe

Wiązki splotów — Ciasno skręcone grupy elastycznych kabli zasilających.
Skrętki — pary izolowane (np. kable do transmisji danych) z kontrolowaną impedancją.
Warstwowanie — łączy wiele skręconych grup w złożone rdzenie.

●Rozwiązane wyzwania operacyjne

Rozwiązane wyzwania krajowe
Rozpraszanie ciepła — wrzeciona chłodzone cieczą zapobiegają wyżarzaniu drutu podczas długotrwałych prac.
Redukcja pamięci drutu — Piece do wyżarzania po skręcaniu zmniejszają naprężenia wewnętrzne.
Zapobieganie splątaniu — systemy zapobiegające tworzeniu się balonów kontrolują rozprzestrzenianie się drutu podczas obrotów przy wysokich obrotach.

●Kluczowe aplikacje

Wiązki samochodowe wymagające niewielkiej elastyczności
Kable Ethernet/danych z precyzyjnym ustawieniem par
Okablowanie lotnicze odporne na zmęczenie wibracjami
Rdzenie kabli koncentrycznych wysokiej częstotliwości
