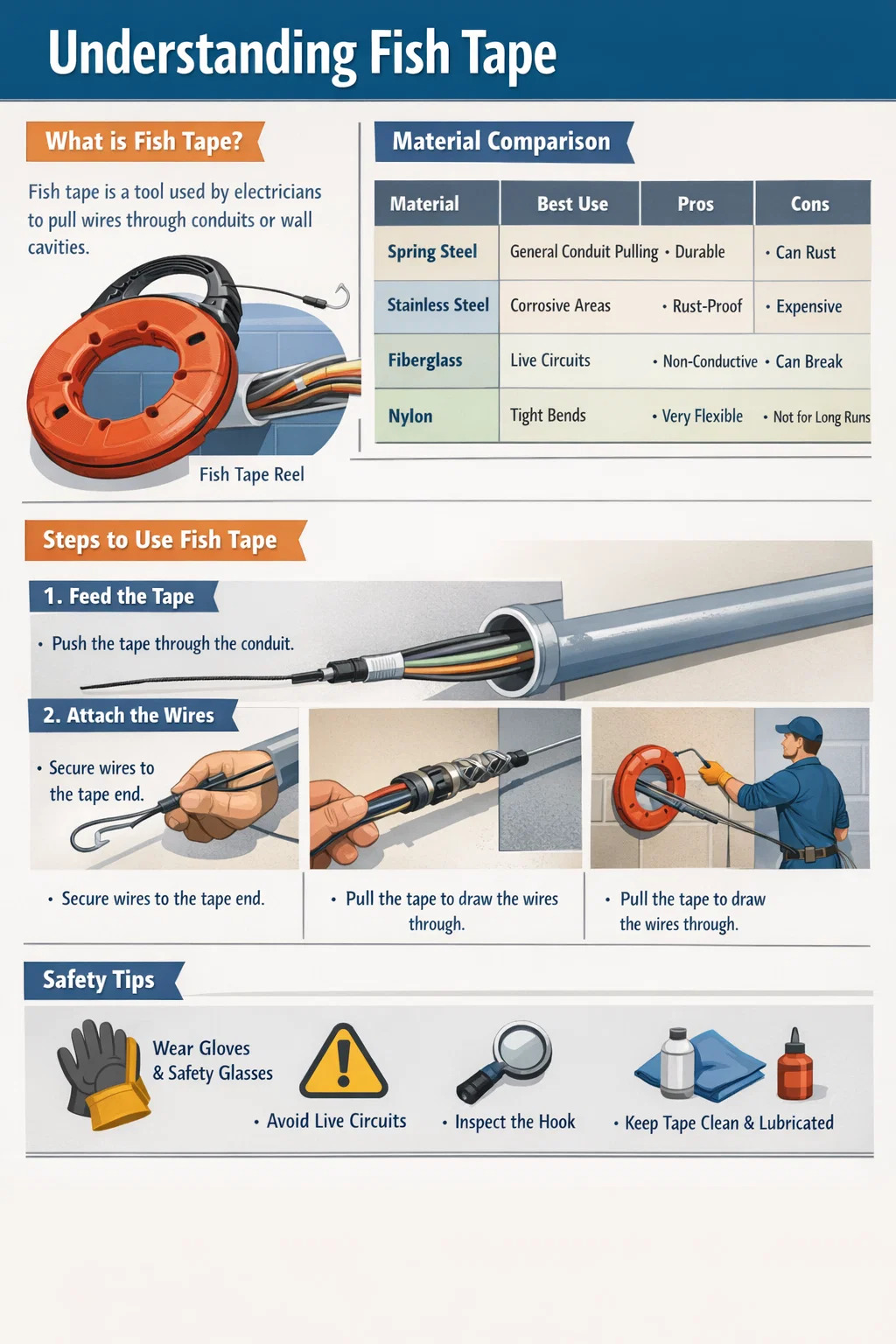

Przewodnik po taśmie rybnej: co to jest i jak go używać do okablowania

Odpowiedź bezpośrednia: Co to jest taśma rybna i jej główne zastosowanie?

Taśma rybna jest sztywne, elastyczne i długie narzędzie używany przez elektryków do przeciągania przewodów przez wąskie otwory, kanały lub wnęki w ścianach. Zwykle składa się z płaskiego drutu wykonanego ze stali sprężynowej, stali nierdzewnej lub włókna szklanego, umieszczonego w odpornej na uderzenia szpuli z tworzywa sztucznego. Podstawowym celem jest „wyłowienie” ścieżki w zasłoniętym obszarze, tak aby przewody elektryczne — często wysokiej jakości przewody produkowane przez wytłaczarka do drutu i kabla —można je przeciągnąć z powrotem przez przejście, nie uszkadzając ich izolacji.

Komponenty i odmiany materiałów

Zrozumienie składu taśmy rybnej jest niezbędne do wybrania odpowiedniego narzędzia do danego zadania. Nie wszystkie taśmy nadają się do każdego środowiska, szczególnie w przypadku obwodów pod napięciem lub długich, krętych przewodów.

Porównanie materiałów Fish Tape i ich zalet użytkowych.
Rodzaj materiału	Najlepszy przypadek użycia	Plusy	Wady
Stal sprężynowa	Ogólne ciągnięcie przewodów	Bardzo trwałe; wystarczająco sztywny na długie biegi.	Przewodzący; potencjalne problemy z rdzą.
Stal nierdzewna	Środowiska korozyjne	Odporny na rdzę; bardzo wysoka wytrzymałość na rozciąganie.	Najdroższa opcja.
Włókno szklane	Obwody pod napięciem / gotowe ściany	Nieprzewodzący; lekki i elastyczny.	Może pęknąć, jeśli zostanie zbyt mocno zgięty.
Nylon	Krótkie, skomplikowane przebiegi przewodów	Niezwykle elastyczny; nie uszkodzi plastikowych rur.	Zbyt miękki na bardzo duże odległości.

Przewodnik krok po kroku dotyczący prawidłowego używania taśmy rybnej

Efektywne używanie taśmy rybnej to praca dwuosobowa wymagająca koordynacji. Jedna osoba „podaje” drut, druga „ciągnie” taśmę. Zapewnia to, że zewnętrzna osłona kabla — starannie uformowana przez wytłaczarka do drutu i kabla do określonej grubości — pozostaje nienaruszony i funkcjonalny.

Krok 1: Podawanie taśmy

Odwiń taśmę rybną ze szpuli i wepchnij haczykowaty koniec do kanału lub wnęki w ścianie. Używaj krótkich, zdecydowanych pociągnięć. Jeśli napotkasz przeszkodę, odciągnij lekko i obróć taśmę, ponownie naciskając. Celem jest wysunięcie haka w docelowej skrzynce przyłączeniowej lub punkcie wyjścia.

Krok 2: Mocowanie przewodów

Gdy haczyk będzie widoczny na drugim końcu, czas przymocować przewody. Nie wystarczy po prostu zawiązać węzeł; węzły są nieporęczne i będą się zaczepiać. Rozbierz się 3 do 5 cali izolacji z przewodów. Przełóż gołą miedź przez oczko taśmy rybnej i skręć ją z powrotem na siebie. Owiń szczelnie całe połączenie wysokiej jakości taśmą izolacyjną, aby uzyskać gładki, zwężający się profil.

Krok 3: Proces wycofania

Osoba na końcu szpuli zaczyna z powrotem nawijać taśmę. Osoba na końcu drutu musi „wprowadzić” przewody do kanału kablowego, uważając, aby się nie splątały. W przypadku długich biegów z wieloma zakrętami zastosuj smar do ciągnięcia drutu do przewodów, aby zmniejszyć tarcie. Zapobiega to nadmiernemu naprężeniu, które mogłoby rozciągnąć lub odkształcić drut, który został wyprodukowany zgodnie ze ścisłymi tolerancjami przez firmę A wytłaczarka do drutu i kabla .

Ważne wskazówki dotyczące konserwacji i bezpieczeństwa

Taśma rybna jest rugged tool, but improper care can lead to accidents or tool failure. Steel tapes are excellent conductors of electricity; never use them near energized circuits or inside panels that have not been fully de-energized.

Zawsze noś okulary ochronne i grube rękawice. Taśma rybna może „wyskoczyć” ze szpuli ze znaczną siłą, a stalowe krawędzie mogą być ostre.
Regularnie sprawdzaj hak. Jeśli stalowy hak wykazuje oznaki pękania lub zmęczenia, odetnij go i wygnij nowy za pomocą palnika propanowego, aby najpierw zmiękczyć metal.
Utrzymuj taśmę w czystości. Po każdym użyciu wytrzyj nadmiar brudu i smaru przed nawinięciem go z powrotem na szpulę, aby zapobiec zakleszczeniu.
W przypadku taśm z włókna szklanego należy unikać ostrych zagięć pod kątem 90 stopni, które mogą spowodować odpryskiwanie włókien wewnętrznych i zniszczenie integralności strukturalnej taśmy.

Zaawansowane techniki: używanie skarpetek do ciągnięcia i przyponów

Podczas ciągnięcia dużej wiązki przewodów prosta metoda „skrętu i taśmy” może nie działać przy wysokim napięciu. Profesjonaliści używają A uchwyt do ciągnięcia drutu (znana również jako „ciągnąca skarpetka”). To urządzenie siatkowe napina się wokół wiązki kabla w miarę wzrostu napięcia, równomiernie rozkładając siłę na osłony kabla. Jest to szczególnie ważne w przypadku kabli do transmisji danych o wysokiej wydajności, gdzie wewnętrzna geometria określona przez wytłaczarka do drutu i kabla muszą być zachowane dla integralności sygnału.

Jeśli pracujesz w kanale już zatłoczonym istniejącymi przewodami, użyj a elastyczny lider . Przypon to mała, wielożyłowa linka stalowa przymocowana do końca taśmy na ryby, która może ominąć przeszkody i istniejące linki znacznie łatwiej niż standardowy sztywny haczyk.

Wniosek: dlaczego odpowiednie narzędzie ma znaczenie

Skuteczna instalacja elektryczna opiera się na synergii pomiędzy wysokiej jakości narzędziami i wysokiej jakości materiałami. Używając prawidłowo taśmy rybnej, masz pewność, że wysokiej jakości produkty wytwarzane przez a wytłaczarka do drutu i kabla są instalowane bez wyszczerbień, rozdarć i uszkodzeń wewnętrznych. Niezależnie od tego, czy jesteś właścicielem domu do samodzielnego montażu, czy zawodowym elektrykiem, opanowanie taśmy rybnej pozwoli Ci zaoszczędzić wiele godzin frustracji i zapewni bezpieczniejszy i bardziej niezawodny system elektryczny.
